Bonjour,
Quels outils utilisés vous sur REVIT pour modéliser de la charpente métallique, notamment les assemblages ?
Sur REVIT 2017, il y a le module "Steel Connections for REVIT" mais je n'arrive pas à le faire fonctionner ? Est-ce que quelqu'un arrive à l'utiliser ?
Merci,
Bonne journée
Quels outils utilisés vous sur REVIT pour modéliser de la charpente métallique, notamment les assemblages ?
Sur REVIT 2017, il y a le module "Steel Connections for REVIT" mais je n'arrive pas à le faire fonctionner ? Est-ce que quelqu'un arrive à l'utiliser ?
Merci,
Bonne journée
0
Undo
Votes
Merci Mickaël,
j'avais vu ce lien et j'ai téléchargé le catalogue en question mais même en utilisant ces profils, il n'arrive pas à me créer un seul assemblage !
ça marche chez toi ?
j'avais vu ce lien et j'ai téléchargé le catalogue en question mais même en utilisant ces profils, il n'arrive pas à me créer un seul assemblage !
ça marche chez toi ?
0
Undo
Votes
Bonjour,
Il faut appliquer le correctif sinon les connexions n'apparaissent pas :
https://knowledge.autodesk.com/support/revit-products/downloads/caas/downloads/content/autodesk-revit-2017-content-hotfixes.html
Bonne modélisation
Il faut appliquer le correctif sinon les connexions n'apparaissent pas :
https://knowledge.autodesk.com/support/revit-products/downloads/caas/downloads/content/autodesk-revit-2017-content-hotfixes.html
Bonne modélisation
0
Undo
Votes

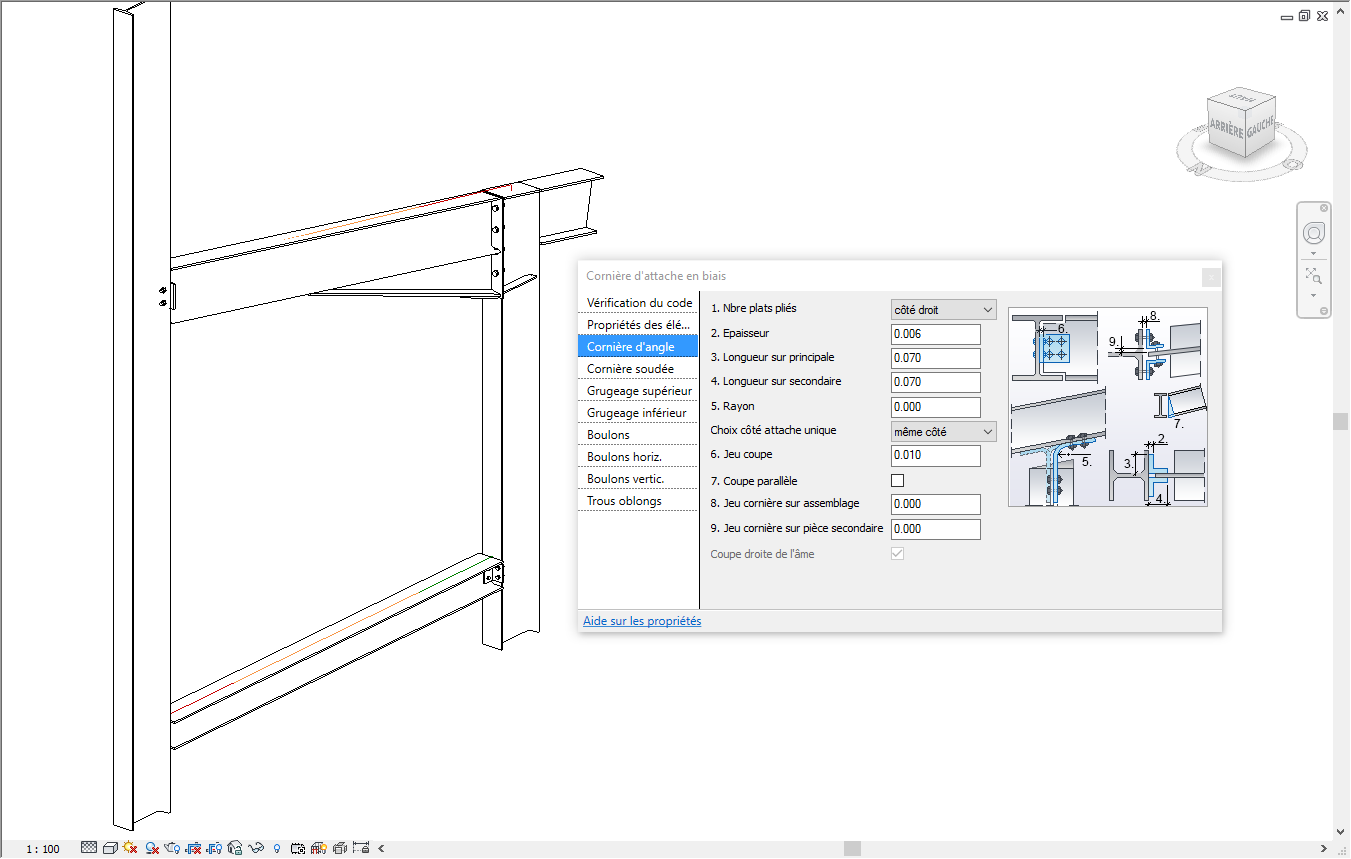

Bon après de nombreux tests, j'ai compris d'où provient le problème rencontré lors de la réalisation des assemblages.
Pour infos, il faut :
- Réaliser des ouvrages dans l'onglet STRUCTURE et uniquement celui-ci,
- N'utiliser que les éléments Structure de REVIT 2017, sinon les liaisons ne se réalisent pas,
- Procéder par ordre d'accrochage.
Espérant que cela vous soit utile.
Pour infos, il faut :
- Réaliser des ouvrages dans l'onglet STRUCTURE et uniquement celui-ci,
- N'utiliser que les éléments Structure de REVIT 2017, sinon les liaisons ne se réalisent pas,
- Procéder par ordre d'accrochage.
Espérant que cela vous soit utile.
0
Undo
Votes

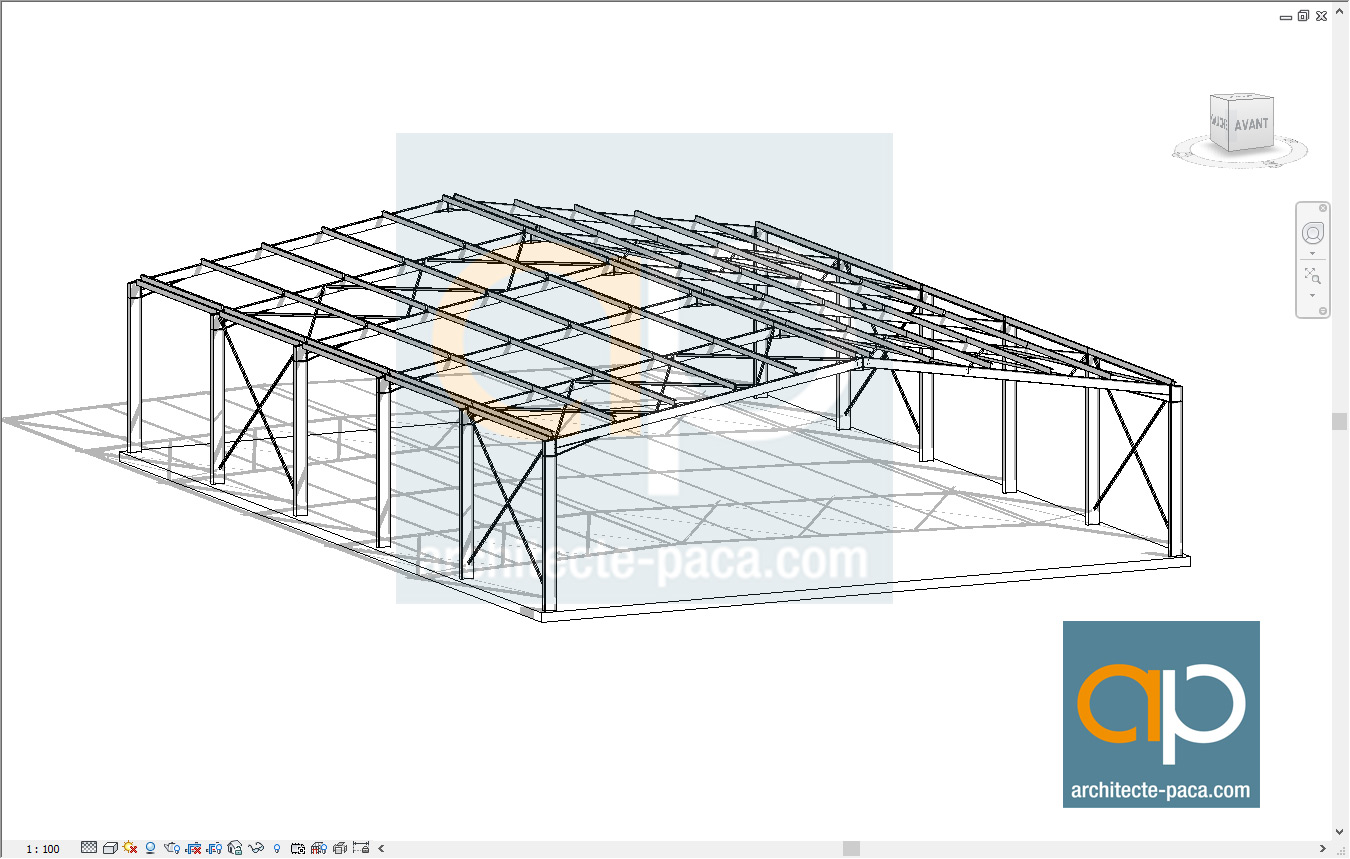

Je rajoute une information pour simplifier encore la chose, préférez partir sur un gabarit Structure de REVIT par défaut et liez ou importez votre maquette dans votre projet.
Cela fonctionne encore mieux.
Cela fonctionne encore mieux.
0
Undo
Votes
Merci Pascal pour ces réponses, mais j'ai beau essayé tout ça, je n'arrive pas à créer un seul assemblage, j'ai systématiquement le message d'erreur "assemblage saisi incorrect".
Pourtant j'ai essayé dans un nouveau projet en ayant téléchargé les nouveaux profils REVIT...
Quelqu'un aurait une idée ? où alors existe t'il un autre plugin pour ça qui marche bien ?
Pourtant j'ai essayé dans un nouveau projet en ayant téléchargé les nouveaux profils REVIT...
Quelqu'un aurait une idée ? où alors existe t'il un autre plugin pour ça qui marche bien ?
0
Undo
Votes
As-tu essayé en ouvrant un gabarit STRUCTURE au départ, puis en chargeant les éléments de structure via l'onglet INSERER ?
0
Undo
Votes
Oui je viens de réessayer, j'ai créé un nouveau projet avec gabarit de structure, j'ai chargé la famille "Poteau IPE" (via l'onglet insérer, puis j'ai insérer un poteau via l'onglet STRUCTURE, je veux y mettre l'assemblage "Pied de poteau" mais toujours le même message.
0
Undo
Votes
Salut,
C'est idem, il vous faut sélectionner une dalle structure et non une dalle architecturale pour pouvoir générer les liaisons.
Sinon cela affiche le message d'alerte !
C'est idem, il vous faut sélectionner une dalle structure et non une dalle architecturale pour pouvoir générer les liaisons.
Sinon cela affiche le message d'alerte !
