GP
·
Ok ! Merci pour la réponse.
ça reste tout de même une vrai galère à modéliser.
Cdt.
ça reste tout de même une vrai galère à modéliser.
Cdt.
Chemin de câble dans faux plafond rampant
GP
13 décembre 2018
4.31K
2
Bonjour à tous,
Je rencontre un problème, comment modéliser un chemin de câble dans un faux plafond rampant ?
J'ai essayer avec les niveaux et plans de références inclinés, sans succès !
PS : Je travail sur un fichier lier avec REVIT 2019.
Quelqu'un aurait une solution ?
Cdt.
Je rencontre un problème, comment modéliser un chemin de câble dans un faux plafond rampant ?
J'ai essayer avec les niveaux et plans de références inclinés, sans succès !
PS : Je travail sur un fichier lier avec REVIT 2019.
Quelqu'un aurait une solution ?
Cdt.
Photos
Réponses
Mathias Gauthier
·
Dans ce cas là, je scinde d'abord mes CDC avec les poignées et après je fais mes ajustements afin de ne pas modifier tout mon parcours.
Pour le moment, je n'ai pas vu de paramètre qui puisse verrouiller les alti.
Pour le moment, je n'ai pas vu de paramètre qui puisse verrouiller les alti.
GP
·
Bonjour,
Merci pour la réponse, c'est la solution que j'utilise mais elle ne permet pas de verrouiller l'altimétrie.

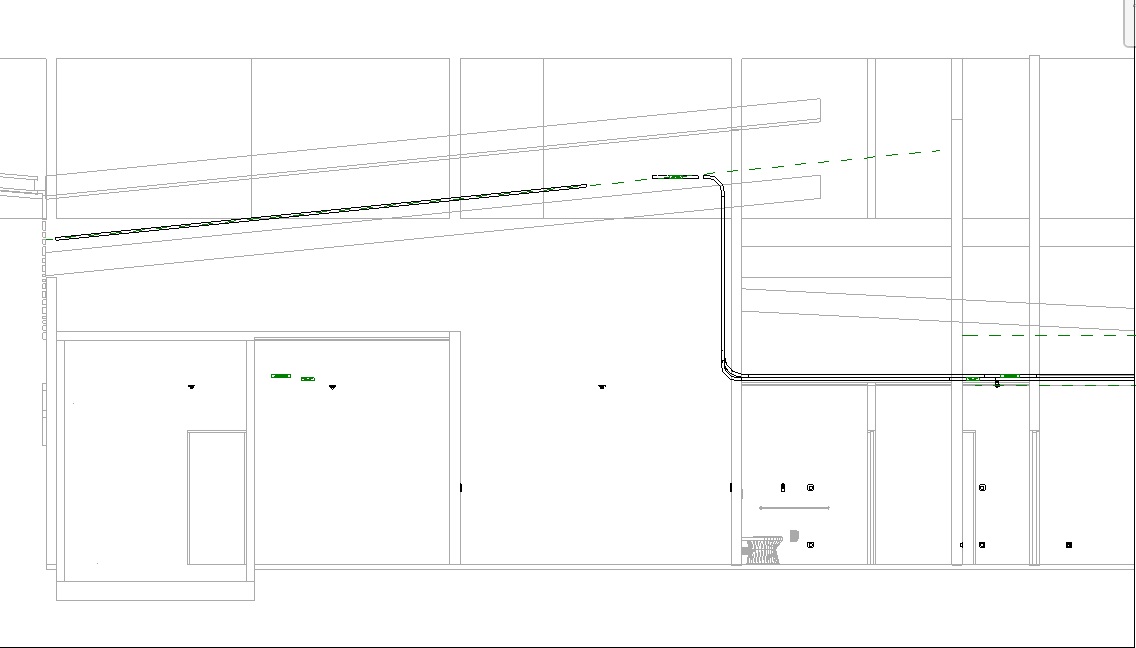

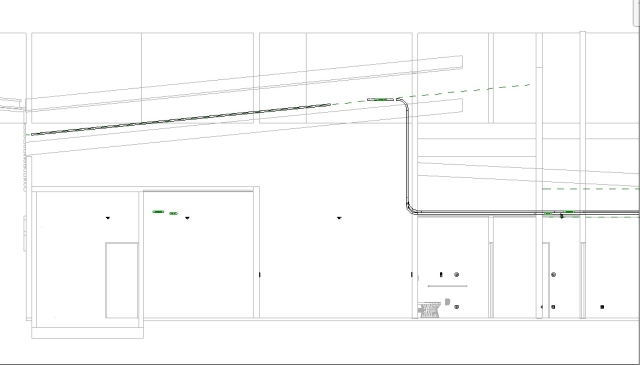

A chaque changement de raccord, l'altimétrie se modifie. (Voir PJ)
Cdt.
Merci pour la réponse, c'est la solution que j'utilise mais elle ne permet pas de verrouiller l'altimétrie.
A chaque changement de raccord, l'altimétrie se modifie. (Voir PJ)
Cdt.
Mathias Gauthier
·
Bonjour,
Pour ça, j'utilise un plan de coupe.
Je dessine mon CDC avant et je le modifie sur l'altimétrie par la visualisation de la coupe.
Pour ça, j'utilise un plan de coupe.
Je dessine mon CDC avant et je le modifie sur l'altimétrie par la visualisation de la coupe.
