Bonjour à tous,



Petite question à un problème que je tente en vain de résoudre :



Nous utilisons des manchons coupe-feu sur nos canalisations sanitaires,

J'ai donc créé une famille de manchon coupe-feu, sur laquelle je veux faire apparaître un symbole.

Seulement voilà, les canalisations ont pratiquement toujours une pente, qui fait disparaître mon symbole, l'accessoire n'étant plus parallèle au plan d'étage. Ca m'ennuie de devoir insérer le symbole séparément (càd sur l'accessoire) puisqu'il n'apparaît pas lors de la coordination avec les autres techniques.



Auriez-vous une solution à me proposer ?



D'avance merci
6 years ago
·
#8798
0
Votes
Undo
Salut,
Sans symbole tu peux éventuellement t'inspirer de cela.

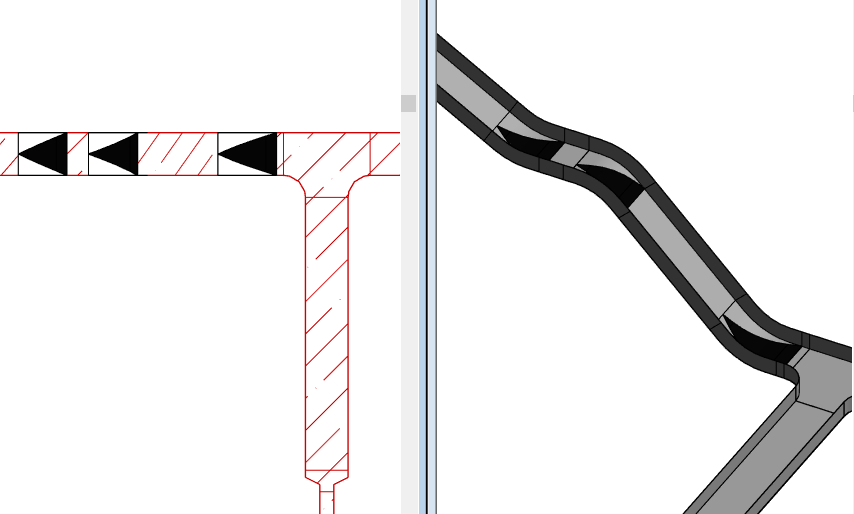

C'est ce que j'ai développé pour faire apparaitre les "casses" des chemins de câbles.
Il s'agit d'une forme semblable à un triangle imbriqué dans le raccord.
6 years ago
·
#8799
0
Votes
Undo
Bonjour Yandi,

Pourrais-tu m'expliquer comment tu as fait ?
Tu utilises quelle version de Revit ? Pour mon chantier actuel, je suis bloqué à la version 2017.
6 years ago
·
#8801
0
Votes
Undo
Il faut que tu réalises une forme 3D qui ressemble au "symbole" que tu voudrais avoir.
Sans image c'est compliqué de te donner la réponse à ton problème.
Pour ma part, je voulais un triangle.
J'ai donc créer la forme en utilisant un "raccordement par chemin".
Cela te permet d'avoir 2 profils différents : dans mon cas, un tout petit (au départ) et un très grand (en fin).

Chez INEO (là où je travaille), nous avons des projets qui tournent encore en 2016.
Tous les développements que nous faisons sont fait sur cette version.
Cela ne pose pas de problème.
