Bonjour,
Comment peut on crée un circuit de données. J'explique j'ai des RJ45 que je doit raccorder à un bandeau. Normalement le bandeau se trouve dans une baie informatique. Je me dis qu'on pourrait créer une famille de baie avec plusieurs connecteurs de données , chaque connecteurs correspondant à un bandeau. Mon problème est que même avec un seul connecteur je n'arrive pas à créer mon circuit. Pour rappel ma baie est dans la catégorie équipements électriques comme conseillé sur le site d'Autodesk.
Comment peut on crée un circuit de données. J'explique j'ai des RJ45 que je doit raccorder à un bandeau. Normalement le bandeau se trouve dans une baie informatique. Je me dis qu'on pourrait créer une famille de baie avec plusieurs connecteurs de données , chaque connecteurs correspondant à un bandeau. Mon problème est que même avec un seul connecteur je n'arrive pas à créer mon circuit. Pour rappel ma baie est dans la catégorie équipements électriques comme conseillé sur le site d'Autodesk.
0
Undo
Votes
Bonjour,
Ta baie doit être dans la famille "Equipements électriques" et de type "autre panneaux".
A partir de là, tu peux créer des connecteurs électriques pour les alimentations, et des connecteurs de données pour le raccordement de tes prises RJ45.
Ta baie doit être dans la famille "Equipements électriques" et de type "autre panneaux".
A partir de là, tu peux créer des connecteurs électriques pour les alimentations, et des connecteurs de données pour le raccordement de tes prises RJ45.
0
Undo
Votes
Bonjour,
Comme le dit Benoit Munier, il faut qu'il soit en "type d'élément" : autre panneau.
Après les connecteurs se créent sur les récepteurs pas sur la baie.
La solution que j'utilise et que je te propose :
- J'ai 5 prises RJ45 dans une salle. Chaque prise à un connecteur de type "donnée".
- J'ai 1 famille en catégorie "équipements électriques" et type d'élément = autre panneau . Ca représente mon bandeau 24 prises. En 3D c'est juste une extrusion rectangulaire de taille 1U. Cette famille possède aussi un seul connecteur de type "donnée".
- J'ai 1 famille en catégorie "équipements électriques" et type d'élément = autre panneau . Ca représente ma baie.
Tu peux lui mettre un connecteur de type "puissance" pour le connecter à ton armoire élec.
Procédure :
Je nomme mon bandeau de type B1-A et je le "connecte en donnée" à ma baie info.
(Perso, j'y ajoute un préfixe "A-" pour que les circuits se nomment de A-1 à A-24).
Je fais "connecter les données" depuis mes prises RJ jusqu'à mon bandeau.

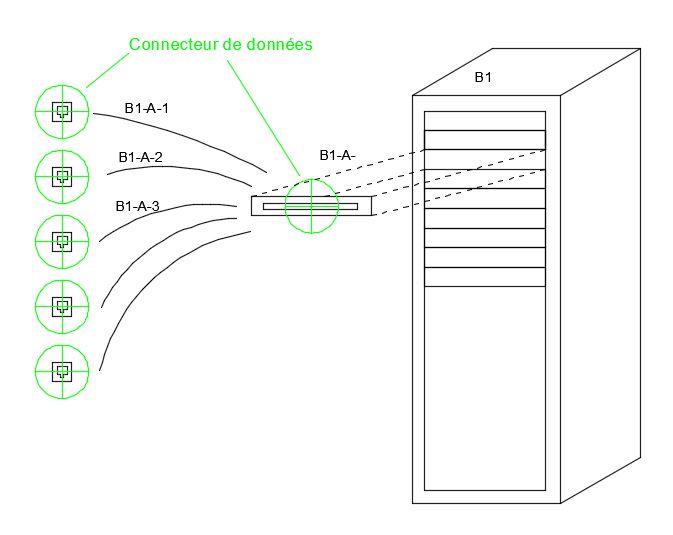

Voici un croquis ...
Comme le dit Benoit Munier, il faut qu'il soit en "type d'élément" : autre panneau.
Après les connecteurs se créent sur les récepteurs pas sur la baie.
La solution que j'utilise et que je te propose :
- J'ai 5 prises RJ45 dans une salle. Chaque prise à un connecteur de type "donnée".
- J'ai 1 famille en catégorie "équipements électriques" et type d'élément = autre panneau . Ca représente mon bandeau 24 prises. En 3D c'est juste une extrusion rectangulaire de taille 1U. Cette famille possède aussi un seul connecteur de type "donnée".
- J'ai 1 famille en catégorie "équipements électriques" et type d'élément = autre panneau . Ca représente ma baie.
Tu peux lui mettre un connecteur de type "puissance" pour le connecter à ton armoire élec.
Procédure :
Je nomme mon bandeau de type B1-A et je le "connecte en donnée" à ma baie info.
(Perso, j'y ajoute un préfixe "A-" pour que les circuits se nomment de A-1 à A-24).
Je fais "connecter les données" depuis mes prises RJ jusqu'à mon bandeau.
Voici un croquis ...
0
Undo
Votes

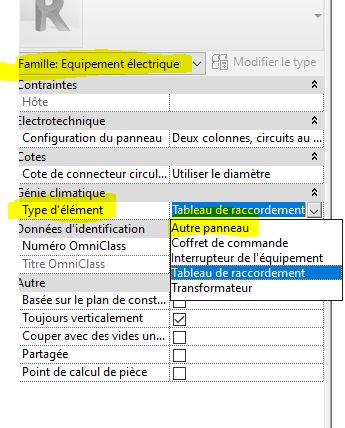

Exemple sur cette image.
J'ai fait modifier la famille et on voit la catégorie et le type d'élément comme spécifié plus haut.
J'ai fait modifier la famille et on voit la catégorie et le type d'élément comme spécifié plus haut.
