Nathan BENTZ
·
Bonjour,
J'ai le même problème...Avez-vous trouvé une solution ?
J'ai le même problème...Avez-vous trouvé une solution ?
coloration des réseaux de gaines- Revit MEP
Yousra TALHA
4 novembre 2019
8.17K
Commentaires des utilisateurs
Aucun avis pour le moment
Camille Duvin
·
Bonjour,
Je pense que ma question rejoint ce fil de discussion.

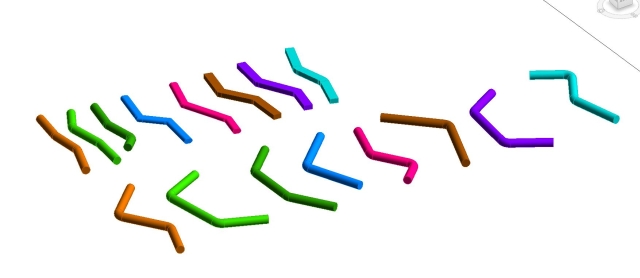

Je modélise des systèmes de gaines dans Revit, en appliquant un matériau par système, ce qui me permet d'avoir en vue 3D (peu importe le style de vue) une couleur par système.

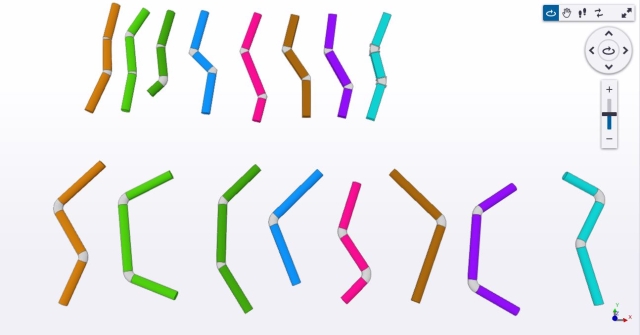

En exportant en IFC, les gaines conservent bien la couleur, hormis les raccords.
Il faudrait sélectionner chaque raccord individuellement pour lui appliquer le bon matériau.
Est-il possible d'utiliser Dynamo pour appliquer automatiquement le matériau correspondant au système de gaine au raccord ?
Je pense que ma question rejoint ce fil de discussion.
Je modélise des systèmes de gaines dans Revit, en appliquant un matériau par système, ce qui me permet d'avoir en vue 3D (peu importe le style de vue) une couleur par système.
En exportant en IFC, les gaines conservent bien la couleur, hormis les raccords.
Il faudrait sélectionner chaque raccord individuellement pour lui appliquer le bon matériau.
Est-il possible d'utiliser Dynamo pour appliquer automatiquement le matériau correspondant au système de gaine au raccord ?
Yousra TALHA
·
Je vous remercie tous pour vos retours!
Mickael AUQUE
·
Il y a une gestion de matériaux dans les Systèmes, je pense que c'est ce qu'il a indiqué
Dans les système on peut gérer la couleurs des lignes/arrêtes des éléments du système ; Le Matériaux gère l'aspect des surfaces des objets.
Pour les IFC, si ils intègrent les systèmes (IfcSystem) mais la couleurs n'est pas toujours affichée ; il existe des logiciels comme Simplebim (http://www.simplebim.fr et https://www.youtube.com/channel/UCJ5rn8nsZxfPePdmCUNCAvA/videos ) qui permettent de modifier la couleurs des objets en IFC.
Dans les système on peut gérer la couleurs des lignes/arrêtes des éléments du système ; Le Matériaux gère l'aspect des surfaces des objets.
Pour les IFC, si ils intègrent les systèmes (IfcSystem) mais la couleurs n'est pas toujours affichée ; il existe des logiciels comme Simplebim (http://www.simplebim.fr et https://www.youtube.com/channel/UCJ5rn8nsZxfPePdmCUNCAvA/videos ) qui permettent de modifier la couleurs des objets en IFC.
Antoine Nguyen
·
Si tu fais ta synthèse :
via des plans==> utilise les systèmes rvt
via naviswork==> utilise les systèmes, via un NWC
via d'autres viewers 3D ==> utilise les matériaux ( les systèmes ne sont pas exportés en 3D en IFC).
astuce: coloriser directement dans le viewer selon les systèmes
via des plans==> utilise les systèmes rvt
via naviswork==> utilise les systèmes, via un NWC
via d'autres viewers 3D ==> utilise les matériaux ( les systèmes ne sont pas exportés en 3D en IFC).
astuce: coloriser directement dans le viewer selon les systèmes
serge ipoliti
·
Bonjour,

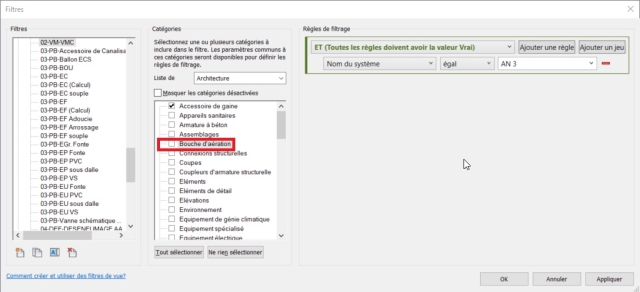

je n'ai peut-être pas compris la question mais il est aisé de créer des vues de synthèse avec des filtres par système ou type de système selon le cas qui n'incluent pas les terminaux.
je n'ai peut-être pas compris la question mais il est aisé de créer des vues de synthèse avec des filtres par système ou type de système selon le cas qui n'incluent pas les terminaux.
Anthony Carta
·
Bonjour pas besoin de s’embêter avec les couleurs de matériaux.
Il faut soit créer des systèmes
Soit des sous projet et attribuer des couleurs aux différent sous projets par exemple.
Il faut soit créer des systèmes
Soit des sous projet et attribuer des couleurs aux différent sous projets par exemple.
Mickael AUQUE
·
L'utilisation des matériaux de révit est complet et permet de régler l'aspect en rendu "ligne caché", "ombr" ou en rendu.
Pour le rendu c'est l'omglet "Apparence qui compte.
Pour les rendu en ligne caché ou ombré c'est l'onglet : Graphisme
Donc utilise bien chaque paramètre et ne pas tout renseigner avec la meme couleur
Pour le rendu c'est l'omglet "Apparence qui compte.
Pour les rendu en ligne caché ou ombré c'est l'onglet : Graphisme
Donc utilise bien chaque paramètre et ne pas tout renseigner avec la meme couleur
