bonjour,

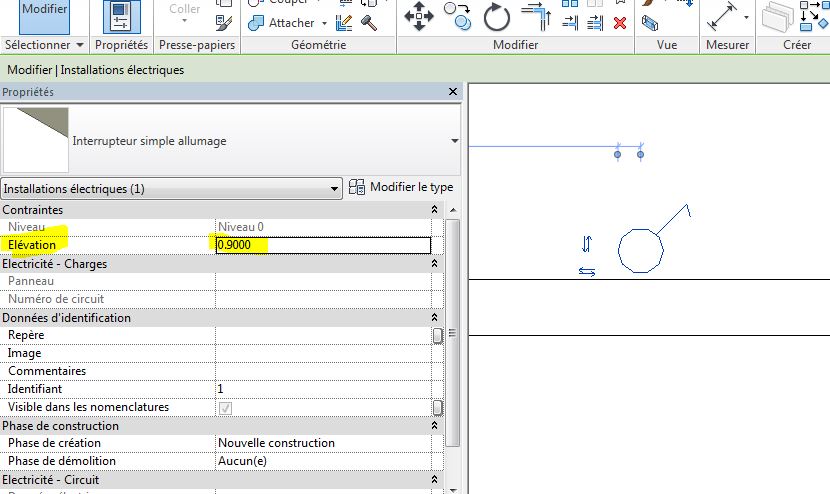

un certain nombre d'objet Revit, notamment les objets issus de modèles générique on un paramètre Elévation (par rapport à un niveau de référence).
Exemple : les appareillages électriques (interrupteurs, prises, etc...)
Autre exemple : une ouverture circulaire dans un mur créée comme un volume vide.
etc....
Je cherche à utiliser ce paramètre dans des étiquettes ou dans les nomenclatures.... comment y accéder ?
merci
Pièces jointes
Cyril Waechter Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,
Ce n'est pas possible de manière native. Il faut utiliser un script pour transférer la valeur dans un paramètre partagée. Une des tares de Revit, certains paramètres comme celui ci existent mais ne peuvent pas être appeler dans une nomenclature/étiquette...
Bonne journée,
  1. il y a plus d'un mois, lundi 30 mai 2016
  2. Logiciels - Solutions
  3. # 1
Julien G Réponse acceptée Pending Moderation
BIM influencer
0
Votes
Annuler
Bonjour,
c'est une chose assez facile à faire avec Dynamo, tu peux t'inspirer du script que j'ai mis à dispo ici : https://www.hexabim.com/applications/dynamo-arases-de-fondations où je voulais récupérer les altimétries de semelles de fondations.
Le principe est le même, on crée un paramètre partagé qui va servir aux étiquettes, on récupère la valeur du paramètre des objets (élévation, décalage ...) et on la copie dans le paramètre partagé.
  1. il y a plus d'un mois, mardi 31 mai 2016
  2. Logiciels - Solutions
  3. # 2
Julien G Réponse acceptée Pending Moderation
BIM influencer
0
Votes
Annuler
Didier tu à répondu sur la page du script :

Bien sûr, avec Dynamo....
mais à la moindre modif il ne faut pas oublier de relancer la "mécanique" : ouvrir dynamo, charger le script, l'exécuter.
C''est un peu lourd...Si encore il était possible d'ajouter un bouton dans le ruban qui fasse le tout...
Merci tout de même d'avoir passé un peu de temps pour me répondre.
Je vais essayer de voir si une macro qui intercepterait l'évènement de création ou de modification et qui ferait le même boulot n'est pas possible.
dès que j'aurai un peu de temps ; en attendant, Dynamo fera l'affaire.
cdlt

Alors il y à plusieurs solutions :
Utiliser Dynamo en automatique. A chaque action dans REVIT dynamo relance le script en cours ; sur des fichiers très lourds ça peux ralentir un peu le logiciel, mais ça fonctionne.
Utiliser Dyno, qui permet de mettre en raccourcis dans le ruban les scripts Dynamo.
  1. il y a plus d'un mois, dimanche 5 juin 2016
  2. Logiciels - Solutions
  3. # 3
Didier DUHEM Réponse acceptée Pending Moderation
0
Votes
Annuler
Alors là ! çà commence vraiment à devenir intéressant
merci beaucoup
  1. il y a plus d'un mois, lundi 6 juin 2016
  2. Logiciels - Solutions
  3. # 4
mathieu lefebvre Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,

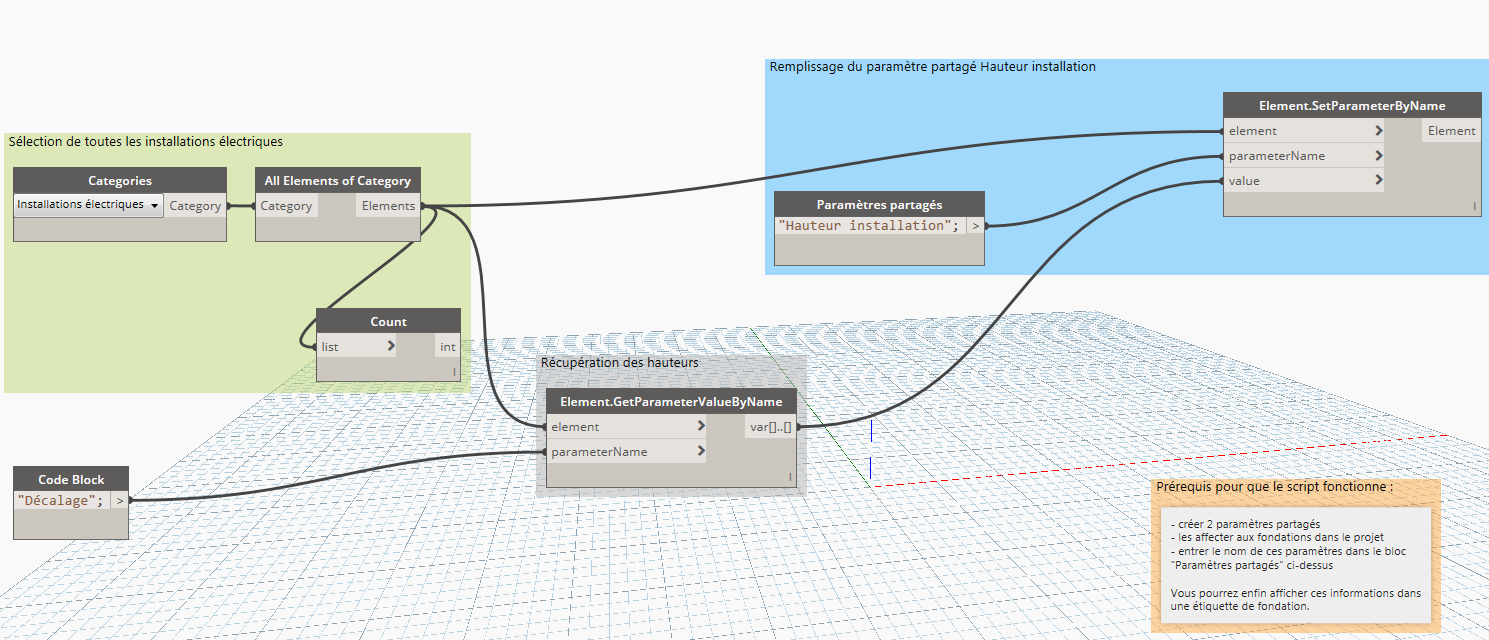

je débute en dynamo et j'ai repris à ma sauce le script donné plus haut , mais cela ne fonctionne pas. j'ai juste besoin de récupérer la hauteur d'élévation/décalage (pas besoin de NGF) et de la transférer dans un paramètre partagé.
merci d'avance Capture.PNG
Pièces jointes
  1. il y a plus d'un mois, mardi 14 novembre 2017
  2. Logiciels - Solutions
  3. # 5
Akli AM Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,

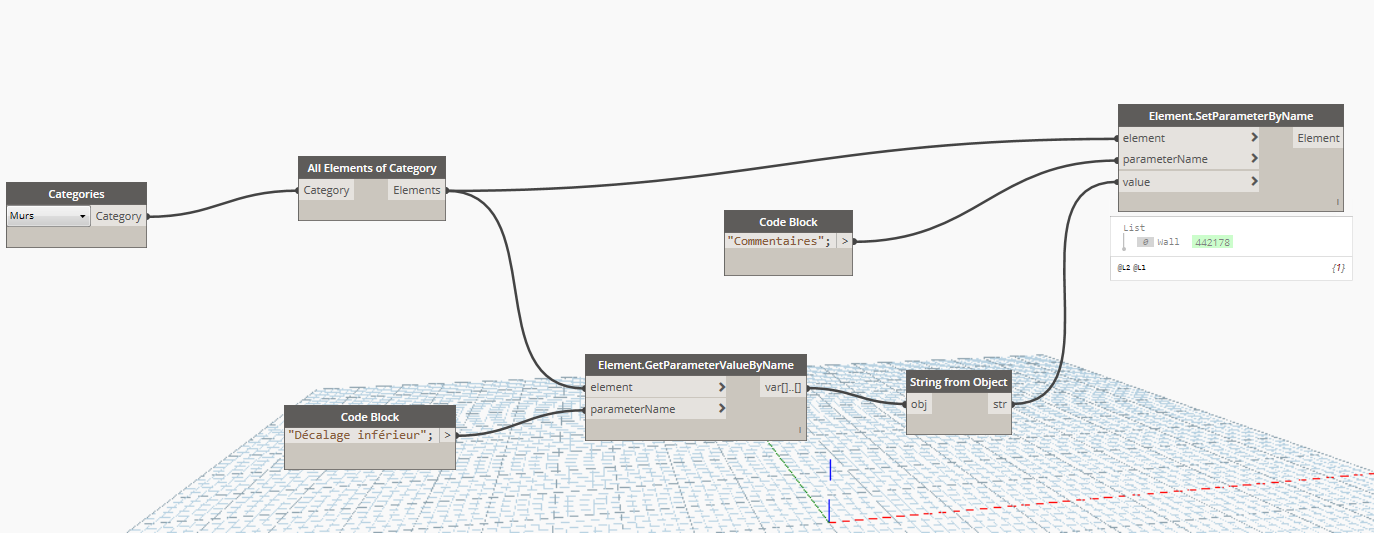

Pour que votre script marche, il faut votre paramètre partagé soit de même unité que Décalage. en l'occurrence dans cet exemple "Longueur", sinon il faut utiliser le nœud "String from objet"
Cf (pièce jointe un exemple) 1.PNG
Pièces jointes
  1. il y a plus d'un mois, mardi 14 novembre 2017
  2. Logiciels - Solutions
  3. # 6
mathieu lefebvre Réponse acceptée Pending Moderation
0
Votes
Annuler
super merci beaucoup.
effectivement mon paramètre était en texte et non longueur.
  1. il y a plus d'un mois, mardi 14 novembre 2017
  2. Logiciels - Solutions
  3. # 7
mathieu lefebvre Réponse acceptée Pending Moderation
0
Votes
Annuler
en fait j'ai encore un petit soucis: quand ma hauteur de décalage est inférieure à 1m (exemple 0.1m) mon étiquette ne m'affiche pas la valeur 0 et le point donc j'ai une valeur de 10m.
  1. il y a plus d'un mois, mercredi 15 novembre 2017
  2. Logiciels - Solutions
  3. # 8
Akli AM Réponse acceptée Pending Moderation
0
Votes
Annuler

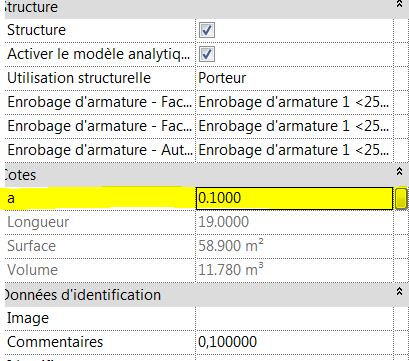

est-ce que dans les propriétés on a bien la bonne valeur, ou c'est juste l’étiquette 1.PNG
Pièces jointes
  1. il y a plus d'un mois, mercredi 15 novembre 2017
  2. Logiciels - Solutions
  3. # 9
mathieu lefebvre Réponse acceptée Pending Moderation
0
Votes
Annuler
non non c'est bon dans les propriétés, c'est juste dans l'étiquette que ça pose problème.
je pense que c'est une histoire de 0 considéré comme valeur nulle et qui du coup ne s'affiche pas ?
  1. il y a plus d'un mois, mercredi 15 novembre 2017
  2. Logiciels - Solutions
  3. # 10
Akli AM Réponse acceptée Pending Moderation
0
Votes
Annuler

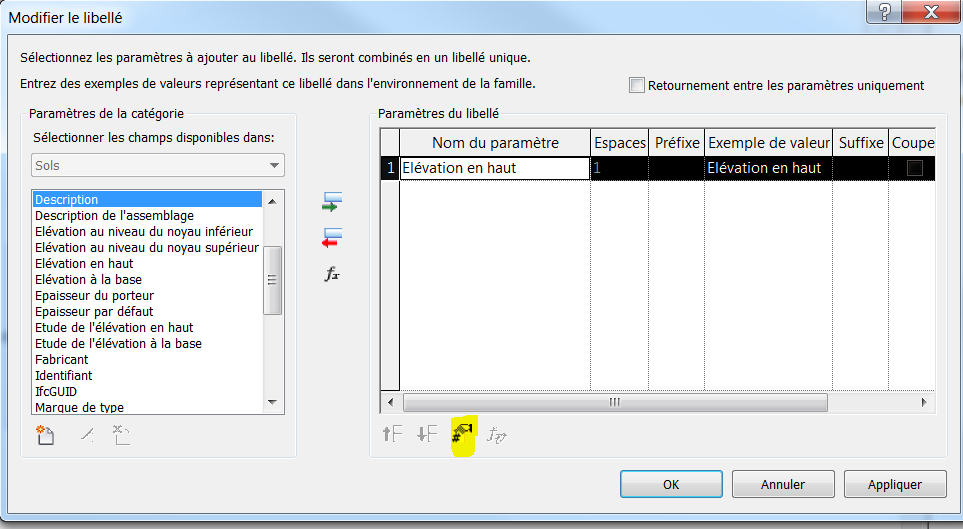

Dans ce cas, c'est dans l’étiquette qu'il faut choisir la bonne unité
Vous cliquez sur l'icone ( en jaune sur PJ) est vous choisissez l'unité 1.PNG
Pièces jointes
  1. il y a plus d'un mois, mercredi 15 novembre 2017
  2. Logiciels - Solutions
  3. # 11
mathieu lefebvre Réponse acceptée Pending Moderation
0
Votes
Annuler
super c'est bien ça.
encore merci
  1. il y a plus d'un mois, mercredi 15 novembre 2017
  2. Logiciels - Solutions
  3. # 12
mathieu lefebvre Réponse acceptée Pending Moderation
0
Votes
Annuler
Bonjour,
j'ai essayé mon script ce matin sur RVT 2018, il ne fonctionne plus.
des idées??
  1. il y a plus d'un mois, mercredi 14 février 2018
  2. Logiciels - Solutions
  3. # 13
Julien G Réponse acceptée Pending Moderation
BIM influencer
0
Votes
Annuler
Package manquant ou incompatibilité de version entre le script et Dynamo ?
Il faut voir pourquoi il ne fonctionne pas, Dynamo indique le nœud qui pose problème lors de l’exécution.
  1. il y a plus d'un mois, mercredi 14 février 2018
  2. Logiciels - Solutions
  3. # 14
mathieu lefebvre Réponse acceptée Pending Moderation
0
Votes
Annuler
le probleme vient du bloc Element.setParameterbyname.
l'erreur est la suivante : "Avertissement:Element.SetParameterByName l'opération a échoué.
Le type de stockage du paramètre n'est pas un nombre."
  1. il y a plus d'un mois, mercredi 14 février 2018
  2. Logiciels - Solutions
  3. # 15
Julien G Réponse acceptée Pending Moderation
BIM influencer
0
Votes
Annuler
Je ne pense pas que ce soit la version de Revit qui soit en cause donc.
Il faut essayer de transformer la valeur du paramètre en nombre avec le nœud adéquat.
  1. il y a plus d'un mois, mercredi 14 février 2018
  2. Logiciels - Solutions
  3. # 16
