Connecteurs Gaz REVIT ??

Merci pour la mise à disposition des familles et du projet, pour les types de systèmes.

Les familles et le paramétrage du projet ont été créés suivant la méthode décrite plus haut, à en juger par ce que j'ai regardé. Les utilisateurs intéressés auront donc la méthode pour compléter le travail proposé par Igor Rapeneau, si besoin.

J'en profite pour préciser que les paramètres dans les familles (pour celles que j'ai ouvert) sont des "paramètres de famille" et non des "paramètres partagés". Cela ne pose évidemment pas de problème dans le fonctionnement, mais les nomenclatures sous Revit ne pourront pas retourner, par exemple, les débits de sortie des placards techniques. Si cette information peut permettre d'optimiser encore un peu les familles ou est pertinente...

Bonjour,

Il n'existe pas de connecteur spécifique au gaz. Ni aux fluides médicaux, aux hydrocarbures ou tout autre fluide, quel qu'il soit.

D'un point de vue Revit, ces fluides transitent tous par des canalisations. Il faut donc créer des familles qui incluent des connecteurs de type "canalisation" et, dans le projet, créer les paramètres qui répondent à vos besoins.


I- Création de la famille

- Modélisez votre famille en fonction de vos besoins
- Placez le connecteur de canalisation à l'endroit souhaité
- Assignez une classification système correspondant ("Autre", ou "Global" par exemple) à la nature de votre fluide.

INFO : Les "classifications système" proposées sont des valeurs prédéfinies dans Revit.


II- Paramétrage du projet

a) Type de fluide

- Dans l'onglet du ruban Systèmes, accédez aux paramètres des systèmes de plomberie et de canalisation

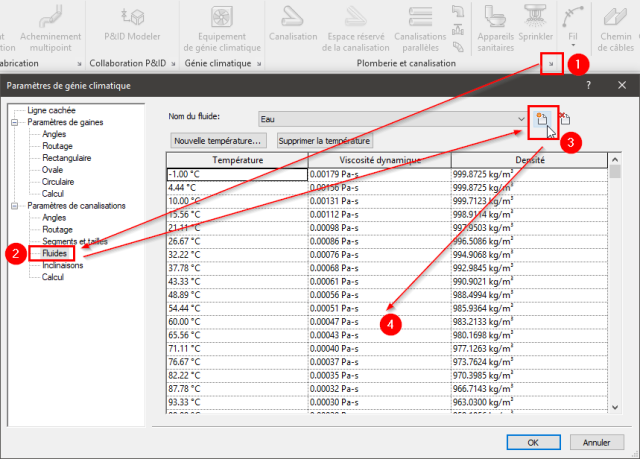

- Créez un nouveau type de fluide qui répond aux caractéristiques de votre gaz. (cf. image jointe "Type de fluide.png" )

b) Type de système

- Depuis l'arborescence du projet, accédez aux propriétés de type des Systèmes de canalisation. (déroulez l'arborescence des familles jusqu'à Systèmes de canalisation puis faites un clic droit sur un des types existants et choisissez "Propriété du type..." )

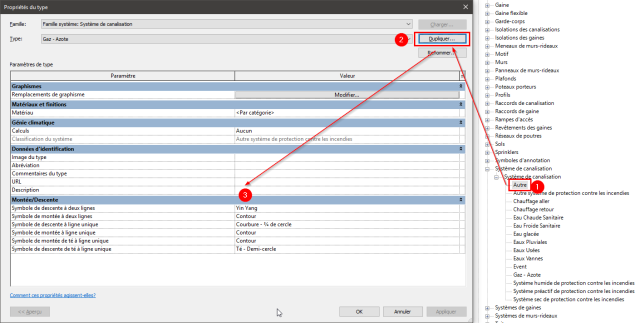

- Créez votre propre type à partir d'un type existant (cf. image jointe "Systèmes de canalisation.png )

INFO : C'est le type de système qui pilote la classification assignée à un système de canalisations. La classification ne peut pas être modifiée. Il faut donc bien choisir la type existant à dupliquer.


III- Modélisation du système de canalisation

- Modélisez vos canalisations à partir de l'équipement pour assigner d'office la bonne classification système ou modélisez la canalisation en sélectionnant le type de système nouvellement créé.


IV- Conclusion

L'utilisateur n'a pas liberté de créer ses propres classifications. Il faut donc se contenter des choix des développeurs. Peut-être un jour comprendront-ils l'importance de ne pas brider autant leur logiciel, mais, dans l'intervalle, il faut savoir utiliser et parfois détourner les fonctions que le logiciel nous propose.


Pour terminer mon propos, voici un extrait de l'aide en ligne de Revit :

Les raccords de canalisation sont utilisés pour les canalisations et autres composants conçus pour la transmission des fluides.
Remarque : Le terme fluide ne limite pas nécessairement l'utilisation des systèmes de canalisation aux liquides. Les systèmes de canalisation permettent souvent de transporter de la vapeur, des gaz médicaux et autres matériaux non liquides.
