Bonjour,
Existe-t-il un équivalent sur Revit aux cotations superposées par rapport au SCU qu'on trouve sur Autocad?
Je suis en phase exécution et j'ai un projet ou j'ai trois bâtiment avec des orientations différentes, et donc trois origines de repère, à partir desquelles je dois faire ces cotes superposées de tous les éléments BA (voiles, poteaux, poutres).
Merci d'avance pour vos conseils.
Existe-t-il un équivalent sur Revit aux cotations superposées par rapport au SCU qu'on trouve sur Autocad?
Je suis en phase exécution et j'ai un projet ou j'ai trois bâtiment avec des orientations différentes, et donc trois origines de repère, à partir desquelles je dois faire ces cotes superposées de tous les éléments BA (voiles, poteaux, poutres).
Merci d'avance pour vos conseils.
0
Annuler
Votes
Bonjour,
oui mais elles ne sont pas implantées par défaut.

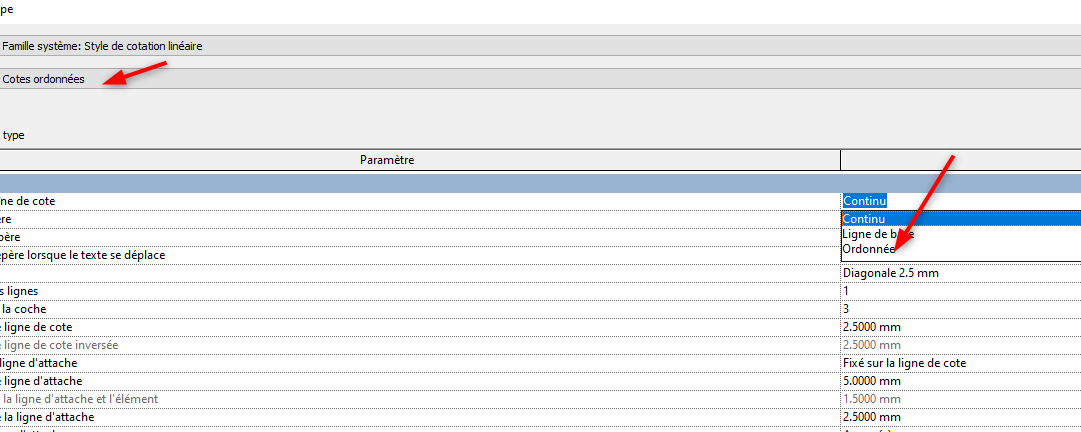

il faut créer un style de cotes ordonnées voir image
oui mais elles ne sont pas implantées par défaut.
il faut créer un style de cotes ordonnées voir image
0
Annuler
Votes
Bonjour,
Merci.
Mais du coup c'est forcément suivant soit le point de base du projet, soit le point topographique ou l'origine interne qui ne sont pas forcément modifiable par rapport au projet. Impossible de créer un nombre X de repères?
Merci.
Mais du coup c'est forcément suivant soit le point de base du projet, soit le point topographique ou l'origine interne qui ne sont pas forcément modifiable par rapport au projet. Impossible de créer un nombre X de repères?
0
Annuler
Votes
bonjour
si je comprends bien, je créerais des files avec trois points de base référencés en coordonnées topo, et puis j'appliquerai des cotes ordonnées par rapport à ces trois points !!!
si je comprends bien, je créerais des files avec trois points de base référencés en coordonnées topo, et puis j'appliquerai des cotes ordonnées par rapport à ces trois points !!!
