Couleur d'étiquettes REVIT

‹ Retour à Couleur d'étiquettes REVIT
FU Frédéric Urban
2 octobre 2017
29.52K

Commentaires des utilisateurs

Aucun avis pour le moment
SG Sébastien GUYON
·
Bonjour,

Je voudrai résoudre ce problème au sein du bureau d'études pour lequel je travaille et je suis débutant sur Dynamo
je suis à la recherche d'un formateur dynamo.
Si quelqu'un est interessé, tenez-moi au courant

Cordialement
WB William BOUSSEAU
·
Bonjour Jack,

c'est étrange, es-tu sûr d'avoir bien attribué le bon type de service sur tout le réseau?

cdlt
JF JACK FELIZ
·
Bonjour

Chez moi, lorsque j’exécute le script, toutes les étiquettes ne sont pas réattribuées.
seuls les CDC dessinés en premier sont affectés, les autres sont ignorés
AA Akli AM
·
Bonjour,
Je n'ai pas compris exactement " fonctionne que sur les premiers" , peux-tu capteur ton exemple ?
Je viens de faire un teste ne rajoutant des réseau CDC et bien sur en ré exécutant le script, les étiquettes sont à nouveau réattribuées
PS: le nœud utilisé est "String.Replace" pas liste.replace de orchid
JF JACK FELIZ
·
Bonjour Akli AM

J'ai testé et les étiquettes sont bien attribuées aux CDC mais le script ne le fait que sur les premiers.
lorsqu'il y a plusieurs réseaux, seuls les premiers CDC sont pris en compte
JF JACK FELIZ
·
Merci Akli AM
Je vais tester et te tiendrai au courant
AA Akli AM
·
Bonjour
le nœud d'orchid te faire perdre l'ordre des éléments

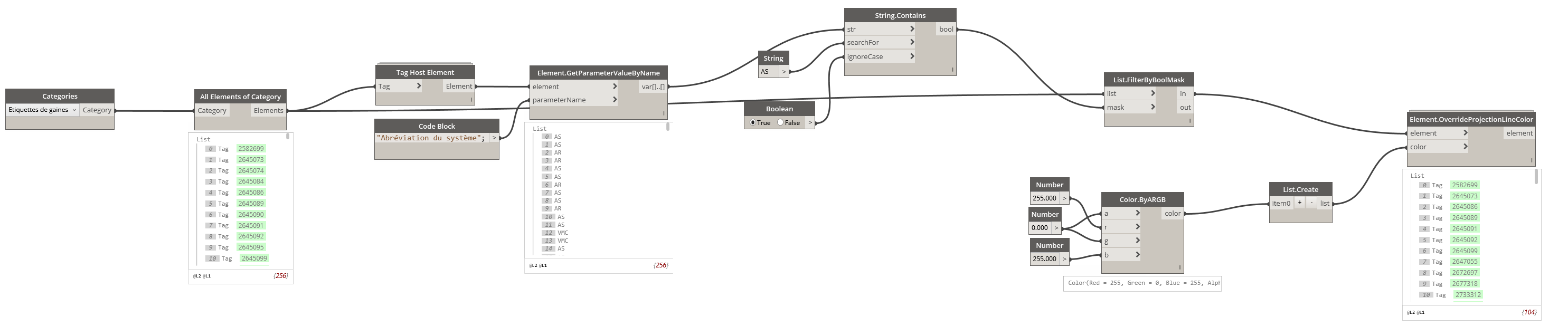

utilise la configuration suivante :
JF JACK FELIZ
·
Bonjour Akli AM

Après avoir recopié et adapté le script de William, j'ai bien utilisé le package Orchid, j'ai fais un test sur des CDC et il fonctionne mais lorsque je dessine un réseau complet le script ne fonctionne que sur les premiers CDC et ignore complètement les autres.
Je soupçonne le nœud "List reolace" car il multiplie les lignes dans les listes et parfois les étiquettes ne correspondent pas au CDC.

Je joins un lien de téléchargement pour illustrer ma demande

Pouvez vous m'aider SVP ?
AA Akli AM
·
Bonjour
il est présent dans le Package Orchid
JF JACK FELIZ
·
Bonjour

je voudrais savoir avec quel package peut-ont utiliser le noeud List Replace present sur le script de Wiliam BOUSSEAU
SVP ?
15056_Etiquette de couleur.png
BM bastien michon
·
Bonjour a tous,

Voici mon premier post, comme vous je ne comprend pas pourquoi cette fonction n'ai pas natif de revit, je vous joint donc le dynamo que j'ai crée avec vos conseil, MERCI !

la seule contrainte est de bien renseigner la couleur souhaité dans la "Description" du syteme ( Et de tout les systeme de la categorie d'ettiquette souhaité.

j'attend vos retours ;)


Bastien

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
15035_Reglage du systeme.jpg
GB gilles boissonnade
·
Merci de ton aide Anne!

Ça fonctionne beaucoup mieux!

J'ai juste un type de système ou la couleur qui est modifié n'est pas correcte...Je vais chercher le pourquoi du comment!
Encore merci!
HA HINCELIN Anne
·
Bonjour,

Alors, je viens de regarder, j'utilise Rhythm 2017.11.6 et Element.OverrideProjectionLineColor s'y trouve.

Bonne journée.
GB gilles boissonnade
·
Bonjour,

J'ai bien trouvé un package Whatthenode, comportant le noeud du même nom.

Par contre il me renvoie aucun nom de package et par conséquent, je ne sais pas à quoi appartient Element.overrideProjectionLineColor.

Désolé pour ces questions de débutant et merci de votre aide

EDIT: Alors en exécutant le script...forcément ça marche beaucoup mieux!
Le noeud appartient bien au package rhythm...mais donc je ne dois pas avoir la bonne version!
GB gilles boissonnade
·
Au top merci pour ces 2 réponses!

EDIT: je viens d'essayer la dernière version de archi-lab, il n'ya plus ce neoud. JE vais essayer avec celle que tu m'indiques.

Dans quelle version de rythm est le noeud "whatthe node"? Dans la 2019.12.4, il n'y est pas et je dois trouver à quel package appartient Element.ovverrideProjectionLineColor.
WB William BOUSSEAU
·
Bonjour,

Anne m'a devancé :D

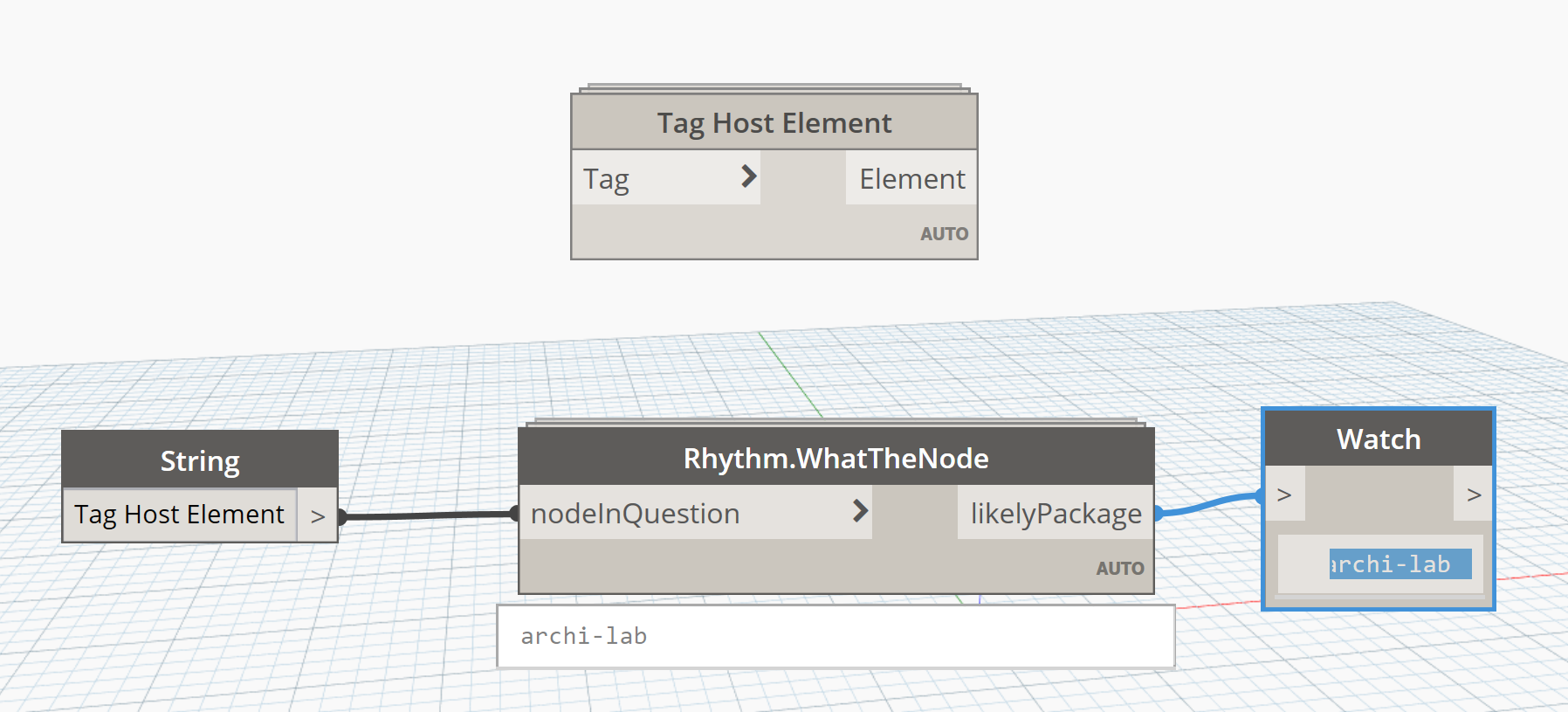

du coup je vais juste rajouter que Rythm propose justement un nœud appelé "WhatTheNode" qui permet de savoir de quel package provient un nœud!

cdlt
13356_Dynamo tag.png
HA HINCELIN Anne
·
Bonjour,

Le nœud "Tag Host Element" provient du package Archi-lab.net (version 2016.12.10).

Bonne journée.
GB gilles boissonnade
·
Bonjour,

Je viens d'ouvrir pour la première fois dynamo, suite à quelques visionnages de tuto.

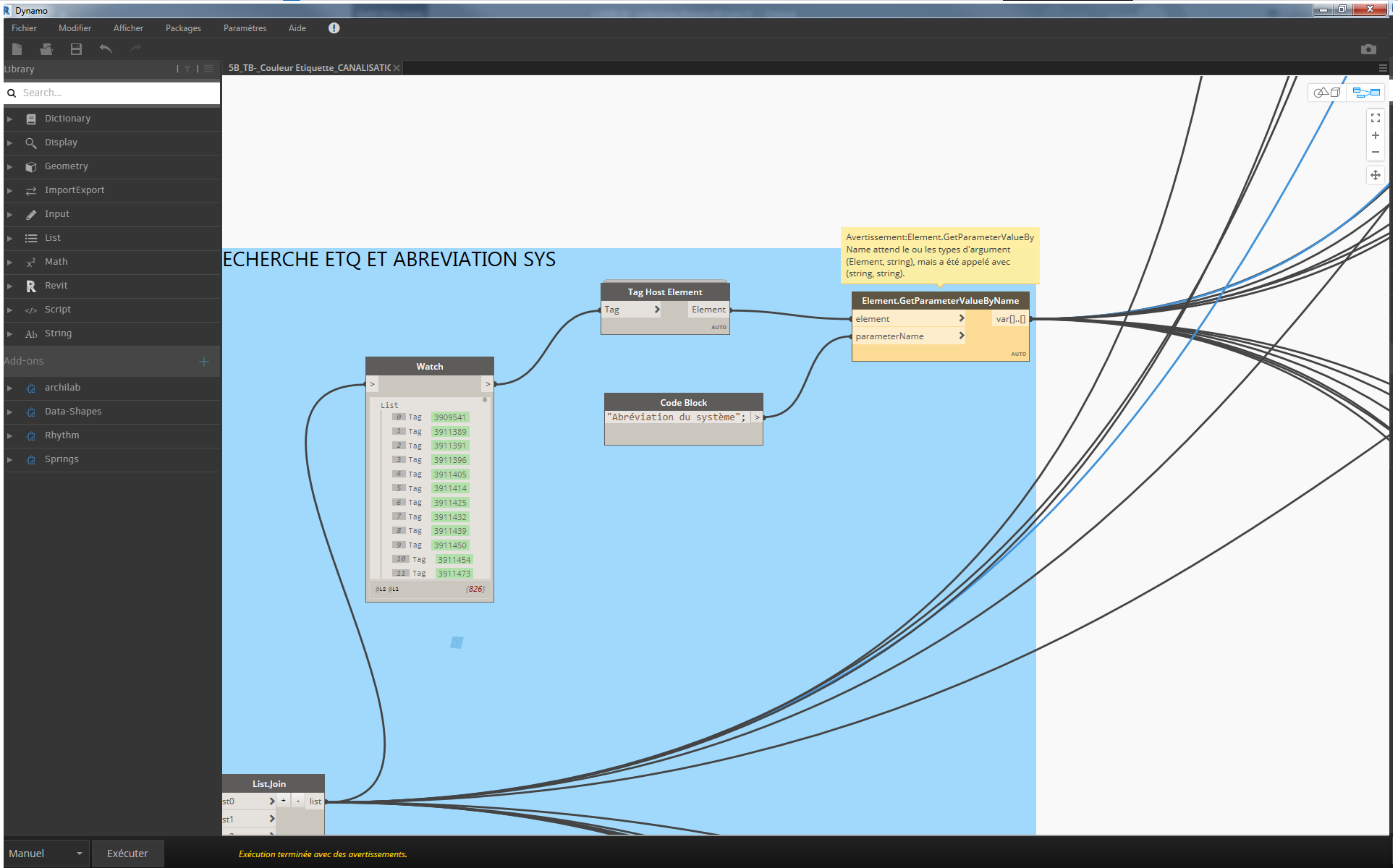

En téléchargeant le script de HINCELIN Anne et en activant le packages "Rhythm"(2019.12.4), je me retrouve face à une erreur sur le noeud "tag host element" :
Erreur:La définition de noeud personnalisé n'est pas chargée.


Faut il télécharger d'autre package pour que le script se déroule sans erreur?

Merci de votre aide
FO Florentin Ordonneau
·
Bonjour Frédéric,

Je viens de tester le script que tu as modifié , cela fonctionne parfaitement et répond tout à fait à ce que je cherchai à faire. Merci en tous cas d'avoir pris un peu de ton temps.

Je commence à comprendre un peu mieux la logique de DYNAMO. :)

Slts

Florentin
FU Frédéric Urban
·
J'ai réglé plus ou moins ton problème, je n'ai pas eu l'occasion de le lancer sur REVIT mais on doit pas être très loin du fonctionnement. Bref ta logique était de partir sur un tri en parallèle selon l'abréviation du système et la description du segment. Hors, la couleur que tu veux appliquer est fonction de 2 paramètres, il faut donc que tu filtres tes éléments en serie (1er filtre PVC, ensuite deuxième filtre qui vient s'ajouter sur les éléments filtrés précédement pour la description de segment)

Je te joins le script mis à jour !

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
