Création famille MEP depuis CAO
PA
Pierre ALVES
28 avril 2021
2258 0 1 0
Bonjour,
Je cherche à créer une famille de raccord coude tube rond.
Je passe par un import de CAO (fichier DWG 3D fournit par mon fournisseur). Je souhaite le paramétrer pour qu'il se décline selon le DN du tube sur lequel celui-ci est posé.
Quelle est la marche à suivre ?
Ps: Je ne parvient pas a positionner mes connecteurs
Merci d'avance
Je cherche à créer une famille de raccord coude tube rond.
Je passe par un import de CAO (fichier DWG 3D fournit par mon fournisseur). Je souhaite le paramétrer pour qu'il se décline selon le DN du tube sur lequel celui-ci est posé.
Quelle est la marche à suivre ?
Ps: Je ne parvient pas a positionner mes connecteurs
Merci d'avance
Images
Réponses
Bonjour,
à priori, je pense qu'il vaut mieux commencer une famille depuis une "feuille blanche"

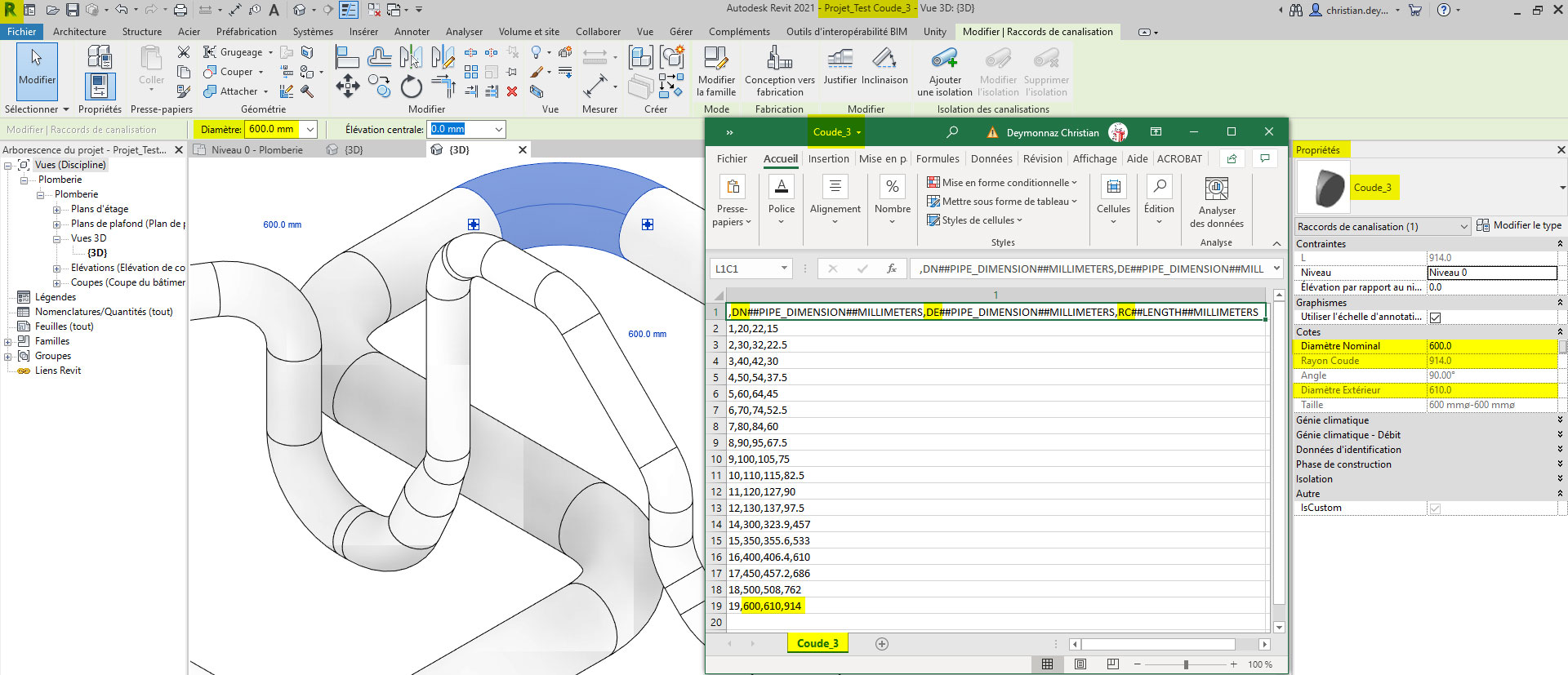

Pour le coude, j'ai déposé dernièrement une famille de coude basée sur une table de consultation / Lookup table
En associant votre table de consultation à la famille cela devrait fonctionner
Le tuto associé au coude est sur Revit-Mémo, je me suis largement inspiré d'une vidéo de Prokon Build pour ce tutoRevit-Mémo_Coude avec table de consultation
à priori, je pense qu'il vaut mieux commencer une famille depuis une "feuille blanche"
Pour le coude, j'ai déposé dernièrement une famille de coude basée sur une table de consultation / Lookup table
En associant votre table de consultation à la famille cela devrait fonctionner
Le tuto associé au coude est sur Revit-Mémo, je me suis largement inspiré d'une vidéo de Prokon Build pour ce tutoRevit-Mémo_Coude avec table de consultation
CD
Bonjour,
Dans le cas d'un coude, l'import d'un DWG 3D n'est pas la bonne solution.
En effet, vous aurez un objet dwg par diamètre, et par angle. vous pourriez jouer sur un paramètre de visibilité, mais c'est pas judicieux
Soit tu suis la méthode de christian, soit utilise un famille existante
Dans le cas d'un coude, l'import d'un DWG 3D n'est pas la bonne solution.
En effet, vous aurez un objet dwg par diamètre, et par angle. vous pourriez jouer sur un paramètre de visibilité, mais c'est pas judicieux
Soit tu suis la méthode de christian, soit utilise un famille existante
HA
Bonjour
Est-ce que tu pourrais mettre un fichier dwg en exemple sur le forum, et indiquer les paramètres que tu veux pouvoir changer ?
@ plus
Est-ce que tu pourrais mettre un fichier dwg en exemple sur le forum, et indiquer les paramètres que tu veux pouvoir changer ?
@ plus
