Créer un gabarit à partir de projet Revit
LE
Lahoucine EL HILAL
13 mai 2016
15790 0 2 0
bonjours a tous,
j'ai bien avancer sur un projet revit 2017, et je souhaite générer un gabarit a partir de ce fichier revit.
comment ????
ps: dans mon projet j'ai des gabarits de vues, familles, des sous projets, des feuilles (cartouches)
est il possible d’intégrer les sous projets dans un gabarit (architecture) ? si oui comment?
y a t'il des plugin pour la rt2012 compatible revit 2017 ???
merci par avance
j'ai bien avancer sur un projet revit 2017, et je souhaite générer un gabarit a partir de ce fichier revit.
comment ????
ps: dans mon projet j'ai des gabarits de vues, familles, des sous projets, des feuilles (cartouches)
est il possible d’intégrer les sous projets dans un gabarit (architecture) ? si oui comment?
y a t'il des plugin pour la rt2012 compatible revit 2017 ???
merci par avance
Images
Réponses
Bonjour,
La démarche est simple, sur la base du fichier bien configuré, il suffit de sélectionner tous les éléments et les supprimer du projet qui servira de base et ceci sur toutes les vues.
Puis "enregistrer sous" fichier GABARIT soit une extension .rte

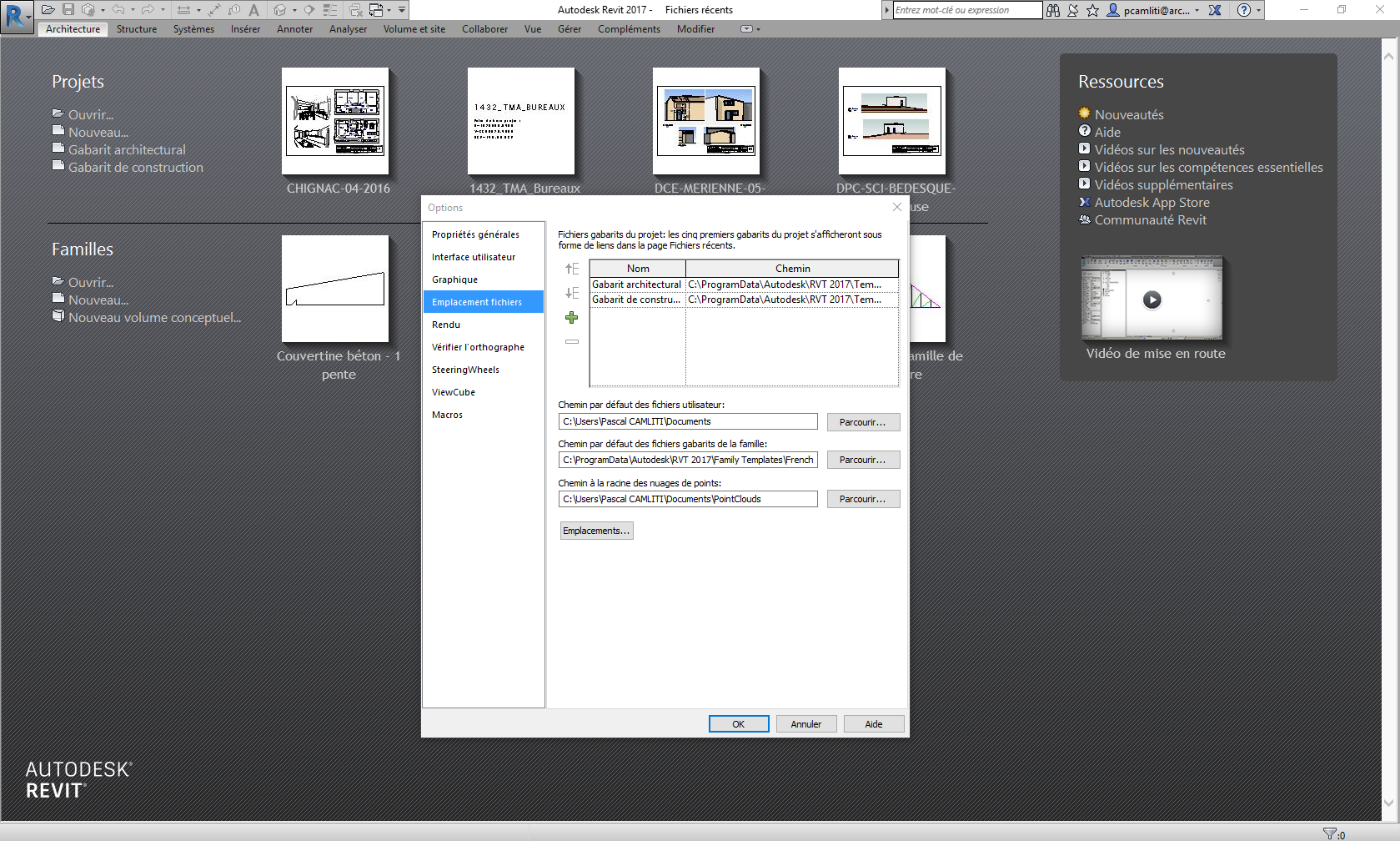

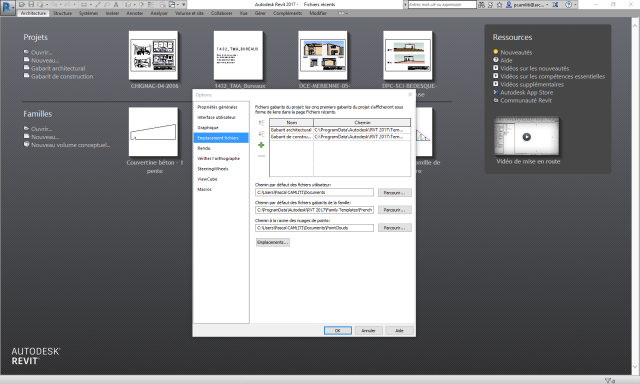

Ensuite, il suffit de placer le fichier gabaritAA.rte dans un dossier bien précis pour ensuite se rendre sur le bouton "option" en bas lorsque vous cliquez sur le logo REVIT puis sur "Emplacement fichiers" pour finir par cliquer sur le + vert pour aller chercher le fichier gabaritAA.rte
Cette démarche permet de charger dans la liste de départ le gabarit.
Ensuite, lorsque vous souhaitez modifier ou compléter votre fichier gabarit, il suffit de l'ouvrir simplement et copier/coller les nouveaux éléments du fichier qui vous importe vers votre gabarit.
Espérant avoir été synthétique et clair.
Bonne journée
La démarche est simple, sur la base du fichier bien configuré, il suffit de sélectionner tous les éléments et les supprimer du projet qui servira de base et ceci sur toutes les vues.
Puis "enregistrer sous" fichier GABARIT soit une extension .rte
Ensuite, il suffit de placer le fichier gabaritAA.rte dans un dossier bien précis pour ensuite se rendre sur le bouton "option" en bas lorsque vous cliquez sur le logo REVIT puis sur "Emplacement fichiers" pour finir par cliquer sur le + vert pour aller chercher le fichier gabaritAA.rte
Cette démarche permet de charger dans la liste de départ le gabarit.
Ensuite, lorsque vous souhaitez modifier ou compléter votre fichier gabarit, il suffit de l'ouvrir simplement et copier/coller les nouveaux éléments du fichier qui vous importe vers votre gabarit.
Espérant avoir été synthétique et clair.
Bonne journée
PC
merci,
est il possible d'importer des gabarit de vue d'un fichier a un autre ??
est il possible d'importer des gabarit de vue d'un fichier a un autre ??
LE
Bonjour,

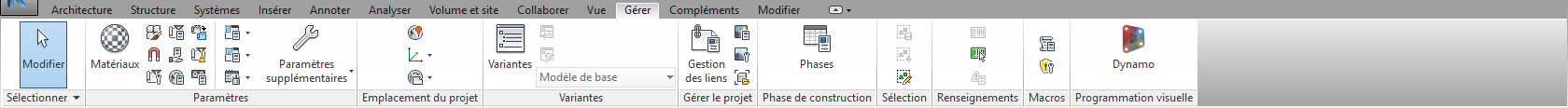

Il suffit d'ouvrir les deux fichiers en même temps, ensuite d'aller dans l'onglet GERER puis cliquer sur TRANSFERER LES NORMES DU PROJET et cocher les Gabarits de vue
c'est tout simple !
Il suffit d'ouvrir les deux fichiers en même temps, ensuite d'aller dans l'onglet GERER puis cliquer sur TRANSFERER LES NORMES DU PROJET et cocher les Gabarits de vue
c'est tout simple !
PC
Pour la creation du fichier gabarit depuis un fichier projet ne pas oublier de purger les elements inutiles (onglet gerer, purger les éléments) tel que liens dwg, styles de lignes, materiaux, ...
VB
merci a tous.
