dalle complexe

FE Frédéric Ettinger
22 janvier 2018
4.97K
3
bonjour à tous,

j'ai un problème assez particulier. J'ai un bâtiment avec une façade complexe. Le mur a une forme complètement tordue. Faire un mur comme ça n'est pas difficile. Cependant, j'ai une dalle de couverture en béton qui doit suivre l'arase du voile. Ce n'est pas gagné... Comment voyez-vous la modélisation de cette dalle? Si je peux en faire quelque chose pour des calculs derrière, ça serait super, bien que je doute qu'on puisse faire un truc utilisable derrière.

https://www.sendspace.com/file/q27aj2

merci d'avance

Photos


hxrel-u

Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Structural Bridge Design

Structural Bridge Design

Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Flexy

Flexy

Studio de conception assistée par intelligence artificielle destiné aux architectes et aux designers, permettant de traduire des instructions en langage naturel en géométrie paramétrique éditable dans Rhino.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Songeya

Songeya

Logiciel de calcul de structures orienté modélisation 2D et 3D, analyse et vérification pour les ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Robot Structural Analysis Professional

Robot Structural Analysis Professional

Logiciel de calcul de structures orienté BIM pour l'analyse, la simulation des charges et la vérification réglementaire des modèles de bâtiment à destination des ingénieurs structure et modeleurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
WeStatiX SHM

WeStatiX SHM

Plateforme cloud de surveillance de santé structurale associant jumeaux numériques 3D, simulations éléments finis automatiques et données IoT pour le suivi continu d'infrastructures et d'ouvrages.
Thématique
Exploitation
Métier
Usage
Usage principal
Jumeau numérique
Statut
Standard
Tilt-Werks

Tilt-Werks

Application en ligne dédiée à la conception de bâtiments en béton tilt-up, permettant le dimensionnement structurel des panneaux, la génération de dessins d'exécution et le métré des dalles.
Thématique
Modélisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Tekla Structural Designer

Tekla Structural Designer

Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
STRAP

STRAP

Logiciel de calcul de structure combinant modélisation 3D, analyse dynamique et dimensionnement béton ou acier, permettant d'intégrer des maquettes IFC pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
SPIRIT

SPIRIT

Logiciel de CAO bâtiment permettant de produire des plans, des modèles 3D et des flux BIM, cet outil organise le travail par fichiers de dessin et références pour la conception...
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
NextFEM Designer

NextFEM Designer

Logiciel de calcul par éléments finis pour l’analyse structurelle, cet outil permet de réaliser des modélisations et vérifications conformes aux Eurocodes tout en servant de passerelle avec divers solveurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
MasterSap

MasterSap

Logiciel de calcul de structures par éléments finis pour le génie civil, permettant de modéliser, vérifier et dessiner des ouvrages en béton armé, acier, bois et maçonnerie via une approche...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
InfoCAD

InfoCAD

Logiciel de calcul de structures par éléments finis permettant la modélisation, le maillage et le contrôle réglementaire d'ouvrages, avec une interopérabilité native IFC, SAF et Revit pour les ingénieurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Rhino Banana

Rhino Banana

Plugin pour Rhino 3D générant des visualisations architecturales et des images par intelligence artificielle directement depuis un viewport ou un plan 2D à destination des architectes, designers et paysagistes.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
ArkoAI

ArkoAI

Plugin de rendu par intelligence artificielle pour Revit, Rhino, SketchUp et application web, permettant de générer des images de conception depuis la vue active pour les architectes et paysagistes.
Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
Rred

Rred

Plateforme dédiée aux promoteurs immobiliers et architectes, couvrant la relation prospect et client, la gestion de projet et le suivi de livraison de la phase commerciale jusqu'au chantier.
Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Spatialbound

Spatialbound

Plateforme de simulation et de conception spatiale permettant de transformer n'importe quelle localisation réelle en environnement 3D interactif pour réaliser des analyses de confort et des simulations physiques en temps...
Thématique
Simulation
Métier
Usage
Usage principal
CFD & Fluides
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

CK christophe koroma
·
bonjour,

il faut dessiner une dalle ou un toit à plat et ensuite utiliser "Nodifier les élements" en créant un par un les points d'altimétrie.
Selon les déformations il risque d'avoir des épaisseurs de dalles irrégulières.
AA Akli AM
·
dans in situ

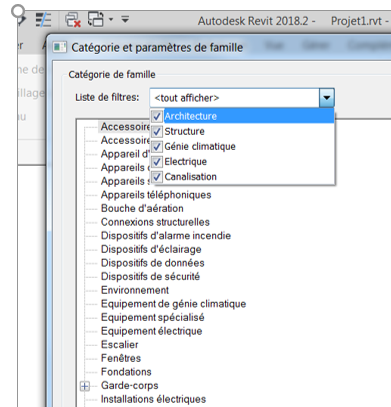

il faut pas oublier de cocher discipline archi et str
FE Frédéric Ettinger
·
Comme vous, je ne vois qu'un volume in situ... Comment procédez-vous? J'ai réussi à faire un volume et je l'ai ensuite rangé dans la famille sol mais je ne réussis pas à avoir un volume etc...
AA Akli AM
·
Bonjour,

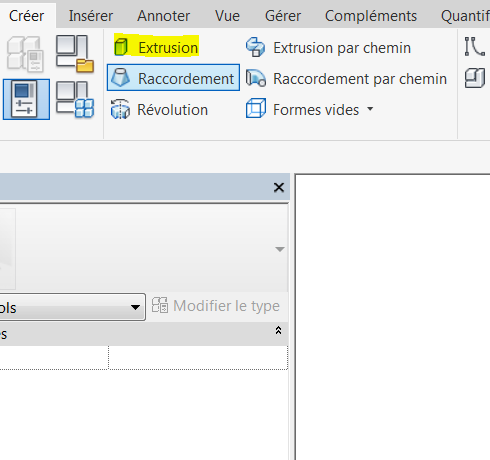

Pour ton exemple, faire un sol en extrusion

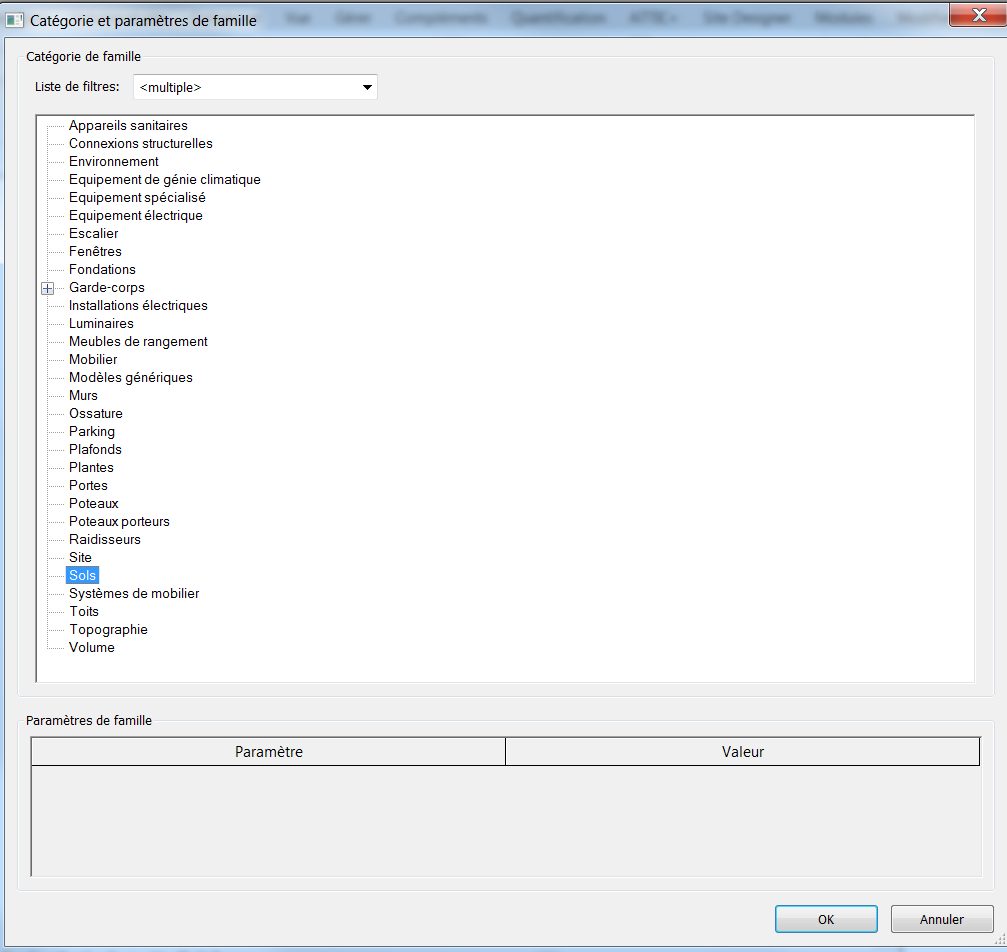

aller dans composant - in situ -sol -choisir la vue de face, extrusion et le tour est joué
Sinon fonction toit par extrusion
TJ thibaud justeau
·
Bonjour,

Je ne suis pas du tout de ce domaine, mais est ce qu'il serez possible pour vous de créer autant de "morceaux" de dalle en fonction du nombre "d'interruptions" de vos murs, et d'attacher ces dalles ensuite ?

Cordialement,
