Revit : Décaissé de plusieurs éléments

PM paul MAHIEUX
5 octobre 2020
4.72K
4
Bonjour

Je souhaite réaliser un décaissé sur 2 dalles et une poutre. J'ai fais une famille décaissé dalle mais elle n'agit pas sur la 2em dalle ni la poutre (bon la pour poutre ça ce comprend, car il faut un décaissé type poutre je pense).

Faut-il créer un décaissé pour chaque éléments ou y a t-il un autre moyen? comment faire un décaissé sur une poutre?

merci

Photos

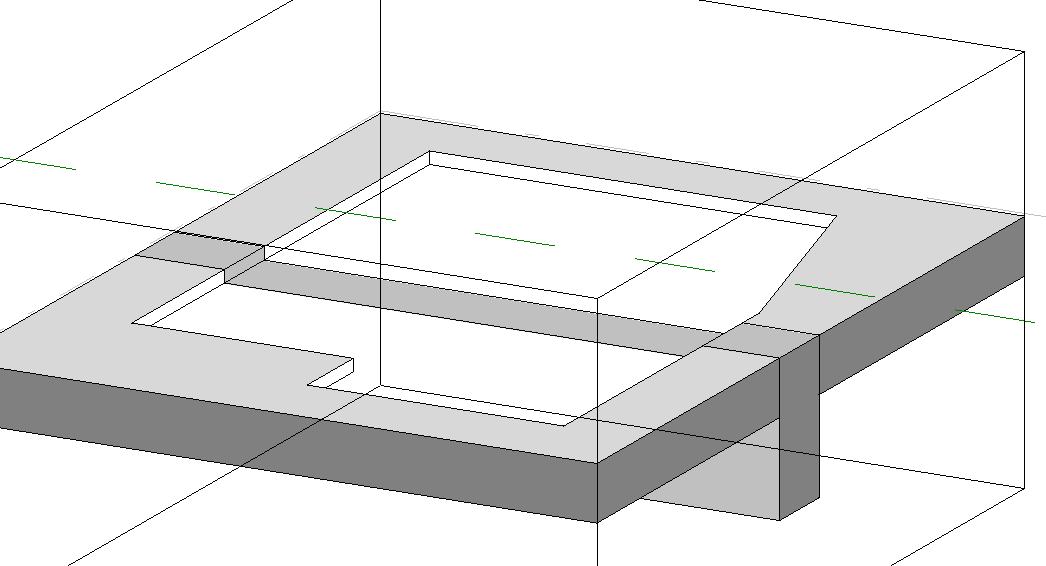

decaissé dalle.png
15262_decaisse dalle generique.png

hxrel-u

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Structural Bridge Design

Structural Bridge Design

Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Flexy

Flexy

Studio de conception assistée par intelligence artificielle destiné aux architectes et aux designers, permettant de traduire des instructions en langage naturel en géométrie paramétrique éditable dans Rhino.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Songeya

Songeya

Logiciel de calcul de structures orienté modélisation 2D et 3D, analyse et vérification pour les ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Robot Structural Analysis Professional

Robot Structural Analysis Professional

Logiciel de calcul de structures orienté BIM pour l'analyse, la simulation des charges et la vérification réglementaire des modèles de bâtiment à destination des ingénieurs structure et modeleurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
WeStatiX SHM

WeStatiX SHM

Plateforme cloud de surveillance de santé structurale associant jumeaux numériques 3D, simulations éléments finis automatiques et données IoT pour le suivi continu d'infrastructures et d'ouvrages.
Thématique
Exploitation
Métier
Usage
Usage principal
Jumeau numérique
Statut
Standard
Tilt-Werks

Tilt-Werks

Application en ligne dédiée à la conception de bâtiments en béton tilt-up, permettant le dimensionnement structurel des panneaux, la génération de dessins d'exécution et le métré des dalles.
Thématique
Modélisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Tekla Structural Designer

Tekla Structural Designer

Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
STRAP

STRAP

Logiciel de calcul de structure combinant modélisation 3D, analyse dynamique et dimensionnement béton ou acier, permettant d'intégrer des maquettes IFC pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
SPIRIT

SPIRIT

Logiciel de CAO bâtiment permettant de produire des plans, des modèles 3D et des flux BIM, cet outil organise le travail par fichiers de dessin et références pour la conception...
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard
RayCAD

RayCAD

Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Ask Gaudi

Ask Gaudi

Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.
Thématique
Modélisation
Métier
Usage
Usage principal
Catalogues fabricants
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Archicad

Archicad

Logiciel BIM de conception bâtiment réunissant modélisation 2D/3D, documentation coordonnée et visualisation, il produit...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

PM paul MAHIEUX
·
Oui c'est ce que j'ai réaliser finalement, mais j'aurai souhaité que ça coupe sans devoir réalisé la manip couper car j'ai 300 décaissé (donc ça prend du temps et risque d'oublie). Je pense le seul moyen serai de faire un script dynamo.
MF Michaël Fauchet
·
Salut,

Je reviens sur la création de famille pour percer tes deux dalles en plaçant la famille.
Il faut dans ta famille par face par exemple créer 2 "volumes vide" dont un qui perce bien l'hôte et un autre en plus qui ne le perce pas mais plus profond pour percer "ta 2ieme" dalle.
Une fois dans le projet en plaçant la famille la première dalle, ensuite pour que ta famille perce la 2ième tu devra sélectionner l'outil couper et sélectionner d'abord la dalle et ensuite la famille (dans cet ordre). Tu devrais également pouvoir percer ta poutre (j'avoue j'ai pas vérifié :D )

Tu peux rendre le tout paramétrique bien entendu
PM paul MAHIEUX
·
seul solution que j'ai trouvé: j'utilise un modèle générique et à la place d'un modelè générique sol. Inconvénient il faut réaliser la manipulation "couper" pour les 2 dalles et la poutre à chaque fois.
15262_decaisse dalle generique.png
MF Michaël Fauchet
·
Salut,

L'outil percement fonctionne de la même façon dans Revit. Pour les murs, dalles, toitures, poutres, ...
Cependant si tu crées une famille spécifique pour tes besoins, pour les dalles, tu devras le faire pour chaque dalles
(sauf erreur de ma part)
CF Christophe Fortineau
·

Je pense faire un décaissé pour chaque dalle puis une extrusion dans la poutre en élévation.


La finalité étant la même il doit y avoir une méthode plus aisé d'y parvenir. Je laisse la parole aux experts du sujet.
PM paul MAHIEUX
·
J'ai oublié de préciser que je suis sur revit,

l'outil cage ou par face ( je pense l’équivalent de percement sur archicad) il n'y a pas la possibilité de décaisser une poutre ou régler la hauteur sauf erreur de ma part.
Je pense faire un décaissé pour chaque dalle puis une extrusion dans la poutre en élévation.
CF Christophe Fortineau
·

Bonjour

Je souhaite réaliser un décaissé sur 2 dalles et une poutre. J'ai fais une famille décaissé dalle mais elle n'agit pas sur la 2em dalle ni la poutre (bon la pour poutre ça ce comprend, car il faut un décaissé type poutre je pense).

Faut-il créer un décaissé pour chaque éléments ou y a t-il un autre moyen? comment faire un décaissé sur une poutre?

merci


Bonsoir,

L'outil percement sera parfait pour cela tant sur une dalle que dans un mur ou une poutre.
C'est très simple il n'y a qu'à cliquer puis étirer selon que l'on souhaite un décaissé/niche ou une réservation.
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
