Bonjour,

Mon projet est un ensemble de 2 bâtiments séparés par une cour intérieure. (le tout modélisé sur révit au stade exécution, donc les plans avec annotaions, coupe, cotes,...)

Un des 2 bâtiments doit se rapprocher de l'autre d'une 10cm mais sans changer les coordonnées générales topo et projet.

Lorsque je le déplace les cotes, coupes, annotations disparaissent.

Je suis complètement bloqué.

Merci de votre aide
Réponse acceptée Pending Moderation
en dé trombonant le point de base, le déplacer comme voulu, re tromboner, et ré affectation des bonnes coordonnées du point de base ?

EDIT: désolé j'avais mal lu, je pensais que vos bâtiments étaient sur des fichiers distincts.
Réponse acceptée Pending Moderation
Malheureusement cela ne fonctionne pas.
Réponse acceptée Pending Moderation
Bonjour,

Séparer vos deux bâtiments en deux fichiers, faire un lien Revit et modifier l'emplacement du bâtiment en question ne résoudrait pas votre problème ?

Cordialement.

Julien MERLIN
Réponse acceptée Pending Moderation
Le projet est trop avancé pour séparer en 2 fichiers.
Réponse acceptée Pending Moderation
La dernière option que je vois, est de réaliser un groupe de votre bâtiment et de le déplacer ?
Réponse acceptée Pending Moderation
Bonjour,

En combinant la suggestion de Julien (séparer en deux fichiers distincts) et celle de Mathieu (Utiliser la trombone pour bien localiser le bâtiment mal positionné).

Puisque le projet est avancé :

Suggestion de Julien
1. Faire un " Save as ", " Batiment 2 " du projet afin de conserver les mises en page, config., géolocalisation, ect.
2. Quitter.
3. Ouvrir le fichier créer " Batiment 2 " avec l'option " détaché du central ".
4. Supprimer le bâtiment qui est bien positionné du fichier.

Suggestion de Mathieu
5. Utiliser la trombone pour re-localiser le bâtiment mal positionné au bon endroit.
6. Sauvegarder.

7. Ouvrir le fichier initial.
8. Supprimer le bâtiment mal positionné du fichier.
9. Lier le fichier précédemment créer au fichier initial.
10. Refaire la cotation que des éléments de localisation entre les deux bâtiment (plan de localisation ou autres).

11. Malheureusement, puisque le projet est trop avancé, l'impression des feuilles spécifique au " Batiment 2 " devra se faire directement depuis son fichier distinct.
Réponse acceptée Pending Moderation
Bonjour à tous,

Je vous remercie de votre intérêt à mon problème mais cela me rend dingue d'être bloqué juste pour déplacer un bâtiment de 12cm.

J'ai essayé toutes les solutions proposées même en faisant un groupe et en sélectionnant les éléments non groupés avant de faire le déplacement et là encore cela ne fonctionne pas.

Je ne peux pas faire la proposition de Guy car le protocle BIM ne le permet pas. Toutes les informations doivent se trouver dans une maquette unique et active.

En fait je constate que le moindre déplacement provoque l"effacement et le détachement de plusieurs éléments dans révit.

J'ai fait des print screen des étapes.

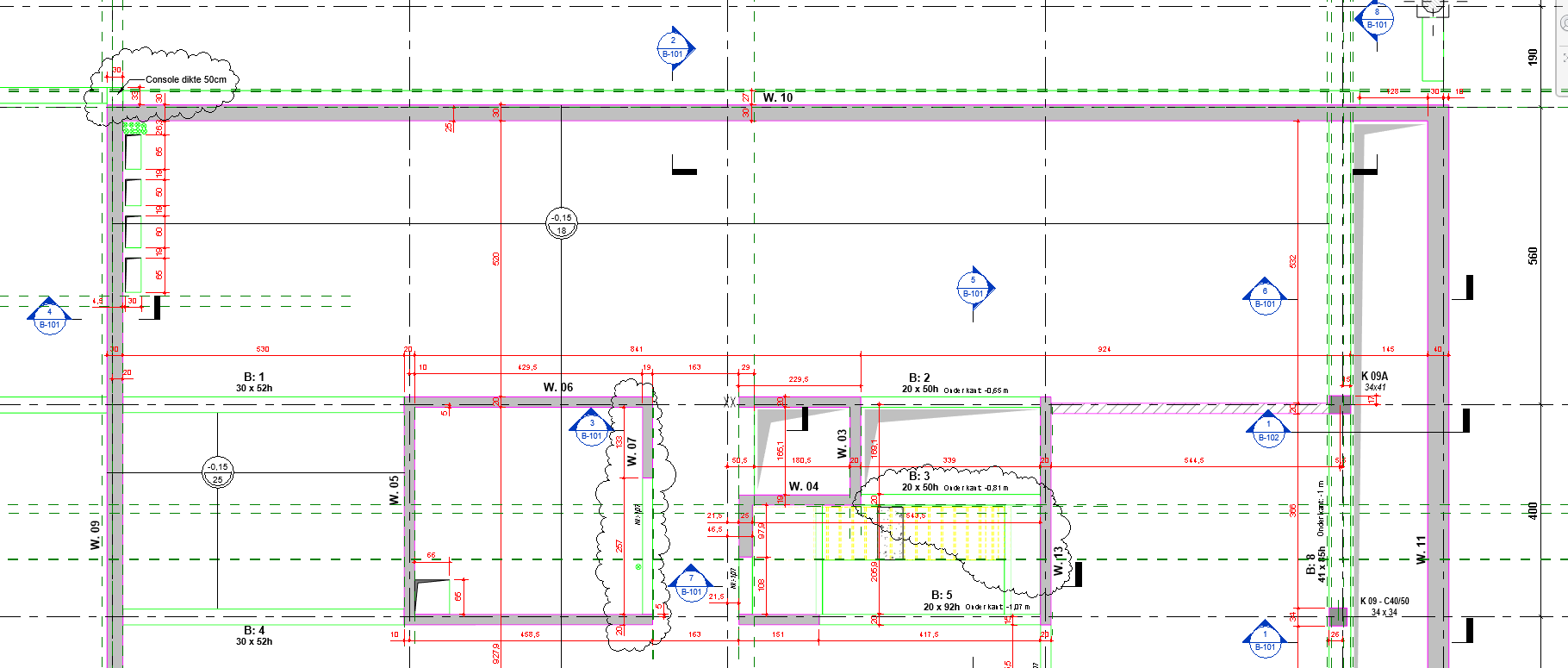

Wyck 0 : Départ toutes les indications et coupes existent.

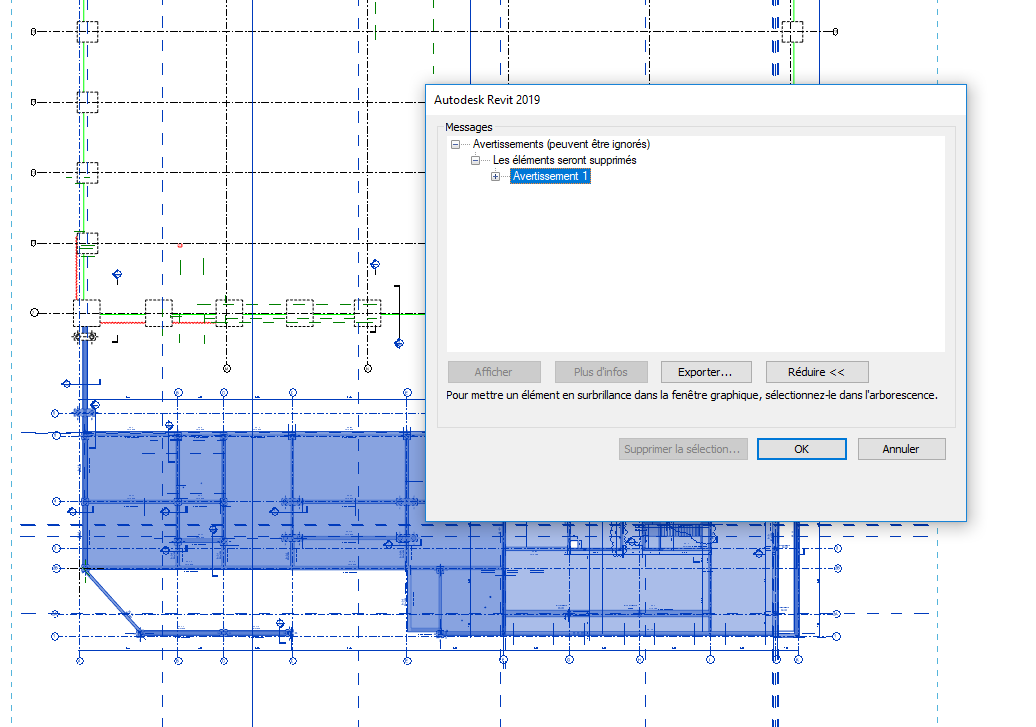

Wyck 1 : Après sélection et lancement de la commande déplacée, message " Les éléments seront supprimés"

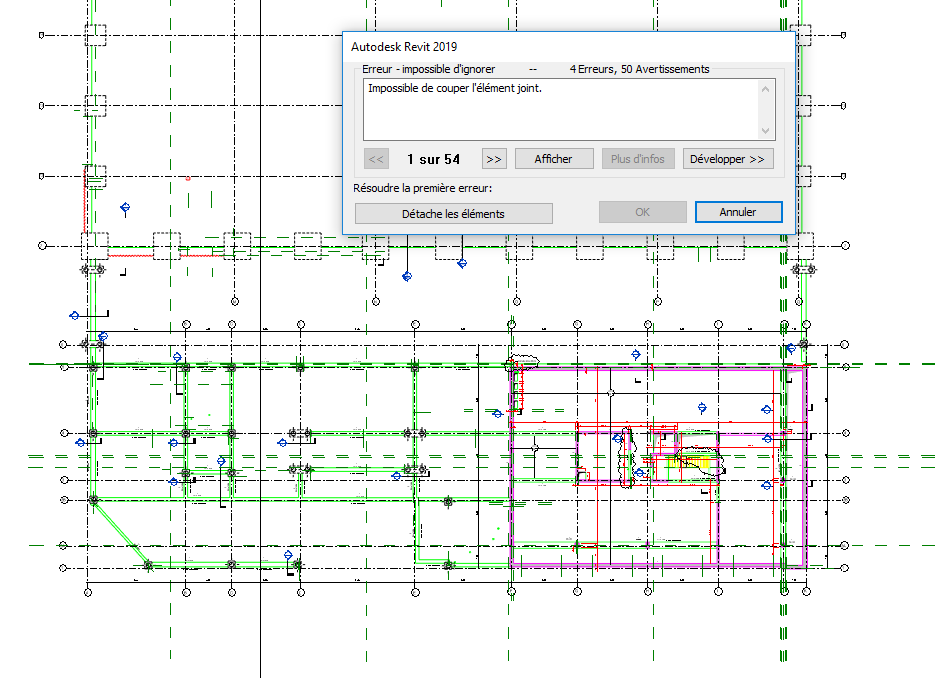

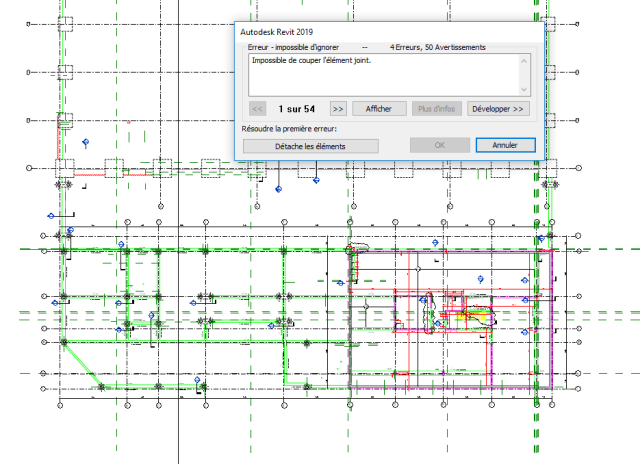

Wyck 2 : Si je fais OK , il me demande de détacher les éléments"
Si je détache, il efface le tout

POURQUOI, est-ce un problème de révit ou l'erreur vient de moi.
Pièces jointes
Réponse acceptée Pending Moderation
Pour la proposition de Guy, vous pouvez recharger le lien Revit dans une seule et même maquette pour n'avoir qu'une seule maquette.
Réponse acceptée Pending Moderation
Oui mais avec la perte des mises en page
Réponse acceptée Pending Moderation
Je mettrais le bâtiment à déplacer sur un autre fichier, un modèle revit lié. Cest selon moi le plus propre et cohérent à faire.
Réponse acceptée Pending Moderation
Cette solution n'est pas possible dans mon cas car cela me fera perdre tous les plans (+/- 20 plans).
Et il est impensable de devoir refaire toutes les mise en page (coupes, détails, historique des révisions,...)
Cela représente plusieurs heures de travail.
Pourquoi révit ne permet pas de déplacer tout simplement?
Réponse acceptée Pending Moderation
On peut aussi déplacer un bâtiment au sein d'un même fichier pour dépanner (même si ce n'est pas l'idéal en organisation BIM).

Je conseille de depucer ce qui doit être mortifié plus grouper. Vérifier que le point projet est verrouillé dans les éléments masqués et déplacer le bâtiment dans le nouveau groupe créé. Bon courage
Réponse acceptée Pending Moderation
Bonjour,
Effectivement, le déplacement dans REVIT n’est pas simple.
Je vais transposer votre problème avec le déplacement en vertical.
Comment déplacez-vous la partie du projet ?,
2 options :
1) Déplacement simple par rapport à un nouvel axe décalé de 12 cm d’un axe du projet.
2) Grouper et déplacer par rapport au nouvel axe
Autre question, avez-vous bien regardé les avertissements, de plus qque fois ils sont faux.
Réponse acceptée Pending Moderation
Bonjour,

J'ai avancé dans mes recherches et analyse du sujet.
1 - je me suis mis dans une vue 3D et j'ai créé un groupe du bâtiment mais dans une vue 3D il n'est pas possible de sélectionner les éléments cotes, annotations, coupes, ....
2- Comment sélectionner en 1 coup les éléments non groupés qui se trouvent sur plusieurs niveaux (plusieurs vue )???

Peut-être via dynamo?
Réponse acceptée Pending Moderation
Bonjour,

Pourquoi ne pas utiliser le filtre de sélection qui permet de sélectionner n'importe quel élément de model ou de détail (cotes, textes) ainsi que les vues (coupes et élévations) du projet ?
Le filtre de sélection peut être rechargé puis modifié d'une vue (2D et 3D) à l'autre.
Il suffit de sélectionner deux éléments dans la maquette et d'utiliser le bouton enregistrer https://drive.google.com/open?id=1ZdCzmkeBGuWOv4jy6pwX3rX6F2b3uiqJ

Sinon à tester avec dynamo :
Références
  1. https://erfajo.blogspot.com/2019/06/move-entire-model-and-its-views.html
Réponse acceptée Pending Moderation
Bonjour, en créant un groupe du bâtiment à déplacer,
essayez de faire un copier/coller plutôt qu'un déplacer, et supprimer l'ancien groupe.

En ce qui concerne les annotations, faite la même procédure avant de supprimer le groupe de modèle.
