Dynamo: Coordonnées semelles isolées et filantes

MP mélanie pecheux
4 août 2020
3.26K
8
Bonjour,

Je cherche a obtenir les coordonnées XY des semelles isolées et filantes.

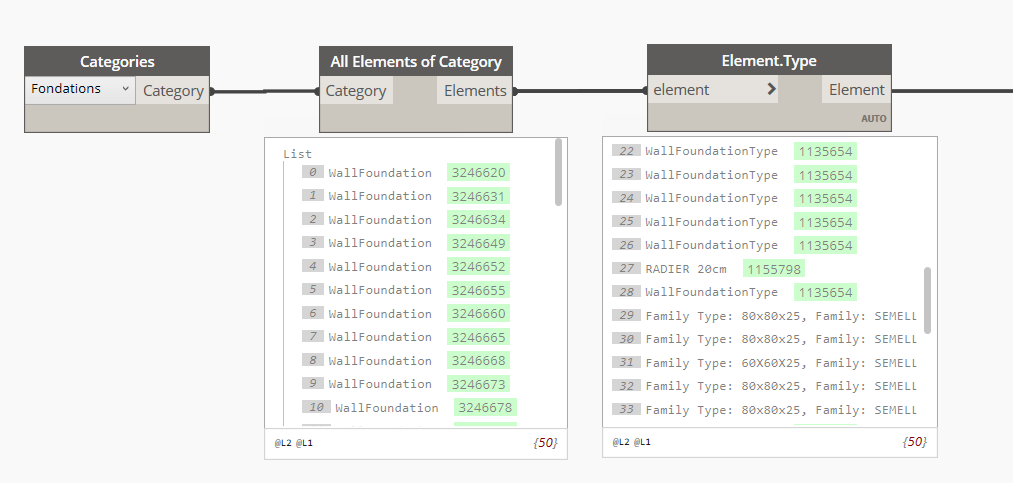

Je prend donc "fondations" sur dynamo et j'arrive à avoir les semelles isolées mais pas filantes (j'ai toujours "WallFoundation";).

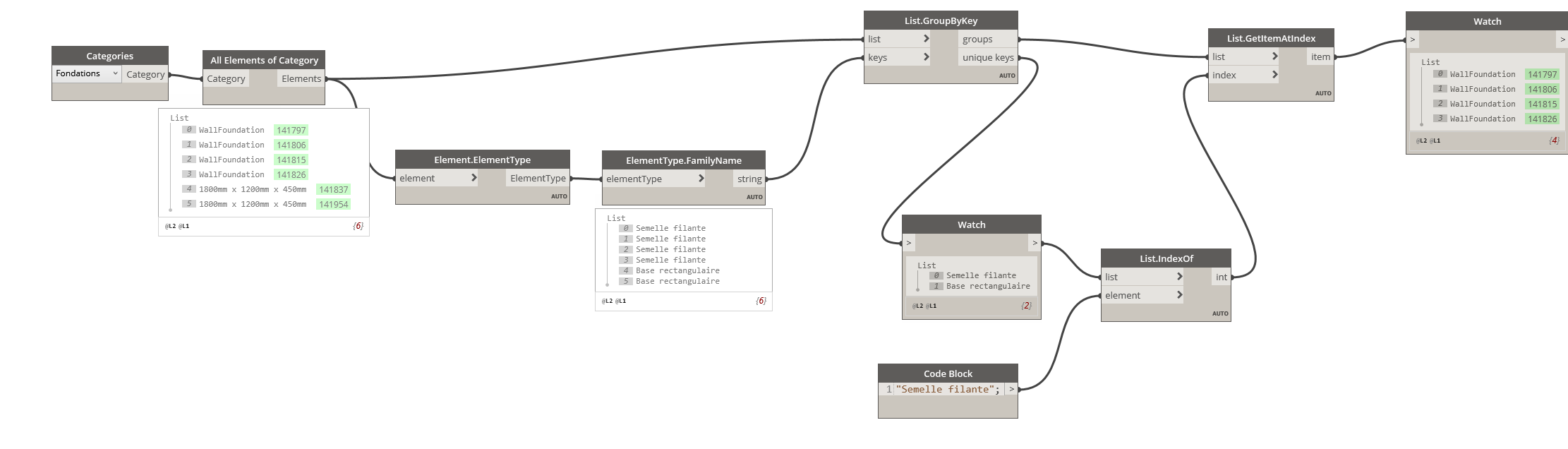

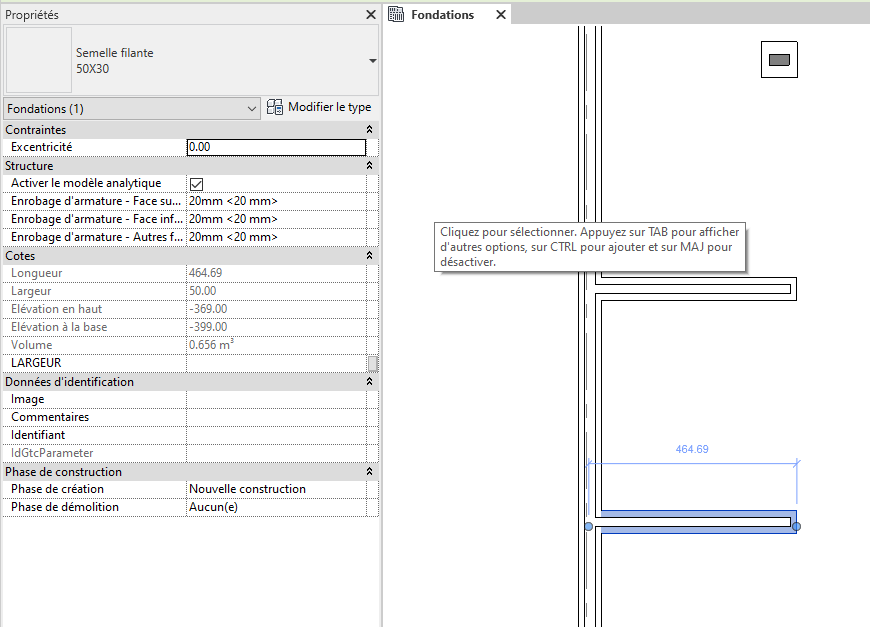

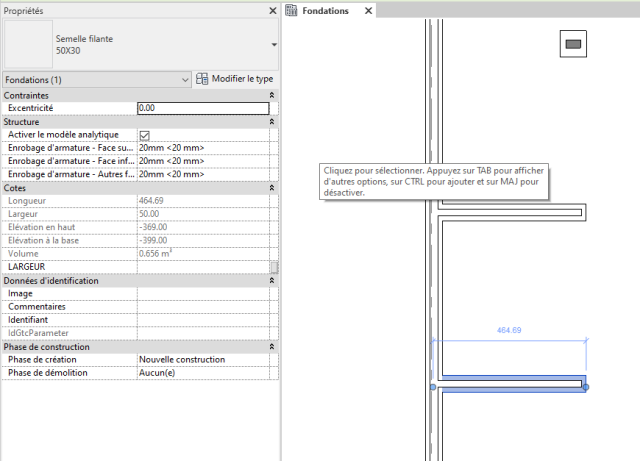

Sur la 2e pièce jointe, on voit le type de semelle filante que j'ai mis et c'est ce nom la que je veux récupérer.

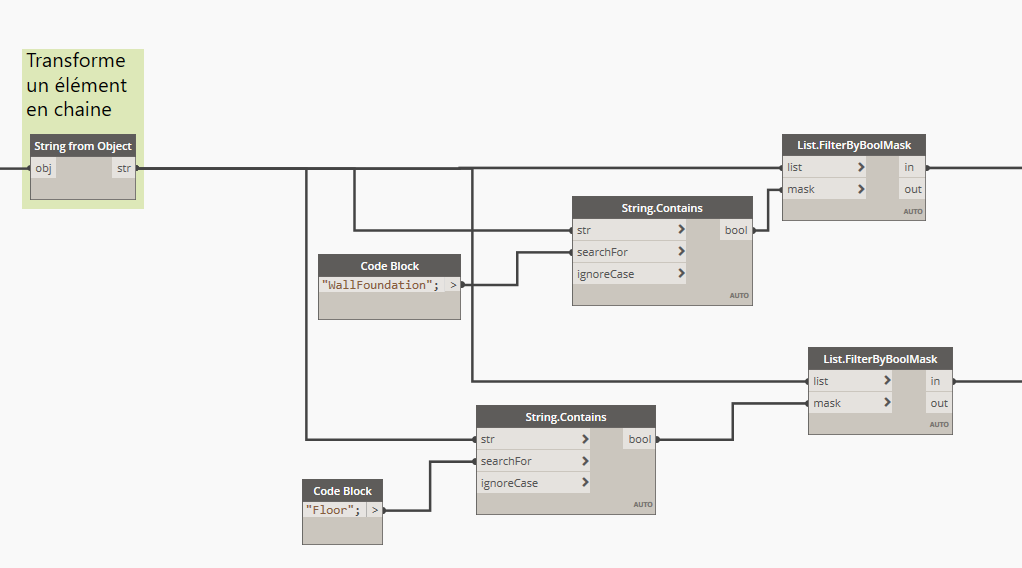

Sur la 3e PJ, j'ai changé les éléments en chaîne pour extraire "WallFoundation" mais pour utiliser "get.location", je doit retransformer en élément mais je ne trouve pas le noeud qui fait l'inverse de "String from objet".

J'ai tenté plusieurs noeud mais je ne trouve pas celui qui reconnaisse ces fondations

Photos

Semelle filante-nom.png
Fondations (chaine).png
14876_Tri semelle filante.png
14879_Tri semelle filante.png
14880_Annotation 2020-08-05 115847.png
14886_Family type fondation.png
14887_Rvt 2019 - Dynamo semelle filante.png

hxrel-u

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
ZWCAD

ZWCAD

Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Structural Bridge Design

Structural Bridge Design

Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Songeya

Songeya

Logiciel de calcul de structures orienté modélisation 2D et 3D, analyse et vérification pour les ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Robot Structural Analysis Professional

Robot Structural Analysis Professional

Logiciel de calcul de structures orienté BIM pour l'analyse, la simulation des charges et la vérification réglementaire des modèles de bâtiment à destination des ingénieurs structure et modeleurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
WeStatiX SHM

WeStatiX SHM

Plateforme cloud de surveillance de santé structurale associant jumeaux numériques 3D, simulations éléments finis automatiques et données IoT pour le suivi continu d'infrastructures et d'ouvrages.
Thématique
Exploitation
Métier
Usage
Usage principal
Jumeau numérique
Statut
Standard
Tilt-Werks

Tilt-Werks

Application en ligne dédiée à la conception de bâtiments en béton tilt-up, permettant le dimensionnement structurel des panneaux, la génération de dessins d'exécution et le métré des dalles.
Thématique
Modélisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Tekla Structural Designer

Tekla Structural Designer

Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
STRAP

STRAP

Logiciel de calcul de structure combinant modélisation 3D, analyse dynamique et dimensionnement béton ou acier, permettant d'intégrer des maquettes IFC pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
NextFEM Designer

NextFEM Designer

Logiciel de calcul par éléments finis pour l’analyse structurelle, cet outil permet de réaliser des modélisations et vérifications conformes aux Eurocodes tout en servant de passerelle avec divers solveurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
MasterSap

MasterSap

Logiciel de calcul de structures par éléments finis pour le génie civil, permettant de modéliser, vérifier et dessiner des ouvrages en béton armé, acier, bois et maçonnerie via une approche...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
InfoCAD

InfoCAD

Logiciel de calcul de structures par éléments finis permettant la modélisation, le maillage et le contrôle réglementaire d'ouvrages, avec une interopérabilité native IFC, SAF et Revit pour les ingénieurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
ggRhinoIFC

ggRhinoIFC

Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard
GEO5

GEO5

Logiciel de calcul géotechnique et de modélisation géologique couvrant la chaîne complète, du relevé de terrain aux analyses structurelles et aux exports BIM, pour les ingénieurs et géologues.
Thématique
Simulation
Métier
Usage
Usage principal
Infrastructure & VRD
Statut
Standard
FEM-Design

FEM-Design

Logiciel de modélisation et d'analyse par éléments finis pour le dimensionnement des structures béton, acier, bois, CLT et maçonnerie, intégrant des flux BIM pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
Ondera

Ondera

Outil de revue collaborative de PDF sur le web et sur iPad pour les dessins de conception, les listes de réserves et les documents techniques des conducteurs de travaux, architectes...
Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard

hxrel-t

nVibe

nVibe

Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Reiner AI

Reiner AI

Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Conduit AEC

Conduit AEC

Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Forma Construction Connect

Forma Construction Connect

Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Thématique
Automatisation
Métier
Usage
Usage principal
No-code & Connecteurs
Statut
Standard
Volve

Volve

Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
Thématique
Automatisation
Métier
Usage
Usage principal
CCTP & DPGF
Statut
Standard
PIComposer Basic Edition

PIComposer Basic Edition

Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Thématique
Automatisation
Métier
Usage
Usage principal
Interopérabilité & Échanges
Statut
Standard

Solutions citées

Dynamo

Dynamo

Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

MP mélanie pecheux
·
Oui un peu compliqué pour les fondations comparé au reste (j'avais fais les poteaux et les poutres).

Je viens de tester et ça marche! j'avais déjà essayé avec "GetParameterValueByName" mais je mettais "famille" au lieu de "nom de la famille".

Comme j'avais réussi d'une autre manière à avoir ces semelles, je vais laisser comme ça, mais merci pour le bout de script, ça servira toujours :)

Je met mon script ci-joint si ça peux servir à d'autre, c'est pour numéroter dans l'identifiant toutes les fondations (ne pas faire attention aux groupes, ça m'aide à ne pas oublier les noeuds et pour ne pas être perdue ^^)

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
CR Christophe Rosé
·
J'ai basculé sur Revit 2019 + Dynamo 2.0.4 :p,

Alors si j'ai bien compris la philosophie d'autodesk, la catégorie "WallFoundation" = "Semelle Filante" (Doc Autodesk

J'ai repris le code qui reprend les éléments de la catégorie "Fondations" et ensuite filtre sur la famille "Semelle filante". Bizarrement le code "FamilyType.Family" ne fonctionne pas sur ce type d’éléments, il faut passer par "GetParameterValueByName" pour récupérer le nom de la famille.

Après tu peux vérifier dans ton code les objets avec le code "Element.Parameters", tu auras toutes les données des éléments.
14887_Rvt 2019 - Dynamo semelle filante.png
MP mélanie pecheux
·
je viens d'essayer mais ça ne marche pas, il me faut un noeud avec "Element" et "familyType"
14886_Family type fondation.png
RB Raphaël Blaiteau
·
Bonjour,

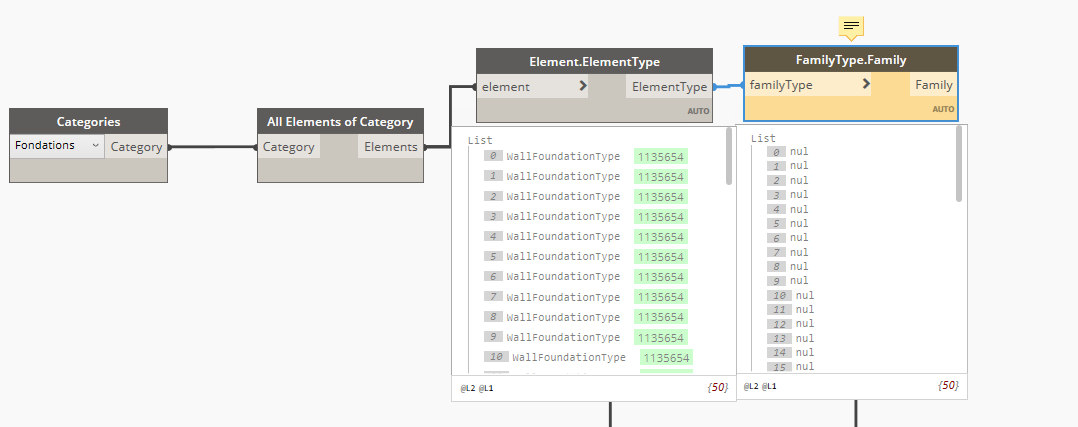

Sur dynamo 2.0.4 et revit 2019 tu peux utiliser le noeud FamilyType.Family qui se trouve en suivant l'arborescence suivante : Revit > Elements > FamilyType > Family

Cordialement
Raphaël
MP mélanie pecheux
·
Je suis en dynamo 2.0.4 avec Revit 2019, ça doit être pour ça. Je garde la méthode sous le coude quand je ferais une mise à jour.
CR Christophe Rosé
·

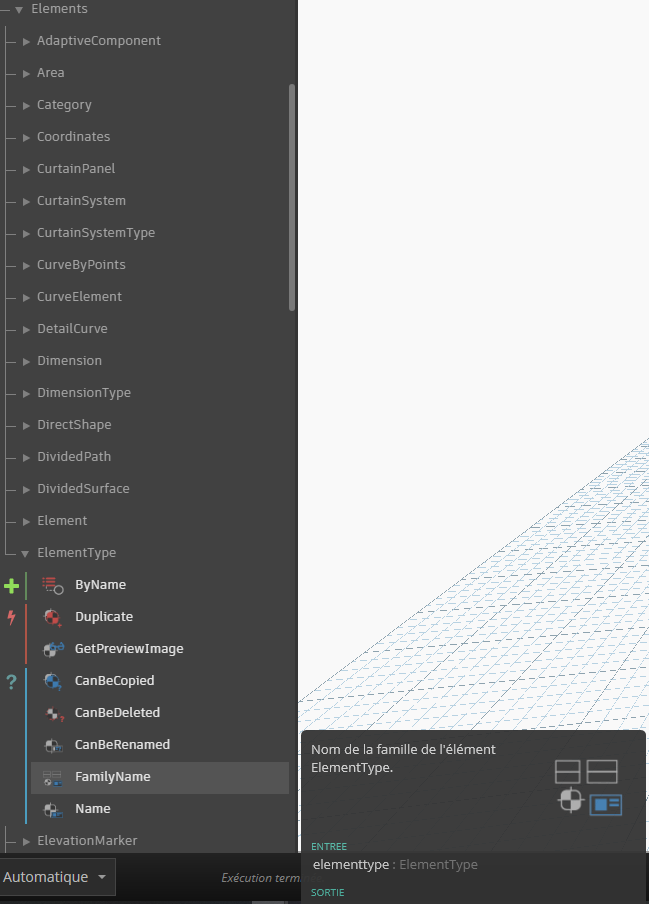

J'utilise Dynamo 2.6.1 avec Revit 2021. Chez moi cela apparait dans la library Revit > Elements > ElementType
14880_Annotation 2020-08-05 115847.png
MP mélanie pecheux
·
Merci d'avoir répondu.

Entre temps j'ai réussi à prendre les semelles filante et à trier toutes mes fondations!
En fait je reliais "String from objet" à "FilterByBoolMask" donc ça ne me donnais pas des élément mais une chaîne simple, il fallait que je relie au noeud d'avant.

J'ai tenté quand même ton bout de script mais je n'ai pas le noeud "ElementType.FamilyName" donc c'est pour ça que je n'y arrivais pas. J'ai essayé de ne mettre juste "Family name" ou du même genre mais ça me donnais les dimension et pas "semelle filante" comme toi.
14879_Tri semelle filante.png
CR Christophe Rosé
·
Bonjour,

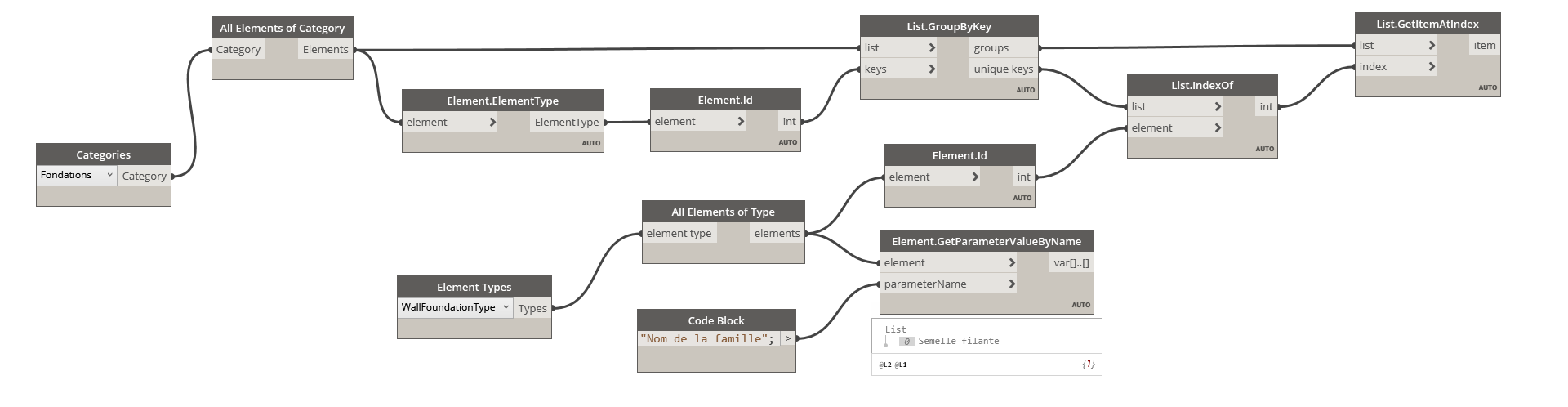

C'est vrai que au niveaux des fondations, c'est un peu plus compliqué pour les trouver en dynamo. Ci joint code où je suis passé par "Element.ElementType" et ensuite "ElementType.FamilyName" pour avoir l'information que c'est une semelle filante.

En bonus, un petit bout de code pour selectionner que les semelles filantes ;)

Restant disponible si besoin.
14876_Tri semelle filante.png
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
