Dynamo: Numéroter les éléments d'un réseau de gaine de proche en proche?

Aurore Poitrimol

22 octobre 2019

4.37K

Bonjour,

De la même manière que virginie dauzet dans la discussion Numérotation de gaine et raccords de gaine selon coordonnées, je voudrais numéroter les éléments d'un réseau de gaine sélectionné dans revit.

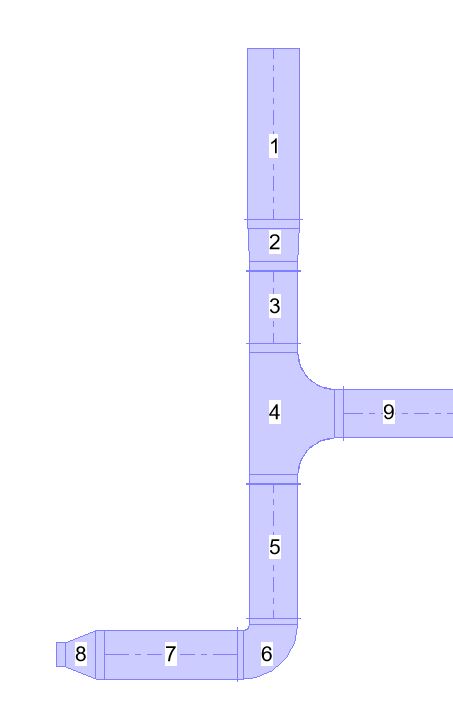

Par contre je cherche à ce que la numérotation parte d'un élément sélectionné, par exemple le début d'un réseau de gaine (tronçon n°1) et ensuite de proche en proche comme sur cette image:

.

Au départ j'ai fait une numérotation en fonction de la distance par rapport à l'élément sélectionné (n°1) mais le problème c'est que des tronçons en fin de réseau peuvent être plus près du tronçon n°1 que des tronçons intermédiaires.

Pourriez-vous m'aider à trouver un moyen de lister les éléments en fonction des éléments auxquels ils sont connectés et de les trier dans l'ordre en partant du tronçon n°1?

Merci d'avance

Photos

Réponses

Aurore Poitrimol

· 25 octobre 2019

ça fonctionne super bien!

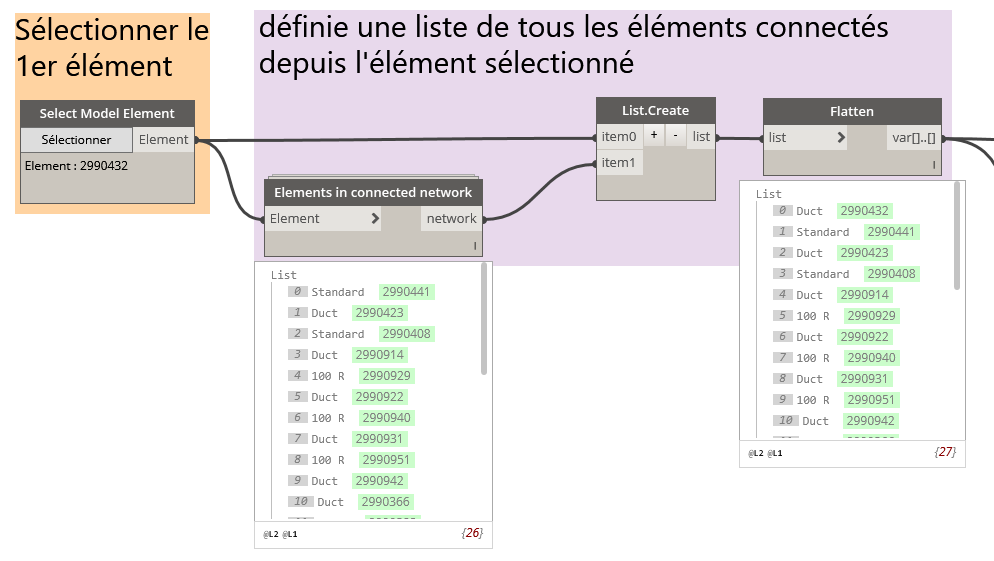

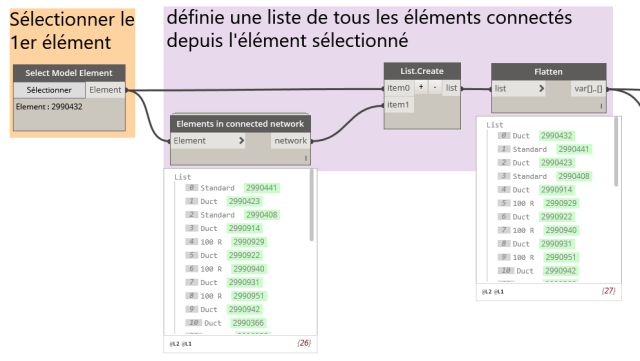

je n'ai utilisé que le nœud "Elements in connected network" du package MEPover qui fait tout le travail: c'est-à-dire la sélection de tous les éléments du réseau de gaine en partant de l'élément sélectionné. J'ai ensuite rajouté le premier élément à la liste et cela me donne la liste dans l'ordre, toute prête à numéroter

merci encore Yandi Simon !!

Yandi Simon

· 25 octobre 2019

Salut,

Le block "Distance to" est pratique pour certaines choses.
Mais il faut s'en méfier car il y a beaucoup de cas tordus dans les projets.

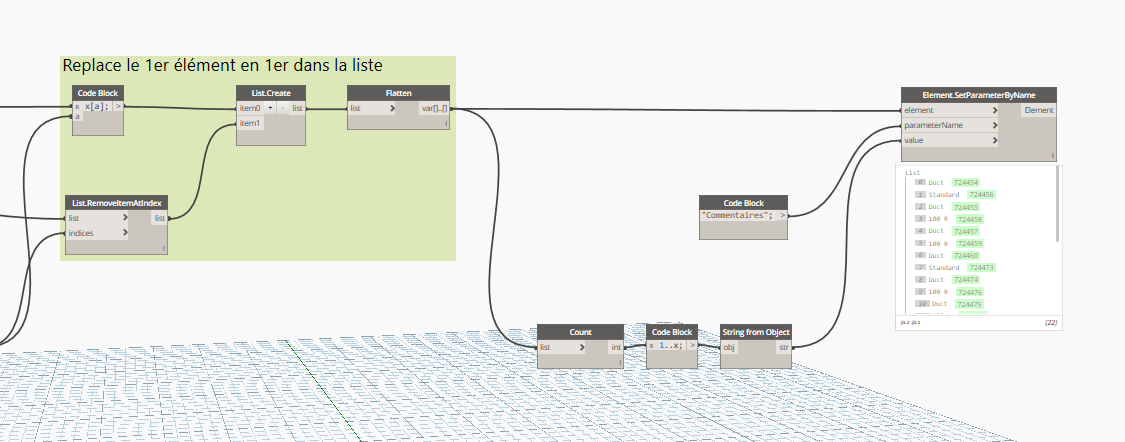

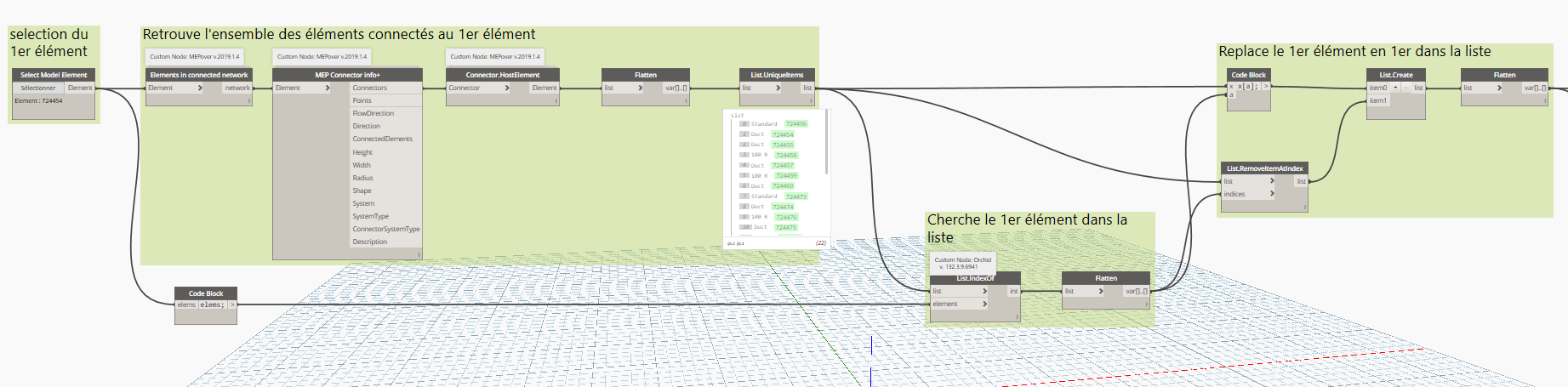

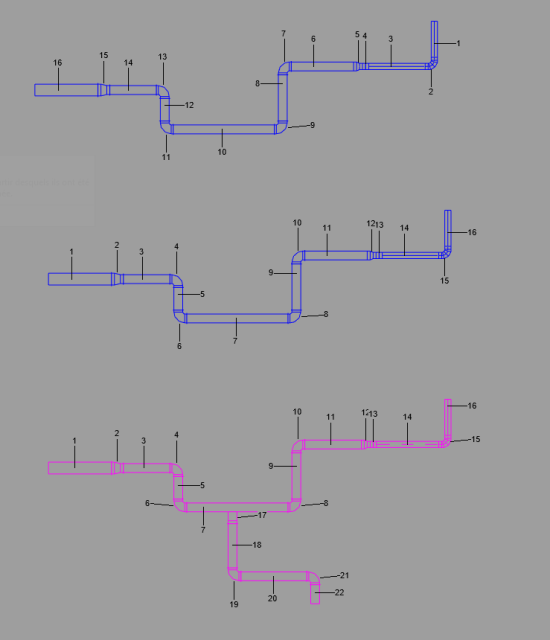

Comme le sujet m’intéressai j'ai cherché un petit peu et obtenu un résultat à peaufiner :

Aurore Poitrimol

· 24 octobre 2019

Merci beaucoup virginie dauzet et Yandi Simon pour vos réponses, je vais regarder tout ça.

Yandi Simon, je suis désolée de m'être mal fait comprendre. Mon but n'était en aucun cas d'avoir une solution toute faite et gratuite. Il était plutôt d'avoir de l'aide, comme je l'ai indiqué.

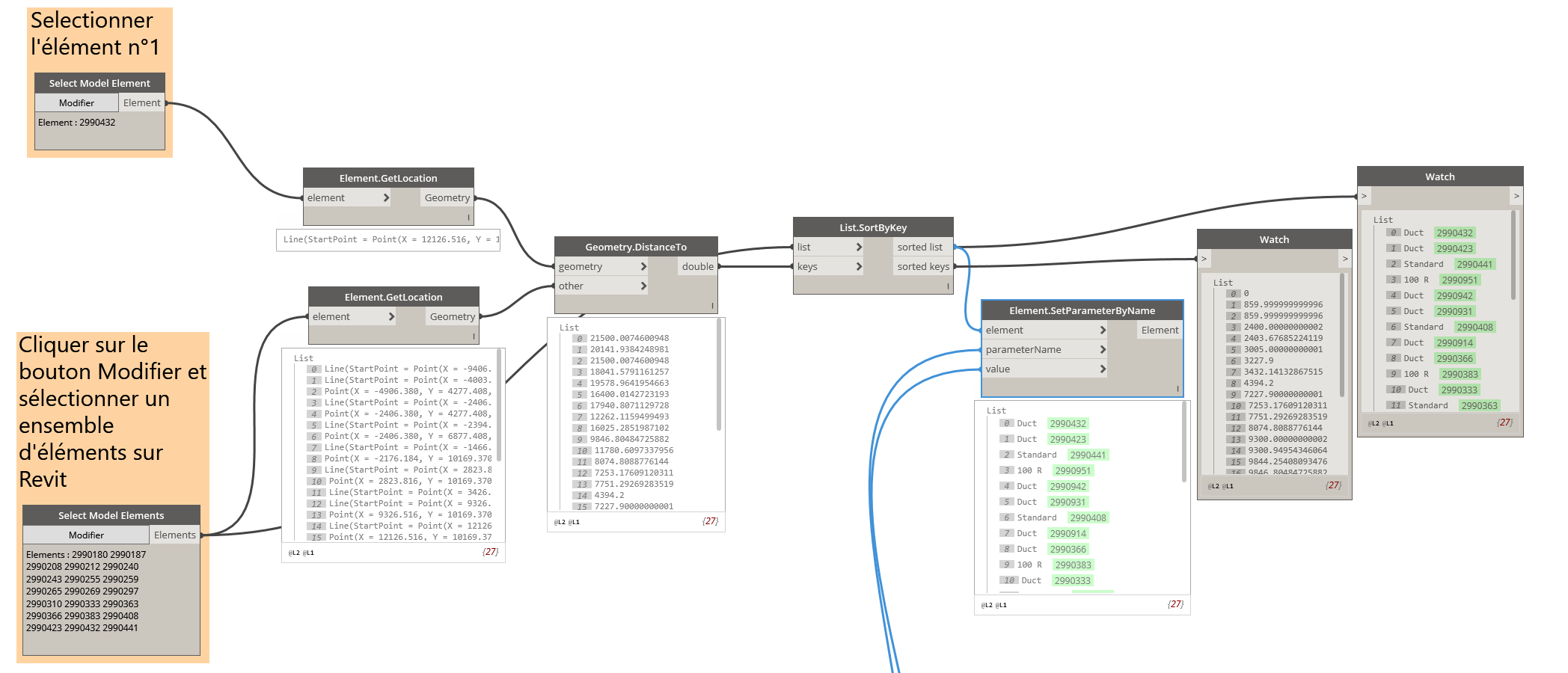

Voici mon bout de script à l'état actuel, qui sélectionne et trie en fonction de la distance par rapport a un élément sélectionné.
tri en fonction dist 1er élmt.jpg

Je n'ai pas de bout de script qui liste les éléments en fonction des éléments auxquels ils sont connectés, parce que je ne sais pas quel raisonnement adopter pour commencer. je voulais juste avoir un peu d'aide à ce sujet dans le but de progresser.

Bonne journée

virginie dauzet

· 24 octobre 2019

Bonjour Aurore,

Personnellement, j'ai laissé tombé mon script dynamo, y avait toujours un truc qui ne me convenait pas. J'ai trouvé un outil revit qui découpe mes tronçons de gaines et les numérote exactement comme je veux, et qui propose pleins d'autres fonctions qui me font gagner beaucoup de temps pour mes plans de fabrication.
https://www.cadstudio.cz/revittoolsen
Bonne journée.

Yandi Simon

· 24 octobre 2019

C'est assez "marrant" car ici les sujets traitant de dynamo ont l'air d'être des demandes au père Noël :
Une simple demande, pas un début de script, et si cela pouvait être fait vite et bien et gratuitement ce serait super !..

Râler pour râler ne rime à rien donc on va quand même apporter un élément de réponse.

Tu devrais te pencher sur le package "MEPover".
Pour les chemins de câbles, il y a un blok qui fait à peu près ce que tu demandes.
Il doit surement exister sur de la gaine.

Bonne recherche !
