Bonjour à tous,

Je souhaite placer une famille de modèle générique (réservation) dans une dalle grâce à Dynamo.
Ps : Nous travaillons en Plancher Haut donc par exemple pour le plancher Haut RdC c'est la dalle du R+1.

J'ai donc crée un script qui fonctionne et qui positionne cette famille aux coordonnées voulu en X et en Y mais pas en Z malgré que les points que je donne on des coordonnées différentes.

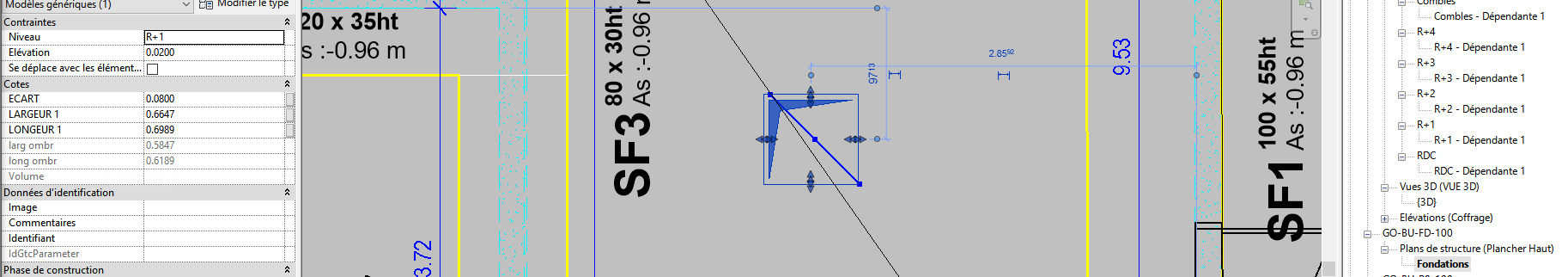

Le réservation se positionne correctement et est attachée a mon R+1 (PH RDC) mais je la vois dans mes fondations sans la voir dans mon PH RDC
Voir PJ.
Pièces jointes
Réponse acceptée Pending Moderation
Bonjour,

Il faudrait l'ensemble du script pour pouvoir répondre.

J'ai donc crée un script qui fonctionne et qui positionne cette famille aux coordonnées voulu en X et en Y mais pas en Z malgré que les points que je donne on des coordonnées différentes. --> Ne comprends pas bien

C'est Level qui donne le niveau pour positionner le famille ? (Pas la corrdonnée Z ?)

En vue 3D, la résa est bien sur la dalle basse du R+1 ?

Dans la famille, comme est géré l'affichage du symbole de la résa ?
Réponse acceptée Pending Moderation
Bonjour,
merci pour votre réponse

En réalité la réservation est attachée au PH RDC mais est positionnée dans le PB RDC, et c'est mon level qui détermine le niveau au quel la réservation est attachée. Mes coordonnées correspondent au niveau dans lequel je souhaite mettre la réservation.
Je ne sais pas exactement ce qui guide la réservation la coordonnée ou le niveau..

C'est une famille avec un symbole de trémie imbriquée et une extrusion dans un sol.

Merci
Pièces jointes
Réponse acceptée Pending Moderation
C'est pas évident de répondre.
Mais je ne comprends pas votre méthode de détermination de Z.
Dans votre cas Z est celui du niveau non ?
Mais cela ne fonctionne pas dans le cas ou la dalle est décalée du niveau (ex: 15 cm sous le niveau), ou un décaissé de dalle ?
Comment est généré la liste (X,Y) pour la position de la réservation ? n'avez vous pas un Z ?
Réponse acceptée Pending Moderation
Oui dans mon cas mon Z est celui du niveau, mais peu importe le niveau que je choisi la réservation ce positionne à l'équivalent de mon niveau 0.00 projet.

La liste des coordonnées X,Y est calculé en fonction d'une ligne de détail de revit et effectivement j'ai bien une coordonnée Z mais peu importe la coordonnée la réservation se met en 0.00
Réponse acceptée Pending Moderation
La liste des coordonnées X,Y est calculé en fonction d'une ligne de détail de revit et effectivement j'ai bien une coordonnée Z mais peu importe la coordonnée la réservation se met en 0.00 192.168


Je ne comprends pas cette partie exactement? Pouvez-vous me dire comment vous l'avez fait?

Sincèrement.
