DYNAMO Reperer visuellement un composant (mur) selon une valeur de performance non atteinte (Résistance thermique)

JD Jean-pierre DEZANNEAU
21 mars 2022
2.06K
2
Bonjour,
Novice en programmation visuelle Dynamo sur Revit, je recherche une information pour me guider dabs l'éléboration d'un script qui me permettrait de faire apparaitre visuellement ( d'une couleur distincte par exemple) un composant d'ouvrage ( mur) qui ne présenterait pas une performance minimum attendue.
Mon script s'est arreté là où je ne sais pas comment mobiliser les parametres de type (Resistance thermique, Protection contre l'incendie, etc...).
Merci à tous par avance.
JP

Photos

hxrel-u

Morphé
Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
BIMR.NET
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Spatialbound
Plateforme de simulation et de conception spatiale permettant de transformer n'importe quelle localisation réelle en environnement 3D interactif pour réaliser des analyses de confort et des simulations physiques en temps...
Pinocchio-EP
Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
VisionFlow
Outil de création et d’édition d’espaces 3D par conversation en langage naturel, destiné aux architectes, designers, paysagistes et promoteurs immobiliers.
ZWCAD
Logiciel de CAO 2D et 3D orienté dessin DWG, permettant aux architectes, ingénieurs et modeleurs de produire et modifier des plans, annotations et mises en page tout en exploitant des...
Forma Building Design
Logiciel de conception et d'analyse en phase d'esquisse accessible en ligne, permettant de modéliser des bâtiments géolocalisés, d'automatiser les façades et les plans pour les architectes et modeleurs BIM.
DesignLCA
Plugin d'analyse du cycle de vie intégré à Archicad permettant d'estimer l'impact climatique des projets à partir de la maquette 3D.
TC-BIM
Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Raumtool 3D IFC-Import
Module complémentaire permettant d'importer et de corriger des maquettes IFC pour préparer un modèle de bâtiment exploitable dans les logiciels de calcul thermique, énergétique et CVC de l'éditeur.
PIComposer Basic Edition
Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Open BIM Analytical Model
Application de modélisation permettant de générer et d'éditer des modèles analytiques géométriques à partir de projets IFC pour les études thermiques et acoustiques des ingénieurs du bâtiment.
Mc4Suite
Logiciel modulaire de calcul et de conception technique du bâtiment sous AutoCAD, dédié à l'énergétique, aux réseaux CVC, à l'acoustique et à l'antincendie, intégrant des flux de travail BIM via...
LINEAR Solutions
Plugin de conception et de calcul MEP pour Revit et AutoCAD permettant de modéliser les réseaux, d'analyser le bâtiment et de dimensionner les installations techniques jusqu'à la production de listes.
Lesosai
Logiciel de calcul énergétique et environnemental permettant le dimensionnement CVC, les certifications réglementaires et l'analyse de cycle de vie à partir de maquettes numériques IFC ou gbXML.
IDA ICE
Logiciel de simulation de performance des bâtiments permettant d'analyser les consommations, le confort thermique, la lumière du jour et les systèmes CVC via une intégration avancée des maquettes IFC.
GSA
Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
ggRhinoIFC
Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
CYPETHERM
Logiciel de simulation thermique et énergétique permettant de réaliser des calculs de charges, des vérifications réglementaires et des analyses de variantes à partir de modèles 3D ou BIM intégrés.
CYPE Construction Systems
Logiciel de définition des systèmes constructifs multicouches à partir d'une maquette BIM, permettant de contrôler la cohérence des épaisseurs et de générer des rapports descriptifs et des vues 3D.
BIM HVACTool
Logiciel de simulation bâtiment orienté CVC permettant d'analyser les flux d'air, l'énergie, la lumière du jour et la qualité de l'air à partir de modèles BIM ou de géométries 3D...
ArcGIS Pro
Logiciel SIG bureautique centralisant cartes 2D, scènes 3D et données spatiales pour visualiser, éditer et analyser des projets complexes, notamment dans les domaines de l'urbanisme et des infrastructures.
abstractBIM
Outil de traitement de données BIM qui reconstruit une géométrie cohérente à partir d'IFC architecturaux pour la simulation thermique, les métrés et l'analyse de données sans remodelage manuel.
Fologram
Plugin reliant Rhino et Grasshopper à des appareils de réalité mixte pour visualiser des modèles, piloter des interactions paramétriques et assister la fabrication ou l'implantation sur site.

hxrel-m

Kroqi
Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
A la une
Kabandy
Plateforme cloud de gestion des quantités de construction à partir de maquettes BIM, elle lit les fichiers IFC et Revit, extrait les métadonnées, relie les éléments à des métrés visuels...
A la une
Guerrilla Ops
Outil open source de gestion et d'exploration de données d'actifs centré sur COBie, permettant de parcourir les équipements, gérer les documents et auditer la qualité des classeurs directement dans le...
MACHINE AEC
Plateforme d'analyse de maquettes numériques fédérées au format IFC permettant de détecter des risques constructifs et d'assurer une révision professionnelle via BCF.
Syntopy
Plateforme web regroupant une bibliothèque d'analyse spatiale et des applications de modélisation topologique pour les BIM managers et architectes.
Pinocchio-EP
Logiciel de simulation énergétique en ligne exécutant EnergyPlus pour créer des modèles géométriques, restituer les consommations et générer des bâtiments de référence Appendix G.
SiloLink
Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Open Planner Studio
Logiciel de planification de chantier orienté Gantt ouvrant directement les fichiers Microsoft Project et Primavera P6 pour les enregistrer en IFC.
Conduit AEC
Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Forma Bluebeam Connector
Connecteur cloud reliant Autodesk Forma et Bluebeam pour faire circuler des PDF de revue entre les environnements, conserver les annotations via le slip sheeting et prendre en charge les transferts...
Ploterr
Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
SDK Web Géoplateforme
Bibliothèque JavaScript permettant d'intégrer une cartographie interactive 2D et 3D dans des pages web à partir des fonds et services IGN pour les développeurs et urbanistes.

hxrel-t

nVibe
Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Reiner AI
Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Gradon
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
ARES Neo
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Conduit AEC
Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Forma Construction Connect
Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Volve
Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
PIComposer Basic Edition
Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...

Solutions citées

Dynamo
Environnement de programmation visuelle pour la conception calculatoire, il assemble des graphes de nœuds...
Revit
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

FB François Bastier
·
"Dynamo, ou comment tirer sur un moustique avec un canon", comme j'aime à le dire.

Je sais que le propos suivant n'est pas une réponse directe, mais je suis curieux de comprendre la motivation de l'utilisation de Dynamo dans ce cas :

Donc, y'a-t-il une raison pour laquelle vous souhaitez passer par Dynamo pour faire ce que les filtres d'affichage, les gabarits de vues et les types de vues font déjà ? Sachant que pour gagner en efficacité, le script Dynamo doit quand même faire appel à un filtre qu'il faut donc créer dans le modèle.

Toutes ces fonctions sont là pour ça et vous vous épargnerez le travail de contrôle manuel puisque vous pouvez appliquer ces filtres à des gabarits de vue, gabarits de vue que vous appliquez ensuite à des types de vues (voire même spécifier une arborescence de vue), le tout enregistré dans votre gabarit d'agence. Vous n'auriez donc pas à lancer le script dès que vous voulez faire un contrôle puisque votre base de données serait déjà prête à l'emploi.

Info complémentaire, parce que pourquoi pas : il est possible de créer une règle de mise en forme similaire dans les nomenclatures.
JD Jean-pierre DEZANNEAU
·
Merci beaucoup pour votre aide. Je reviens vers vous avec le script finalisé. JP
RG Raphaël Georges
·
Bonjour Jean-Pierre,

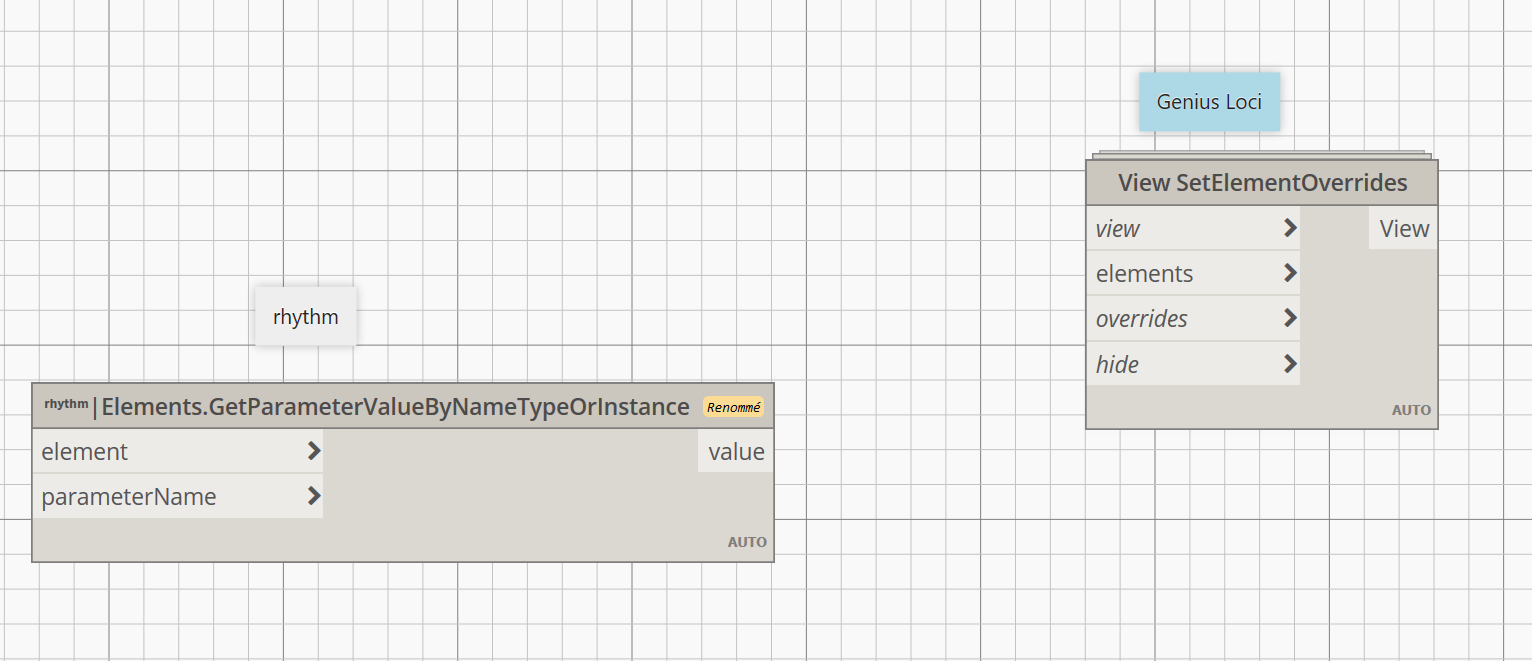

Je te conseille le package rhythm pour récupérer la valeur de type d'un élément. Si les packages te sont inconnus, voici un lien vers l'aide.

Une fois que tu as récupéré les éléments qui t'intéressent, soit tu procèdes par remplacement de graphique soit tu affectes un paramètre sur lequel tu filtres.

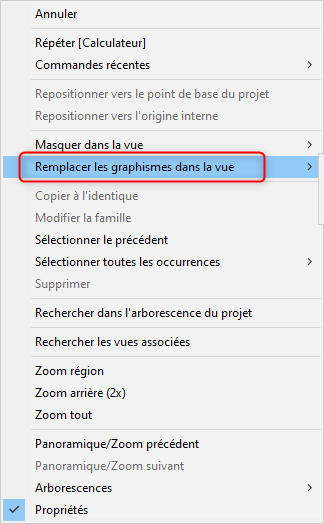

Je ne suis pas particulièrement fan de la première solution (voir menu contextuel). Elles sont propres à la vue donc si tu souhaites visualiser ces murs sur une 3D et une vue en plan, tu devras faire un remplacement sur chaque vue. Ensuite si tu souhaites réinitialiser l’apparence de la vue, c’est moins direct qu’en désactivant un filtre. Tu peux utiliser le package Genius Loci, il y en a d'autres mais je sais que son auteur rôde sur ce forum Alban de Chasteigner :D

Pour le filtre, tu identifies les éléments via un paramètre (si je fais ça rapidement sur une maquette détachée, je mets « X » dans « Commentaires »). Là tu peux utiliser le SetParameterByName natif.

J'espère avoir été assez clair, n'hésites pas à utiliser le primer plus haut ou à visionner les vidéos officielles, il y en a d'autres sur Youtube.

Raphaël
