Bonjour, utilisez vous ce type de script ?

https://revitbeyondbim.wordpress.com/2016/05/26/clearance-height-on-stairs-watch-your-head/

ce dernier vérifie la hauteur de l'échappée d'escalier.



Perso je n'arrive pas a le faire fonctionner chez moi, j'ai des erreurs que je ne comprend pas.

si parmi vous il y a une personne qui peux m'aider a le corriger ou m'éclairer sur mes erreurs.

Merci par avance.

Dynamo core 2.5.0.7460
Dynamo Revit 2.5.0.7586
Pièces jointes
Réponse acceptée Pending Moderation
Bonjour,

Il faut commencer par mettre les noms de paramètres à jour selon la version française…. ou utiliser revit en ENU
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 1
Réponse acceptée Pending Moderation
je viens de tester sur revit EN. et le script marche sur le fichier revit fourni.
mais pas sur mon projet.
aurez tu un tuto ou exemple sur l'adaptation du script pour revit fr ?

Merci
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 2
Réponse acceptée Pending Moderation
je n'arrive pas a le faire marcher sur mon projet, je ne sait pas comment le rendre compatible avec revit fr
si possible de m'expliquer la démarche ?
Merci
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 3
Réponse acceptée Pending Moderation

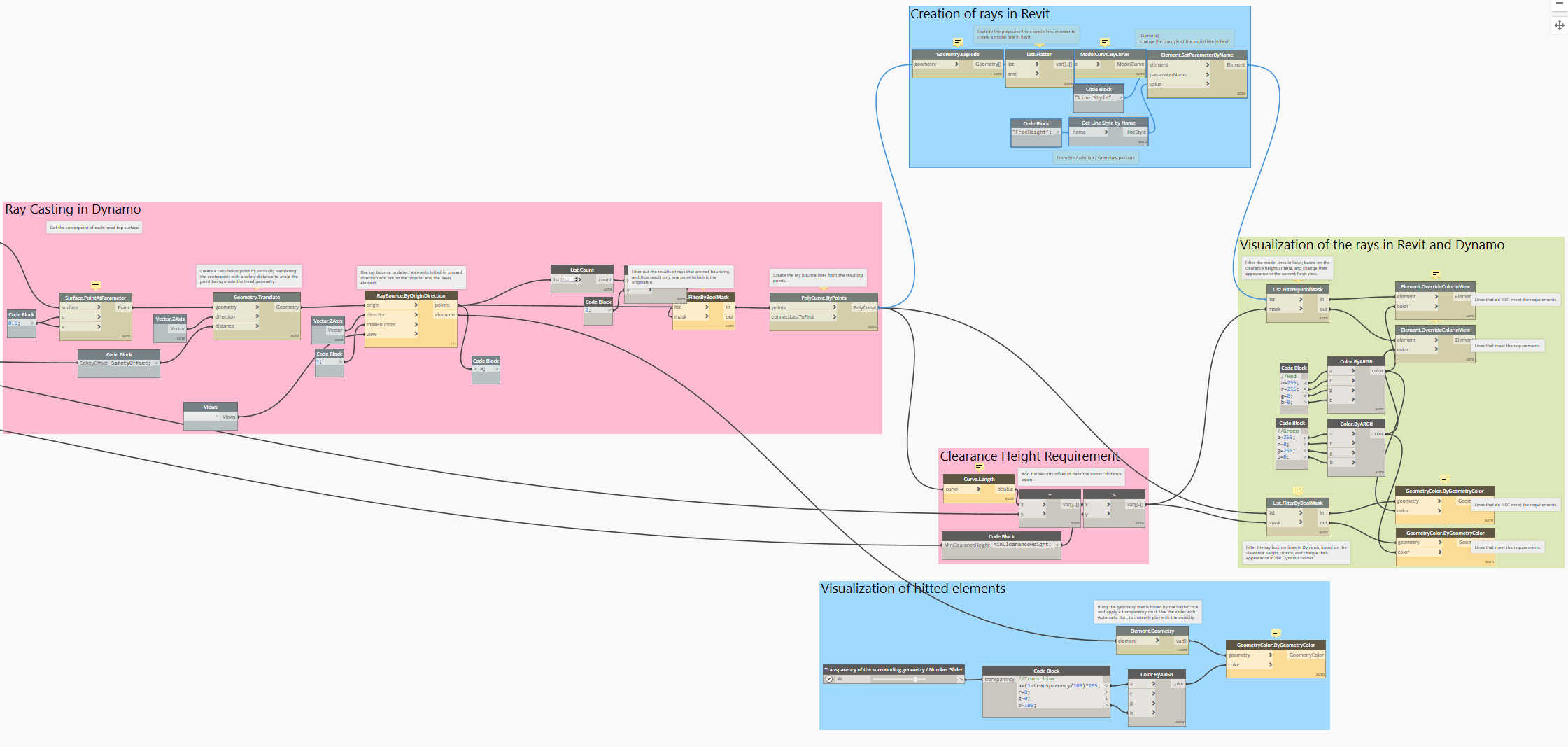

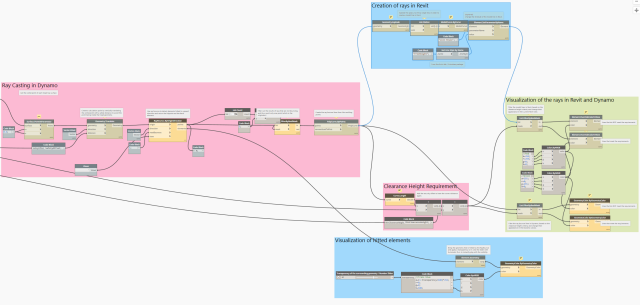

Dans la partie 2 "Detection of top surfaces of treads and landings" du script, il faut changer les paramètres "Actual Tread Depth" et "Width" qui sont les noms des paramètres anglais, et les mettre en français.

Dans la partie Creation of rays in Revit il faut mettre un nom de ligne de modèle présent dans le fichier à la place de "FreeHeight" et changer "Line Style" par "Style de ligne"

Dans la partie "Ray casting in Dynamo" le nœud Views il faut choisir une vue....
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 4
Réponse acceptée Pending Moderation
Merci,
voila j'ai bien remplacer les param Ang par les param Fr, mais le script ne marche pas chez moi.
voila la correspondance des paramètres:
"Profondeur réelle des marches";

"Actual Tread Depth"; === > "Profondeur réelle des marches";
"Widht"; ===> "Largeur";
"Line Style"; === > "Style de lignes";

et j'ai bien changer le type de ligne dans le code block, choix de la vu, sélection de l'escalier...etc.
  1. il y a plus d'un mois
  2. Maquette numérique
  3. # 5
Réponse acceptée Pending Moderation
Sujet résolut.
Merci
