Bonjour,
Je suis complètement novice avec Dynamo.
Après pas mal de recherches j'ai réussi à importer des données XYZ depuis un excel.
Maintenant je bloque sur deux points :
1) créer une famille de volume paramétrique (nommée ct) et faire un balayage de cette famille suivant la courbe créée depuis un point défini dans la famille
2) afficher la courbe créée dans dynamo dans revit... (j'ai pourtant mis le point de base projet sur le 1er point de ma courbe)
Je joins le fichier rvt global (avec les bonnes coordonnées), le volume chargé et le .dyn pour être plus clair
Si quelqu'un peut m'aider ce serait vraiment sympa.
Merci
Je suis complètement novice avec Dynamo.
Après pas mal de recherches j'ai réussi à importer des données XYZ depuis un excel.
Maintenant je bloque sur deux points :
1) créer une famille de volume paramétrique (nommée ct) et faire un balayage de cette famille suivant la courbe créée depuis un point défini dans la famille
2) afficher la courbe créée dans dynamo dans revit... (j'ai pourtant mis le point de base projet sur le 1er point de ma courbe)
Je joins le fichier rvt global (avec les bonnes coordonnées), le volume chargé et le .dyn pour être plus clair
Si quelqu'un peut m'aider ce serait vraiment sympa.
Merci
0
Undo
Votes
Bonjour Mickael, et Bonne Année chez IOA!
J'étais chez IOA en 2018...

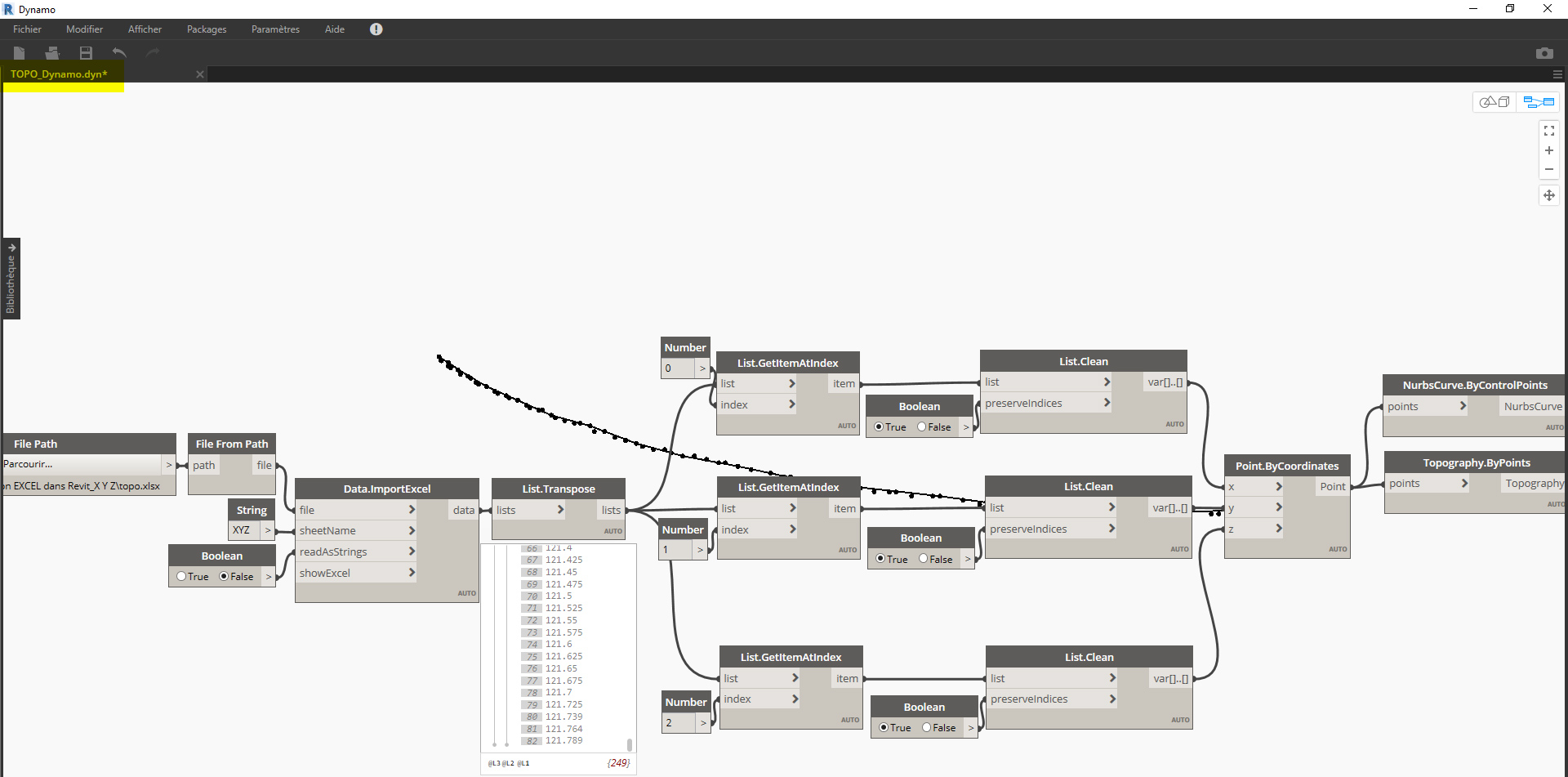

J'ai essayé de faire l'extraction de tes points

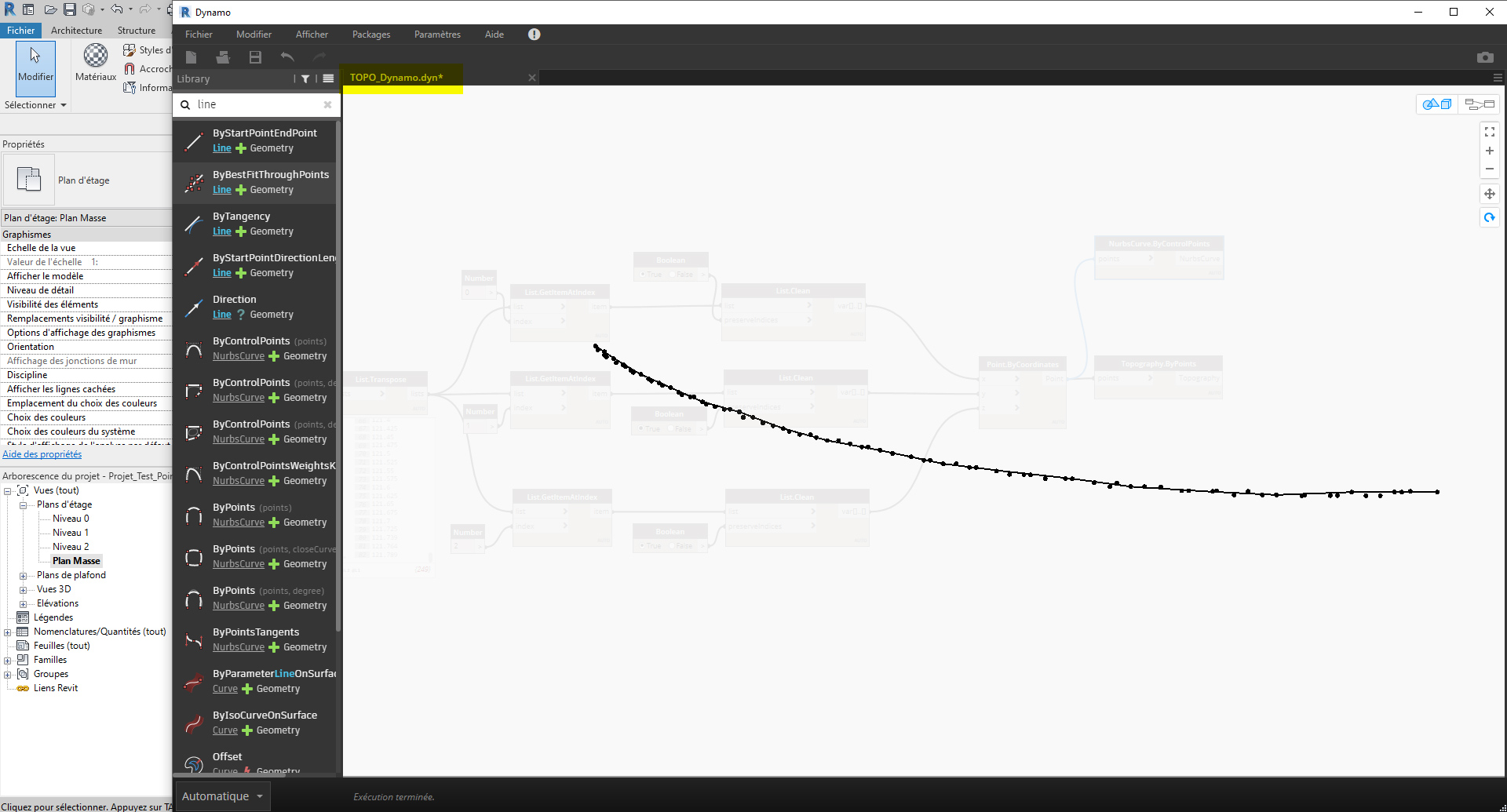

Sur Dynamo on obtient une ligne, par contre cette ligne n'est pas visible dans Revit
En appliquant le nœud Topo ça ne donne rien, je pense qu'il faudrait 3 ou 4 points supplémentaires qui ne soient pas dans l'alignement des autres
Je t'adresse en PJ le script Dynamo
0, 1, 2 = X, Y, Z
Bon courage
Christian
J'étais chez IOA en 2018...
J'ai essayé de faire l'extraction de tes points
Sur Dynamo on obtient une ligne, par contre cette ligne n'est pas visible dans Revit
En appliquant le nœud Topo ça ne donne rien, je pense qu'il faudrait 3 ou 4 points supplémentaires qui ne soient pas dans l'alignement des autres
Je t'adresse en PJ le script Dynamo
0, 1, 2 = X, Y, Z
Bon courage
Christian
0
Undo
Votes
Bonjour Mickael,
En PJ: Test à partir de ton fichier:
_Extraction des points Excel dans Dynamo
_Extraction des points Dynamo dans Revit
_Création d'une famille à répartir sur chaque point
En PJ: Test à partir de ton fichier:
_Extraction des points Excel dans Dynamo
_Extraction des points Dynamo dans Revit
_Création d'une famille à répartir sur chaque point
0
Undo
Votes
Bonjour Christian,
j'ai regardé ce que tu as fait. Merci pour ton aide.
J'ai réussi à faire la même chose en moins compliqué.

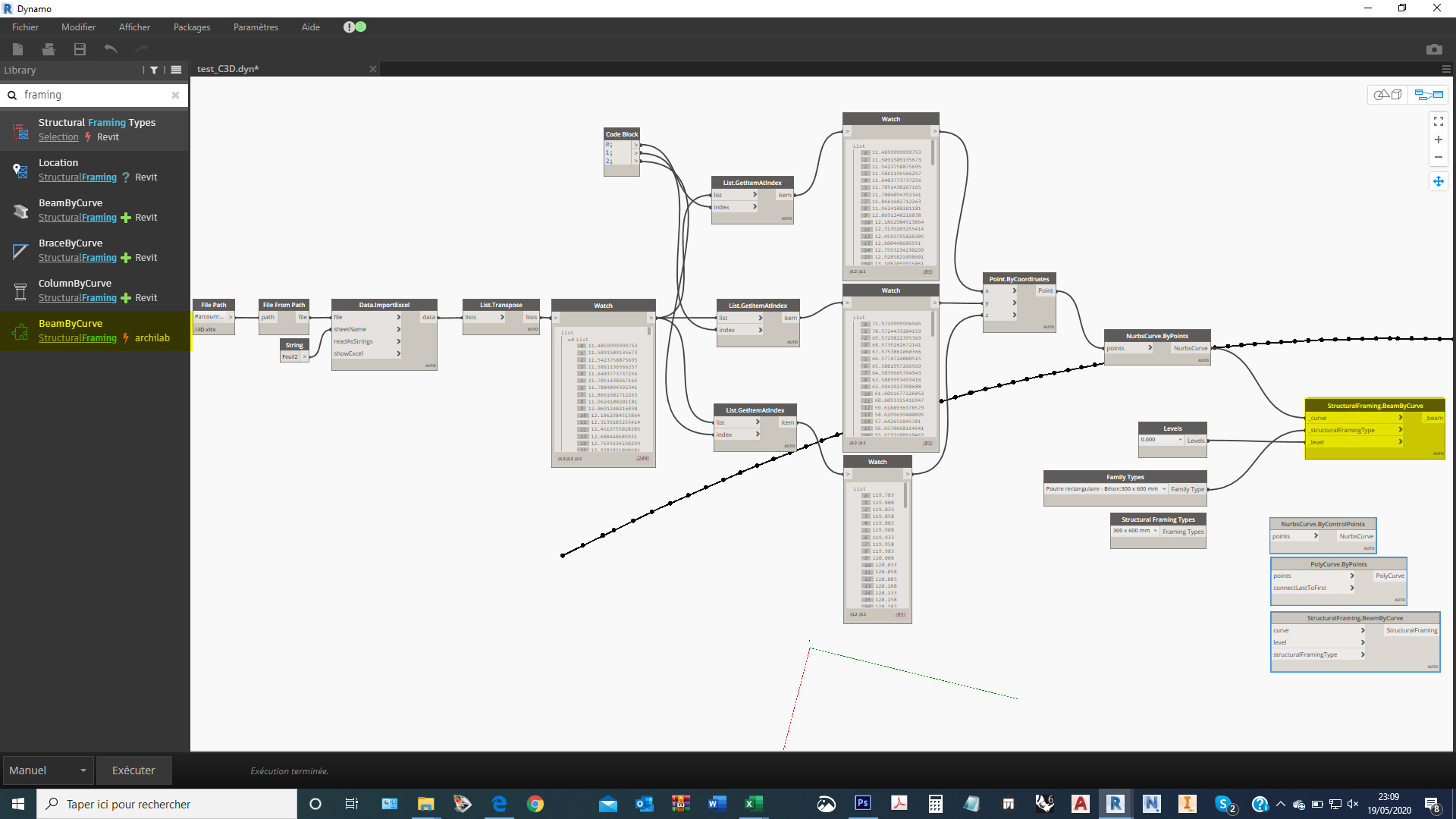

Malheureusement j'ai toujours une erreur à la fin sur le noeud structural framing beam by curve. (Unable to obtain a plane curve for the curve-driven instance)
Je pense que Dynamo n'est pas capable de faire une extrusion XYZ avec les points que je donne.
Y a t'il un moyen de contourner le problème ?
Merci
j'ai regardé ce que tu as fait. Merci pour ton aide.
J'ai réussi à faire la même chose en moins compliqué.
Malheureusement j'ai toujours une erreur à la fin sur le noeud structural framing beam by curve. (Unable to obtain a plane curve for the curve-driven instance)
Je pense que Dynamo n'est pas capable de faire une extrusion XYZ avec les points que je donne.
Y a t'il un moyen de contourner le problème ?
Merci
0
Undo
Votes
Bonjour Mickael,
J'ai pas trop de temps, je regarderai plus tard,
En ouvrant, il y a un message d'erreur par rapport au fichier Excel, si ça se trouve, s'est juste un problème de virgule ou de point dans Excel > je viens de modifier l'Excel
Pour le reste y a rien à dire sur le script, j'arrivais au même résultat que toi j'imagine le dernier nœud est en jaune avec un message comme quoi il n'a pas de plan pour la famille…

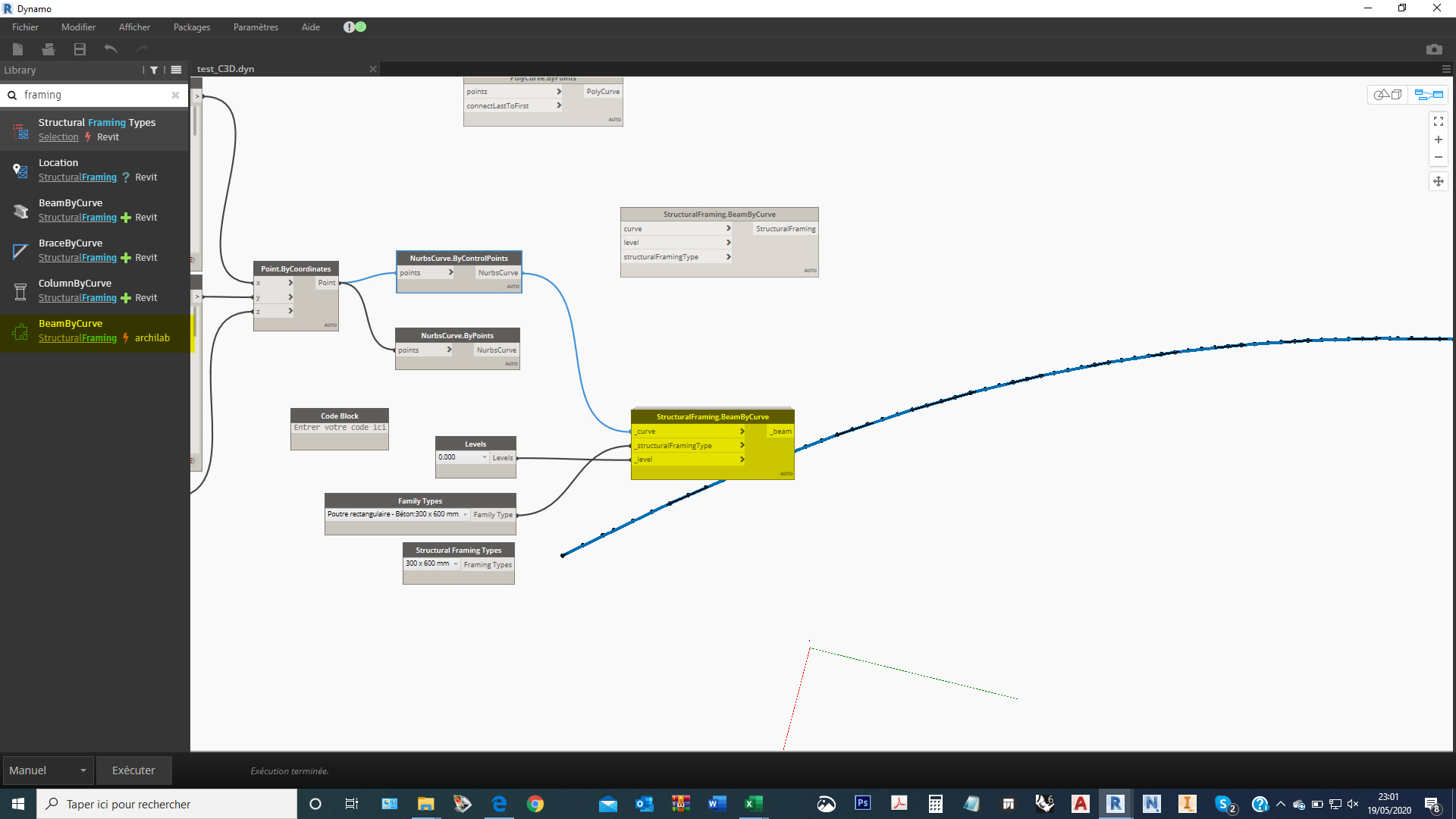

J'ai essayé un nœud de chez Archilab (Package à télécharger), c'est à peu près le même truc que le dernier nœud Dynamo, et là ça marche, enfin au moins la trajectoire
à bientôt
Christian
J'ai pas trop de temps, je regarderai plus tard,
En ouvrant, il y a un message d'erreur par rapport au fichier Excel, si ça se trouve, s'est juste un problème de virgule ou de point dans Excel > je viens de modifier l'Excel
Pour le reste y a rien à dire sur le script, j'arrivais au même résultat que toi j'imagine le dernier nœud est en jaune avec un message comme quoi il n'a pas de plan pour la famille…
J'ai essayé un nœud de chez Archilab (Package à télécharger), c'est à peu près le même truc que le dernier nœud Dynamo, et là ça marche, enfin au moins la trajectoire
à bientôt
Christian
0
Undo
Votes
Bonjour Mickael,
J'ai repris le problème,
En fait il ne faut pas lancer le Dynamo depuis le projet, mais depuis une famille Modèle générique adaptative
(il y a des points à problèmes à partir de ~70, jusqu'à la fin, il doit y avoir une inversion entre les X & Y)
La méthode détaillée c'est le tuto du viaduc > https://revit-memo.blogspot.com/2020/03/revit-2020dynamoexceletude-de.html
J'ai pas vraiment essayé d'associer une famille de poutre comme tu voulais le faire,

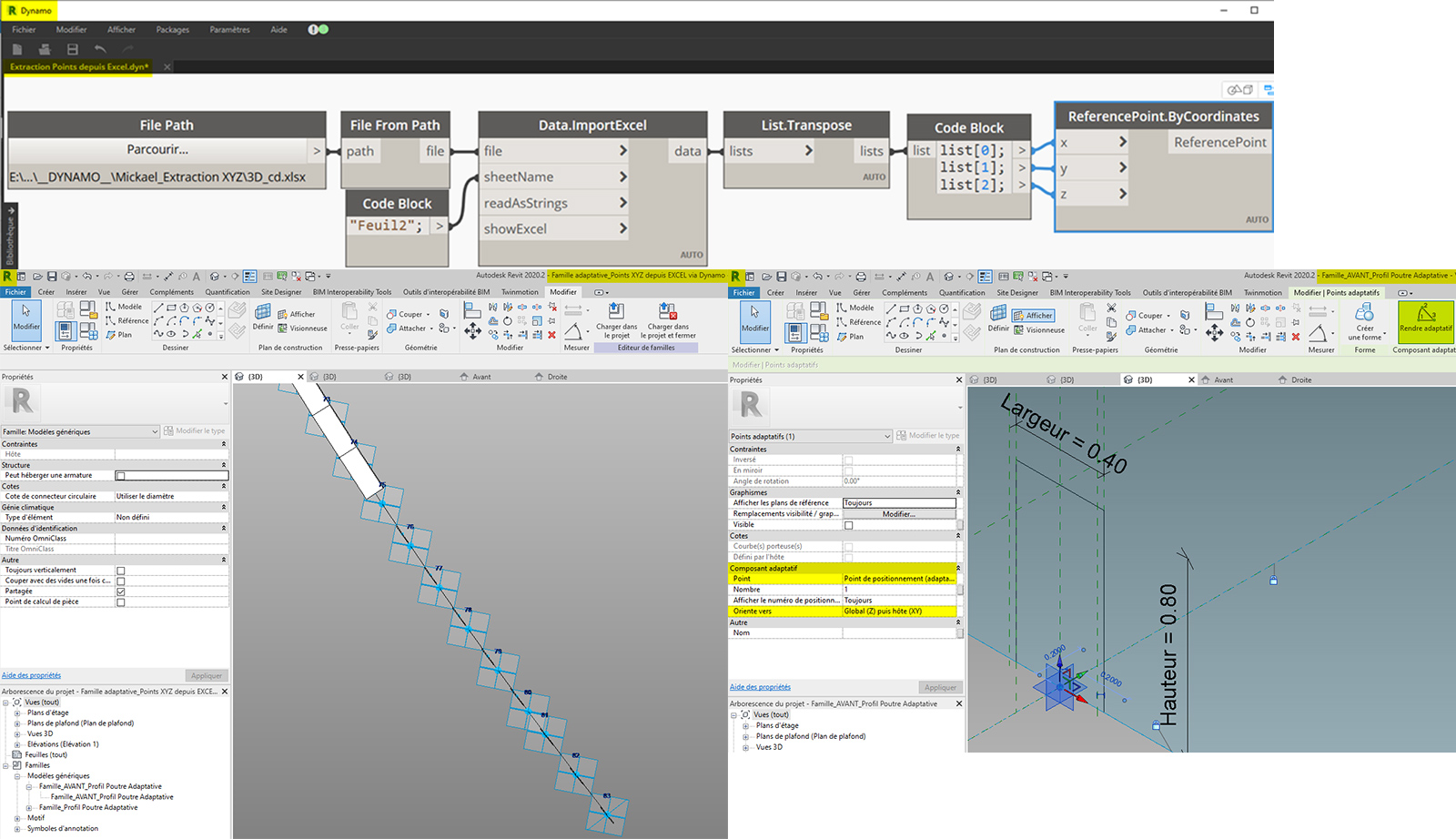

J'ai repris le script Dynamo mais en ouvrant d'abord une famille modèle générique adaptative > après le nœud de la fin > Regeneration Point By Coordinates les points sont dans Revit
Dans Revit, je sélectionne tous les points et je les transforment en Points adaptatifs, ensuite je fais une ligne de modèle (accrochage 3D) entre les points
Je fais une nouvelle famille adaptative pour le profil de la poutre (tuto > https://revit-memo.blogspot.com/2020/02/revit-2020extrusion-3dsans-roulis.html)
Dans la famille avec la trajectoire, je divise la trajectoire
Je charge la famille profil de la poutre

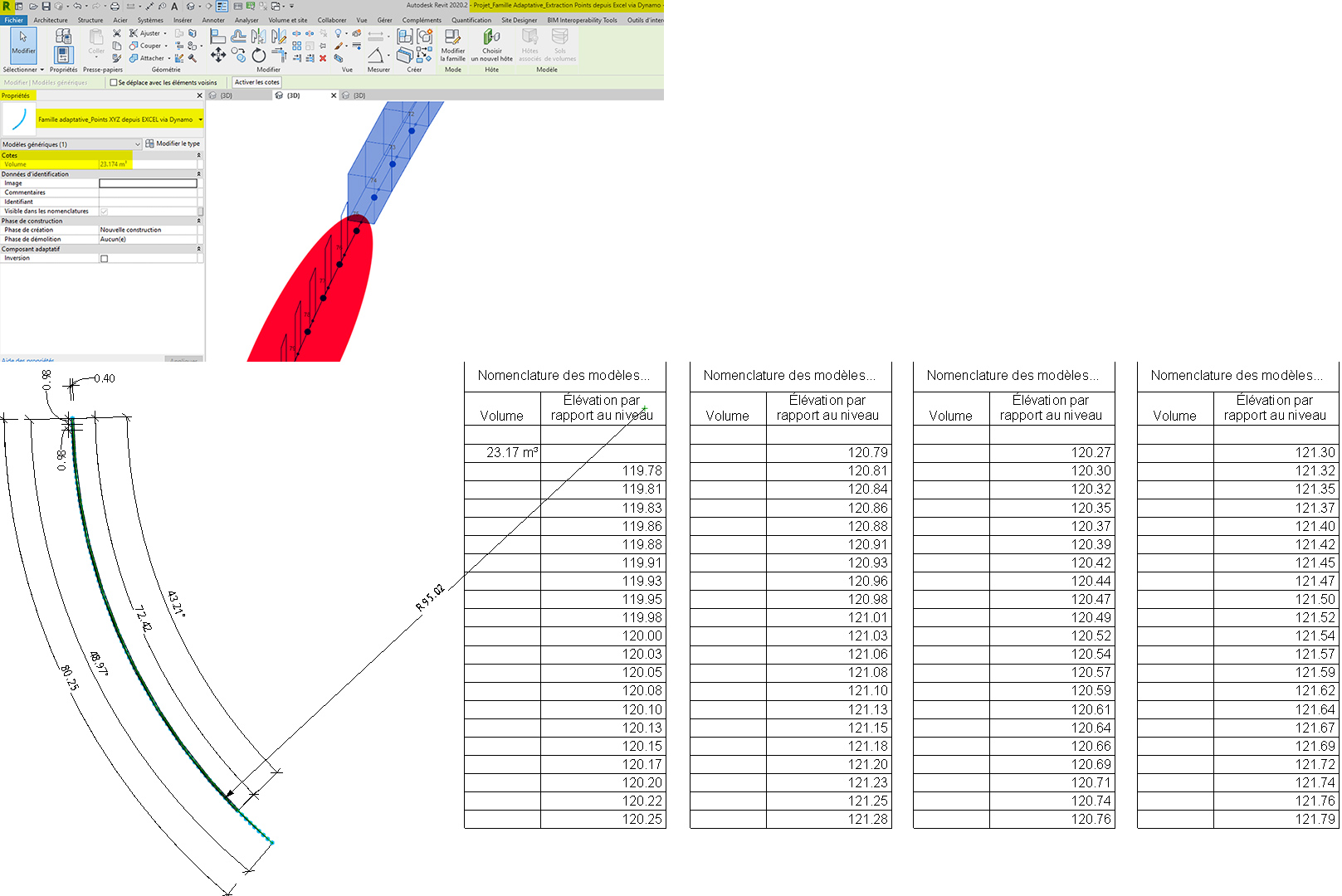

Je répète la famille poutre le long de la trajectoire (c'est là que j'ai eu un problème avec les points à partir de 70 > le profil se place parallèle par rapport à la trajectoire alors qu'il est perpendiculaire jusqu'alors)
Je fais une forme
Et je charge le tout dans un projet
Au niveau infos, c'est maigre: le volume total, et l'altitude des points de base
J'ai pas poussé plus loin pour aujourd'hui
à bientôt,
Christian
J'ai repris le problème,
En fait il ne faut pas lancer le Dynamo depuis le projet, mais depuis une famille Modèle générique adaptative
(il y a des points à problèmes à partir de ~70, jusqu'à la fin, il doit y avoir une inversion entre les X & Y)
La méthode détaillée c'est le tuto du viaduc > https://revit-memo.blogspot.com/2020/03/revit-2020dynamoexceletude-de.html
J'ai pas vraiment essayé d'associer une famille de poutre comme tu voulais le faire,
J'ai repris le script Dynamo mais en ouvrant d'abord une famille modèle générique adaptative > après le nœud de la fin > Regeneration Point By Coordinates les points sont dans Revit
Dans Revit, je sélectionne tous les points et je les transforment en Points adaptatifs, ensuite je fais une ligne de modèle (accrochage 3D) entre les points
Je fais une nouvelle famille adaptative pour le profil de la poutre (tuto > https://revit-memo.blogspot.com/2020/02/revit-2020extrusion-3dsans-roulis.html)
Dans la famille avec la trajectoire, je divise la trajectoire
Je charge la famille profil de la poutre
Je répète la famille poutre le long de la trajectoire (c'est là que j'ai eu un problème avec les points à partir de 70 > le profil se place parallèle par rapport à la trajectoire alors qu'il est perpendiculaire jusqu'alors)
Je fais une forme
Et je charge le tout dans un projet
Au niveau infos, c'est maigre: le volume total, et l'altitude des points de base
J'ai pas poussé plus loin pour aujourd'hui
à bientôt,
Christian
