Façade en mur rideau incliné sur Revit
YF
Youssef FARAZDAG
25 septembre 2018
5566 0 2 0
Bonjour à tous,
Je cherche à modéliser une façade en mur rideau, dont le bord supérieur est incliné. Le problème c'est que dès que j'affecte une famille à mes panneaux de murs rideaux, ça ne marche pas avec le découpage incliné du bord supérieur de la façade : les panneaux finissent par disparaître (cf. photo ci-jointe)
Si quelqu'un s'y connaît en modélisation de mur rideau incliné (avec des panneaux personnalisés), je lui serai grandement reconnaissant !

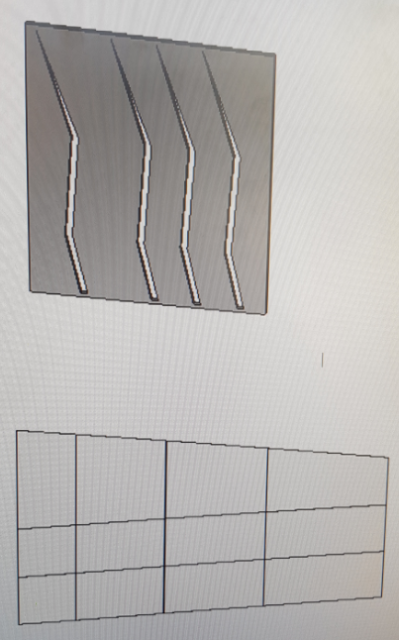

Sur la photo jointe, en haut le panneau souhaité, et en bas le découpage de mur rideau souhaité (bien sûr ça marche sur un panneau plein, mais pourquoi pas sur le panneau personnalisé du haut ??)
Je cherche à modéliser une façade en mur rideau, dont le bord supérieur est incliné. Le problème c'est que dès que j'affecte une famille à mes panneaux de murs rideaux, ça ne marche pas avec le découpage incliné du bord supérieur de la façade : les panneaux finissent par disparaître (cf. photo ci-jointe)
Si quelqu'un s'y connaît en modélisation de mur rideau incliné (avec des panneaux personnalisés), je lui serai grandement reconnaissant !
Sur la photo jointe, en haut le panneau souhaité, et en bas le découpage de mur rideau souhaité (bien sûr ça marche sur un panneau plein, mais pourquoi pas sur le panneau personnalisé du haut ??)
Images
Réponses
Bonjour,
Si ma mémoire ne me fais pas défaut, vous devez utiliser un composant adaptatif pour le panneau.
Voilà
Si ma mémoire ne me fais pas défaut, vous devez utiliser un composant adaptatif pour le panneau.
Voilà
DB
Si non envoyé moi votre fichier
DB
Salut,
La famille de panneau par défaut est faite pour des panneaux rectangulaires. On doit arriver ici à sa limite.
Pourquoi un murs rideau plutôt qu'un mur avec le profil qui va bien plus une famille qui perse la forme que tu veux? Doit tu ensuite placer des meneaux par la suite . ou compter ces plaques?
Gaëtan
La famille de panneau par défaut est faite pour des panneaux rectangulaires. On doit arriver ici à sa limite.
Pourquoi un murs rideau plutôt qu'un mur avec le profil qui va bien plus une famille qui perse la forme que tu veux? Doit tu ensuite placer des meneaux par la suite . ou compter ces plaques?
Gaëtan
GD

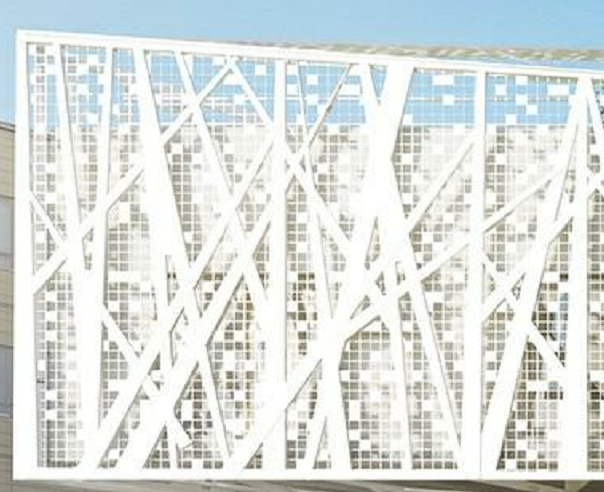

Merci de votre retour, je dois modéliser une façade dans cet esprit là (pièce jointe)
Du coup, j'hésite entre mur rideau classique (ce que j'ai décris avant), et mur classique (mais il me semble que ce soit moins adapté, car il faut modifier le matériau, et faire beaucoup de copier coller de mini-murs, pour avoir la forme générale.
Du coup, j'hésite entre mur rideau classique (ce que j'ai décris avant), et mur classique (mais il me semble que ce soit moins adapté, car il faut modifier le matériau, et faire beaucoup de copier coller de mini-murs, pour avoir la forme générale.
YF
Merci d'avance
YF
Youssef FARAZDAG dmasteeldesign@gmail.com
DB
Perso je réaliserai un mur fin sur le quel j'applique un amatériau qui découpe avec le motif des petits carreaux, la taille de la texture aura la taille de ton mur.
Puis en premier plan des brides de murs in situ pour faire les bandes.
Puis en premier plan des brides de murs in situ pour faire les bandes.
