bonjour les experts

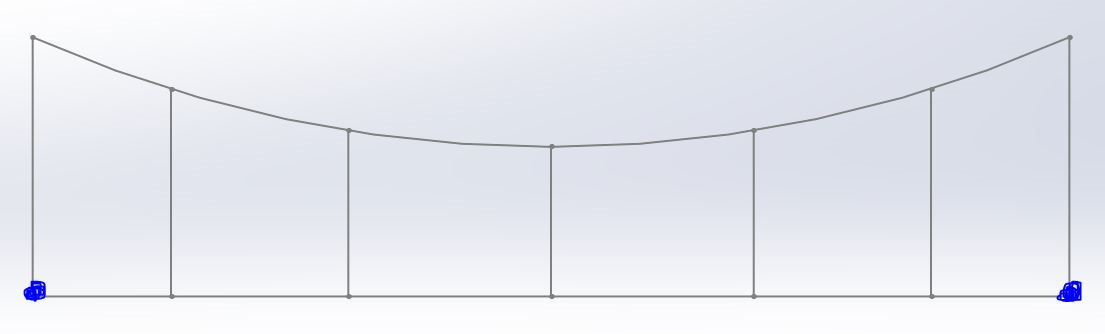

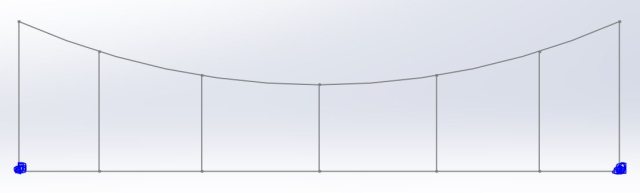

Etant tous nouveau sur revit et dynamo, je souhaite creer une famille adaptive avec deux points (en bleu voir PJ) qui pourrais gere la longeur tout en faisant varié plus ou moins la courbe et en y rajoutant des barreaux verticaux.
cdt
Etant tous nouveau sur revit et dynamo, je souhaite creer une famille adaptive avec deux points (en bleu voir PJ) qui pourrais gere la longeur tout en faisant varié plus ou moins la courbe et en y rajoutant des barreaux verticaux.
cdt
0
Undo
Votes
Bonjour,
J'ai déposé sur HexaBIM une famille adaptative et le script Dynamo pour réaliser des portails, je n'ai pas essayé la forme courbe...
J'ai déposé sur HexaBIM une famille adaptative et le script Dynamo pour réaliser des portails, je n'ai pas essayé la forme courbe...
0
Undo
Votes
bonjour
merci pour ta réponse ainsi que ton blog wouaaa chapeau ça mérite une prime
.
pense tu que c'est possible de le faire dans dynamo ?
cdt
merci pour ta réponse ainsi que ton blog wouaaa chapeau ça mérite une prime
.pense tu que c'est possible de le faire dans dynamo ?
cdt
0
Undo
Votes
Bonjour,
Merci pour ton message,
Oui je pense que ça doit être possible, je n'ai pas essayé pour ce cas précis mais à l'occasion je vais tester
Cordialement,
Merci pour ton message,
Oui je pense que ça doit être possible, je n'ai pas essayé pour ce cas précis mais à l'occasion je vais tester
Cordialement,
0
Undo
Votes
re

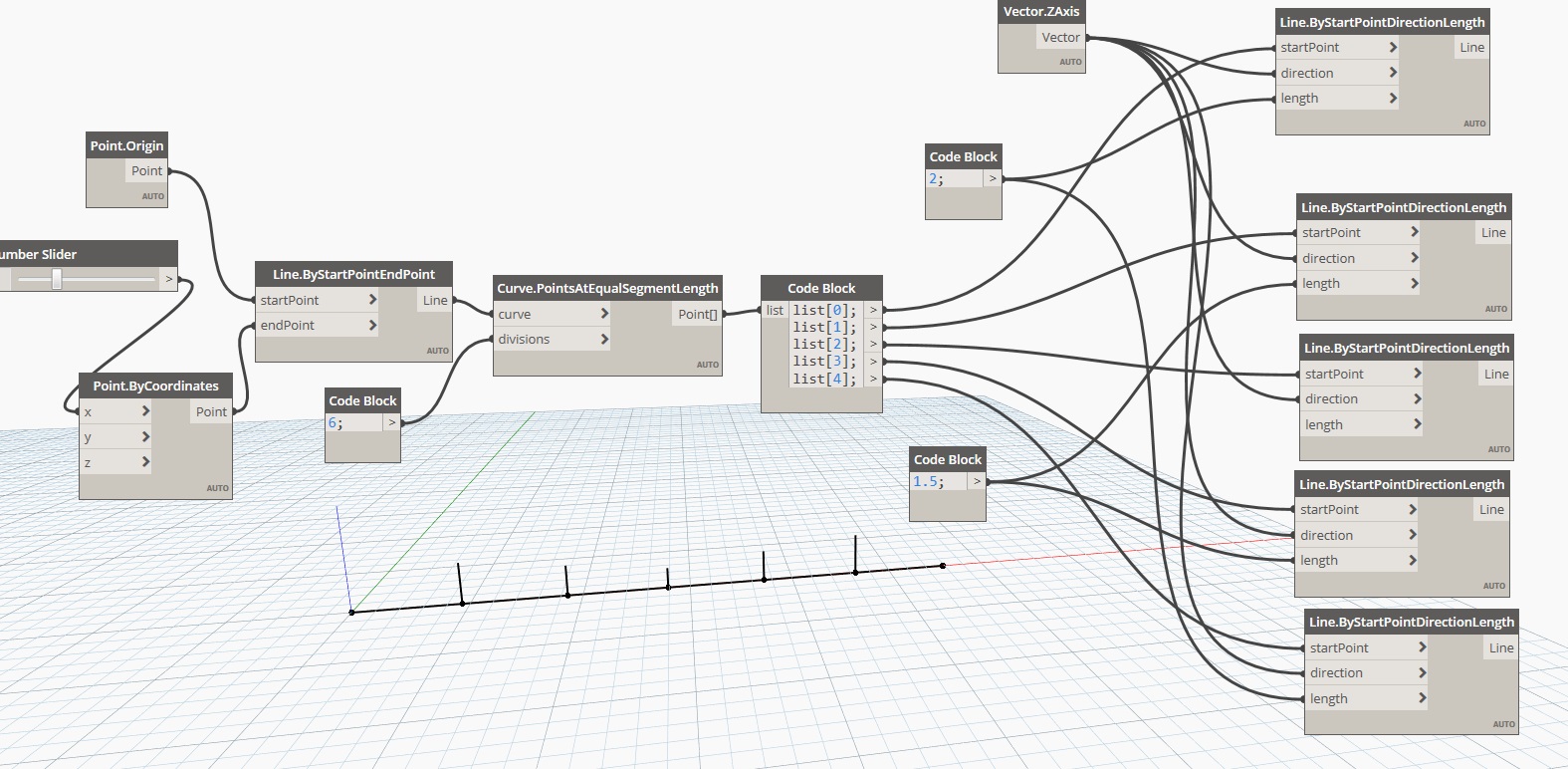

je vien creer ça (voir pj) sur dynamo mais je n'arrive pas faire la courbe , quelqu'un a une idée?
merci
je vien creer ça (voir pj) sur dynamo mais je n'arrive pas faire la courbe , quelqu'un a une idée?
merci
0
Undo
Votes
Bonjour,
J'ai trouvé une solution, sans passé par Dynamo
voici ce que j'ai testé avant cela

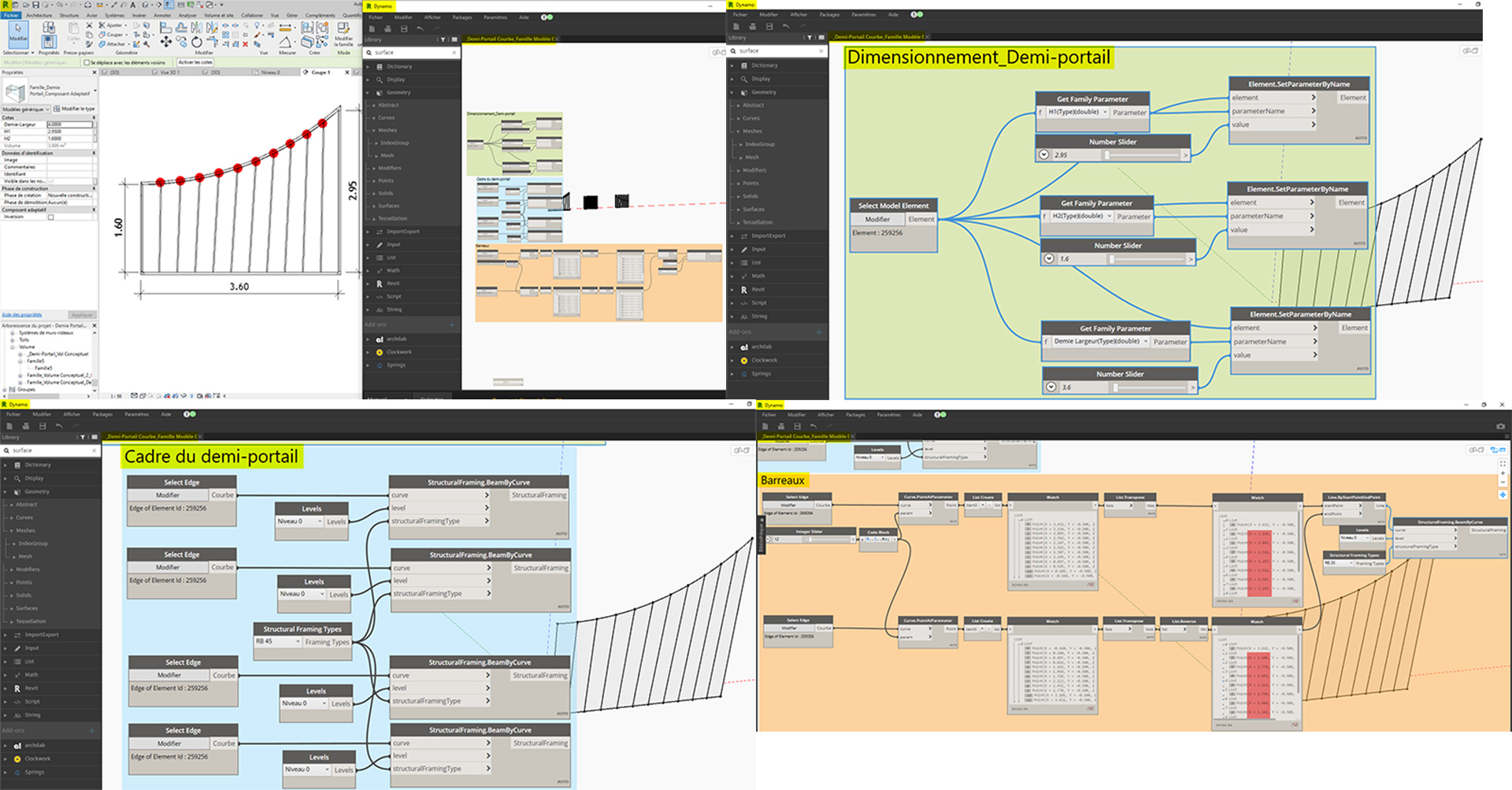

_Dynamo > reprise du script du tuto > Portail Trapèze > les barreaux accrochent bien la base et la courbe, mais ils sont inclinés > les x sont différents du fait que la longueur est différente, j'ai pas trouvé de solution pour substituer les valeurs x d'une liste sur l'autre…
Ceci dit, le dimensionnement du cadre, y compris la courbe fonctionne

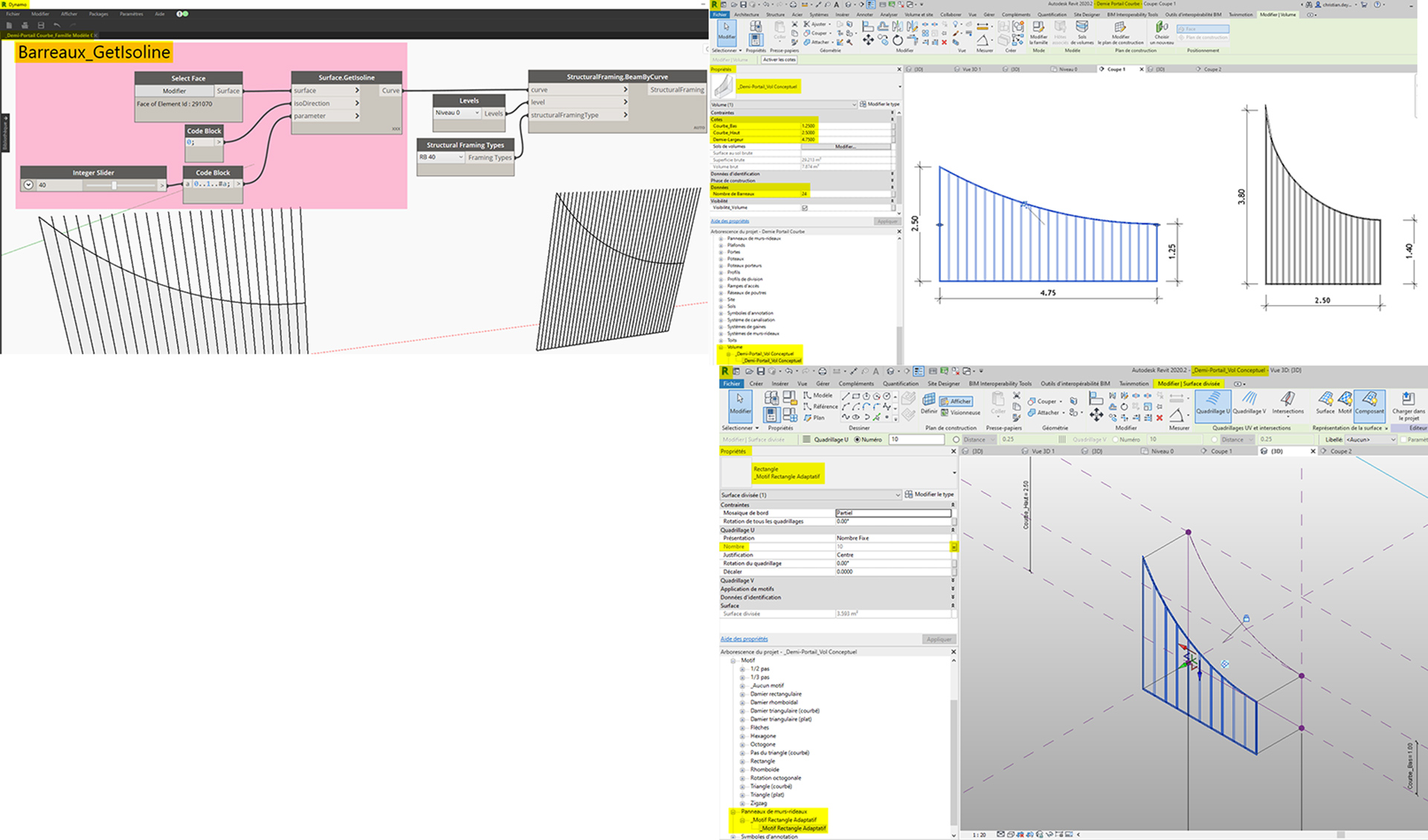

_Dynamo > essais avec les Isolines (voir tuto Village BIM / Olivier Bayle > https://villagebim.typepad.com/villagebim/2016/09/exemple-dynamo-division-de-surface-pour-un-calcul-de-structure.html, mais dans ce cas, cela ne fonctionne pas du fait que les "courbes" sont sur le même plan vertical, résultat les barreaux pointent vers la hauteur la plus haute (dans Revit il est alors impossible d'appliquer un volume vide pour couper les barreaux qui dépassent…)
_Solution > Volume conceptuel > Surface divisée > Motif adaptatif
> ça fonctionne les dimensions du volume sont paramétrables ainsi que le nombre de barreaux
_à l'occasion, je ferais un tuto sur le sujet
J'ai trouvé une solution, sans passé par Dynamo
voici ce que j'ai testé avant cela
_Dynamo > reprise du script du tuto > Portail Trapèze > les barreaux accrochent bien la base et la courbe, mais ils sont inclinés > les x sont différents du fait que la longueur est différente, j'ai pas trouvé de solution pour substituer les valeurs x d'une liste sur l'autre…
Ceci dit, le dimensionnement du cadre, y compris la courbe fonctionne
_Dynamo > essais avec les Isolines (voir tuto Village BIM / Olivier Bayle > https://villagebim.typepad.com/villagebim/2016/09/exemple-dynamo-division-de-surface-pour-un-calcul-de-structure.html, mais dans ce cas, cela ne fonctionne pas du fait que les "courbes" sont sur le même plan vertical, résultat les barreaux pointent vers la hauteur la plus haute (dans Revit il est alors impossible d'appliquer un volume vide pour couper les barreaux qui dépassent…)
_Solution > Volume conceptuel > Surface divisée > Motif adaptatif
> ça fonctionne les dimensions du volume sont paramétrables ainsi que le nombre de barreaux
_à l'occasion, je ferais un tuto sur le sujet
