Bonjour à tous.

J'ai il y a peu eu à traiter un dossier pour lequel il me fallait plusieurs demi fermes à treillis en bois composées des mêmes sections de bois, avec la même pente mais avec des longueurs variables selon l'implantation. J'ai donc voulu créer une famille de ferme donc le nombre d'âmes et de diagonales s'ajuste selon la longueur.
Actuellement je n'arrive pas à travailler de manière satisfaisante avec les familles de fermes de Revit et je suis donc passé par une famille adaptative avec plusieurs familles imbriquées, la fonction "diviser trajectoire" appliquée sur les membrures me permettant de gérer le nombre d'âmes à l'aide d'un paramètre.

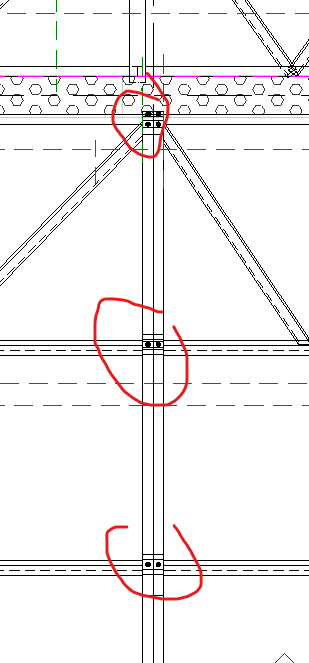

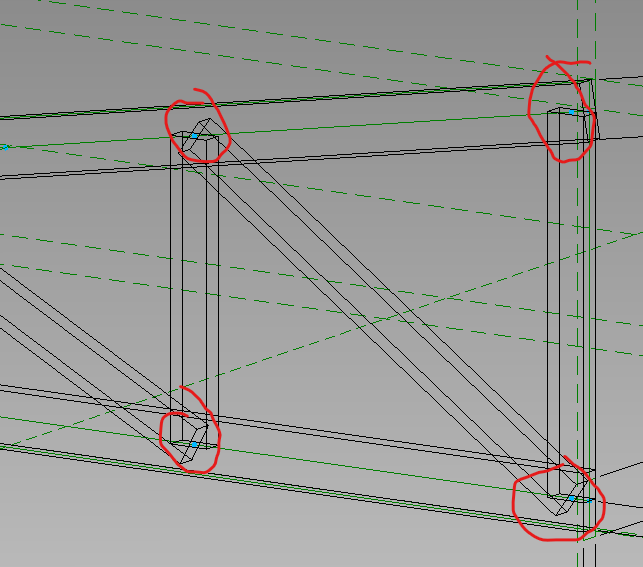

C'était une première pour moi mais la famille réagis bien même si elle est encore un peu brute. En revanche un sujet me gêne terriblement, les points d'insertion issus de la fonction "diviser trajectoire" restent visibles en 3D comme en plan et je n'arrive pas à les rendre invisibles.
Cela gêne également le prestataire chargé de générer des vues photoréalistes car d'énormes points bleus apparaissent.

Lorsque je regarde le tutoriel de Christian Deymonnaz je n'ai pas l'impression qu'il ait ce souci.

https://revit-memo.blogspot.com/2020/02/revit-2020extrusion-3dsans-roulis.html

Quelqu'un sait-il comment je pourrais m'en sortir ? J'ai beau chercher dans mes paramètres de visibilité je ne trouve pas de solution.

Autre point, on me demande également de faire filer la membrure supérieure de certaines fermes pour faire un débord de toiture, mais là je sèche, je ne vois pas comment je peux faire "filer" une pièce au-delà de son point d'insertion.

Je n'ai qu'une année de pratique sur Revit et c'est ma première approche de ce sujet passionnant que sont les familles adaptatives, mais j'ai quelques difficultés à trouver de la documentation sur le sujet, surtout en structure.

En vous remerciant d'avance.
4 years ago
·
#14345
0
Votes
Undo
Sur les points adaptatifs, tu as une option pour les rendre visible ou non.
0
Votes
Undo
Bonjour,
Comme le dit Rémy, dans la famille > VV > Annotations > Points adaptatifs > Cocher / Décocher
Je viens de faire le test, s'il s'agit de faire un Rendu (vue caméra), que les points soient visible ou non, cela ne change pas, (par défaut ils ne sont pas visible dans le rendu, il restent visible dans l'espace de travail)
L'option (Cocher/Décocher) est valable lorsqu'on travaille dans une autre vue
4 years ago
·
#14364
0
Votes
Undo
Bonjour,

Je vous remercie de vos réponses. C'est la première solution que j'ai envisagé mais elle ne fonctionne pas. Que ce soit dans la vue ou la famille, voire même les familles que j'imbrique, les points issus de la division de trajectoire restent visibles, que ce soit en 3D ou en vue en plan.


Ils deviennent même très visible à mesure que l'on dézoome.

Je vous avoue manquer d'inspiration pour le coup :(
0
Votes
Undo
Bonjour,
Comme je vous l'ai dit hier, les points sont visible dans la famille et dans l'espace de travail,
En rendu caméra ils sont cachés par défaut
Mohamed KHETTAB
updated the category from to Modélisation, simulation et visualisation — 11 months ago
