Famille Linteau fenêtre
Manh HOang NGUYEN
21 février 2017
8.86K
6
Bonjour à tous,

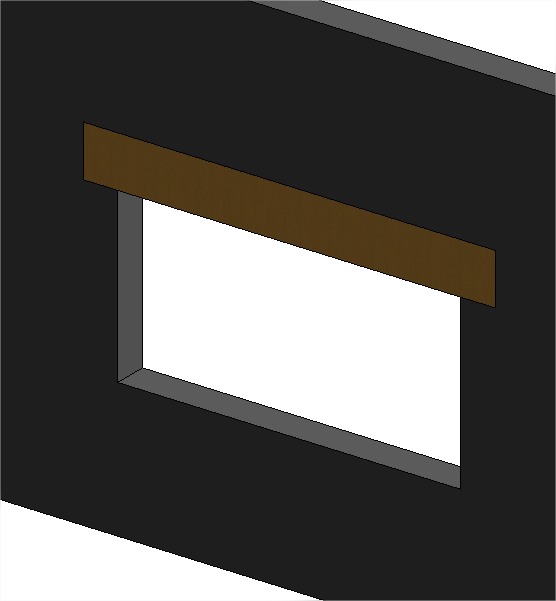

Je vous partage une famille fenêtre avec un linteau paramétrique que j'avais cherché à faire depuis une semaine qui m'était vraiment dur à faire!
Dans ma famille, il y a des possibilités à récupérer la dimension du linteau (longueur, largeur, hauteur).

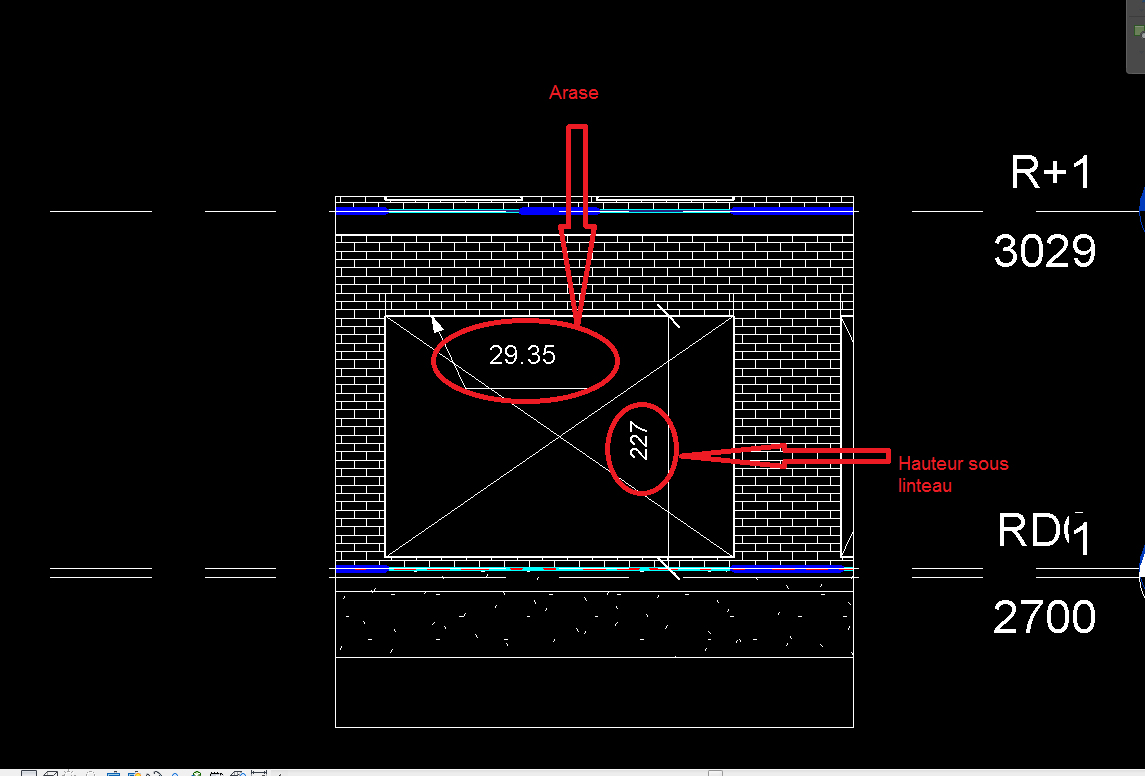

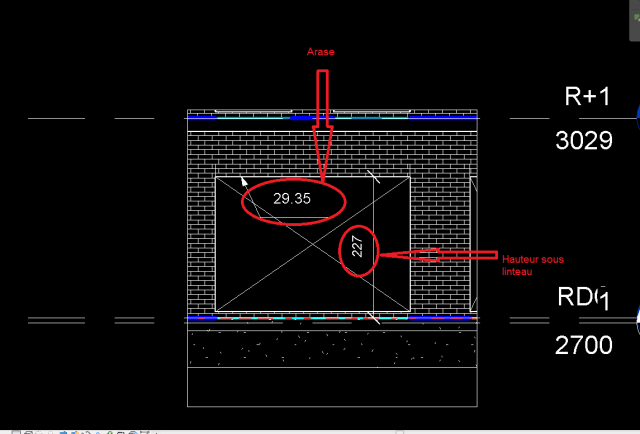

Par contre, je n'arrive pas à récupérer l'arase inférieure du linteau dans mon étiquette ( j'utilise un éttiquette fenêtre). Quelqu'un a des solutions pour ce problème?
Cordialement
P/s: Je peut trouver arase inférieur du linteau avec la commande ¨cote d'élévation¨. Mais ça prend du temps
NGUYEN
ESTP promo 2018
Je vous partage une famille fenêtre avec un linteau paramétrique que j'avais cherché à faire depuis une semaine qui m'était vraiment dur à faire!
Dans ma famille, il y a des possibilités à récupérer la dimension du linteau (longueur, largeur, hauteur).
Par contre, je n'arrive pas à récupérer l'arase inférieure du linteau dans mon étiquette ( j'utilise un éttiquette fenêtre). Quelqu'un a des solutions pour ce problème?
Cordialement
P/s: Je peut trouver arase inférieur du linteau avec la commande ¨cote d'élévation¨. Mais ça prend du temps
NGUYEN
ESTP promo 2018
Photos
hxrel-u
hxrel-m
hxrel-t
Réponses
Manh HOang NGUYEN
·
Bonjour Floris,
Cest bien ce que je veux. Merci!
Maintenant c'est le problème avec dynamo
Cordialement
Cest bien ce que je veux. Merci!
Maintenant c'est le problème avec dynamo
Cordialement
Floris Herbert
·
en effet, ne pas confondre Arase sous linteau par rapport au niveau d'insertion de la fenêtre et Arase sous linteau par rapport au niveau "0" du projet.
L'outil "cote d’élévation" permet de donner l'arase par rapport au niveau 0 de ton projet.
Ce que tu veux faire, c'est afficher cette valeur dans une étiquette de fenêtre, tu dois donc "écrire" la valeur dans un paramètre de ta fenêtre, soit manuellement, fenêtre par fenêtre en cotant chaque élément, soit automatiquement, en utilisant Dynamo par exemple, qui va récupérer pour toi, la cote d’élévation par rapport au niveau 0 et va renseigner le paramètre automatiquement pour toutes les fenêtres de ton projet.
Une fois cela, l'étiquette de fenêtre pourra récupérer l'information inscrite dans ta fenêtre.
L'outil "cote d’élévation" permet de donner l'arase par rapport au niveau 0 de ton projet.
Ce que tu veux faire, c'est afficher cette valeur dans une étiquette de fenêtre, tu dois donc "écrire" la valeur dans un paramètre de ta fenêtre, soit manuellement, fenêtre par fenêtre en cotant chaque élément, soit automatiquement, en utilisant Dynamo par exemple, qui va récupérer pour toi, la cote d’élévation par rapport au niveau 0 et va renseigner le paramètre automatiquement pour toutes les fenêtres de ton projet.
Une fois cela, l'étiquette de fenêtre pourra récupérer l'information inscrite dans ta fenêtre.
Manh HOang NGUYEN
·
Bonjour,

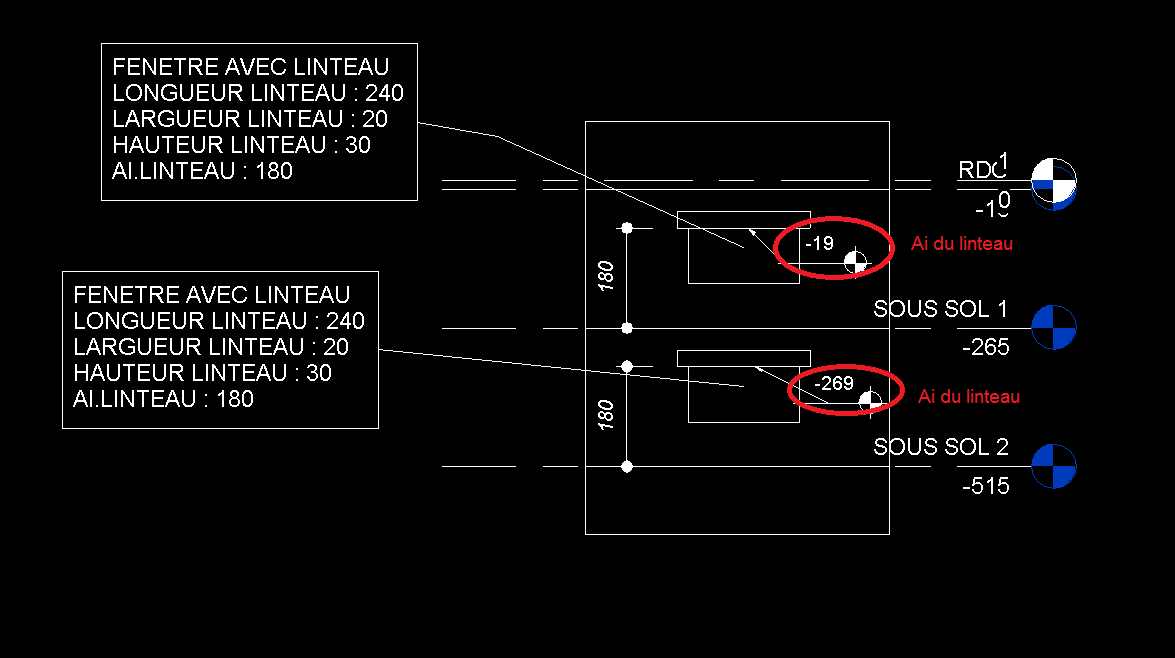

Nicolas, j'ai testé avec ta famille. Ici c'est le résultat. Ce que je veux récupérer, c'est Ai du linteau ( à voir PJ). Ce n'est pas hauteur sous linteau
Cordialement
Nicolas, j'ai testé avec ta famille. Ici c'est le résultat. Ce que je veux récupérer, c'est Ai du linteau ( à voir PJ). Ce n'est pas hauteur sous linteau
Cordialement
Benoît LECRIOUX
·
Pas de site particulier mais le web fourmille d'idées et de gens prêts à vous aider. En cherchant on arrive régulièrement sur les bouts de codes qui nous intéressent et après l'habitude vient.
Si je peux juste donner un conseil: il est plus facile de trouver quand on sait ce qu'on cherche !
Ce que je veux dire c'est qu'il faut d'abord poser la logique de calcul ou de programmation avant de se lancer dans le code directement: de quels objets est-il questions, quels paramètres, quelle géométrie?...
Les tutoriels de DynamoBIM sont un bon début pour comprendre le fonctionnement: http://dynamobim.org/learn/
Si je peux juste donner un conseil: il est plus facile de trouver quand on sait ce qu'on cherche !
Ce que je veux dire c'est qu'il faut d'abord poser la logique de calcul ou de programmation avant de se lancer dans le code directement: de quels objets est-il questions, quels paramètres, quelle géométrie?...
Les tutoriels de DynamoBIM sont un bon début pour comprendre le fonctionnement: http://dynamobim.org/learn/
Nicolas HENRY
·
Je n'arrive pas à télécharger la PJ avec le teste en mode projet
Nicolas HENRY
·
Bonjour,
NGUYEN voici la famille en pièce jointe il manquais quelque paramètre dans la famille imbriqué et dans la famille hôte et une ouverture de coupe pour le linteau.
Bonne continuation
Benoît je vais commencer dynamo peut être aurais tu des adresses a nous communiquer avec des tutos ou vidéo de formation?
NGUYEN voici la famille en pièce jointe il manquais quelque paramètre dans la famille imbriqué et dans la famille hôte et une ouverture de coupe pour le linteau.
Bonne continuation
Benoît je vais commencer dynamo peut être aurais tu des adresses a nous communiquer avec des tutos ou vidéo de formation?
Rejoindre la discussion
- Téléchargement
-
Télécharger le fichier attaché
Benoît LECRIOUX
·
Personnellement, j'utilise Dynamo pour renseigner l'Ai des linteaux.
Manh HOang NGUYEN
·
Merci Nicolas,

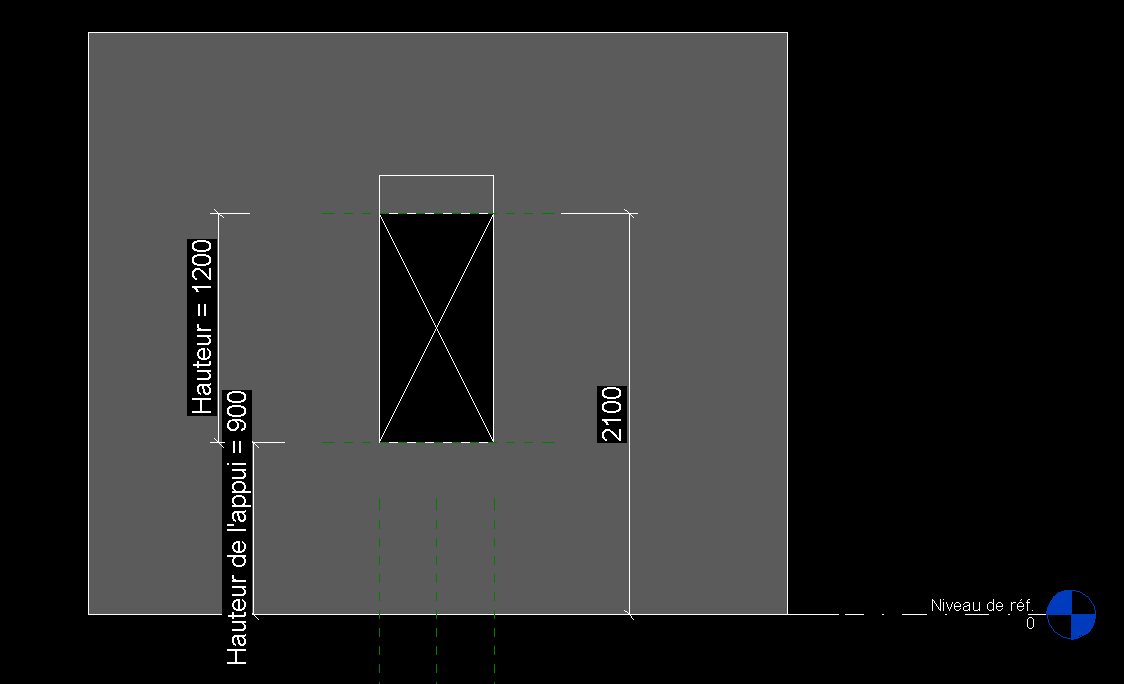

Tu as utilisé quel paramètre pour Ai Linteau? Si je utilise Ai Linteau = Hauter de l'appui+ hauteur, ça ne marche pas. ça me donne que hauteur sous linteau.
Cordialement
Tu as utilisé quel paramètre pour Ai Linteau? Si je utilise Ai Linteau = Hauter de l'appui+ hauteur, ça ne marche pas. ça me donne que hauteur sous linteau.
Cordialement
Nicolas HENRY
·
Re,

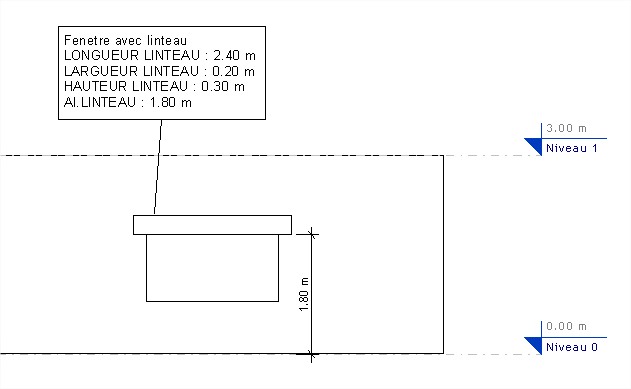

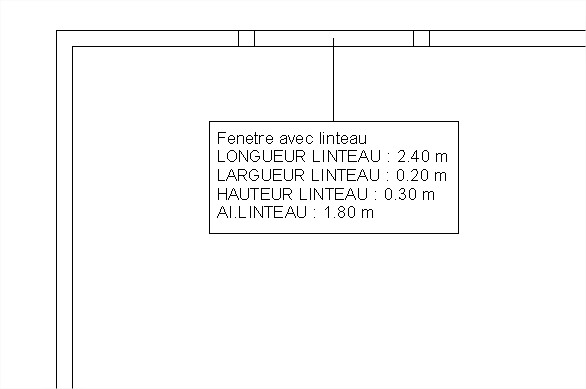

Voici si j'ai bien compris ce que tu chercher à faire ???
Voici si j'ai bien compris ce que tu chercher à faire ???
Manh HOang NGUYEN
·
Salut Nicolas,
Merci de m'avoir signalé. Tout à l'heure j'ai téléchargé fichier rvt. C'est comme ça que tu ne vois pas
.Je viens de le mettre à jour.
Mon problème ici, c'est que je ne trouve pas un paramètre partagé qui ressemble à ¨ Elevation du haut/bas¨
Cordialement
NGUYEN
ESTP promo 2018
Merci de m'avoir signalé. Tout à l'heure j'ai téléchargé fichier rvt. C'est comme ça que tu ne vois pas
.Je viens de le mettre à jour. Mon problème ici, c'est que je ne trouve pas un paramètre partagé qui ressemble à ¨ Elevation du haut/bas¨
Cordialement
NGUYEN
ESTP promo 2018
Nicolas HENRY
·
Bonjour,
Je ne vois pas la famille en PJ.
Pour avoir ceci il faut que tu utilise un paramètre partagé pour ta cote AI. Tu partage ce paramètre entre ton Étiquette et ta famille de linteau
Cordialement Nicolas HENRY
Je ne vois pas la famille en PJ.
Pour avoir ceci il faut que tu utilise un paramètre partagé pour ta cote AI. Tu partage ce paramètre entre ton Étiquette et ta famille de linteau
Cordialement Nicolas HENRY
