Bonsoir à tous

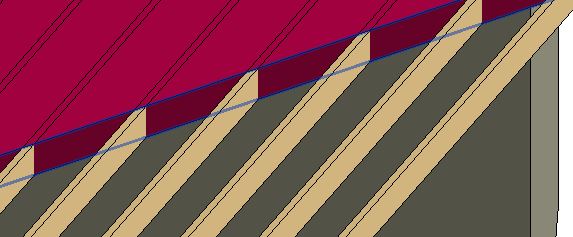

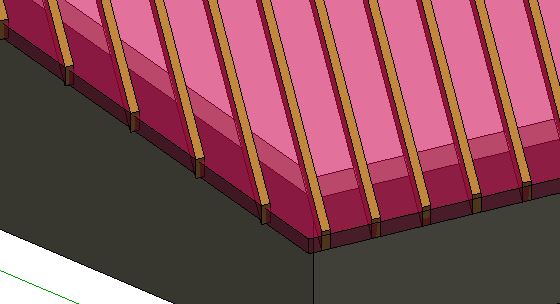

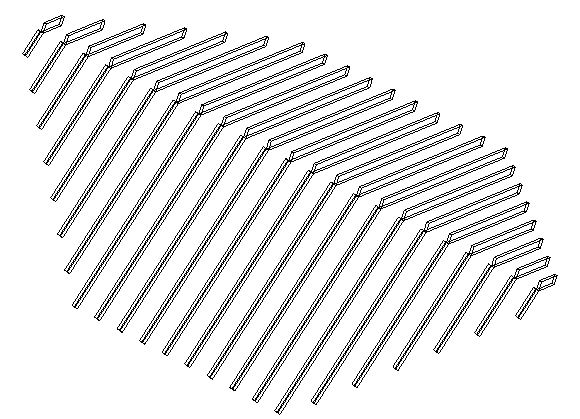

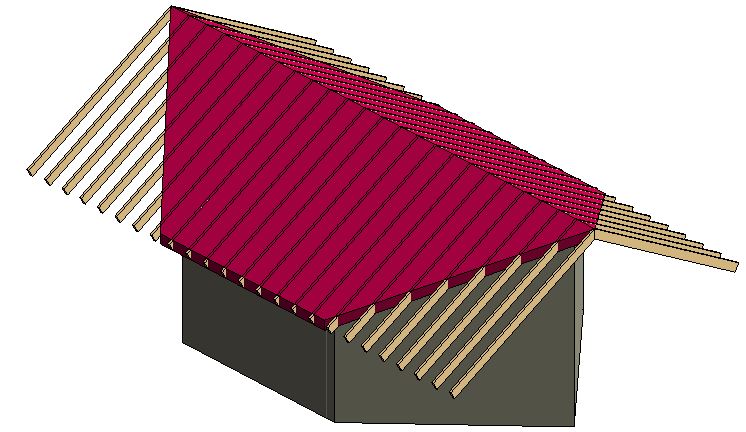

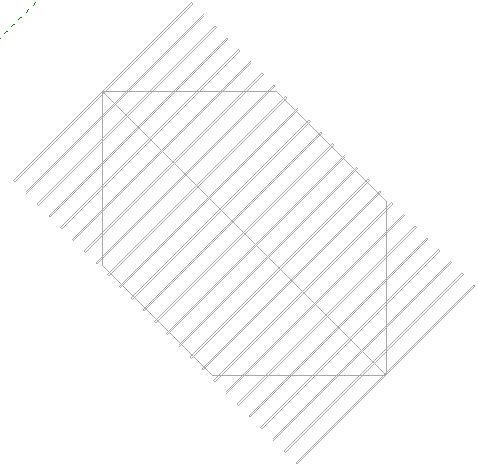

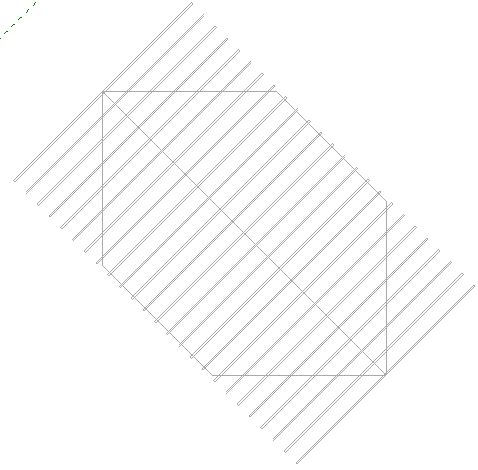

Est-ce que vous connaissez une méthode pour couper correctement les fermettes sur les schémas ci-joints, pas une par une, pour qu'elles correspondent au toit tracé en rouge, comme les planches de rive, verticales ? Cela doit être faisable avec des plans de référence, ou en sélectionnant le pourtour du toit, mais, pour le moment, je n'y arrive pas.

D'avance merci.
Pièces jointes
Réponse acceptée Pending Moderation
Bonsoir

Il faut faire avec Système de poutre, dans la partie Structure.

@ plus
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 1
Réponse acceptée Pending Moderation
Rebonsoir

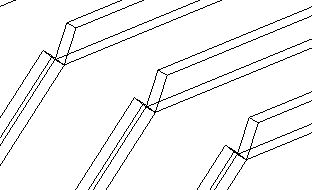

Pour être plus précis, avec Système de poutre, j'y arrive mais pas totalement. Les extrémités des fermettes ne sont pas verticales, ni en haut, ni en bas... Comment fait- on ? Je l'ai déjà fait pour la partie haute, il y a une année de cela, sur une autre maison, mais je ne sais plus comment...

@ plus
Pièces jointes
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 2
Réponse acceptée Pending Moderation
Bonsoir à tous

On peut y arriver de plusieurs façons :
* avec la famille poutre avec angle de jonction proposée sur ce blog, la boutique du bim, en la transformant pour avoir les angles désirés aux extrémités, créés avec des extrusions vides.
* avec une famille similaire, mais obtenue grâce à un raccordement, sans extrusions vides aux extrémités. Grace à l'outil raccordement, on trace directement la bonne forme solide, les angles pouvant être paramétrés.
* ou avec des cubes vides placés contre le bâtiment, dans le projet.

@ plus
Pièces jointes
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 3


Cette discussion ne contient encore aucune réponse.
Soyez le premier à y répondre !
