Bonjour à tous,
J'ai crée une famille de dalle de transition de pont complétement paramétrique avec un paramétré qui contrôle son biais aussi jusqu'au là tout va bien, j'ai ferraillé ma dalle droite (biais 90°), mon souci est que dés que je change le biais (85° par ex) le coffrage change mais le ferraillage ne suit pas reste droit, je voudrais savoir si il y’a une méthode pour remédier à ce problème.
Merci par avance
Réponse acceptée Pending Moderation
Bonjour,

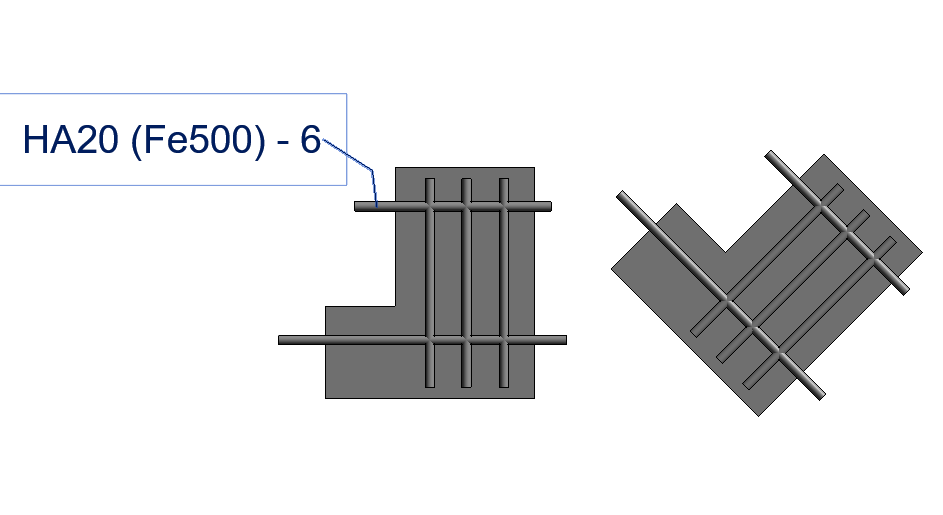

il faut vérifier le plan de construction de tes armatures
ça devait suivre le plan
Pièces jointes
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 1
Réponse acceptée Pending Moderation
Bonjour AKLI,

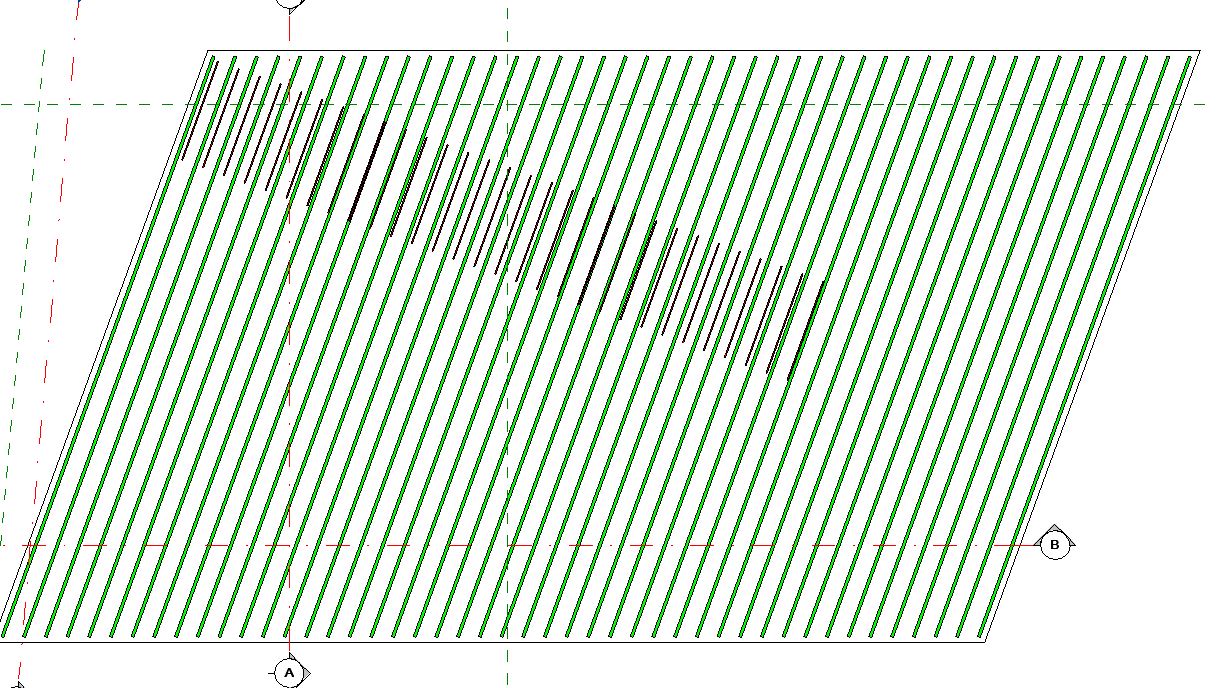

Merci pour ta réponse, pour les filants je suis passé par forme libre qui fonctionne très bien quand je change de biais,

par contre pour les cadres en rouge (voir PJ) la distribution se fait suivant la perpendiculaire du plan de construction ce

qui ne m'arrange pas je voudrais qu'ils suivent les filants.
Pièces jointes
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 2
Réponse acceptée Pending Moderation
Bj

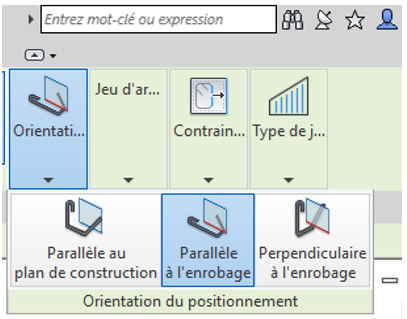

est-ce que tu as essayé l'orientation du positionnement

Pièces jointes
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 3
Réponse acceptée Pending Moderation

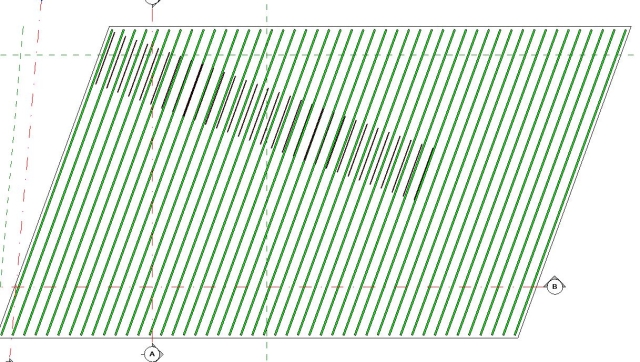

Bien évidemment que j'ai dessiné mon cadre suivant le plan de construction biais, mon problème est que quand je lui donne un nombre+espacement la distribution se fait suivant la perpendiculaire sur le PC comme sur l'image ci dessus ce qui ne m’arrange pas.

Merci pour ta reponse
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 4
Réponse acceptée Pending Moderation
Dans ton cas, essaye Jeu d'armatures variable
  1. il y a plus d'un mois
  2. Structure et Gros œuvre
  3. # 5
