Flexibilité des raccords réseau Aéraulique/Plomberie

Bonjour à tous,

Personnellement je fais comme Alain, je trace tous mon réseaux sans pente, je fais tous mes raccordements (qui du coup ne pose pas de problème) et quand le réseaux est bon, je sélectionne manuellement les bouts de réseaux nécessaire (par exemple uniquement les tronçons horizontaux si j'ai également dessiné les chutes) et j'applique la pente voulue. En général ça fonctionne pas trop mal. En revanche, avec ou sans FISA, si tu veux faire des modifications sur le réseaux par après ça reste compliqué je trouve !

Bonjour,
Peux-tu être plus précis, dans quel cas as-tu un problème ?.

Une autre solution de travail, consiste à avoir une pente =0 pour l'ensemble du réseau (donner une distance raisonnable entre le collecteur et la dalle haute 1m)
De la tu peux raccorder en automatique un appareil sur le réseau (icon Connecter dans).
Une fois les connexions faites, tu peux remonter ton réseau.
Ensuite tu donneras la pente au réseau.

Bémol sur les raccord FISA : Tous les raccords ne fonctionnent pas correctement, ou ne sont pas conforme à la norme NF (voir raccord PVC EN1329-1 culotte réduite 45°.....)
Pour la fonte SMU Il existe un bon gabarit du fournisseur.

Bonjour messieurs,

Guillaume, oui en effet ce sont des solutions que j'utilisent mais tout de même qui restent assez laborieuses si on cherche à optimiser son temps de travail, en effet je pense qu'il doit exister des solutions plus sophistiquées, j'ai installé FISA mais ça n'a pas l'air de rendre les raccords de canalisation/gaine moins "capricieux" :/

Matthieu, le problème étant que très souvent les raccordements automatiques n'ont rien à voir avec les raccordements recherchés, sinon cette option serait très intéressante.

Bonjour ,
si tu trace à la main (sans faire de système ) et dans le cas de connections qui ne fonctionnent pas,tu peux utiliser le"raccordement automatique" :

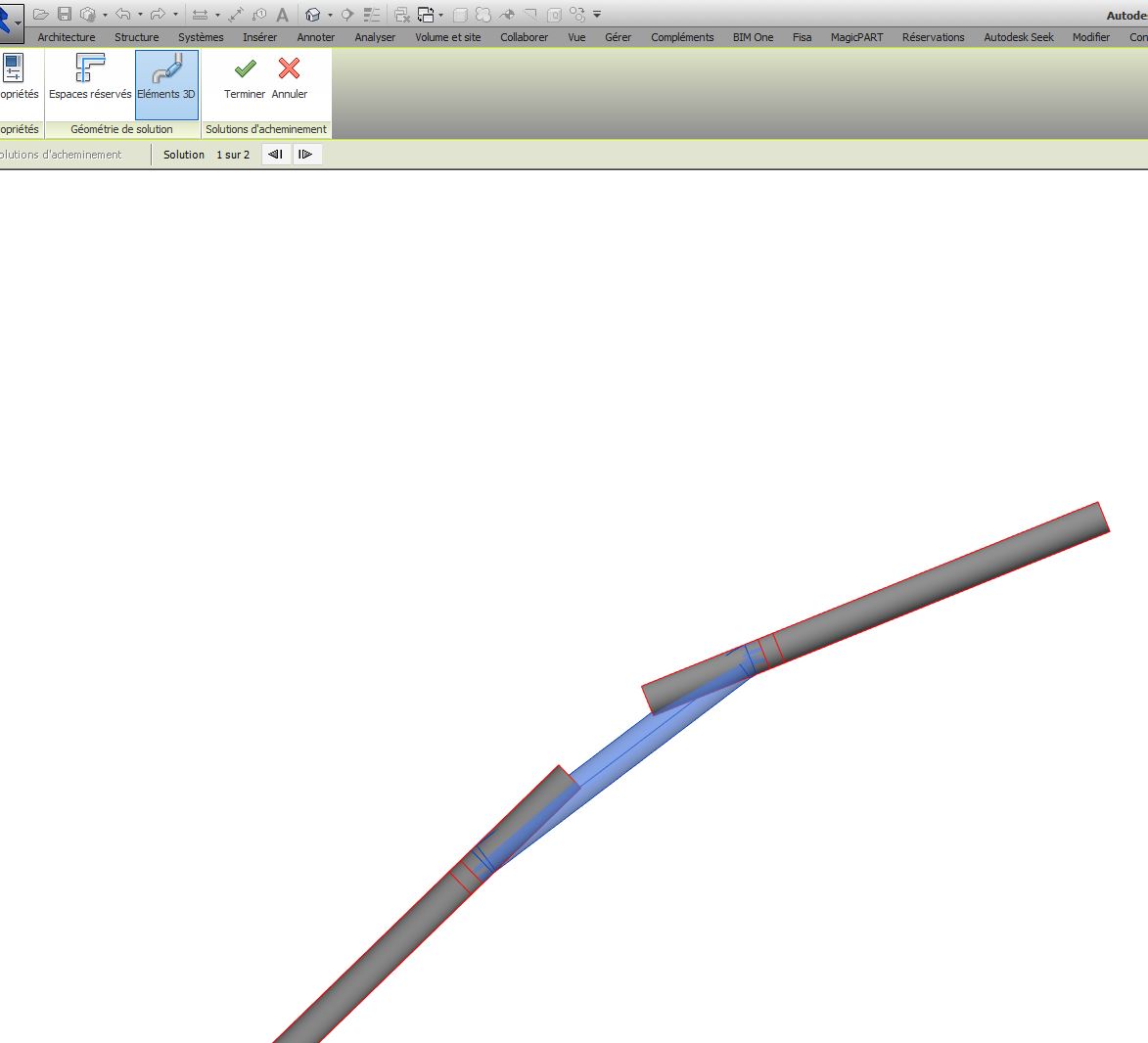

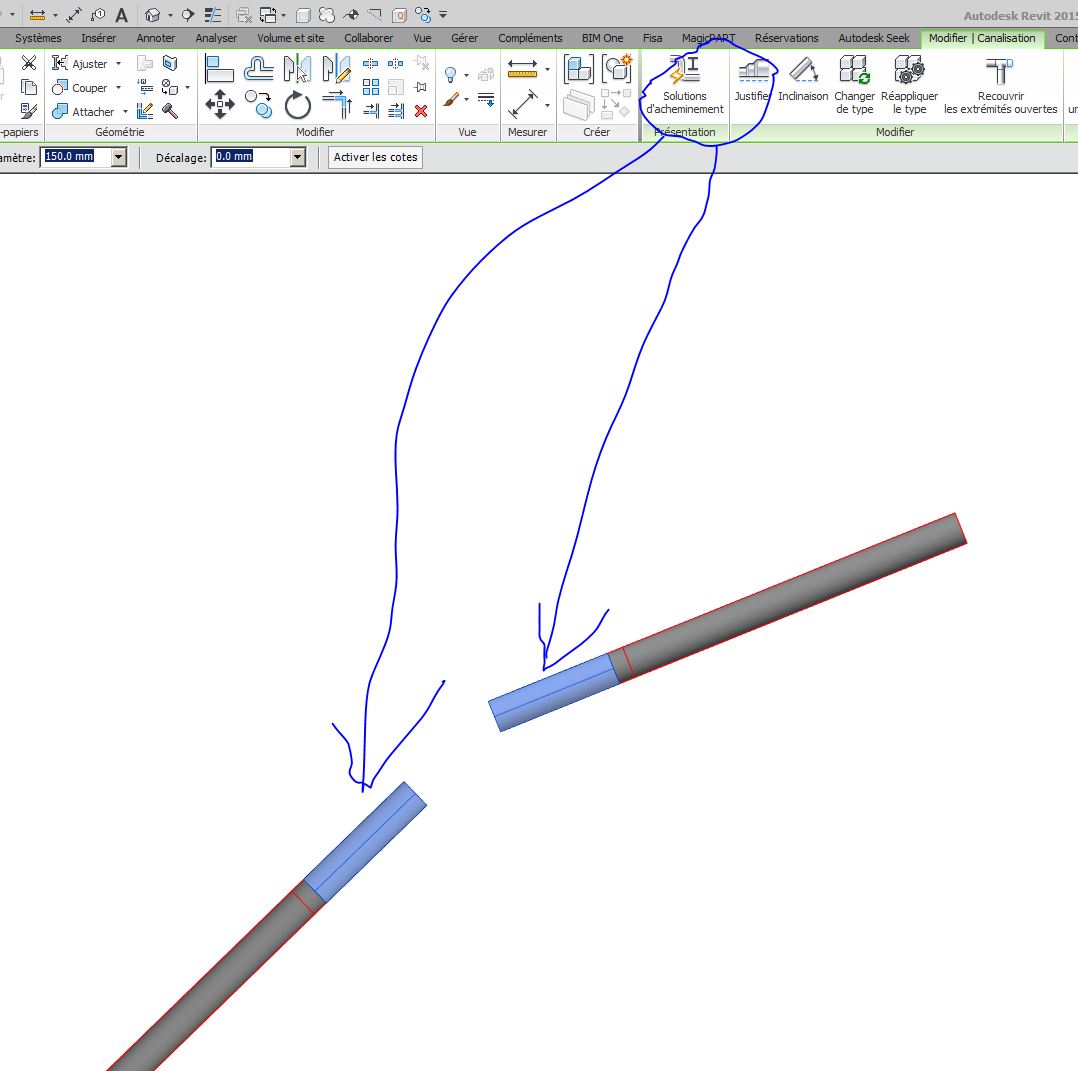

tu scinde les deux tuyaux que tu veux connecter; puis tu sélectionne les deux tronçons aux extrémités que tu veux connecter; tu clique sur raccordement automatique,revit te propose plusieurs solutions que tu peux faire défiler.

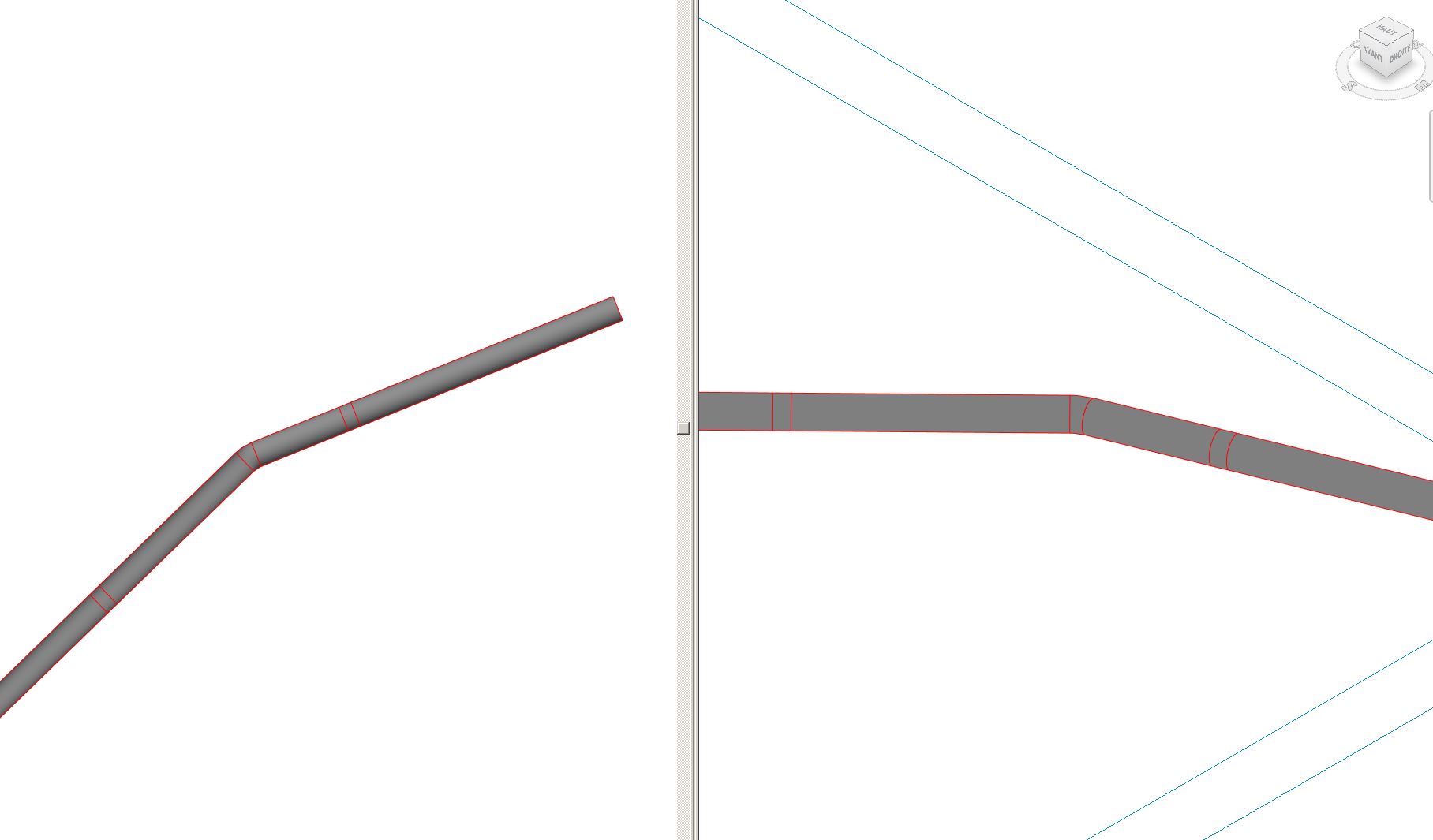

je te conseille de mettre une vue 3d à coté de ta vue en plan car il arrive que les pentes soient modifier pendant la connections automatique.

bonsoir Robin,
j'utilise également REVIT et FISA RMEP et son gabarit, mais de mon point de vue, le problème des connexions n'est pas lié aux familles FISA. Effectivement les connecteurs de gaines et canalisations sont parfois capricieux et la commande "AL" ne suffit pas sur la seule vue de travail et sur la coupe correspondante. Une troisième coupe est nécessaire. Mais lorsque la connexion ne se fait pas, j'isole les 2 entités (affichage uniquement des éléments que l'on souhaite connecter. A partir de la, + de manip mais connexion OK. je pose demain sur ce fil, la manipulation à faire pour isoler deux éléments de la vue.
Pour les gravitaires je ne part plus de mon réseau le plus éloigné comme en 2D, mais du collecteur principal et sa pente (sans réfléchir à son niveau dans un premier temps). Je place dessus uniquement les "culottes à 45° avec réduction" de la biblio FISA (très bonne connexion). A partir de là, je démarre mes branches en commençant par la branche la plus éloignée ou avec contraintes (passage sous poutre...) et ce, toujours du collecteur vers l'appareil sanitaire (finition coude ou té pied de biche).
j'évite d'utiliser les coupes qui suppriment les pentes.
En espérant avoir répondu, étant utilisateur depuis peu, je pense qu'il y a meilleures solutions... à creuser.

Cordialement
