Formule dans étiquettes de pièces

Vincent Bleyenheuft

· 8 septembre 2015

Il y a aussi une alternative a dynamo mais payante via un utilitaire (tres utile) des CGS REVIT TOOLS : content admin kit, calculated parameter. Il te permet notament d'appliquer des formules sur plusieur parametres et d'injecter les valeurs dans un autre parametre, meme partage afin de le retrouve dans une etiquette.

0

0

Signaler le commentaire

Julien G

· 4 septembre 2015

Dynamo c'est excellent :)

0

0

Signaler le commentaire

Pierre ROUSTEAU

· 4 septembre 2015

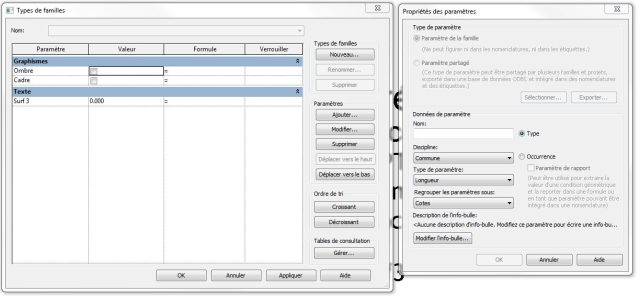

En effet, le problème est lié au fait que je ne peux pas ajouter un "paramètre partagé" dans "type de famille" (l'option est grisée, cf. image). Du coup, impossible pour moi de mettre en place une formule. Je crois que je vais devoir me pencher sur l'option Dynamo ;)

0

0

Signaler le commentaire

Julien G

· 4 septembre 2015

Ha ? Pourquoi tu ne peux pas ? J'y arrive dans des familles d'étiquettes de dalle. C'est peut-être différent pour les pièces comme le dit Christophe ?

0

0

Signaler le commentaire

Daniel Hurtubise

· 4 septembre 2015

Plutot simple avec Dynamo, voici un exemple https://www.dropbox.com/s/8pdzmuzg0yfwxzk/Room%20Calculation.zip?dl=0 Revit 2016 et Dynamo 0.8.2

0

0

Signaler le commentaire

Pierre ROUSTEAU

· 4 septembre 2015

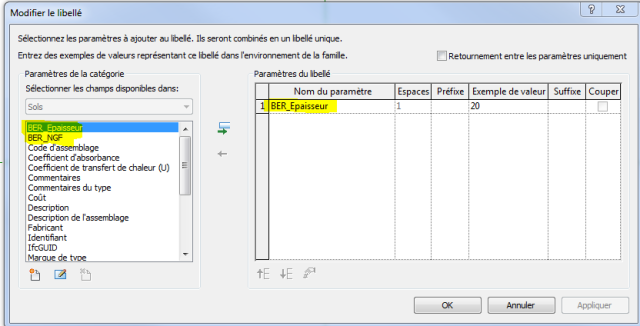

Bonjour Julien, En effet, j'avais pensé à cela mais le problème c'est que je ne peux pas lier 1 libellé au paramètre partagé créé afin d'avoir un visuel directement dans l'étiquette.

0

0

Signaler le commentaire

Pierre ROUSTEAU

· 4 septembre 2015

C'est bien ce qui me semblait. Merci pour ta réponse en tout cas ;)

0

0

Signaler le commentaire

Julien G

· 4 septembre 2015

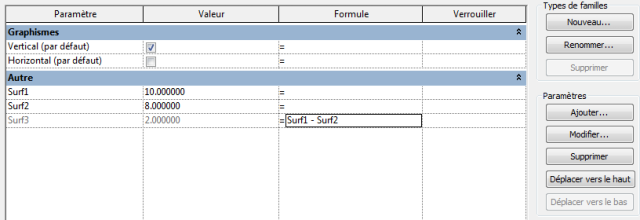

Salut, Il faut utiliser des paramètres partagés, que tu ajoutes dans ta famille d'étiquette. tu peux ensuite remplir le champs "Formule" à ta guise. Par exemple sur le screen joint, tu vois que le paramètre Surf3 est grisé puisqu'il utilise le résultat de la formule Surf1 - Surf2. Tu n'a plus qu'à afficher le paramètre Surf3 dans ton étiquette.

0

0

Signaler le commentaire

Christophe ONRAET

· 4 septembre 2015

Bonjour Pierre, Il n'est pas possible de créer des formules sur des paramètres appartenant à des familles Systèmes comme les pièces. Cependant il existe deux solutions : - le module AroPACK ( à télécharger sur le site d'AroBIM ) - le module AutoDESK DYNAMO

0

0

Signaler le commentaire
