Je suis entrain de faire une famille sur Revit, et je suis bloqué vue que je ne maîtrise pas les formules conditionnels.
En faite j'ai 2 valeurs, H1 (fixe) et H2 (variable) et deux paramètres Open & Close.
Je veux que si je coche Open, H2 prend une valeur x=131, et si je coche Close, H2 devient = à H1
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Outil en ligne convertissant des fichiers Revit plus récents vers le format 2023, prenant en charge les projets RVT, familles RFA et gabarits pour les architectes et modeleurs BIM.
Application web reliant les modèles configurables d Inventor à Revit pour générer des variantes et des sorties de fabrication destinées aux fabricants et architectes.
Plugin métier pour Rhino dédié à la modélisation 3D d'installations CVC, plomberie, VMC et tuyauterie industrielle intégrant des outils paramétriques et des fonctions de calcul.
Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Gamme de bibliothèques logicielles pour l'intégration, la conversion, le maillage et la visualisation de modèles IFC et STEP, destinée aux développeurs et intégrateurs de systèmes BIM et CAO.
Plugin pour Rhino et Grasshopper facilitant l'import, la manipulation, la conversion et l'export de fichiers IFC, permettant aux modeleurs BIM et architectes de structurer leurs données IFC.
Plugin pour Revit facilitant l'import, l'export et la manipulation de données IFC, permettant notamment la mise à jour itérative de modèles et la gestion fine des propriétés et identifiants GUID.
Application de modélisation 3D paramétrique open source dédiée à la conception technique, au BIM et à la fabrication, permettant de gérer des projets complexes via des ateliers spécialisés.
Plateforme de gestion des exigences d'information BIM permettant de structurer des catalogues réutilisables, de générer des modèles logiciels et de définir des règles de contrôle pour les projets.
Plugin pour Revit permettant de configurer et charger des portes grâce à un assistant graphique et une bibliothèque de familles Revit dédiées, destiné aux architectes et conducteurs de travaux.
Plugin pour Autodesk Revit permettant de créer, modifier et gérer des familles de portes, fenêtres et portes de mur-rideau via une interface graphique paramétrique, avec des réglages détaillés par sous-composant.
Plugin Revit regroupant 17 extensions pour la gestion de modèle, vues, feuilles, pièces et espaces, ainsi que des tâches MEP, exploitant les modèles liés pour des opérations en lot.
Plugin Revit pour assembler des instances en famille composite, les décomposer, ou les placer le long d'une courbe, tout en conservant la position, la rotation et l'altitude.
Plugin pour Revit permettant de générer des familles de portes et de panneaux-rideaux, avec une version add-in complète et une version pour Revit LT basée sur des familles préconstruites.
Plugin gratuit pour Revit et AutoCAD qui remappe des blocs CAD liés vers des familles Revit, en gérant le placement, la rotation et l'hébergement automatique au mur ou au plafond.
Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Plugin Revit qui automatise le placement des étiquettes sur les vues MEPF selon des règles configurées, sans recouvrement, tout en incluant des utilitaires de production de réseaux.
Plateforme de recherche produit en ligne pour architectes et modeleurs BIM, répondant en langage naturel aux questions techniques à partir de données fabricants et de documents sources.
Plateforme de création d'applications métier permettant aux professionnels de l'architecture, de l'ingénierie et de la construction de concevoir des outils en décrivant leurs besoins en langage naturel.
Plateforme d'intelligence artificielle combinant un assistant conversationnel et des agents autonomes pour les bureaux d'études et entreprises de construction, intégrant une base normative sectorielle.
Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Solution cloud d automatisation et de production de documentation 2D à partir de modèles Revit, IFC et Rhino, conçue pour générer des plans, coupes, élévations et appliquer des annotations paramétrables.
Service logiciel de génération d'applications internes pour Revit, AutoCAD et Autodesk Construction Cloud à partir de descriptions en langage naturel, avec gestion des versions et déploiement ciblé.
Plateforme d'intégration sans code ou à faible code connectant les modules Forma à des applications tierces pour automatiser les workflows et synchroniser les documents et données projet.
Plateforme d'analyse documentaire assistée par IA dédiée aux appels d'offres et contrats, permettant de structurer, comparer et vérifier la conformité des dossiers pour les équipes de construction.
Outil de gestion de données BIM et PMI basé sur le schéma ISO 10303, permettant de restructurer, transformer et transférer des modèles IFC et STEP via une interface de programmation...
Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...
Réponses
Asmi Aymen
·
Je viens de le tester et ça marche, merci beaucoup,
Pour le paramètre de H1 je l'ai mis juste pour avoir la possibilité de le modifier au cas ou j'aurais besoin.
Merci encore une fois.
François Bastier
·
Lorsque vous faites appel à un paramètre booléen dans une formule conditionnelle, il suffit de renseigner le nom du paramètre booléen comme valeur de test de la condition. Dans ce cas, la condition va vérifier que la case à cocher est active.
Comme dans votre cas l'état de H2 dépend de l'état de H1, il suffit de taper :

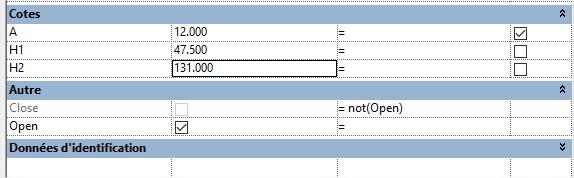

if(Open, 131 mm, H1)
Dans ce cas, la condition "if" vérifie que le paramètre "Open" est coché :
- Si oui, la valeur que prend H2 est 131 mm
- Si non, H2 prend la même valeur que H1
Si vous souhaitez piloter H2 en fonction de Open et de Close séparément (au cas où vous supprimez le rapport entre H1 et H2 par exemple), vous pouvez taper :
if(Open, 131 mm, if(Close, H1, 0 mm))
Dans ce cas, la première condition "if" vérifie que le paramètre "Open" est coché :
- Si oui, la valeur que prend H2 est 131 mm
- Si non, la seconde condition "if" vérifie que le paramètre "Close" est coché :
- Si oui, la valeur que prend H2 est la même que H1
- Si non, H2 prend la valeur 0 (à vous de mettre la valeur qui vous convient, dans ce cas)

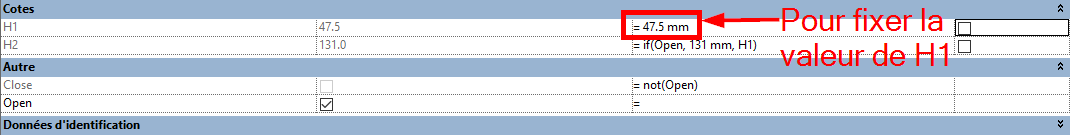

Par contre, pourquoi créer un paramètre de longueur (H1), si c'est pour que sa valeur soit fixe ?
Si H1 est toujours égal à 47,5mm, le paramètre n'est peut-être pas utile.
Dans ce cas, la formule de H2 :
if(Open, 131 mm, 47,5 mm)
