gaetan denis
·
Une toute autre astuce serait de le faire avec le mur rideau et là tu serais tout bon. En terme de représentation et en terme de quantitatifs de panneau.
Garde-corps / motif tronqué
Thibault Masson
14 septembre 2018
4.62K
1
Bonjour,
J'ai créé un garde -corps avec des barreaux de type panneau en verre, de 800mm de longueur. En ajustant au début le motif, j'obtiens un excédent en fin de segment dont la longueur est différente sur chaque tronçon. Est-il possible d'utiliser le même panneau et de tronquer sa longueur pour qu'il s'adapte précisément à l'excédent?
L'outil garde-corps permet d'utiliser le motif tronqué, mais dans ce cas, Revit ajoute des élements "entiers" du motif jusqu'à tronquer la fin du segment (alors que je souhaite tronquer l'élément lui-même).
Merci d'avance.
J'ai créé un garde -corps avec des barreaux de type panneau en verre, de 800mm de longueur. En ajustant au début le motif, j'obtiens un excédent en fin de segment dont la longueur est différente sur chaque tronçon. Est-il possible d'utiliser le même panneau et de tronquer sa longueur pour qu'il s'adapte précisément à l'excédent?
L'outil garde-corps permet d'utiliser le motif tronqué, mais dans ce cas, Revit ajoute des élements "entiers" du motif jusqu'à tronquer la fin du segment (alors que je souhaite tronquer l'élément lui-même).
Merci d'avance.
Photos
Solutions en Modélisation
Réponses
Thibault Masson
·
Effectivement, c'est l'astuce que j'adopte pour contourner, mais je voulais savoir s'il y avait une solution plus "correcte". Merci pour ta réponse !
gaetan denis
·
Salut,
Sauf erreur de ma part, c'est pas possible.
Sinon tu pourrais créer un profil de traverse rectangulaire et hop le tour est joué. Le métré sera érroné mais le rendu sera là tout dépend de ton besoin.
Gaëtan
Sauf erreur de ma part, c'est pas possible.
Sinon tu pourrais créer un profil de traverse rectangulaire et hop le tour est joué. Le métré sera érroné mais le rendu sera là tout dépend de ton besoin.
Gaëtan
Thibault Masson
·

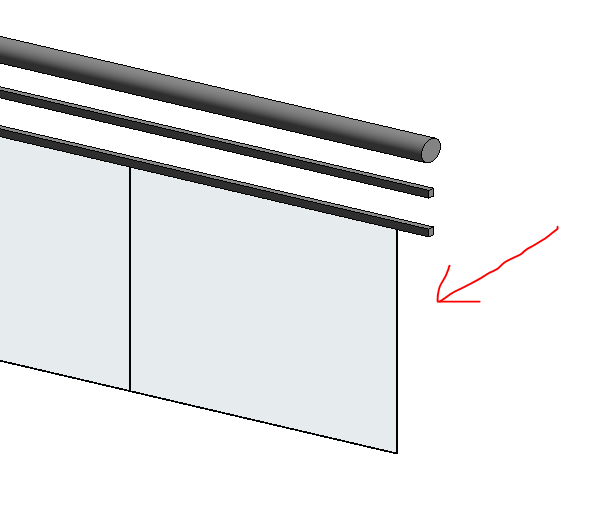

Sur l'image ci-joint, je souhaite ajouter un panneau de verre dont la longueur est exactement égale à celle l'excédent (de façon automatique, quelle que soit la longueur de l'excédent).
Est-ce possible?
Est-ce possible?
gaetan denis
·
Salut,
As tu la possiblité de nous donner des images ou fichier RVT?
Merci
Gaëtan
As tu la possiblité de nous donner des images ou fichier RVT?
Merci
Gaëtan
