Comment indiquer un sens de numérotation? GTB sur Revit & Numérotation d'objets
SB
sami bjaoui
23 mars 2020
3651 0 5 0
Bonjour à tous,
en ces temps de confinement, je m amuse à numéroter des objets (ici ce sont des stores portant les numéros Cxxx) via dynamo.

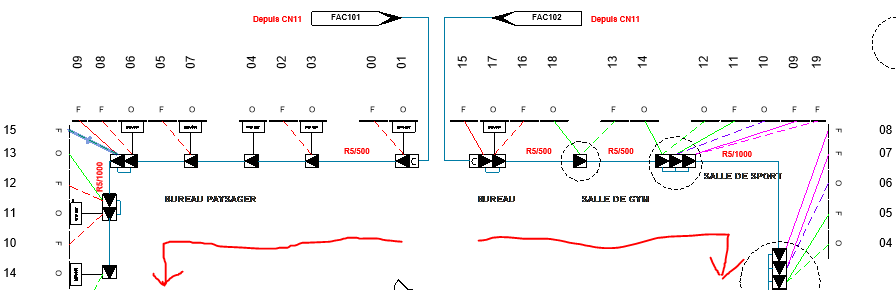

Via un "List.GroupByKey", je numérote les stores en fonction du "BUS" (sur le plan il s agit des FAC10x) qui les alimente en courant faible.
Le point bloquant est que je ne sais pas indiquer un sens de numérotation et la numérotation se fait aléatoirement.
Quelqu'un saurait me conseiller pour développer le nœud dynamo ou bien m'orienter vers le plug in qui va bien?

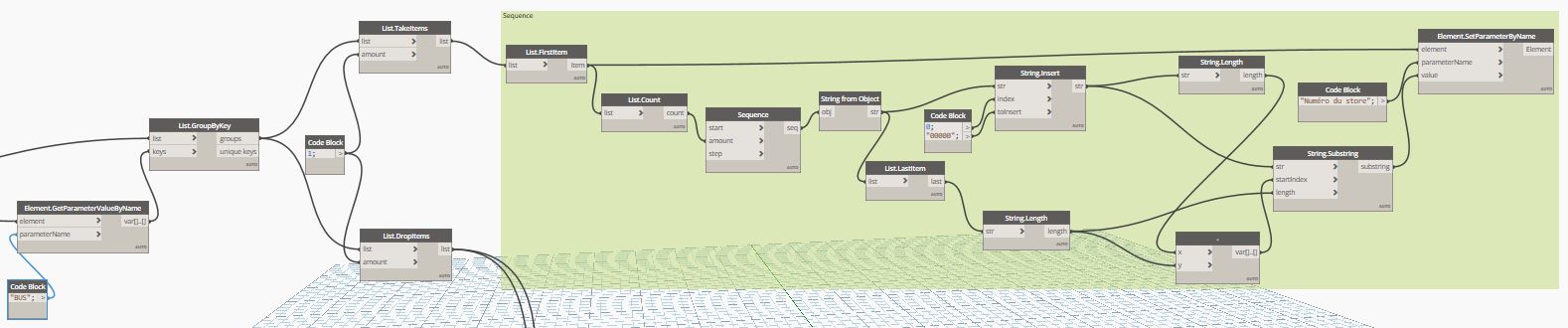

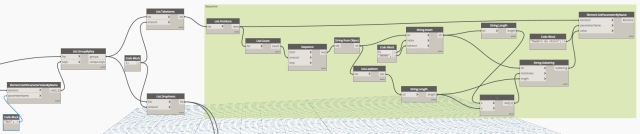

(Le nœud est en pj)
Merci
Sami
en ces temps de confinement, je m amuse à numéroter des objets (ici ce sont des stores portant les numéros Cxxx) via dynamo.
Via un "List.GroupByKey", je numérote les stores en fonction du "BUS" (sur le plan il s agit des FAC10x) qui les alimente en courant faible.
Le point bloquant est que je ne sais pas indiquer un sens de numérotation et la numérotation se fait aléatoirement.
Quelqu'un saurait me conseiller pour développer le nœud dynamo ou bien m'orienter vers le plug in qui va bien?
(Le nœud est en pj)
Merci
Sami
Images
Réponses
1 réponse
Pour écrire un commentaire, veuillezenregistrer ou log dans
Bonjour

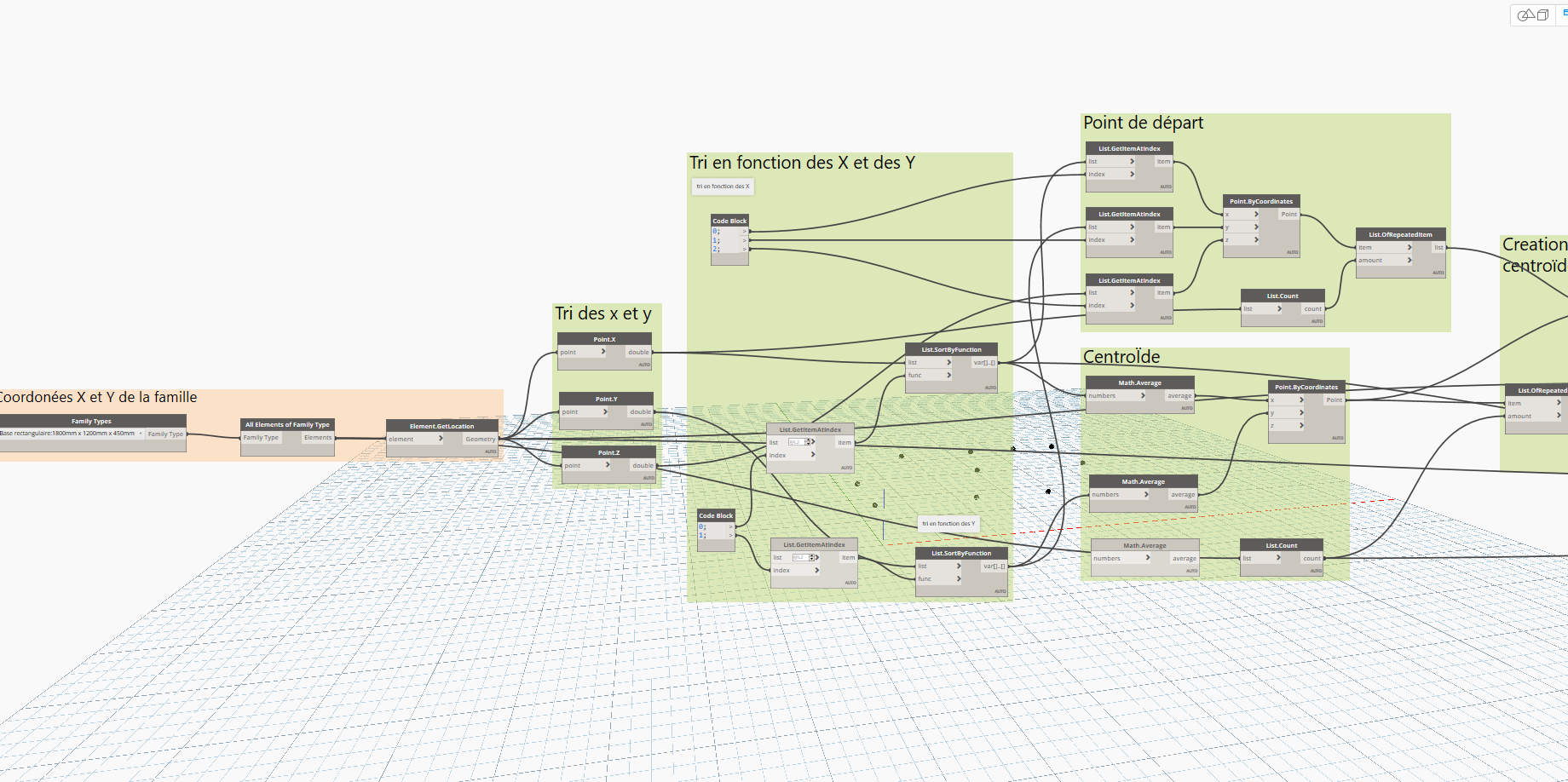

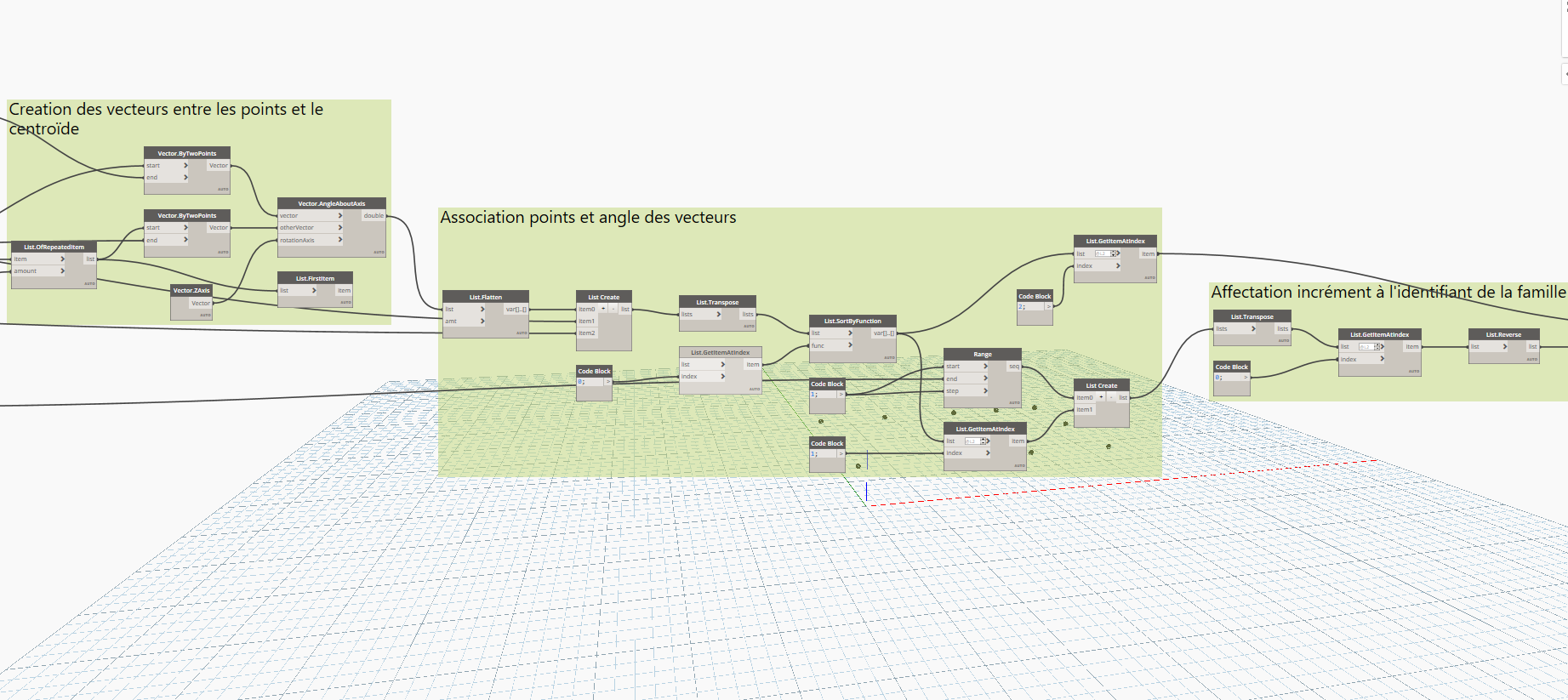

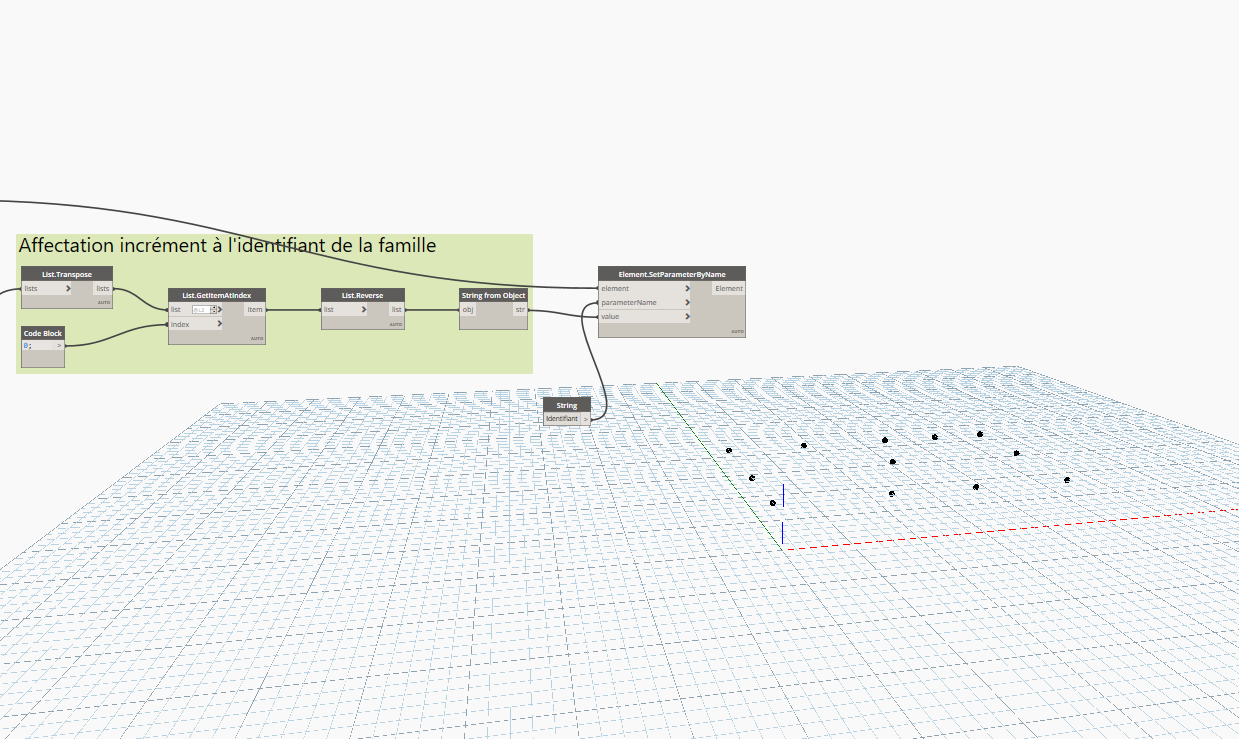

je viens de poster un script qui permet de numéroter en sens horaire différents éléments . Le principe consiste à trouver le centroïde, et à partir de ce dernier de créer des vecteurs qui le relie à ces différents points. On trouve à partir de ces vecteurs des angles, on trie ces angles de manière chronologique et avec ces derniers les numéros et éléments associés.
Le tour est joué.
je viens de poster un script qui permet de numéroter en sens horaire différents éléments . Le principe consiste à trouver le centroïde, et à partir de ce dernier de créer des vecteurs qui le relie à ces différents points. On trouve à partir de ces vecteurs des angles, on trie ces angles de manière chronologique et avec ces derniers les numéros et éléments associés.
Le tour est joué.
