Bonjour à tous, tout nouveau sur ce forum je post mon premier sujet.
Je travail en tant que dessinateur et nous venons de passer au logiciel Revit.
Pour mieux vous voir mon problème laisser moi vous expliquez notre méthode de construction.
Nos murs sont fait d'un panneau sandwich, d'une longrine et d'un doublage.
Sur revit, il met impossible de réaliser l'ensemble du mur d'une seul fois. Car le panneau sandwich est à +0.10 jusqu’à une hauteur pouvant aller à 10m, la longrine elle ne fait que 50cm, elle est placé à +0.20 et descend par conséquent à -0.30. Le doublage lui va de +0.00 à +2.60.
Je ne sais pas comment gérer le tableau des portes, fenêtres que j'insère des mes éléments sachant que je les attaches ensemble.

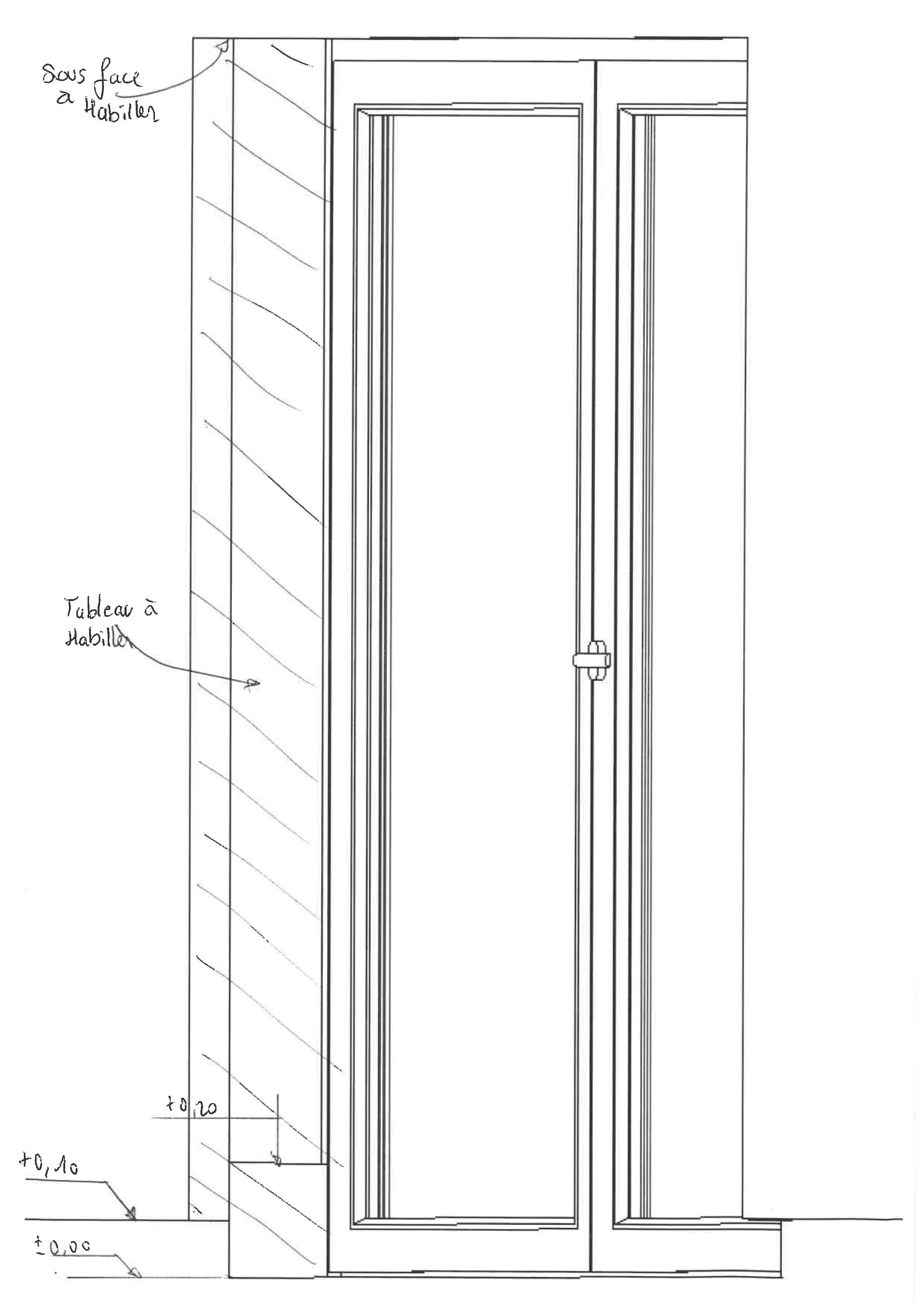

Ci joint une image pour vous expliquer.
Je vous remercie par avance.
Matthieu
Je travail en tant que dessinateur et nous venons de passer au logiciel Revit.
Pour mieux vous voir mon problème laisser moi vous expliquez notre méthode de construction.
Nos murs sont fait d'un panneau sandwich, d'une longrine et d'un doublage.
Sur revit, il met impossible de réaliser l'ensemble du mur d'une seul fois. Car le panneau sandwich est à +0.10 jusqu’à une hauteur pouvant aller à 10m, la longrine elle ne fait que 50cm, elle est placé à +0.20 et descend par conséquent à -0.30. Le doublage lui va de +0.00 à +2.60.
Je ne sais pas comment gérer le tableau des portes, fenêtres que j'insère des mes éléments sachant que je les attaches ensemble.
Ci joint une image pour vous expliquer.
Je vous remercie par avance.
Matthieu
Photos
hxrel-u
hxrel-m
hxrel-t
Solutions citées
Réponses
christophe koroma
·
Bonjour,
Une alternative à la Méthode Didier Hoffman est l'outil Modifier>Créer> Elément
On peut dissocier de préférence dans une vue à part les couches et leur attribuer des matériaux différents de la valeur par défaut. On peut aussi faire des découpes dans un parement et non seulement sur une face.
Voir dans Revitez l'excellent article d'Yves Gravelin.
Si les couches que l'on veut dissocier sont adjacentes et comportent un retrait identique l'ancienne méthode est à chercher dans la composition de la structure du mur en activant en bas à gauche la vue en coupe. Des outils permettent de déverrouiller des couches, changer des matériaux, affecter par défaut des profils en relief ou en creux.
Une alternative à la Méthode Didier Hoffman est l'outil Modifier>Créer> Elément
On peut dissocier de préférence dans une vue à part les couches et leur attribuer des matériaux différents de la valeur par défaut. On peut aussi faire des découpes dans un parement et non seulement sur une face.
Voir dans Revitez l'excellent article d'Yves Gravelin.
Si les couches que l'on veut dissocier sont adjacentes et comportent un retrait identique l'ancienne méthode est à chercher dans la composition de la structure du mur en activant en bas à gauche la vue en coupe. Des outils permettent de déverrouiller des couches, changer des matériaux, affecter par défaut des profils en relief ou en creux.
Francis L'Haridon
·
Bonjour
Didier Hoffman, dans son dernier tutoriel sur Elephorm, n'utilise que des murs monocouches pour réaliser ses deux maisons mitoyennes données en exemple, murs monocouches qu'il attache ensuite ensemble. Je ne sais quels sont ses arguments pour abandonner presque systématiquement les murs et les sols multicouches… Peut-être que tu seras forcé de passer par là.
Jette un œil sur les tutoriels de cette plateforme (25 € par mois), cela t'aidera peut-être.
@ plus
Didier Hoffman, dans son dernier tutoriel sur Elephorm, n'utilise que des murs monocouches pour réaliser ses deux maisons mitoyennes données en exemple, murs monocouches qu'il attache ensuite ensemble. Je ne sais quels sont ses arguments pour abandonner presque systématiquement les murs et les sols multicouches… Peut-être que tu seras forcé de passer par là.
Jette un œil sur les tutoriels de cette plateforme (25 € par mois), cela t'aidera peut-être.
@ plus
