Implanter une famille à des coordonnée avec Dynamo

Mehdi MESLEM

11 avril 2023

3.02K

Bonjour à vous,

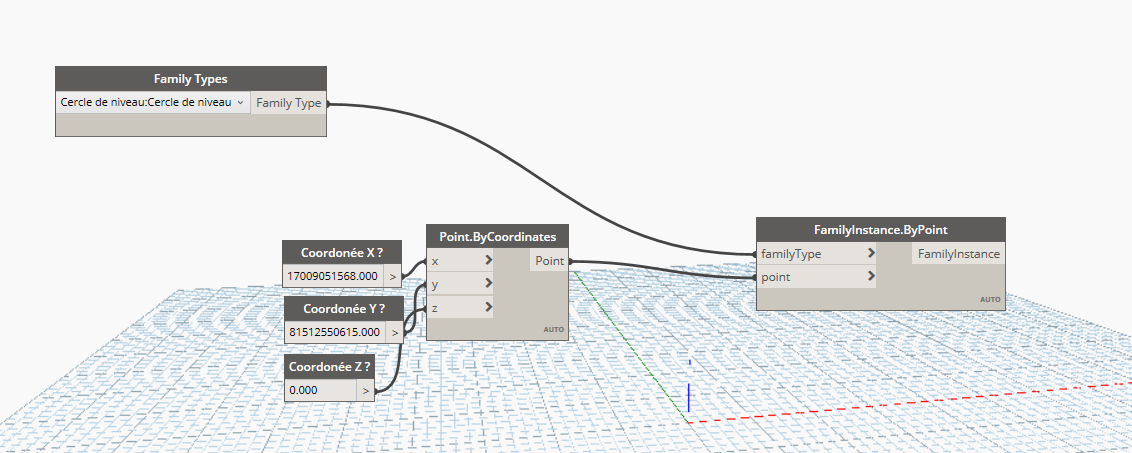

Je suis en train de développer un dynamo simple pour pouvoir positionner une famille à des coordonnées spécifiques.
Le problème que je rencontre, c'est que je ne parviens pas à convertir mes coordonnées pour quelle match avec celle de mon projet
Auriez-vous une piste ?

D'avance merci

Photos

Réponses

Mehdi MESLEM

· 26 avril 2023

Merci.
Effectivement, si je rentre les coordonnées (le système origine interne.) cela fonction, je vais regarder avec le package pour voir comment convertir les coordonnées.

Je reviens vers vous pour la solution.

Alban de Chasteigner

· 21 avril 2023

Bonjour,

Dynamo utilise le système de coordonnées liée à l'origine interne.
Si tes coordonnées sont dans le système de coordonnées partagées, tu dois faire une conversion du système de coordonnées partagées vers le système origine interne. (par exemple avec le package Genius Loci ou avec une suite de nœuds de base.)

Mehdi MESLEM

· 14 avril 2023

Bonjour Mélanie,
Je pense plus que j'ai un problème de coordonnées cartésiennes.
J'ai modifié les unités mais sans succès .

Merci

mélanie pecheux

· 12 avril 2023

Bonjour,

Le famille se positionne mais pas au bon endroit si je comprend bien.
Il faut voir les unités mise sur Revit et adapter le dynamo en fonction (mm, cm ou metre)
