Guillaume AUTRET
·
OK j'essaie...
Imprimer différents formats sur un même PDF à partir de Revit
Guillaume AUTRET
16 janvier 2018
17.57K
Commentaires des utilisateurs
Aucun avis pour le moment
Alban de Chasteigner
·
Il y a de nombreuses ressources en ligne pour comprendre le fonctionnement de dynamo et de l'API Revit :
Dynamo Primer
Forum dynamo
Autodesk University
Pour simplifier à l’extrême, Dynamo permet de gérer des listes d’éléments pour accomplir des actions.
Dans le cas présent, je te conseille d’organiser 3 listes dans le même ordre : les feuilles à imprimer, les cartouches des feuilles et les paramètres d’impressions correspondant à chaque type de cartouche (=format).

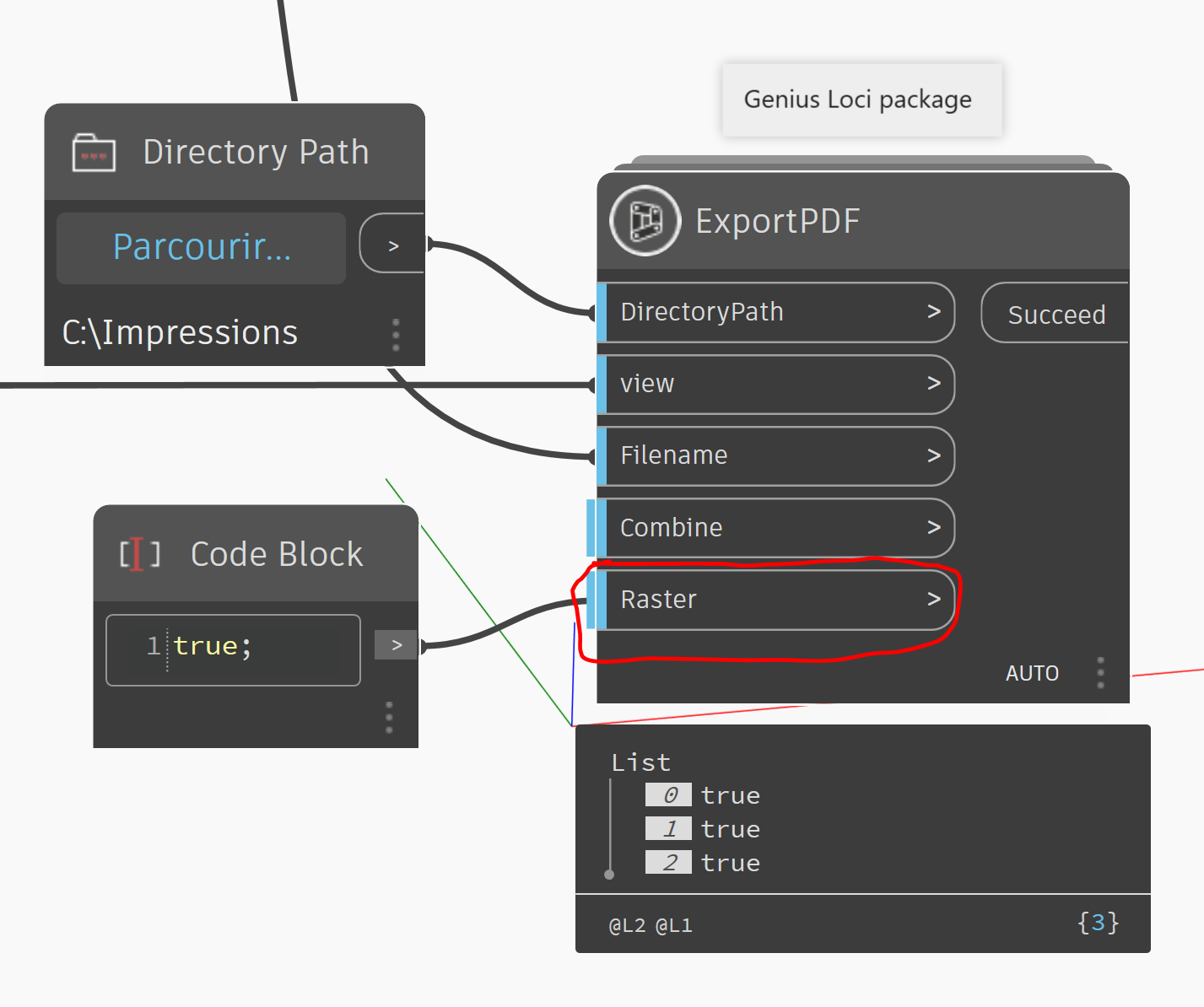

Pour t’aider à commencer, tu trouveras ci-dessous les données d’entrées nécessaires au script. Attention si tu reproduis tel quel l’image cela ne fonctionnera pas. Il faut, comme écrit plus haut, ordonner les listes d’éléments avant de les relier au nœud « Print PDF »
Dynamo Primer
Forum dynamo
Autodesk University
Pour simplifier à l’extrême, Dynamo permet de gérer des listes d’éléments pour accomplir des actions.
Dans le cas présent, je te conseille d’organiser 3 listes dans le même ordre : les feuilles à imprimer, les cartouches des feuilles et les paramètres d’impressions correspondant à chaque type de cartouche (=format).
Pour t’aider à commencer, tu trouveras ci-dessous les données d’entrées nécessaires au script. Attention si tu reproduis tel quel l’image cela ne fonctionnera pas. Il faut, comme écrit plus haut, ordonner les listes d’éléments avant de les relier au nœud « Print PDF »
Guillaume AUTRET
·
J'ai bien trouvé "Genius Loci" et le script Print PDF (multiple formats).
Mais ne connaissant pas Dynamo, je ne trouve pas les feuilles du projet actif pour commencer l'assemblage.
Mais ne connaissant pas Dynamo, je ne trouve pas les feuilles du projet actif pour commencer l'assemblage.
Alban de Chasteigner
·
J'ai publié un package dynamo nommé "Genius Loci" pour faciliter l'impression pdf et la création de routines d'export dwfx et dwg à partir de répertoires.
Cela rend la création des scripts plus aisée.
Cela rend la création des scripts plus aisée.
Guillaume AUTRET
·
Merci Alban de Chasteigner.
Çà va me donner une bonne raison de me mettre à dynamo.
Concernant BlueBeam, c'est pas mal pour les PDF 3D. Pour l'assemblage PDF avec des formats différents, je n'ai peut-être pas trouvé le moyen de le faire avec la version d'essai.
Çà va me donner une bonne raison de me mettre à dynamo.
Concernant BlueBeam, c'est pas mal pour les PDF 3D. Pour l'assemblage PDF avec des formats différents, je n'ai peut-être pas trouvé le moyen de le faire avec la version d'essai.
Alban de Chasteigner
·
Bonjour,
L'impression de feuilles avec des formats différents fonctionne plutôt bien avec dynamo et c'est gratuit.
Il est même possible d'imprimer des feuilles depuis des maquettes non ouvertes (depuis un répertoire)
Le seul bémol est que la fonction d'assemblage des feuilles en un seul fichier pdf ne fonctionne pas encore et qu'il faut donc combiner les feuilles avec un visionneur pdf.
L'impression de feuilles avec des formats différents fonctionne plutôt bien avec dynamo et c'est gratuit.
Il est même possible d'imprimer des feuilles depuis des maquettes non ouvertes (depuis un répertoire)
Le seul bémol est que la fonction d'assemblage des feuilles en un seul fichier pdf ne fonctionne pas encore et qu'il faut donc combiner les feuilles avec un visionneur pdf.
Guillaume AUTRET
·
ok merci. je vais essayer.
Gabriel CASTEL
·
Bonjour,
Bluebeam Revu propose un plugin pour Revit lors de l'installation (à partir de la version CAD et supérieure).
Celui-ci permet d'intervenir sur les feuilles.
Plus d'infos sur Bluebeam:
https://support.bluebeam.com/training-videos/#revit-plugin-enhancements
et
https://www.youtube.com/watch?v=htiL_vOzm8o
N'hésitez pas à télécharger une version d'essai: http://www.bluebeam.com et à me solliciter pour une prise en main.
Bluebeam Revu propose un plugin pour Revit lors de l'installation (à partir de la version CAD et supérieure).
Celui-ci permet d'intervenir sur les feuilles.
Plus d'infos sur Bluebeam:
https://support.bluebeam.com/training-videos/#revit-plugin-enhancements
et
https://www.youtube.com/watch?v=htiL_vOzm8o
N'hésitez pas à télécharger une version d'essai: http://www.bluebeam.com et à me solliciter pour une prise en main.
