Bonjour et Bonne année B.I.M. 2018 à tous!
Je souhaitais savoir si quelqu'un avait une solution (ou un plugin) pour faire une impression en combinant plusieurs feuilles de formats différents dans un même PDF sur REVIT?
Par avance merci.
A vous les studios..
Je souhaitais savoir si quelqu'un avait une solution (ou un plugin) pour faire une impression en combinant plusieurs feuilles de formats différents dans un même PDF sur REVIT?
Par avance merci.
A vous les studios..
Accepted Answer
0
Undo
Votes
Merci de vos retours. En effet, j’utilise, depuis pas mal de temps, l'adin Diroots qui fonctionne très bien.
0
Undo
Votes
Bonjour,
Bluebeam Revu propose un plugin pour Revit lors de l'installation (à partir de la version CAD et supérieure).
Celui-ci permet d'intervenir sur les feuilles.
Plus d'infos sur Bluebeam:
https://support.bluebeam.com/training-videos/#revit-plugin-enhancements
et
https://www.youtube.com/watch?v=htiL_vOzm8o
N'hésitez pas à télécharger une version d'essai: http://www.bluebeam.com et à me solliciter pour une prise en main.
Bluebeam Revu propose un plugin pour Revit lors de l'installation (à partir de la version CAD et supérieure).
Celui-ci permet d'intervenir sur les feuilles.
Plus d'infos sur Bluebeam:
https://support.bluebeam.com/training-videos/#revit-plugin-enhancements
et
https://www.youtube.com/watch?v=htiL_vOzm8o
N'hésitez pas à télécharger une version d'essai: http://www.bluebeam.com et à me solliciter pour une prise en main.
0
Undo
Votes
Bonjour,
L'impression de feuilles avec des formats différents fonctionne plutôt bien avec dynamo et c'est gratuit.
Il est même possible d'imprimer des feuilles depuis des maquettes non ouvertes (depuis un répertoire)
Le seul bémol est que la fonction d'assemblage des feuilles en un seul fichier pdf ne fonctionne pas encore et qu'il faut donc combiner les feuilles avec un visionneur pdf.
L'impression de feuilles avec des formats différents fonctionne plutôt bien avec dynamo et c'est gratuit.
Il est même possible d'imprimer des feuilles depuis des maquettes non ouvertes (depuis un répertoire)
Le seul bémol est que la fonction d'assemblage des feuilles en un seul fichier pdf ne fonctionne pas encore et qu'il faut donc combiner les feuilles avec un visionneur pdf.
0
Undo
Votes
Merci Alban de Chasteigner.
Çà va me donner une bonne raison de me mettre à dynamo.
Concernant BlueBeam, c'est pas mal pour les PDF 3D. Pour l'assemblage PDF avec des formats différents, je n'ai peut-être pas trouvé le moyen de le faire avec la version d'essai.
Çà va me donner une bonne raison de me mettre à dynamo.
Concernant BlueBeam, c'est pas mal pour les PDF 3D. Pour l'assemblage PDF avec des formats différents, je n'ai peut-être pas trouvé le moyen de le faire avec la version d'essai.
0
Undo
Votes
J'ai publié un package dynamo nommé "Genius Loci" pour faciliter l'impression pdf et la création de routines d'export dwfx et dwg à partir de répertoires.
Cela rend la création des scripts plus aisée.
Cela rend la création des scripts plus aisée.
0
Undo
Votes

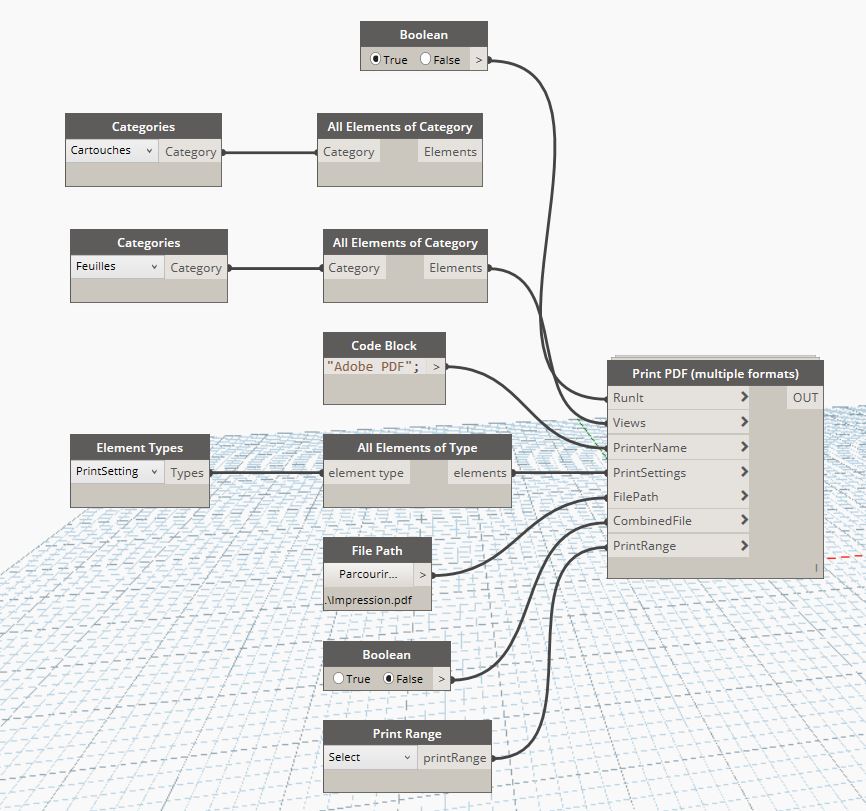

J'ai bien trouvé "Genius Loci" et le script Print PDF (multiple formats).
Mais ne connaissant pas Dynamo, je ne trouve pas les feuilles du projet actif pour commencer l'assemblage.
Mais ne connaissant pas Dynamo, je ne trouve pas les feuilles du projet actif pour commencer l'assemblage.
0
Undo
Votes
Il y a de nombreuses ressources en ligne pour comprendre le fonctionnement de dynamo et de l'API Revit :
Dynamo Primer
Forum dynamo
Autodesk University
Pour simplifier à l’extrême, Dynamo permet de gérer des listes d’éléments pour accomplir des actions.
Dans le cas présent, je te conseille d’organiser 3 listes dans le même ordre : les feuilles à imprimer, les cartouches des feuilles et les paramètres d’impressions correspondant à chaque type de cartouche (=format).

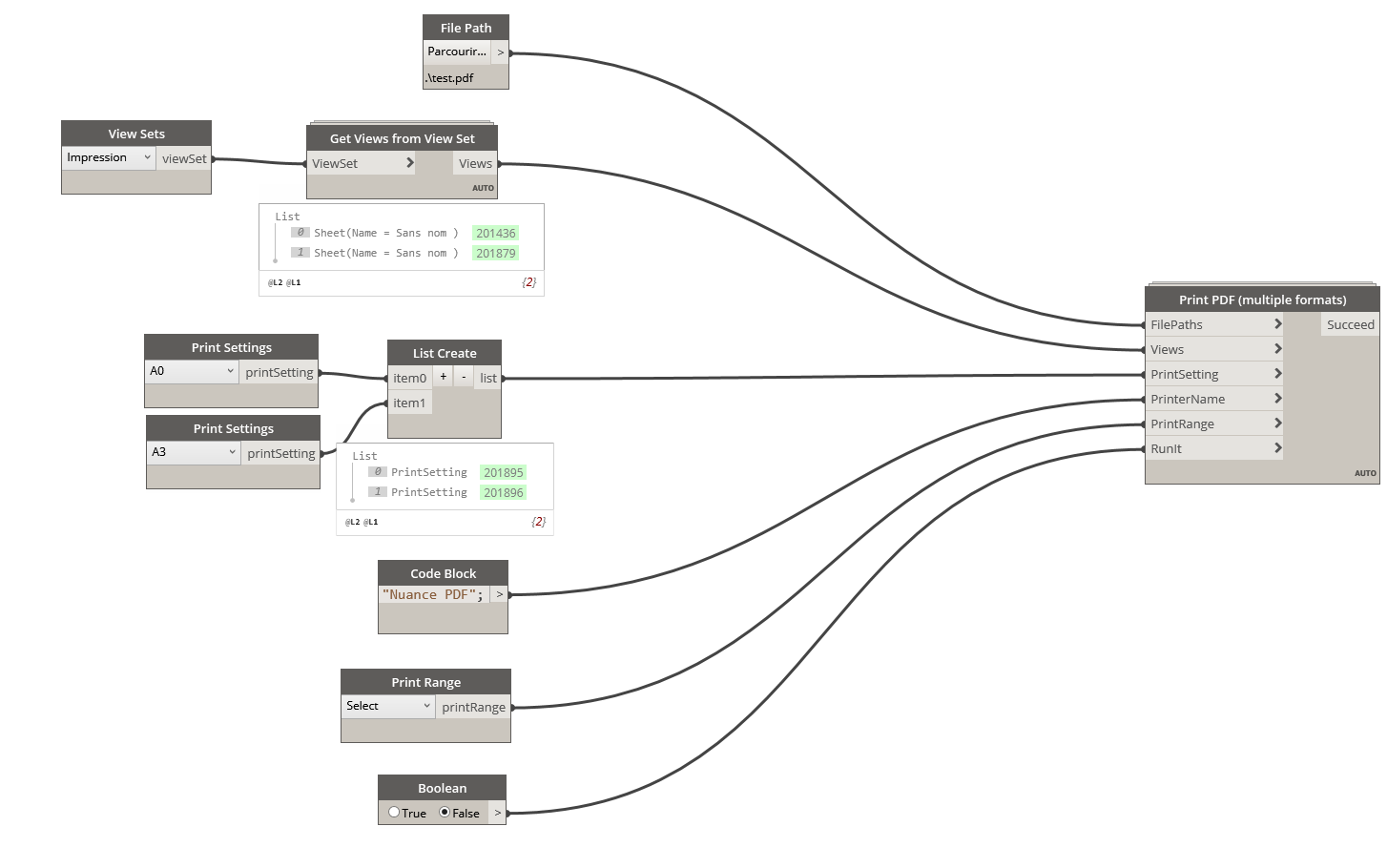

Pour t’aider à commencer, tu trouveras ci-dessous les données d’entrées nécessaires au script. Attention si tu reproduis tel quel l’image cela ne fonctionnera pas. Il faut, comme écrit plus haut, ordonner les listes d’éléments avant de les relier au nœud « Print PDF »
Dynamo Primer
Forum dynamo
Autodesk University
Pour simplifier à l’extrême, Dynamo permet de gérer des listes d’éléments pour accomplir des actions.
Dans le cas présent, je te conseille d’organiser 3 listes dans le même ordre : les feuilles à imprimer, les cartouches des feuilles et les paramètres d’impressions correspondant à chaque type de cartouche (=format).
Pour t’aider à commencer, tu trouveras ci-dessous les données d’entrées nécessaires au script. Attention si tu reproduis tel quel l’image cela ne fonctionnera pas. Il faut, comme écrit plus haut, ordonner les listes d’éléments avant de les relier au nœud « Print PDF »
0
Undo
Votes
Bonjour,

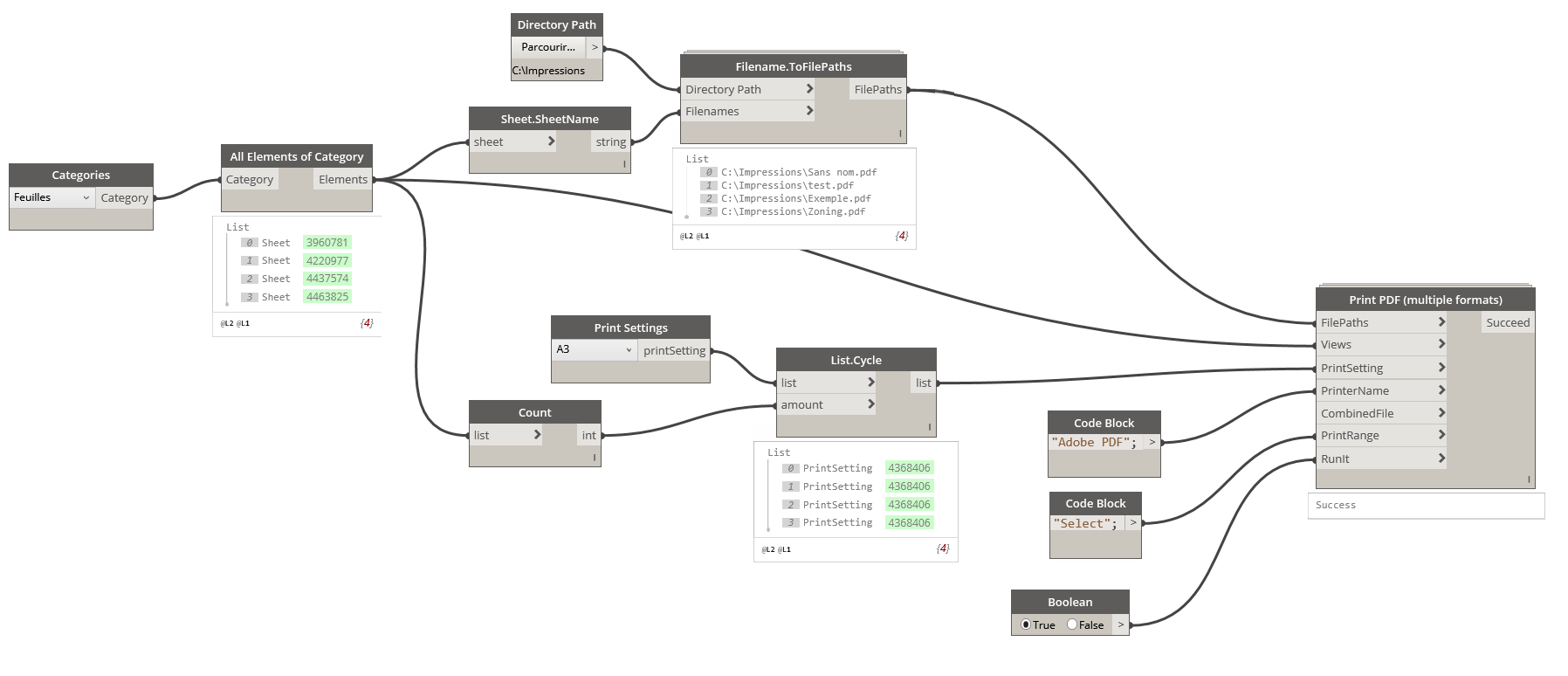

J'ai mis-à-jour le package dynamo "GeniusLoci".

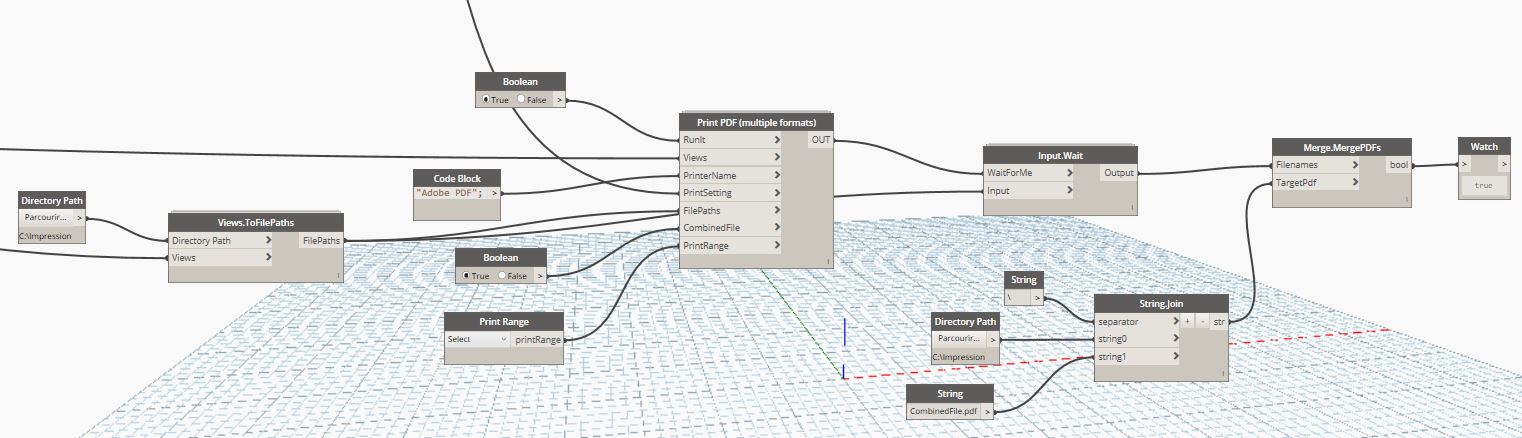

Si comme moi, vous n'appréciez pas la façon dont Revit gère l'impression des pdfs, il est désormais possible de spécifier les futurs noms des pdfs, d'imprimer en une fois plusieurs formats et enfin d'assembler les différents pdfs en un seul carnet.
J'ai mis-à-jour le package dynamo "GeniusLoci".
Si comme moi, vous n'appréciez pas la façon dont Revit gère l'impression des pdfs, il est désormais possible de spécifier les futurs noms des pdfs, d'imprimer en une fois plusieurs formats et enfin d'assembler les différents pdfs en un seul carnet.
0
Undo
Votes
Bonjour Alban
Merci de ces partages. Le script ne fonctionne pas, penses tu pouvoir jeter un coup d'oeil à ce qui ne pourrait pas fonctionner sur mon script? Pourtant j'ai bien lu tes échanges via Hexabim et Dynamoforum/primer...
Peut-être si tu nous met un lien d'un script qui fonctionne avec plusieurs feuilles et plusieurs formats cela pourrait résoudre nos soucis.
Merci à toi
Merci de ces partages. Le script ne fonctionne pas, penses tu pouvoir jeter un coup d'oeil à ce qui ne pourrait pas fonctionner sur mon script? Pourtant j'ai bien lu tes échanges via Hexabim et Dynamoforum/primer...
Peut-être si tu nous met un lien d'un script qui fonctionne avec plusieurs feuilles et plusieurs formats cela pourrait résoudre nos soucis.
Merci à toi
0
Undo
Votes
Bonjour Kevin,

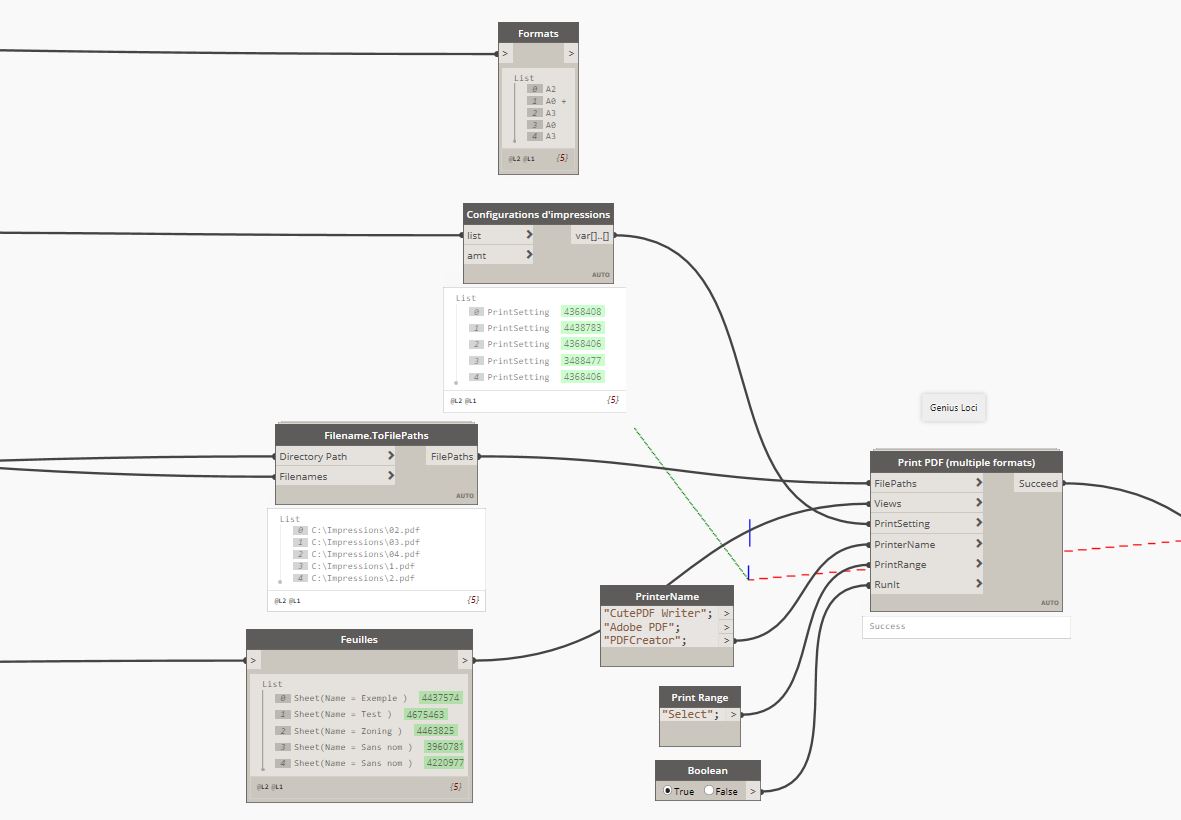

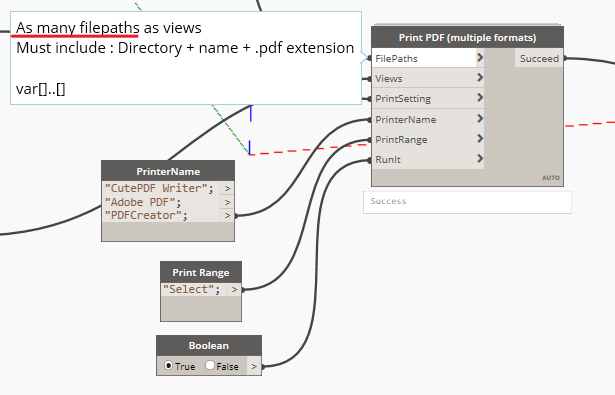

Il faut tout simplement autant de filepaths que de feuilles. Un des objectifs du noeud étant d'obtenir des livrables PDF correctement nommés, l'entrée Filepath sert à donner une dénomination à chaque PDF.
Il est également possible d'automatiser la reconnaissance du format pour l'entrée Printsetting.
Tu peux utiliser le nom du type de cartouche, ou bien un paramètre partagé où est inscrit manuellement le format ou encore les paramètres natifs de cartouche « Largeur de la feuille » et « Hauteur de la feuille » associés à une fonction de dictionnaire.
N'hésite pas si tu as d'autres questions.
Il faut tout simplement autant de filepaths que de feuilles. Un des objectifs du noeud étant d'obtenir des livrables PDF correctement nommés, l'entrée Filepath sert à donner une dénomination à chaque PDF.
Il est également possible d'automatiser la reconnaissance du format pour l'entrée Printsetting.
Tu peux utiliser le nom du type de cartouche, ou bien un paramètre partagé où est inscrit manuellement le format ou encore les paramètres natifs de cartouche « Largeur de la feuille » et « Hauteur de la feuille » associés à une fonction de dictionnaire.
N'hésite pas si tu as d'autres questions.
0
Undo
Votes
Alban,
As-tu un exemple, de reconnaissance automatisé de Printsettings suivant cartouche ou un paramètre quelquonque? Je n'arrive pas encore à démultiplié les printsettings suivant ces paramètres
Je te remercie
As-tu un exemple, de reconnaissance automatisé de Printsettings suivant cartouche ou un paramètre quelquonque? Je n'arrive pas encore à démultiplié les printsettings suivant ces paramètres
Je te remercie
0
Undo
Votes
Bonjour Kevin,
Je suis navré mais je ne peux pas mettre sur un forum un graph Dynamo développé pour les besoins de mon entreprise.
J'ajoute en pièce jointe un diagramme, réalisé pour une présentation, qui synthétise les différentes étapes permettant d'obtenir une liste de configurations d'impression ordonnées et filtrées.
Je suis navré mais je ne peux pas mettre sur un forum un graph Dynamo développé pour les besoins de mon entreprise.
J'ajoute en pièce jointe un diagramme, réalisé pour une présentation, qui synthétise les différentes étapes permettant d'obtenir une liste de configurations d'impression ordonnées et filtrées.
0
Undo
Votes
Bonjour à tous,
RTV Exporter est un outil assez efficace dans le domaine de l'exportation pdf.
https://www.youtube.com/watch?v=t3LuH9Yval0&index=26&list=UU2OJjqsHUgchzVXV5G1dzdQ
https://www.rtvtools.com/rtv-xporter/
En plus il est assez économique.
Je ne l'utilise plus puisque je ne suis plus sur ce sujet mais il m'avait bien aidé.
Je vous laisse regarder la vidéo, pour voir si ça réponds à votre problématique.
Bonne journée,
RTV Exporter est un outil assez efficace dans le domaine de l'exportation pdf.
https://www.youtube.com/watch?v=t3LuH9Yval0&index=26&list=UU2OJjqsHUgchzVXV5G1dzdQ
https://www.rtvtools.com/rtv-xporter/
En plus il est assez économique.
Je ne l'utilise plus puisque je ne suis plus sur ce sujet mais il m'avait bien aidé.
Je vous laisse regarder la vidéo, pour voir si ça réponds à votre problématique.
Bonne journée,
0
Undo
Votes
bonjour,
quelqu'un parmi vous a planché pour imprimer plusieurs pdfs en les enregistrant séparément mais en renommant automatiquement avec les paramètres partagés du cartouche?
merci
quelqu'un parmi vous a planché pour imprimer plusieurs pdfs en les enregistrant séparément mais en renommant automatiquement avec les paramètres partagés du cartouche?
merci
0
Undo
Votes
Bonjour Guillaume,
C'est un classique pour la production des pdfs, les livrables doivent être nommés selon la nomenclature du cartouche.
Quelles sont les difficultés rencontrées ?
Si tu utilises Dynamo, télécharges le package Genius Loci et tu trouveras sans doute pas mal d'exemples sur le forum https://forum.dynamobim.com/.
C'est un classique pour la production des pdfs, les livrables doivent être nommés selon la nomenclature du cartouche.
Quelles sont les difficultés rencontrées ?
Si tu utilises Dynamo, télécharges le package Genius Loci et tu trouveras sans doute pas mal d'exemples sur le forum https://forum.dynamobim.com/.
0
Undo
Votes
j'ai testé Diroots, ça marche pas trop mal mais ça me semblait peut-être un peu plus long qu'avec revit pour sortir les pdfs (mais ça évite de perdre du temps à revérifier le nommage derrière donc bien ).

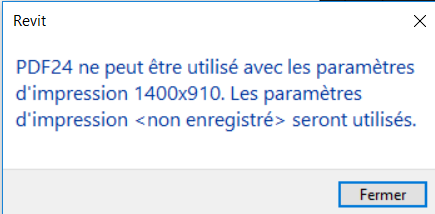

J'ai juste un souci avec Diroots, je ne peux pas lancer la création de dizaines de pdf et faire ma pause pendant ce temps car j'ai un petit message d'erreur qui m'oblige à clique X fois sur ce message (X correspondant au nombre de documents), ça m'oblige à rester devant le pc pour fermer ce message. Quelqu'un a-t-il déjà eu ce problème? comment l'avez vous résolu avec diroots?
quelle est votre config de pdf24 pour éviter cela?
merci à vous
). J'ai juste un souci avec Diroots, je ne peux pas lancer la création de dizaines de pdf et faire ma pause pendant ce temps car j'ai un petit message d'erreur qui m'oblige à clique X fois sur ce message (X correspondant au nombre de documents), ça m'oblige à rester devant le pc pour fermer ce message. Quelqu'un a-t-il déjà eu ce problème? comment l'avez vous résolu avec diroots?
quelle est votre config de pdf24 pour éviter cela?
merci à vous
0
Undo
Votes
Bonjour Guillaume

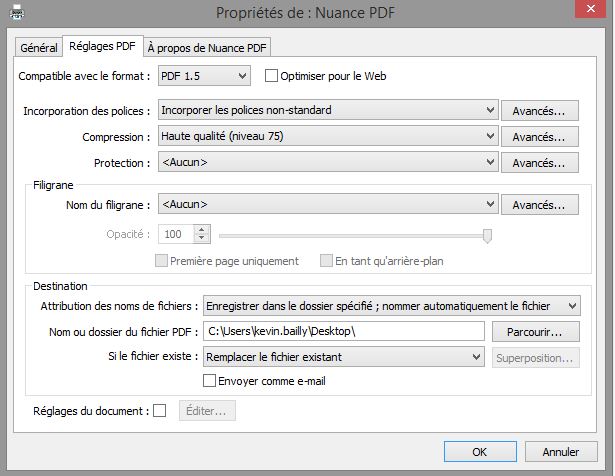

Pour éviter le message à chaque impression et ce qui a fonctionné pour moi, il faut aller dans les paramètres pdf de ton imprimante et régler les paramètres d’export en exportant le fichier en nommant le fichier automatiquement et dans le répertoire spécifié
Bonne journée
Pour éviter le message à chaque impression et ce qui a fonctionné pour moi, il faut aller dans les paramètres pdf de ton imprimante et régler les paramètres d’export en exportant le fichier en nommant le fichier automatiquement et dans le répertoire spécifié
Bonne journée
Accepted Answer
0
Undo
Votes
Merci de vos retours. En effet, j’utilise, depuis pas mal de temps, l'adin Diroots qui fonctionne très bien.
0
Undo
Votes
Bonjour,
J'utilise le noeud export pdf du package "genius loci", seulement cela m'exporte mes vues en format vectoriel et j'aurais besoin de les exporter en raster, est-il possible de gérer cela dans dynamo?
Alban de Chasteigner peut-être pouvez-vous m'aider ?
Merci d'avance
Louis
J'utilise le noeud export pdf du package "genius loci", seulement cela m'exporte mes vues en format vectoriel et j'aurais besoin de les exporter en raster, est-il possible de gérer cela dans dynamo?
Alban de Chasteigner peut-être pouvez-vous m'aider ?
Merci d'avance
Louis
0
Undo
Votes
Bonjour,
Le vectoriel ou le raster est une option des configurations d'impression. Il suffit donc de modifier ta configuration d'impression dans Revit puis de la sélectionner dans Dynamo, pour obtenir des pdf en raster.
Le vectoriel ou le raster est une option des configurations d'impression. Il suffit donc de modifier ta configuration d'impression dans Revit puis de la sélectionner dans Dynamo, pour obtenir des pdf en raster.
0
Undo
Votes
Dans le noeud ExportPDF il n'est pas possible de sélectionner de configuration d'impression non ?
Et on est obligé de modifier les options des configurations d'impression dans REVIT ? Il n'est pas possible de le faire depuis Dynamo directement ?
Et on est obligé de modifier les options des configurations d'impression dans REVIT ? Il n'est pas possible de le faire depuis Dynamo directement ?
Bonjour,
Le vectoriel ou le raster est une option des configurations d'impression. Il suffit donc de modifier ta configuration d'impression dans Revit puis de la sélectionner dans Dynamo, pour obtenir des pdf en raster.
0
Undo
Votes
Bonjour,
Comme une partie de la discussion précédente traitait du nœud Print PDF, j'ai présumé que tu parlais du même nœud personnalisé.
Effectivement l'export PDF n'utilise pas de configuration d'impression.

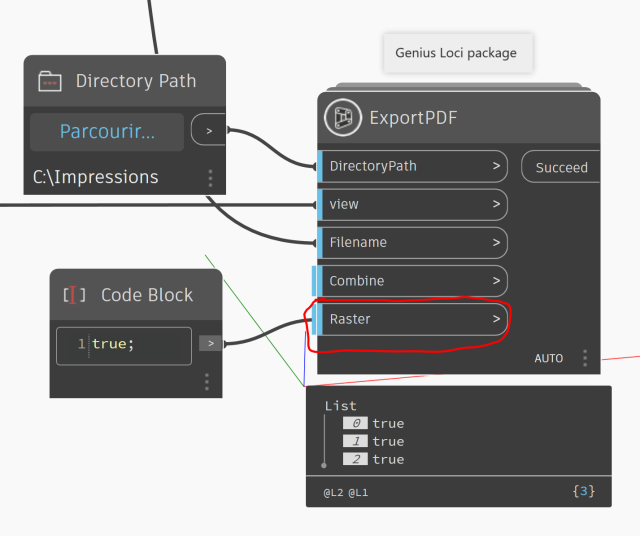

Je viens d'ajouter l'option pour le raster dans le nœud ExportPDF.
Il faut télécharger la version à jour du noeud sur mon Github et remplacer l'ancienne version dans C:\Users\%USERNAME%\AppData\Roaming\Dynamo\Dynamo Revit\2.12\packages\Genius Loci\dyf
Comme une partie de la discussion précédente traitait du nœud Print PDF, j'ai présumé que tu parlais du même nœud personnalisé.
Effectivement l'export PDF n'utilise pas de configuration d'impression.
Je viens d'ajouter l'option pour le raster dans le nœud ExportPDF.
Il faut télécharger la version à jour du noeud sur mon Github et remplacer l'ancienne version dans C:\Users\%USERNAME%\AppData\Roaming\Dynamo\Dynamo Revit\2.12\packages\Genius Loci\dyf
