Jonction panneau mur rideau avec un angle
AB
Amine BOUZOUIDJA
21 août 2017
8477 0 5 0
Bonjour,
Je voudrais savoir si quelqu'un sait comment on peut faire des coupes biseautées à 45° sur des panneaux de mur rideaux, sans l'utilisation de meneaux d'angles. En réalité ce sont deux panneaux de verres collés à 45°.
J'ai essayé de mettre une contrainte sur le panneau mais le résultat n'est pas bon.

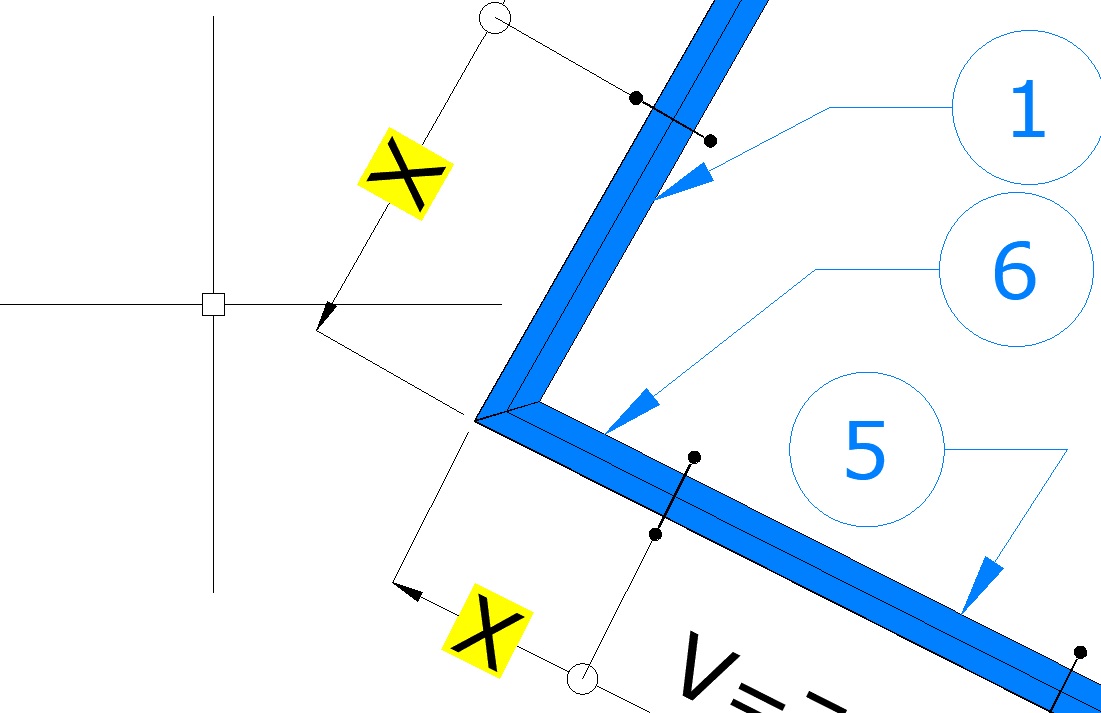

Ci-dessous un aperçu de la demande, et le test du panneau sous Revit.
Merci à tous.
Cordialement
Je voudrais savoir si quelqu'un sait comment on peut faire des coupes biseautées à 45° sur des panneaux de mur rideaux, sans l'utilisation de meneaux d'angles. En réalité ce sont deux panneaux de verres collés à 45°.
J'ai essayé de mettre une contrainte sur le panneau mais le résultat n'est pas bon.

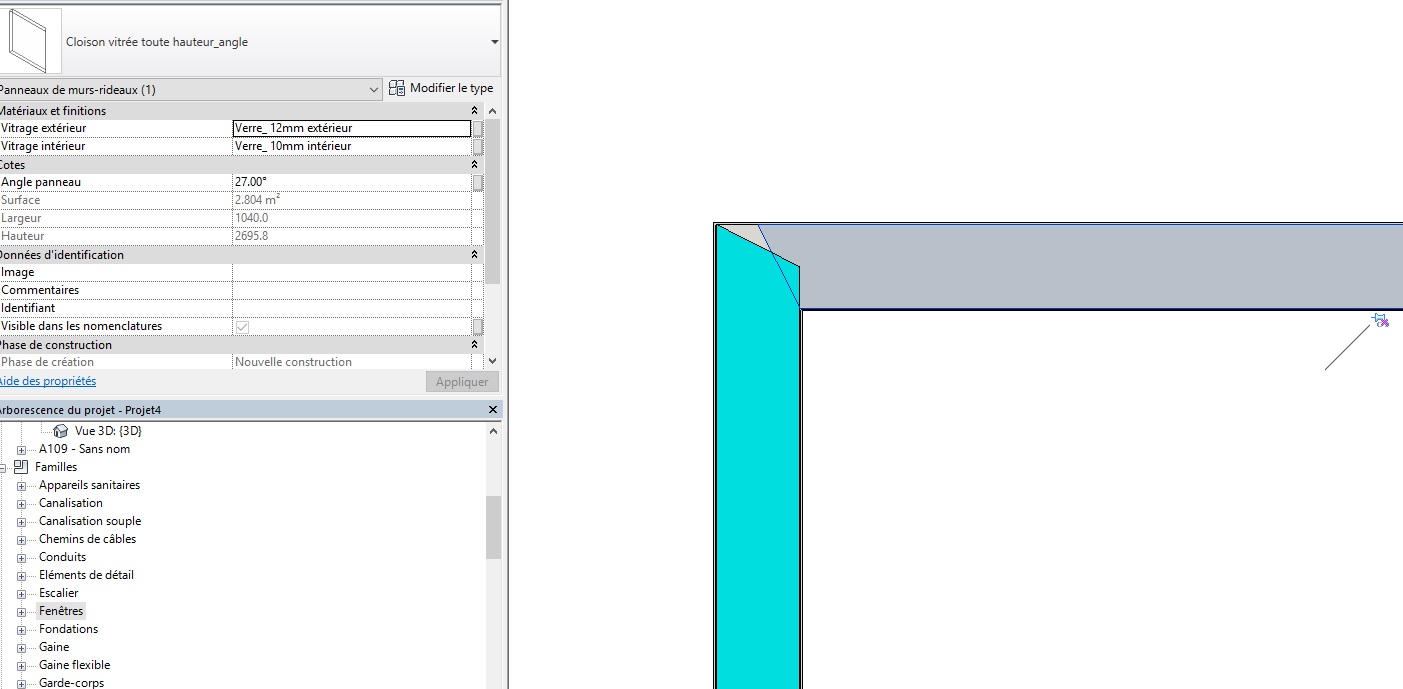

Ci-dessous un aperçu de la demande, et le test du panneau sous Revit.
Merci à tous.
Cordialement
Images
Réponses
Bonjour,
Il faut en effet créer une famille de panneau biseautée.

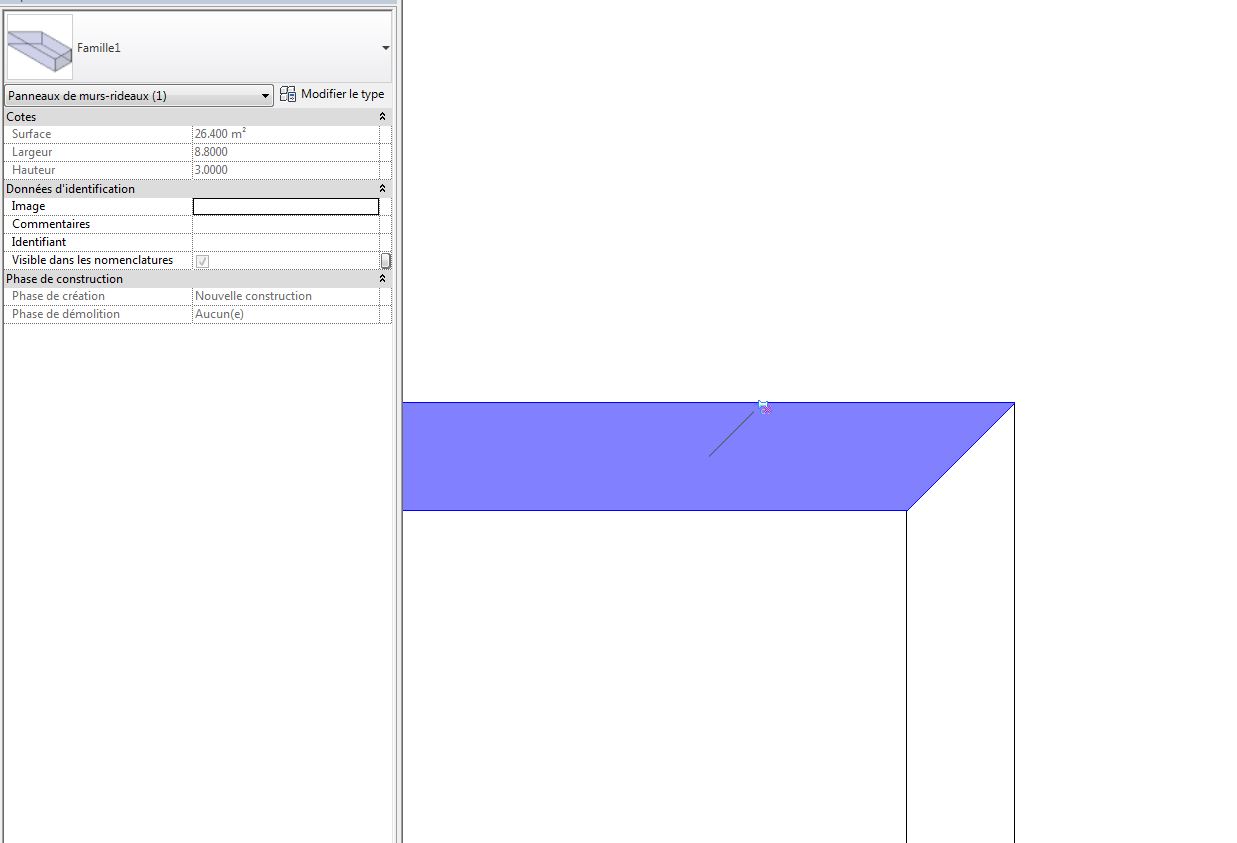

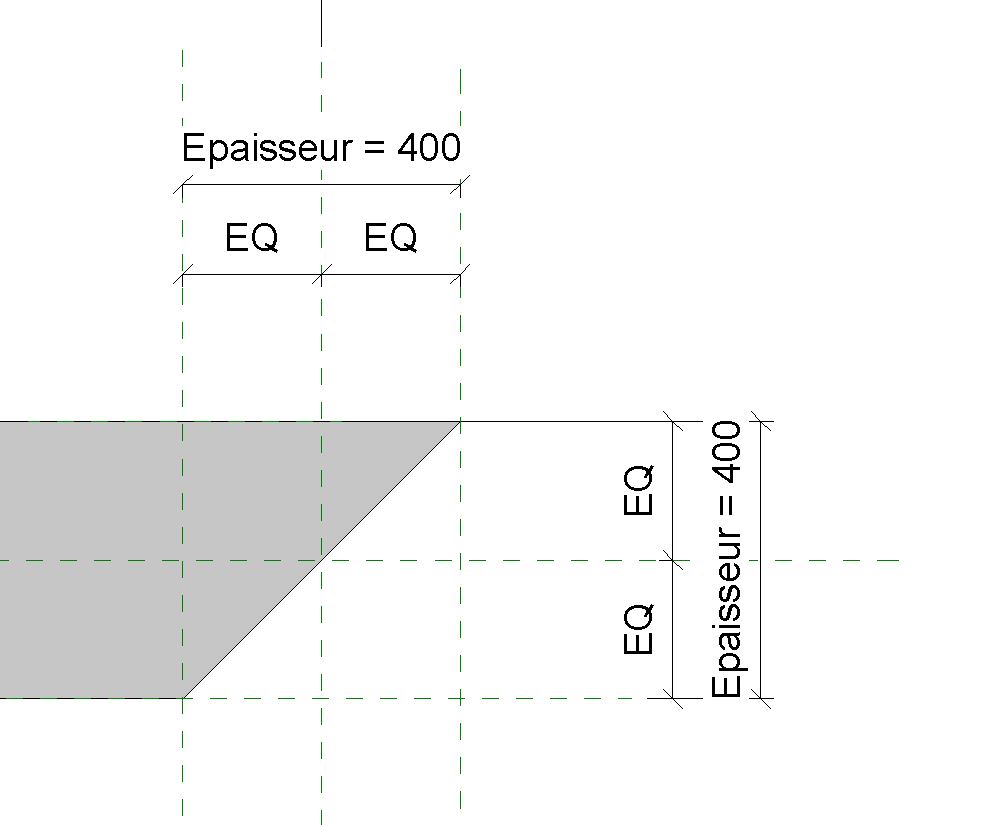

Ci-joint un exemple. Pour info, pour la partie à 45, j'ai dessiné une ligne de référence entre les extrémités du panneau.
Cdlt
Il faut en effet créer une famille de panneau biseautée.
Ci-joint un exemple. Pour info, pour la partie à 45, j'ai dessiné une ligne de référence entre les extrémités du panneau.
Cdlt
FH
Bonjour Floris,
Merci pour l'info, j'avais déjà essayé une ligne de référence ça ne fonctionnait pas dans le cas de deux panneaux d'angles, cad la jonction ne se fessait pas à 45°.

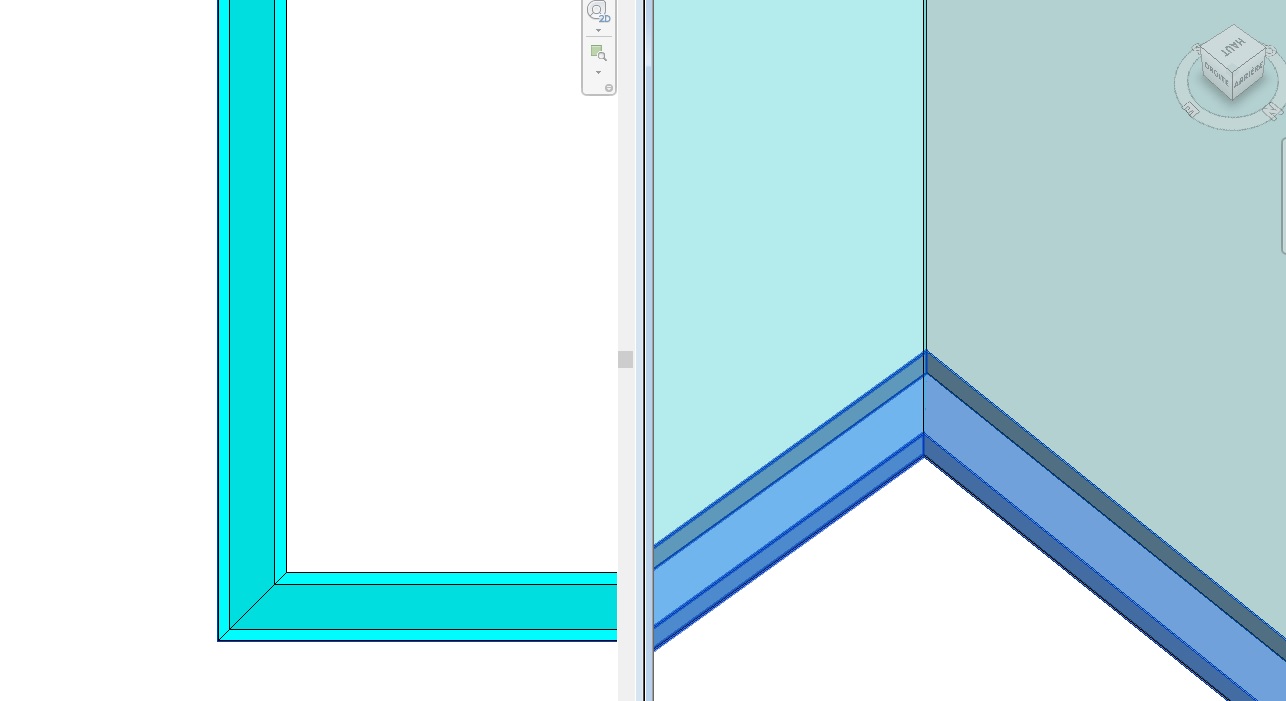

Par contre j'ai réussi à le faire en passant par la famille mur qui remplacera par la suite le panneau mur rideau, revit nous donne dans ce cas la main pour choisir une coupe d'onglet entre deux panneaux. Ci-joint l'image du résultat.
Cordialement
Merci pour l'info, j'avais déjà essayé une ligne de référence ça ne fonctionnait pas dans le cas de deux panneaux d'angles, cad la jonction ne se fessait pas à 45°.
Par contre j'ai réussi à le faire en passant par la famille mur qui remplacera par la suite le panneau mur rideau, revit nous donne dans ce cas la main pour choisir une coupe d'onglet entre deux panneaux. Ci-joint l'image du résultat.
Cordialement
AB
