Lisaison de débit sur pièces aérauliques [Résolu]
SG
Sébastien Goyetche
05 juin 2019
3514 0 2 0
Bonjour,
Je rencontre actuellement un petit soucis sur des pièces de transformation aérauliques que je souhaite créer.
J'arrive au resultat que je veux, à savoir par exemple liaisonner des débits pour un plénum de reprise 4 piquages.
J'ai une gaine rectangulaire qui rentre dans mon plénum et ressort séparée en 4 piquages circulaires paramétrables. Chaque piquage relié à un terminal aéraulique prend donc son débit via un paramètre partagé Q1, Q2 etc et le connecteur rectangulaire à un paramètre partagé de débit lui aussi qui reprend la somme des Q1, Q2 etc.

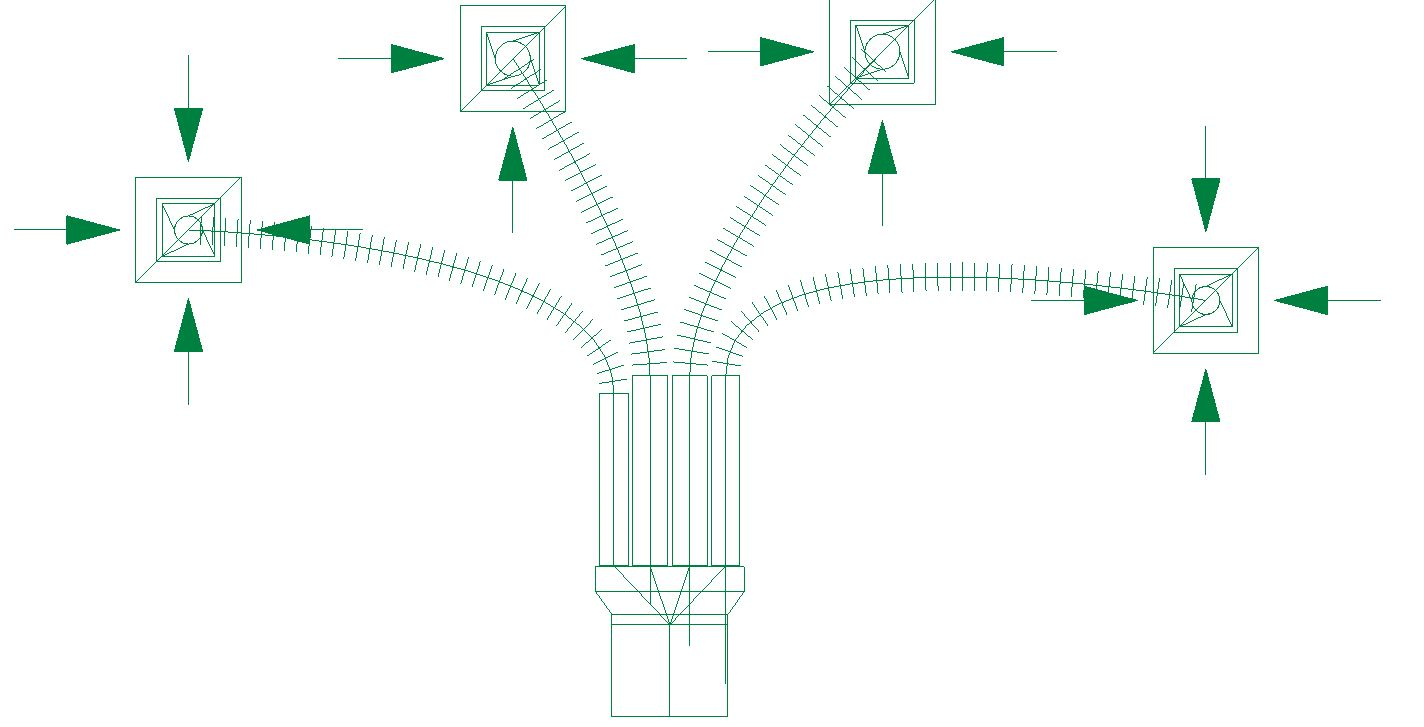

Le soucis que j'ai est graphique, dans mon projet peu importe l'affichage de modèle, visuellement j'ai des traits qui relient grossièrement les connecteurs :
Y à t'il une solution pour les masquer ou autre ?
Je rencontre actuellement un petit soucis sur des pièces de transformation aérauliques que je souhaite créer.
J'arrive au resultat que je veux, à savoir par exemple liaisonner des débits pour un plénum de reprise 4 piquages.
J'ai une gaine rectangulaire qui rentre dans mon plénum et ressort séparée en 4 piquages circulaires paramétrables. Chaque piquage relié à un terminal aéraulique prend donc son débit via un paramètre partagé Q1, Q2 etc et le connecteur rectangulaire à un paramètre partagé de débit lui aussi qui reprend la somme des Q1, Q2 etc.
Le soucis que j'ai est graphique, dans mon projet peu importe l'affichage de modèle, visuellement j'ai des traits qui relient grossièrement les connecteurs :
Y à t'il une solution pour les masquer ou autre ?
Images
Réponses
Bonjour,
Peux-tu nous indiquer quelles traits te gène ?
Peux-tu nous indiquer quelles traits te gène ?
LS
Bonjour,

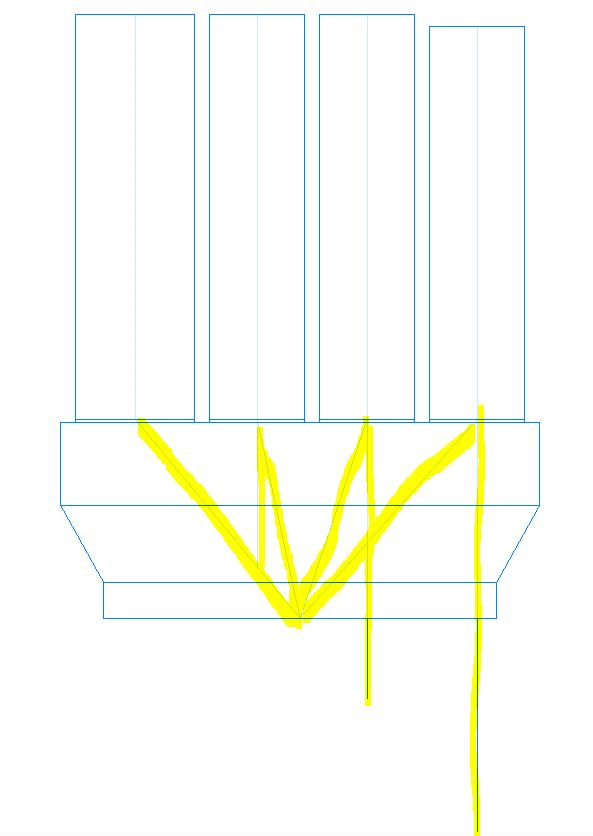

Les traits qui me gênaient étaient ceux que je met en jaune
J'ai modifié ma famille qui est un raccord de gaine, dans catégorie et paramètre de la famille il était rentré de base en "Coude".
J'ai essayé toutes les types d'éléments et quand je le mets en transition (ce qui parait le plus logique ..) je n'ai plus ces traits là !
Les traits qui me gênaient étaient ceux que je met en jaune
J'ai modifié ma famille qui est un raccord de gaine, dans catégorie et paramètre de la famille il était rentré de base en "Coude".
J'ai essayé toutes les types d'éléments et quand je le mets en transition (ce qui parait le plus logique ..) je n'ai plus ces traits là !
SG
