MEP - ACHEMINEMENT COUDE FF et MF

Nicolas HENRY

18 janvier 2017

5.05K

Bonjour,

Ma question est la suivante :

J'ai chargé des coudes MF et FF en préférence d'acheminement dans un type de canalisation.

Hors lorsque je veux dessiner un dévoiement ou un casse avec un encombrement faible, Revit n’utilise jamais
la solution de mettre en coude MF et FF.

J'arrive a faire cette enchainement de coude MF et FF mais en manuel, c'est à dire que je met coude par coude.
Ceci est-il normal, si oui a quoi ça sert de charger des coudes MF et FF en préférence d'acheminement ?

Merci de votre aide

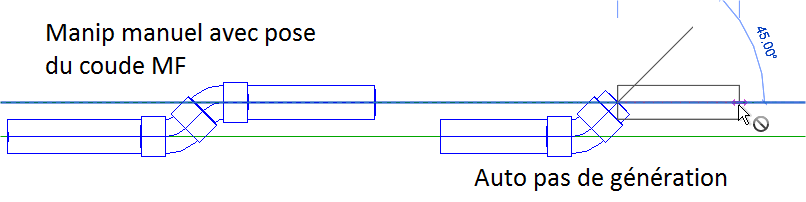

Deux screen shot en PJ

Photos

Réponses

Nicolas HENRY

· 18 janvier 2017

C'est dommage que Revit n'ai pas l'intelligence de choisir la jonction de deux coudes F.F et M.F
directement lors d'un encombrement faible. on est obligé finalement venir ajuster après .

Yandi je vais essayer de générer ceci par le bia d'une famille voir si çà peut le faire

Je vais ouvrir une Ideas sur ce sujet.

Encore merci pour vos retour

Smiley heureux

Yandi Simon

· 18 janvier 2017

Salut,

Tu peux aussi avoir une seule famille de coude qui est soit FF soit MF avec un paramètre d’occurrence pour le changement.

Mickael AUQUE

· 18 janvier 2017

évidement que si !!

Je ne conseil jamais de modéliser directement comme cela doit etre :
je fais tracer la bonne forme et apres on ajuste pour bien avoir les coudes et ajuster pour avoir le minimum sur la section droite.
C'est comme pour faire un virage à 90° où, par nos habitudes, on met 2 coudes à 45°

exemple :

http://autode.sk/2jJuPIp

Nicolas HENRY

· 18 janvier 2017

Bonjour Mickaël,

Merci de votre réponse. Ceci confirme bien tout mes essaies alors

Du coup le fait de charger des coudes MF en préférence d'acheminement ne sert finalement à rien?

Mickael AUQUE

· 18 janvier 2017

Revit ne sait pas faire une enfilade de coude tout seule, il lui faut un bout droit a chaque fois
