Mettre en couleur les éléments d'un fichier lié
Vincent Demat
24 février 2018
9.84K
3
Bonjour,
Je n'arrive pas à changer la couleur d'un fichier lier. J'effectue la synthèse PLB et CVC, j'ai lié Archi, CVC et PLB à mon fichier synthèse. Je souhaiter pouvoir voire par exemple toute la partie CVC lié en Mauve, mais je n'arrive pas à le faire.
Dans les paramètres de visibilité mon fichier CVC est en vue lié, j'ai créé un sous projet pour ce fichier lié puis appliqué un filtre de couleur au sous projet. Seule les éléments que je redessine sont affectés, ils prennent la bonne couleurs.
J'ai essayé de faire un filtres par éléments mais pas possible avec le fichier lié....
J'arrive seulement à appliquer la couleur en recréant un sous-projet du même nom que celui du fichier natif CVC... Une opération totalement chronophage...
Quelqu'un peut il m'aider???
Merci
Je n'arrive pas à changer la couleur d'un fichier lier. J'effectue la synthèse PLB et CVC, j'ai lié Archi, CVC et PLB à mon fichier synthèse. Je souhaiter pouvoir voire par exemple toute la partie CVC lié en Mauve, mais je n'arrive pas à le faire.
Dans les paramètres de visibilité mon fichier CVC est en vue lié, j'ai créé un sous projet pour ce fichier lié puis appliqué un filtre de couleur au sous projet. Seule les éléments que je redessine sont affectés, ils prennent la bonne couleurs.
J'ai essayé de faire un filtres par éléments mais pas possible avec le fichier lié....
J'arrive seulement à appliquer la couleur en recréant un sous-projet du même nom que celui du fichier natif CVC... Une opération totalement chronophage...
Quelqu'un peut il m'aider???
Merci
Photos
Réponses
Vincent Demat
·
Merci,
Je l'ai déjà vu, toutes tes méthodes je les connais... Mon problème est autre, et ma solution première reste la meilleur.
Je l'ai déjà vu, toutes tes méthodes je les connais... Mon problème est autre, et ma solution première reste la meilleur.
David Grassin
·
j'ai mis un tuto sur youtube il y a quelque temps a ce sujet...
[url=https://www.youtube.com/watch?v=Uo62nqV3ylw&t=6s]https://www.youtube.com/watch?
[url=https://www.youtube.com/watch?v=Uo62nqV3ylw&t=6s]https://www.youtube.com/watch?
Vincent Demat
·
Merci,
Mais j'ai déjà essayé ceci, tu ne peux pas changer la couleur des canalisations.... Mon but est de repérer PLB, CVC, CFO, CFA... La meilleurs solution c'est les sous projets fantômes...
Mais j'ai déjà essayé ceci, tu ne peux pas changer la couleur des canalisations.... Mon but est de repérer PLB, CVC, CFO, CFA... La meilleurs solution c'est les sous projets fantômes...
Vincent Van Hamme
·
Si non, une autre solution que vient de me proposer un BIM Manager :

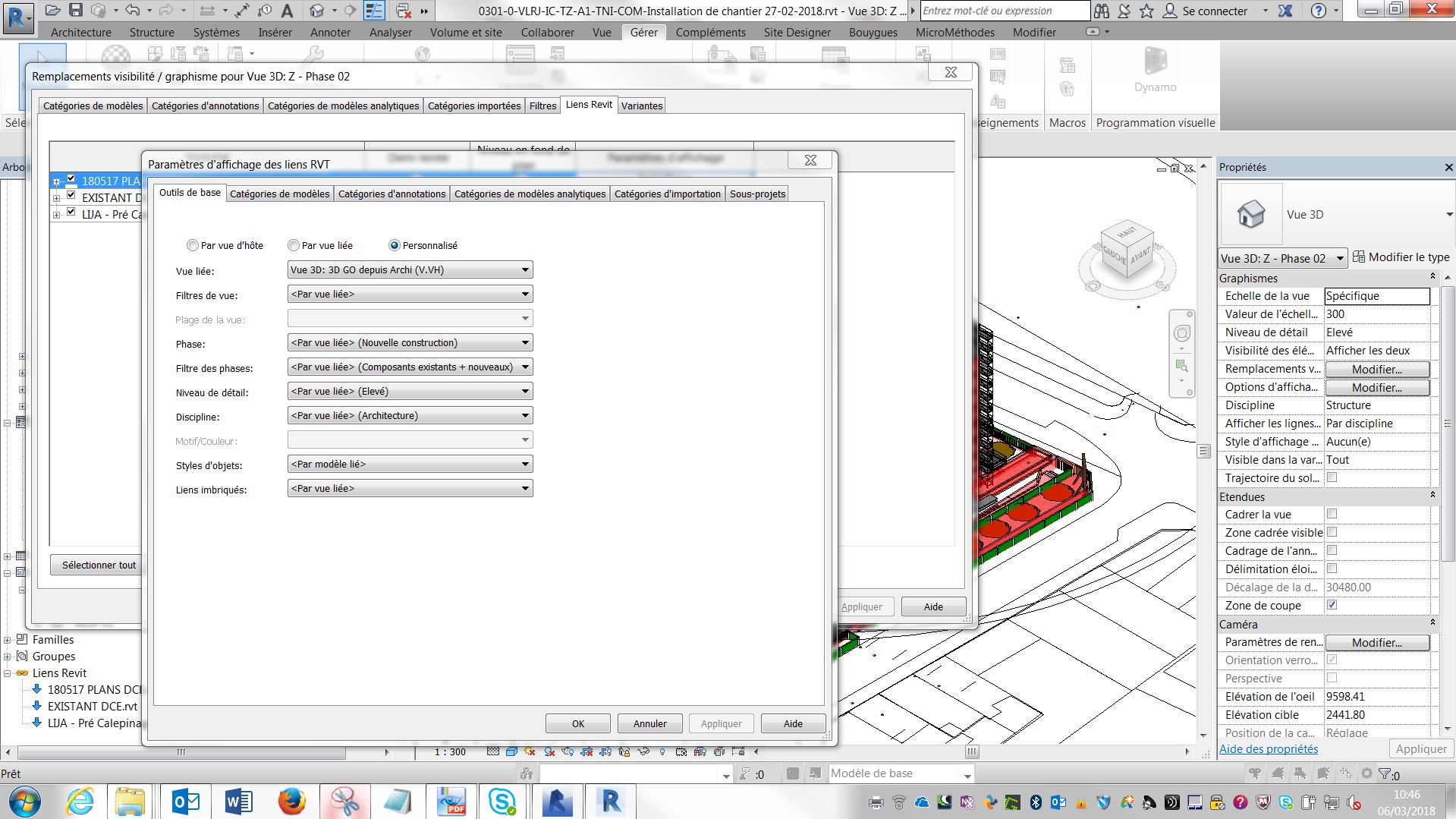

vv, liens révit, paramètres d'affichages, personnalisé ...
vv, liens révit, paramètres d'affichages, personnalisé ...
Vincent Demat
·
Salut,
Merci c'est exactement ce que je cherchais... Sous mes yeux...
Merci c'est exactement ce que je cherchais... Sous mes yeux...
Yandi Simon
·
Salut,

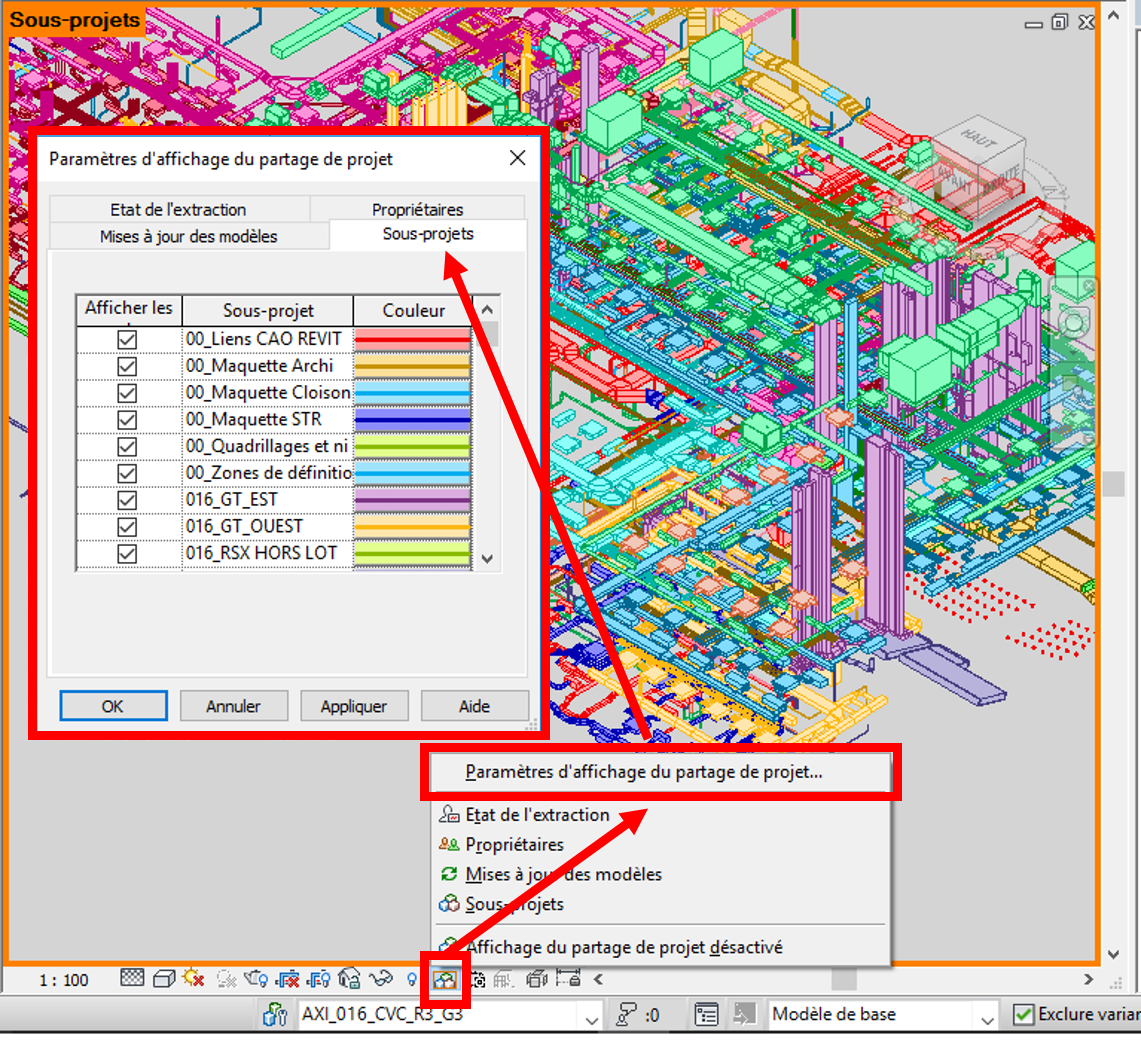

La gestion de couleur par sous-projet comme dans le PJ pourrait t'aider ?
Cela fonctionne pour tous les types de vues et même avec des vues liées.
La gestion de couleur par sous-projet comme dans le PJ pourrait t'aider ?
Cela fonctionne pour tous les types de vues et même avec des vues liées.
Vincent Demat
·
C'est exactement ce que je fait... Mais il faut mettre le filtre par vue d'hôte et créer un sous projet du même nom que celui existant en liaison, pour créer une affectation de couleur...
Vincent Van Hamme
·
Et si vous allez dans : vv, Lien Revit, Paramètre d'affichage, Par vue d’hôte => Par vue liée + Création d'une nouvelle vue avec filtres spécifiques dans les fichiers que tu as liés ? Ça prend trop de temps ?
En gros vous voulez faire ça mais sous Révit : https://www.youtube.com/watch?v=Sdh3IX0whPI
C'est quand même fou qu'avec un outil comme ça (qui coûte un bras) on ne puis pas faire ce genre de manip ...
En gros vous voulez faire ça mais sous Révit : https://www.youtube.com/watch?v=Sdh3IX0whPI
C'est quand même fou qu'avec un outil comme ça (qui coûte un bras) on ne puis pas faire ce genre de manip ...
Vincent Demat
·
OUi, mais cela marche pour la vue en plan, et autres mais en 3d pour avoir un motif plein il me faut avoir accès aux motifs...
Je suis en synthèse et je n'ai pas le choix que des vues liés, pour un gain de temps, car si je dois revoir pour chaque corps d'état ses plages de vues, et j'en passe, le travail s'alourdit...
Aujourd'hui la méthode du sous-projet fantôme me semble la meilleur alternative...
Je suis en synthèse et je n'ai pas le choix que des vues liés, pour un gain de temps, car si je dois revoir pour chaque corps d'état ses plages de vues, et j'en passe, le travail s'alourdit...
Aujourd'hui la méthode du sous-projet fantôme me semble la meilleur alternative...
Benoît LECRIOUX
·
Il ne faudrait pas utiliser de vue liée à mon avis, ce doit justement étre ce paramétrage qui est conservé. Tu peux utiliser les filtres uniquement si tu utilises des paramètres commun à ta maquette et à la maquette liée (natif ou paramètre partagé).

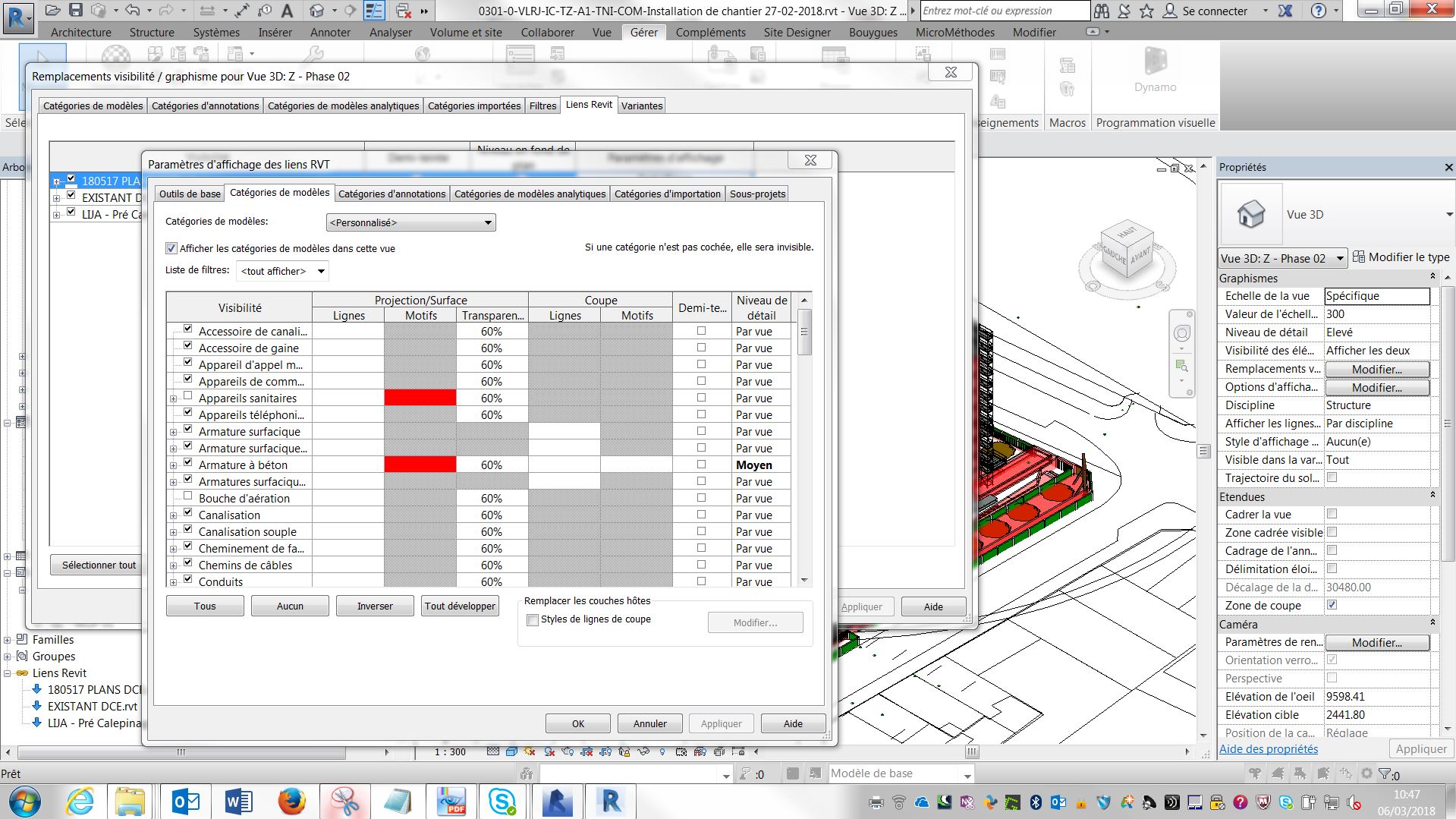

Moi je parametrerais le lien en personnalisé et j'appliquerais la couleur aux catégories. C'est à faire une fois, le paramétrage sera conservé en cas de rechargement du lien vers une maquette v+1.
Moi je parametrerais le lien en personnalisé et j'appliquerais la couleur aux catégories. C'est à faire une fois, le paramétrage sera conservé en cas de rechargement du lien vers une maquette v+1.
