  lundi 18 janvier 2021
  2 Replies
  321 Visits
  Subscribe
Bonjour à tous,

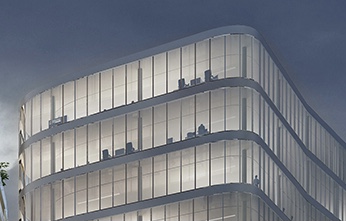

Je modélise un projet avec un mur rideau courbe (aux angles, voir photo). Il s’agit d’un mur où les panneaux vitrés sont courbés.

Je n’ai pas de problème avec le panneau. En utilisant un type de mur « verre » j’arrive a avoir un beau verre courbe.
Mon problème vient des meneaux. Je ne parvient pas à trouver comment les faire suivre la courbe du verre.

Avez-vous une astuce ?
il y a plus d'un mois
·
#15882
0
Votes
Annuler
Bonjour,
En supposant qu'il s'agisse d'un projet fait dans Revit,

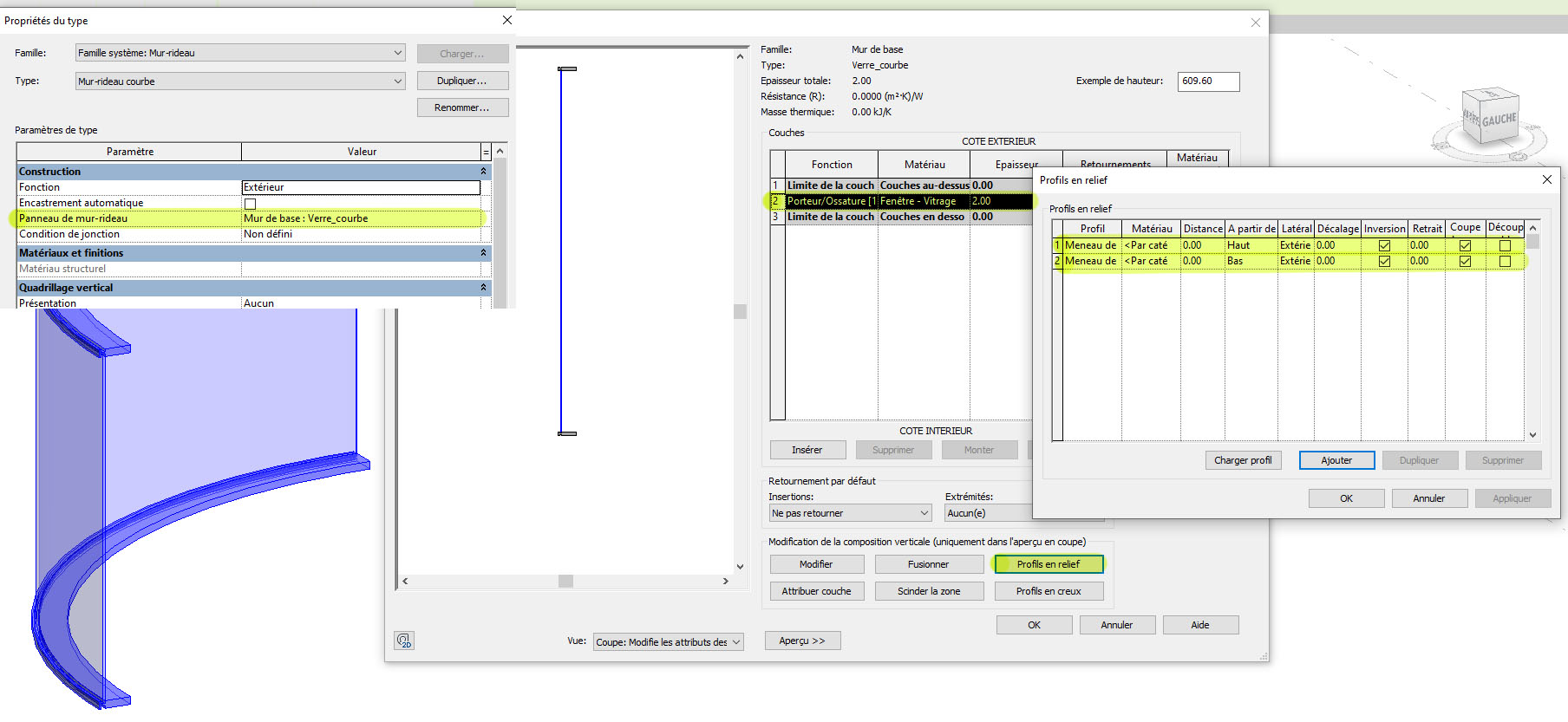

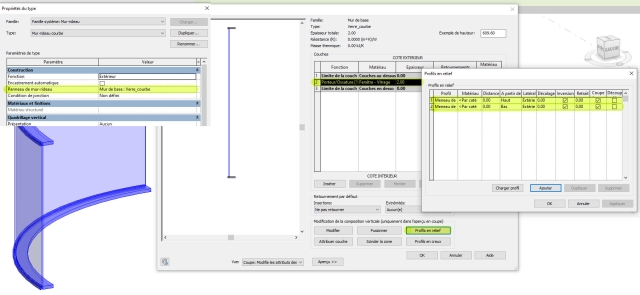

Il faut contourner le fait de ne pouvoir faire des meneaux courbes en créant un type de mur "Verre + Meneaux" tout simplement en ajoutant des profils dans la structure du mur puis de mettre ce mur en panneau du mur rideau courbe.
Pièces jointes
il y a plus d'un mois
·
#15883
0
Votes
Annuler
Bonsoir François,

Dans le cas d'une modélisation via archicad l'outil mur rideau pourtant très souple considèrera pourtant une courbe comme une série de panneaux parfaitement plan, pour cela :
- matrice de poteau sur trajet courbe
- espace + clic gauche sur la courbe avec outil mur rideau

Tout comme le suggère Benoît, on peut néanmoins contourner ce sujet ainsi :
- matrice de poteau sur trajet courbe
- espace + clic gauche sur la courbe avec outil poutre (lisse)
- espace + clic gauche sur la courbe avec outil mur (vitrage)

En vidéo :
https://i.ibb.co/6ZwmBxW/ezgif-com-gif-maker.gif

Tous les panneaux seront ainsi courbes. En revanche je crains que l'entreprise retenue accepte de mettre en oeuvre des lisses supérieur courbe et des vitrages courbes, mais c'est une autre histoire.

Egalement il conviendra de classifier correctement les occurrences de cet ouvrage pour la cohérence BIM du modèle.
