Bonjour,
Comment puis-je dessiner un mur biseauté sur Revit ?
J'ai essayé avec l'outil forme mais le graphisme n'est pas le même entre un volume et un mur et c'est problématique.
Des idées pour m'aider ???

Merci merci !
6 years ago
·
#6942
0
Votes
Undo
Bonjour Sara,

Tu peux éditer le profil de ton mur, en sélectionnant le mur et Modifier le profil.

Une petite illustration de ce que tu souhaite obtenir serait le bienvenu...
6 years ago
·
#6953
0
Votes
Undo
Bonjour

Effectivement comme Rémy pour un mur en élévation

Si le biseau est dans le sens de la coupe, alors c'est un modèle in situ qu'il faut faire

Bonne journée
6 years ago
·
#6955
0
Votes
Undo
Bonjour,

Avec un vide attaché au mur ?
6 years ago
·
#6958
0
Votes
Undo
Bonjour à tous !
Et merci bcp pour vos réponses !
Voici une illustration de ce que j'ai essayé ( et réussi ) à faire jusque là. Mais ce n'est toujours pas le résultat que j'aimerai obtenir ...
Sur la pièce jointe, on peut voir le bout de mur biseauté que j'ai crée à l'aide de l'outil forme in situ. Ca marche, hormis le fait que c'est impossible d'enlever la marque entre la forme crée in situ et mon mur. Ce qui n'est pas juste ...

6 years ago
·
#6959
0
Votes
Undo
Bonjour à tous !
Et merci bcp pour vos réponses !
Voici une illustration de ce que j'ai essayé ( et réussi ) à faire jusque là. Mais ce n'est toujours pas le résultat que j'aimerai obtenir ...
Sur la pièce jointe, on peut voir le bout de mur biseauté que j'ai crée à l'aide de l'outil forme in situ. Ca marche, hormis le fait que c'est impossible d'enlever la marque entre la forme crée in situ et mon mur. Ce qui n'est pas juste ...

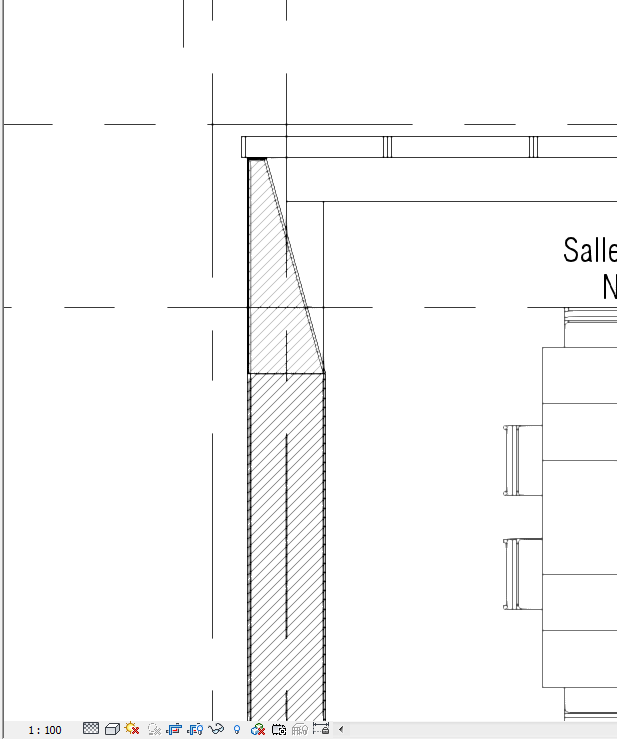

[attachment]Capture.PNG[/attachment]
6 years ago
·
#6960
0
Votes
Undo

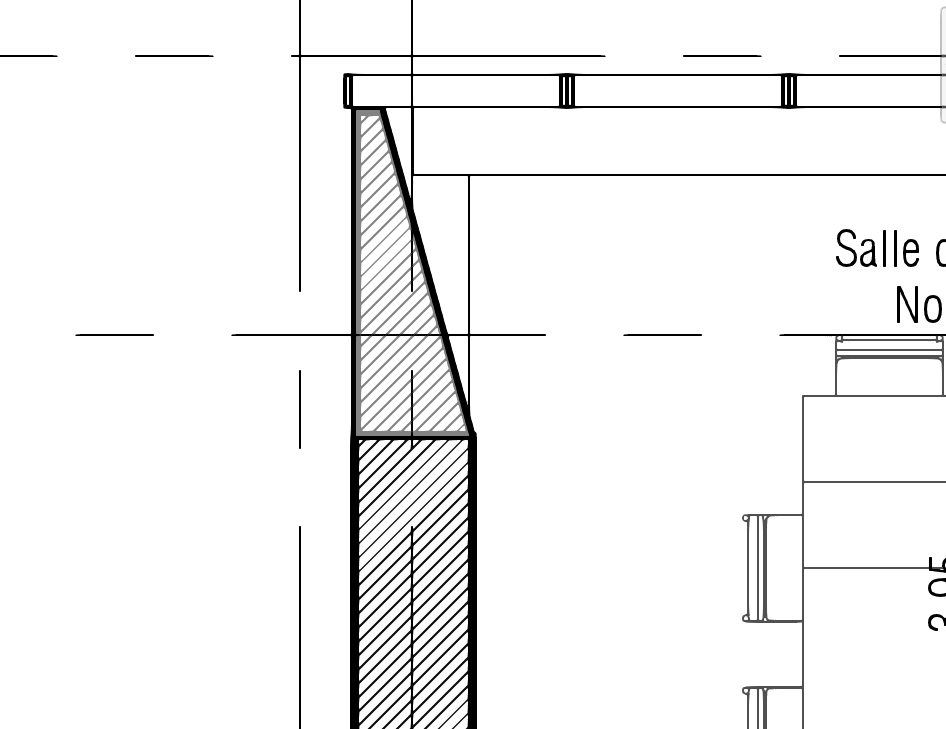

Voici une autre image, pour vous montrer en vrai épaisseur le résultat ...
Jai en fair créer 2 formes, l'une dans l'autre pour pouvoir avoir l'effet de l'enduit du mur ..
