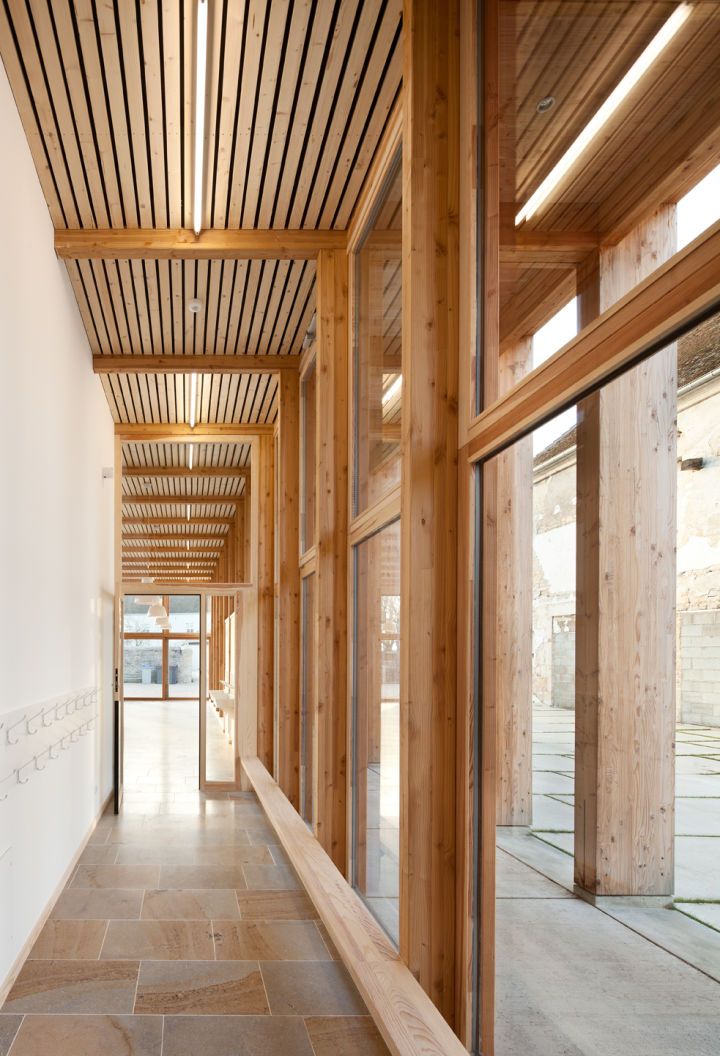

Mur rideau vitré en bois

Rechercher dans les commentaires

Search

Christian Deymonnaz

· 17 janvier 2020

Bonjour,
Je viens de publier un tuto sur le sujet sur Revit-Mémo
Bon courage,
Christian

0

0

Signaler le commentaire

jean-baptiste mallard

· 14 janvier 2020

Bonjour,

Merci beaucoup Christian, en effet il fallait y penser,
De cette manière je devrait faire un rendu photoréaliste ou je pourrais tout de même exporter en vectoriel mon pdf avec les ombres ?

Merci

0

0

Signaler le commentaire

Christian Deymonnaz

· 14 janvier 2020

Bonjour,
à propos des vitrages et des rendus, en 3D, Plan & Façade > V3D 06
> en 3D Transparences & Ombres OK
> en Plan > on ne perçois plus la transparence des vitrages
> en Façade les panneaux vitrés sont opaques

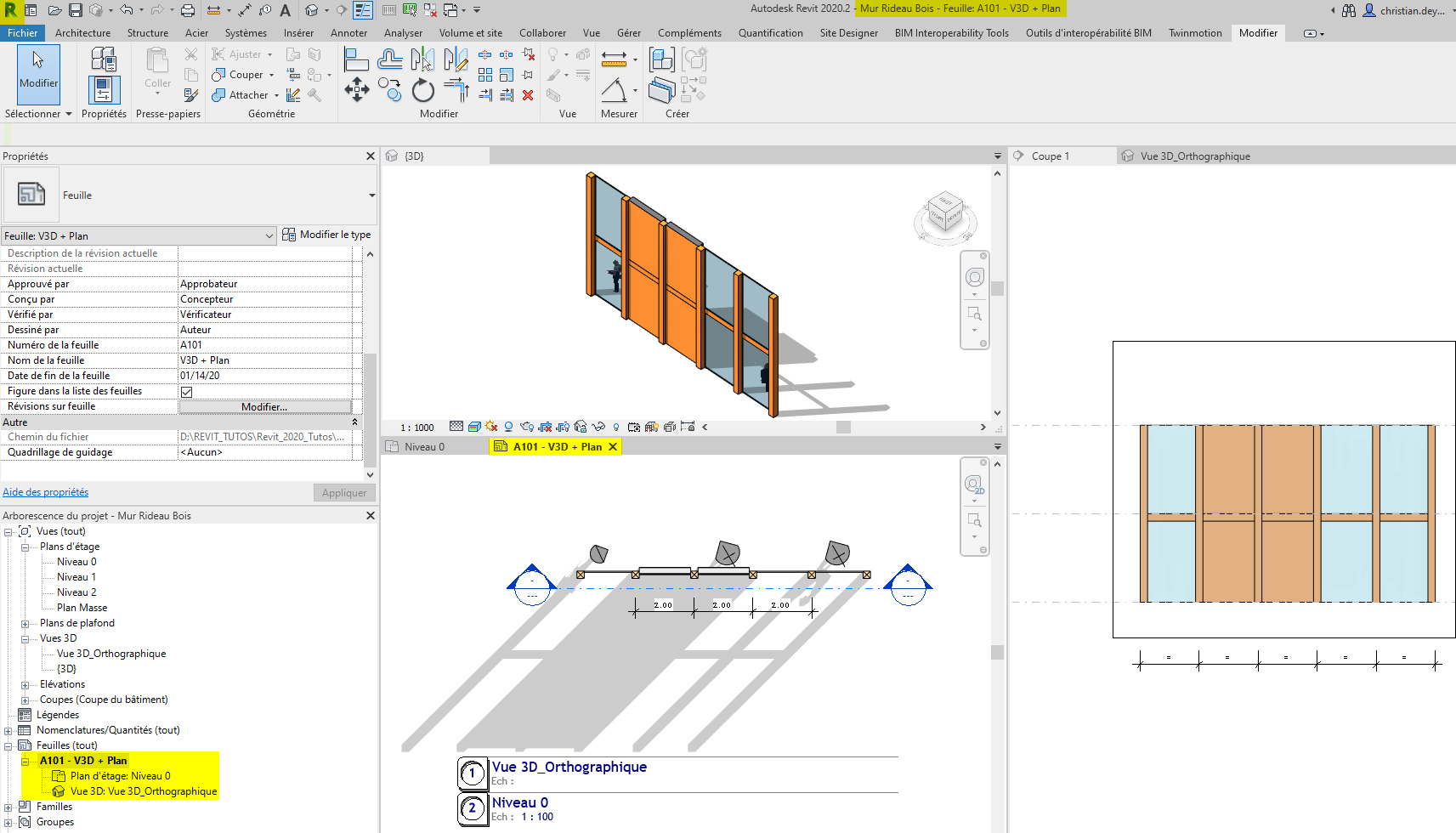

Parade pour avoir à la fois un rendu technique en plan (cotes + annotations) et l'ombrage V3D 07
> Faire le rendu "classique du plan avec les annotations
> Faire une caméra sur la vue en plan, désactivé le mode perspective, choisir la même échelle que pour le plan, activé les ombres
> Ouvrir une feuille > Coller le plan et la vue caméra l'un sur l'autre
> le tour est joué!

0

0

Signaler le commentaire

jean-baptiste mallard

· 13 janvier 2020

J'ai une autre question, je voudrais exporter mon plan de RDC avec des ombres et textures, cependant, le panneau vitré de mon mur rideau ne laisse pas passer la lumière en plan et crée donc une ombre alors qu'on devrait comprendre qu'il y a une ouverture ici et que la lumière rentre. J'ai essayé de modifier les paramètre du panneau et de créer une famille de panneau vitré dont le vitrage ou les surfaces seraient transparentes mais je n'ai pas trouvé la solution,

Savez-vous comment arriver à ce résultat ?

0

0

Signaler le commentaire

jean-baptiste mallard

· 12 janvier 2020

Bonjour Christian,

Désolé pour le temps de réponse,
Je viens de regarder ce que tu m'as envoyé, c'est parfait !
Merci pour ta réactivité, t'es au top !

0

0

Signaler le commentaire

Christian Deymonnaz

· 11 janvier 2020

Bonjour,
ci-après liens vers blog Revit-Mémo > sur les murs rideaux
Bon W-E
Christian

0

0

Signaler le commentaire

Christian Deymonnaz

· 11 janvier 2020

Bonjour,
J'ai anticipé sur la prochaine demande
Les motifs 2D pour les meneaux
Pour ce qui est de l'ossature bois je n'ai pas l'extension
Bon W-E
Christian

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Francis L'Haridon

· 11 janvier 2020

Bonjour

Un peu hors sujet : On doit pouvoir utiliser ces murs rideau pour représenter un mur ossature bois, non ?

@ plus

0

0

Signaler le commentaire

Christian Deymonnaz

· 10 janvier 2020

Fichier Revit > Mur rideau bois

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Christian Deymonnaz

· 10 janvier 2020

Fichiers Revit > Profils intérieur & extérieur

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

Christian Deymonnaz

· 10 janvier 2020

Bonjour Jean-Baptiste,

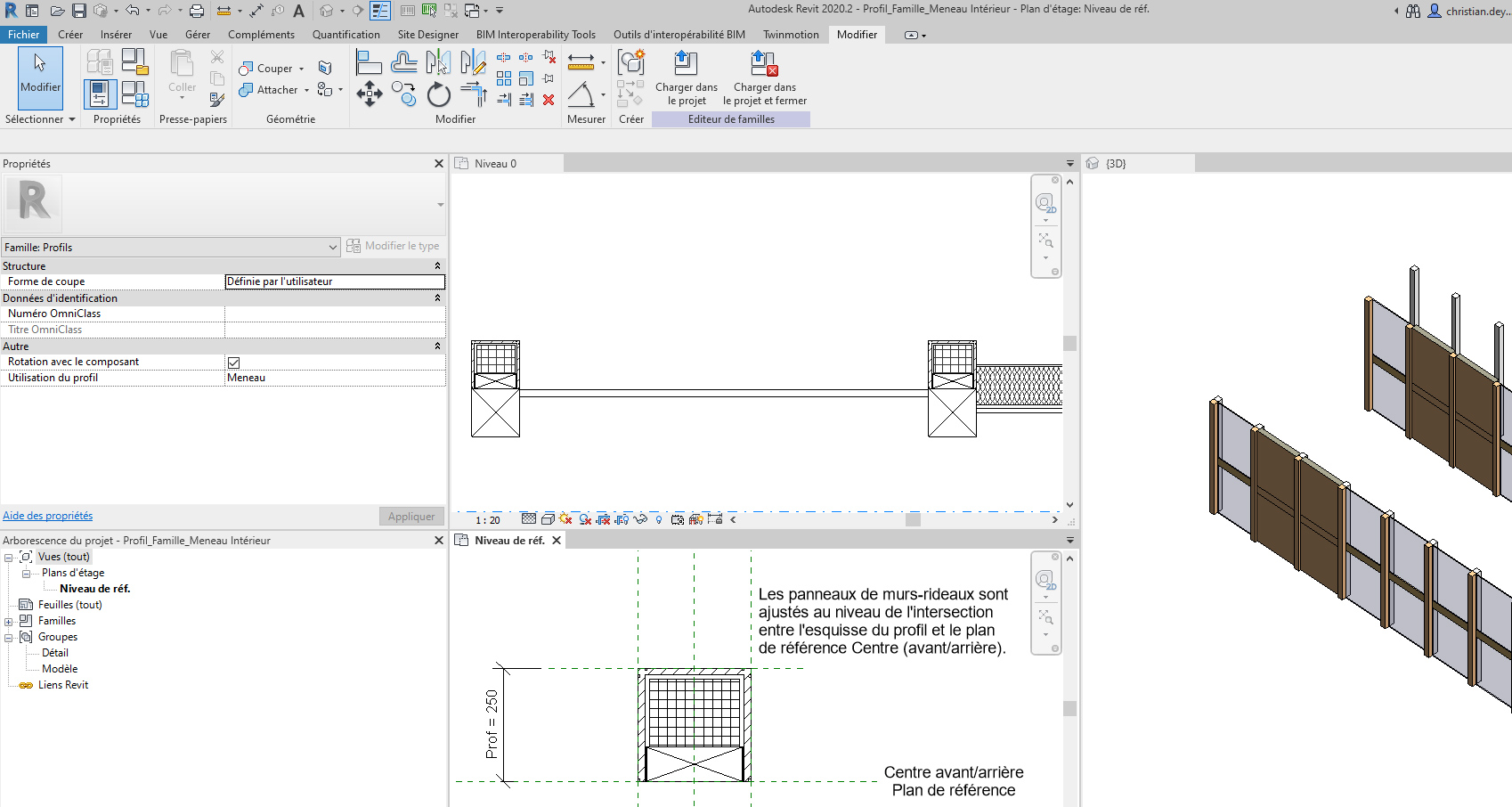

J'ai une solution pour les meneaux
1_Je modifie le meneau initial de 500 x 250, je le transforme en 250 x 250, mais le plus important c'est de veiller à ce que l'arête intérieure du meneau règne avec l'axe du mur rideau, pour cela il faut modifier la famille du meneau, il s'agit d'un profil de meneau rectangulaire > ce profil je l'appelle meneau massif Extérieur
2_Dupliquer la famille profil meneau Extérieur et inverser le sens (le gabarit du profil indique intérieur / extérieur)
3_Faire 1 premier mur rideau pour l'extérieur > Meneaux type extérieur, remplissage des panneaux en fonction > Vitrage, Plein
4_Dupliquer le mur rideau du point 3, remplacer les meneaux type extérieur par intérieur, en lieu et place des vitrages et remplissage mettre des vides
_Pourquoi cette solution: le gabarit de profil de meneau nécessite une seule boucle, donc il est impossible de faire un meneau "composite"
En PJ fichier *.rvt & *.rfa
Bon W-E
Christian

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché

0

0

Signaler le commentaire

jean-baptiste mallard

· 10 janvier 2020

Bonjour, Christian,

J'ai upgradé mon Revit en 2020, le mur rideau correspond à ce que je cherche, cependant, deux questions se posent :

- Je sais modifier le quadrillage des meneaux/poteaux en longueur et hauteur mais comment faire pour rajouter/supprimer des panneaux de bois ou les modifier ?
- Comment serait-il possible de scinder le poteaux/meneaux en deux pour que la menuiserie soit en étanchéité inter/exter ?

Merci beaucoup,
JB

0

0

Signaler le commentaire

jean-baptiste mallard

· 9 janvier 2020

Super, merci beaucoup,
Bonne soirée,
JB

0

0

Signaler le commentaire

Christian Deymonnaz

· 9 janvier 2020

J'essayerai de faire un rapide tuto ce W-E
Christian

0

0

Signaler le commentaire

jean-baptiste mallard

· 9 janvier 2020

Merci beaucoup Christian, malheureusement, je suis sur Revit 2019 et ne pas ouvrir votre fichier,

JB

0

0

Signaler le commentaire

Christian Deymonnaz

· 9 janvier 2020

Bonjour,
En PJ un test Revit du problème posé
Bon courage
Christian

Rejoindre la discussion

Téléchargement

Télécharger le fichier attaché
