JF AUBERT
·
Merci à vous pour votre aide précieuse, je suis enfin arrivé au bon résultat.
Bonne journée
Bonne journée
Nomenclature coude de ventilation
JF AUBERT
14 septembre 2020
2.76K
6
Bonjour à tous,
J'aurais besoin de vos connaissances, car je suis bloqué, je n'ai pas trouver de solution pour comptabiliser les coudes de gaine selon leur angle à moins qu'il ne faille créer une bibliothèque de coude bien définie et non pas utiliser les coudes génériques, je vous remercie d'avance de votre aide.
J'aurais besoin de vos connaissances, car je suis bloqué, je n'ai pas trouver de solution pour comptabiliser les coudes de gaine selon leur angle à moins qu'il ne faille créer une bibliothèque de coude bien définie et non pas utiliser les coudes génériques, je vous remercie d'avance de votre aide.
Photos
hxrel-u
hxrel-m
hxrel-t
hxrel-p
Solutions citées
Réponses
Raphaël Blaiteau
·
Bonjour,
C'est normal que tout les coudes soit redessiné à 45°. En effet, le paramètre "Angle coude" est un paramètre de type (il n'a pas pas le "(par défaut)"
. Vous pouvez modifier cela en cliquant sur le paramètre puis sur le symbole "modifier" en bas de la fenêtre.
De ce fait la valeur est appliqué à toutes les occurrence du type (en l’occurrence "1D".
Je vous suggère aussi de prêter attention à votre paramètre multiplicateur de rayon. il s'agit d'un paramètre de type. Cela signifie qu'il sera appliqué à tout les angles du type "1D". Si cela n'est pas ce que vous désirez, je vous conseil de le passer en paramètre d’occurrence.
Cordialement,
Raphaël
C'est normal que tout les coudes soit redessiné à 45°. En effet, le paramètre "Angle coude" est un paramètre de type (il n'a pas pas le "(par défaut)"
. Vous pouvez modifier cela en cliquant sur le paramètre puis sur le symbole "modifier" en bas de la fenêtre.De ce fait la valeur est appliqué à toutes les occurrence du type (en l’occurrence "1D"
.Je vous suggère aussi de prêter attention à votre paramètre multiplicateur de rayon. il s'agit d'un paramètre de type. Cela signifie qu'il sera appliqué à tout les angles du type "1D". Si cela n'est pas ce que vous désirez, je vous conseil de le passer en paramètre d’occurrence.
Cordialement,
Raphaël
JF AUBERT
·
Bonjour,

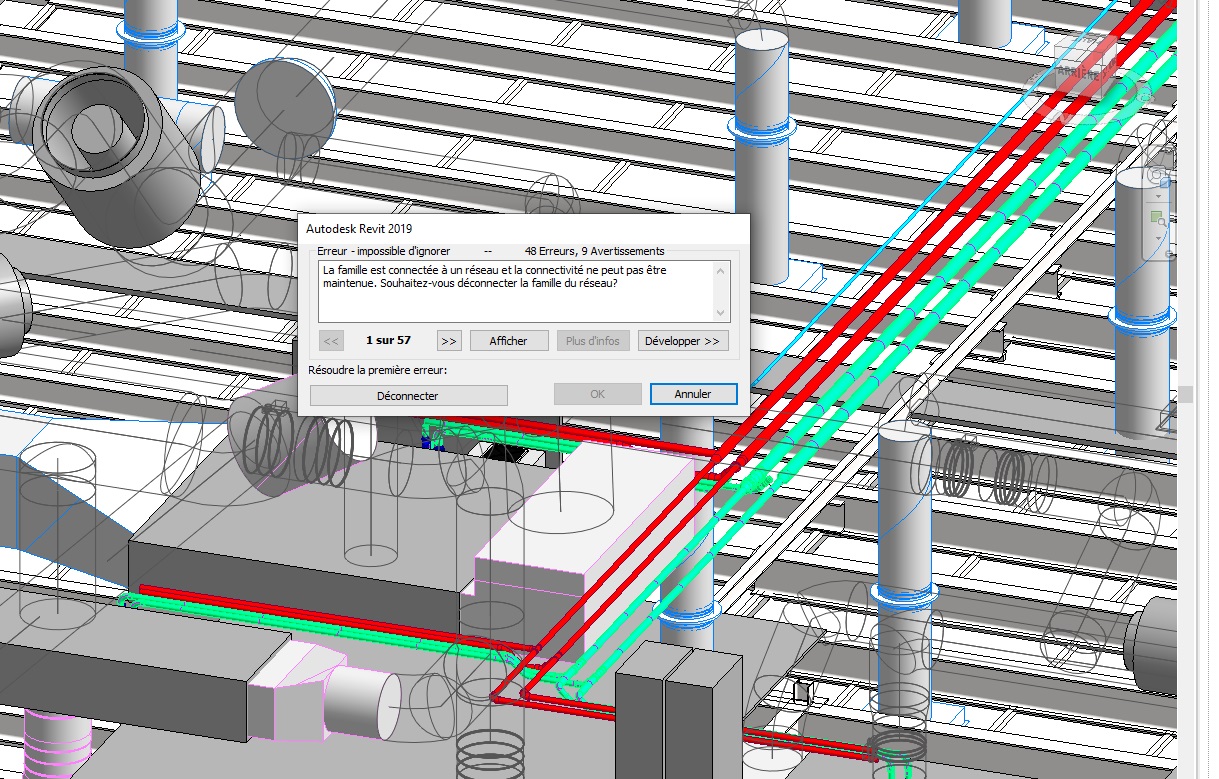

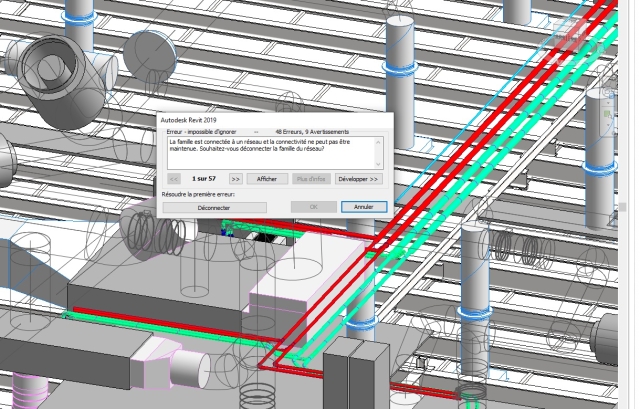

Merci pour ton retour, tu pourras voir sur l'image jointe que le paramètre angle est accepté, mais il incrémente tout de suite la valeur du coude et lorsque je charge la famille modifiée dans le projet, tous les coudes sont redessinés à 45° comme la valeur "Angle" d'origine de la famille.
Cdlt
Merci pour ton retour, tu pourras voir sur l'image jointe que le paramètre angle est accepté, mais il incrémente tout de suite la valeur du coude et lorsque je charge la famille modifiée dans le projet, tous les coudes sont redessinés à 45° comme la valeur "Angle" d'origine de la famille.
Cdlt
Sébastien Goyetche
·
Bonjour,
Effectivement on peut voir que dans tes propriétés du coude ton paramètre natif qui prend en compte l'angle de ton coude s'appelle bêtement "Angle"
Au lieu d'alpha, mets la valeur "Angle" à la place du paramètre "alpha" dont je te parlais. C'est juste que sur mes paramètres de coudes basiques il s'appelait comme ça pour moi.
Comme ça ton paramètre "Angle coude" sera égal à l'angle de ton coude et tu pourras récupérer cette valeur dans ta nomenclature.
Effectivement on peut voir que dans tes propriétés du coude ton paramètre natif qui prend en compte l'angle de ton coude s'appelle bêtement "Angle"
Au lieu d'alpha, mets la valeur "Angle" à la place du paramètre "alpha" dont je te parlais. C'est juste que sur mes paramètres de coudes basiques il s'appelait comme ça pour moi.
Comme ça ton paramètre "Angle coude" sera égal à l'angle de ton coude et tu pourras récupérer cette valeur dans ta nomenclature.
JF AUBERT
·
Bonsoir Sébastien,

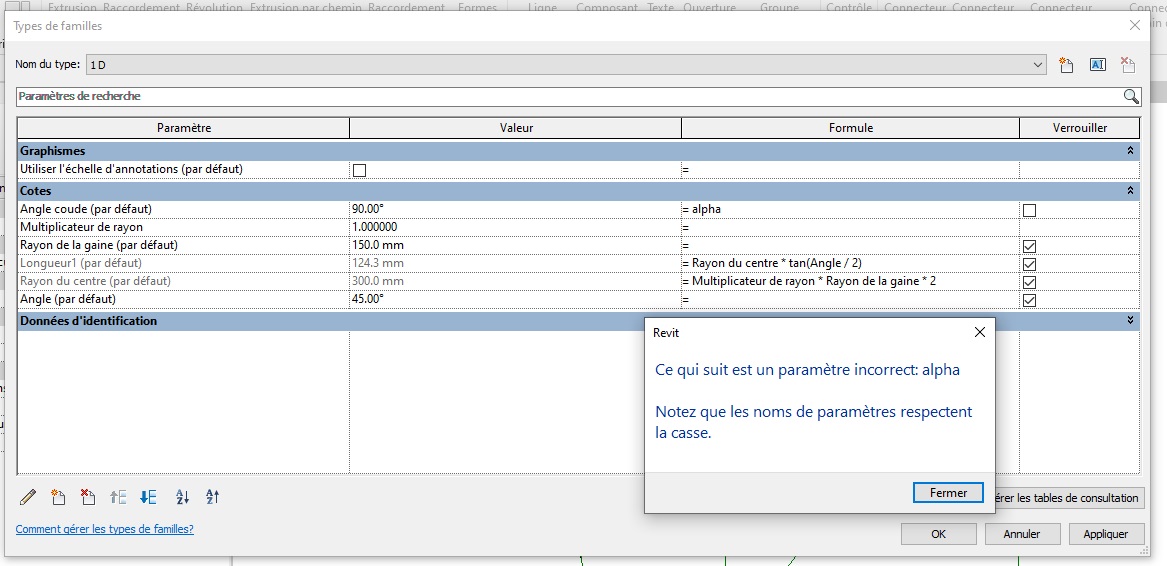

Merci pour ton aide, en fait c'est ce que je pense avoir fait , tu peux le voir sur les 2 images, mais sur la dernière tu pourras constater que la valeur alpha est refusée, du coup ça flop.
Merci pour ton aide, en fait c'est ce que je pense avoir fait , tu peux le voir sur les 2 images, mais sur la dernière tu pourras constater que la valeur alpha est refusée, du coup ça flop.
Sébastien Goyetche
·
Pas de soucis, on a tous débuté un jour.

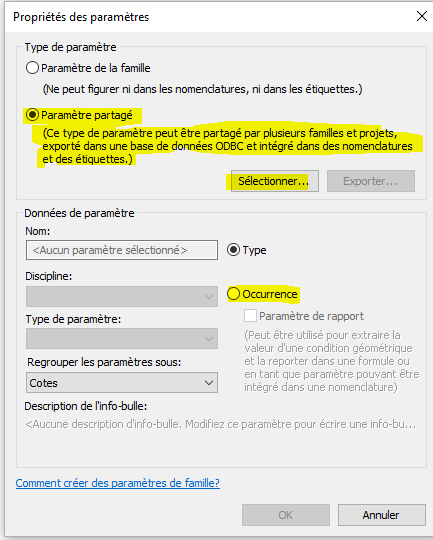

Je t'ai mis 2 captures d'écran, il faut que tu crée ton paramètre en "Paramètre partagé" (n'hésite pas à consulter des documents là dessus ça te sera très utile)
Et ensuite que dans la modification de ta famille de coude tu affecte à ton paramètre partagé que tu viens de créer le paramètre que tu veux récupérer, à savoir ton angle alpha.
Normalement avec ça quand tu refais une nomenclature, tu peux trier via ton paramètre partagé
Je t'ai mis 2 captures d'écran, il faut que tu crée ton paramètre en "Paramètre partagé" (n'hésite pas à consulter des documents là dessus ça te sera très utile)
Et ensuite que dans la modification de ta famille de coude tu affecte à ton paramètre partagé que tu viens de créer le paramètre que tu veux récupérer, à savoir ton angle alpha.
Normalement avec ça quand tu refais une nomenclature, tu peux trier via ton paramètre partagé
JF AUBERT
·
Bonjour,

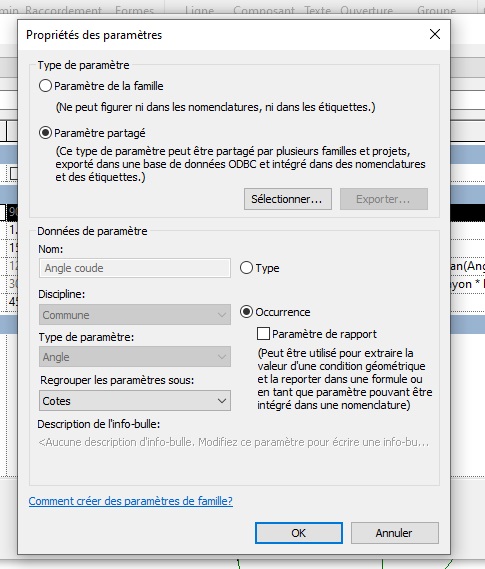

Merci pour ton conseil, mais je suis un peu juste dans le maniement de Revit, côté "paramètres partagés", j'ai bien créé le paramètre "Angle coude" mais je ne sais pas ou renseigner la valeur 'alpha", j'ai essayé en notant la valeur de 90° pour un coude, mais tous les coudes y compris ceux à 45° ont cette valeur à 90°, je ne sais pas faire.
Cdlt
Merci pour ton conseil, mais je suis un peu juste dans le maniement de Revit, côté "paramètres partagés", j'ai bien créé le paramètre "Angle coude" mais je ne sais pas ou renseigner la valeur 'alpha", j'ai essayé en notant la valeur de 90° pour un coude, mais tous les coudes y compris ceux à 45° ont cette valeur à 90°, je ne sais pas faire.
Cdlt
Sébastien Goyetche
·
Bonjour,

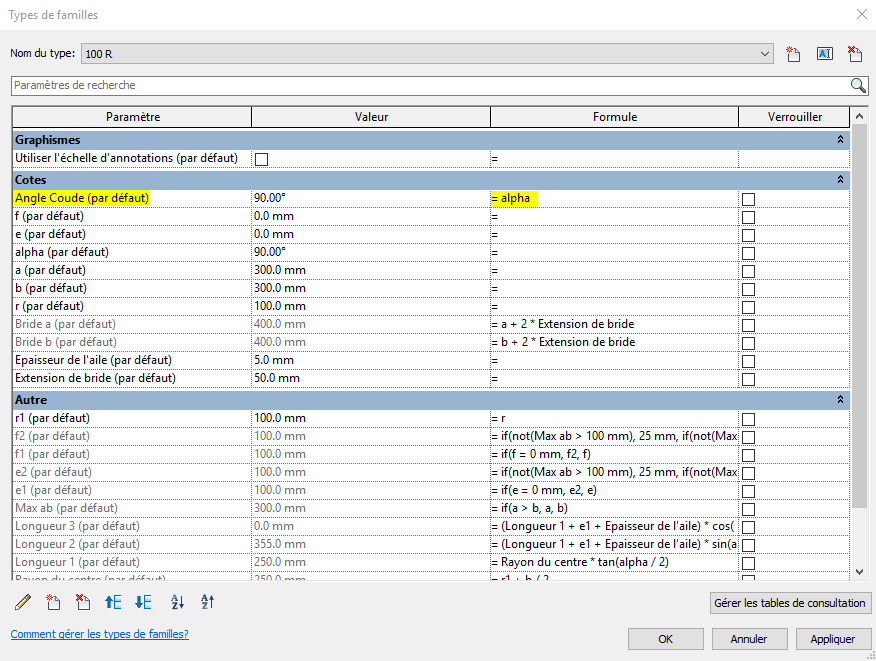

Si je prends les coudes de bases REVIT sans utiliser ma bibliothèque, on voit que le paramètre recherché est en fait le paramètre "Alpha"
Pour moi il suffit de rentre dans la famille de ton coude, créer un paramètre partagé appelé par exemple "Angle Coude", et de lui affecter la valeur "Alpha".
Ce qui fait que du coup dans ta nomenclature tu pourras récupérer ce paramètre d'angle et comptabiliser tes coudes
Si je prends les coudes de bases REVIT sans utiliser ma bibliothèque, on voit que le paramètre recherché est en fait le paramètre "Alpha"
Pour moi il suffit de rentre dans la famille de ton coude, créer un paramètre partagé appelé par exemple "Angle Coude", et de lui affecter la valeur "Alpha".
Ce qui fait que du coup dans ta nomenclature tu pourras récupérer ce paramètre d'angle et comptabiliser tes coudes
JF AUBERT
·
Bonjour,
Désolé, j'avais vraiment la tête dans le guidon, j'ai effectivement oublié quelques "détails", il s'agit de revit 2019 sur plan CVC, avec gaines circulaires.
Cdlt.
Désolé, j'avais vraiment la tête dans le guidon, j'ai effectivement oublié quelques "détails", il s'agit de revit 2019 sur plan CVC, avec gaines circulaires.
Cdlt.
Christophe Fortineau
·
Bonjour JF AUBERT,
Hexabim est une plateforme francophone dédiée au BIM. Cette pratique, méthode de conception et de collaboration ne se résume fort heureusement pas à un seul outil. Chaque solution dispose d'une approche intègre et particulière. Pour répondre à votre problématique il est requis de préciser votre environnement de conception.
Belle journée,
Christophe Fortineau
Hexabim est une plateforme francophone dédiée au BIM. Cette pratique, méthode de conception et de collaboration ne se résume fort heureusement pas à un seul outil. Chaque solution dispose d'une approche intègre et particulière. Pour répondre à votre problématique il est requis de préciser votre environnement de conception.
Belle journée,
Christophe Fortineau
