Objets "Etirables" sur REVIT

Christophe Bonjean

10 avril 2018

8.73K

Bonjour à tous,
J'aurais besoin de votre aide pour créer des pièces "étirables" lorsqu'elles sont importées sur un projet.

Pour mieux vous expliquer, j'ai réussi à récupérer un fichier dans lequel "l'étirabilité" est réalisée, et lorsque cet objet BIM est importé sur un projet d'architecture on peut l'étirer en cliquant-glissant avec des doubles flèches bleues.

Comment faire pour créer ces flèches et cette fonction ?

Merci d'avance.

Photos

Réponses

Vincent Van Hamme

· 14 avril 2018

Bonjour,

Excellent, merci pour l'info, j'ai hâte de tester des familles de fournisseurs de matériels
de chantier comme dans la vidéo de 2014 présentation d'AllPlan Méthodes :

https://www.youtube.com/watch?v=zp-FN3qappc

Mais sous Révit ...

Car à priori, le fonctionnement des familles sous Révit, c'est sans flèches étirable jusqu’à présent :

https://www.youtube.com/watch?v=kFvKHkpKjyg

en tout cas, l'important dans tout ça, c'est que j'ai l'impression que le BIM
en France est en train de passer a la vitesse supérieure :

http://www.batiment-numerique.fr/

http://eduscol.education.fr/sti/bim

https://www.youtube.com/watch?v=BKEoAJIlkm4

Rémy MAURCOT

· 10 avril 2018

Bien vu !

Vincent Bleyenheuft

· 10 avril 2018

Remy, mon livre est le meilleurs compagnons qui soit pour ce genre de problématique

petite précision sur la réponse de d'Alban :
- il faut que tes plans de références soient au minimum "qualifé" de "référence moins importante" dans "Est la référence...", pour que les poignées apparaissent.
- Il est même possible d'avoir des poignées en vues 3D si tu utilise des lignes de références à la place des plans mais il faut prendre plus de précautions de manipulation avec les lignes qu'avec les plans

Pour les plans c'est bien entendu expliqué dans mon livre mais pour les lignes, il fallait venir assister au dernier PRUG! Tu peux retrouver ma présentation et les fichiers de démo sur le FB du PRUG

Rémy MAURCOT

· 10 avril 2018

Je te conseil la lecture du livre de Vincent sur les familles , hein Vincent Bleyenheuft ?

Christophe Bonjean

· 10 avril 2018

MERCI

Alban de Chasteigner

· 10 avril 2018

Je te confirme qu'elles apparaitront bien.

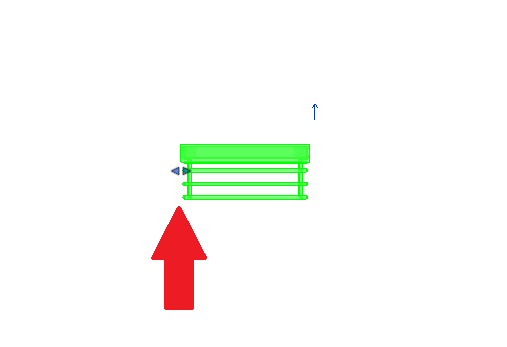

La même famille que précédemment dans l'environnement projet (voir image)

Christophe Bonjean

· 10 avril 2018

Mais les flèches apparaitront-elles dans le projet si j'utilise des paramètres d'occurrence ?
J'ai pas l'impression...

Alban de Chasteigner

· 10 avril 2018

Bonjour,

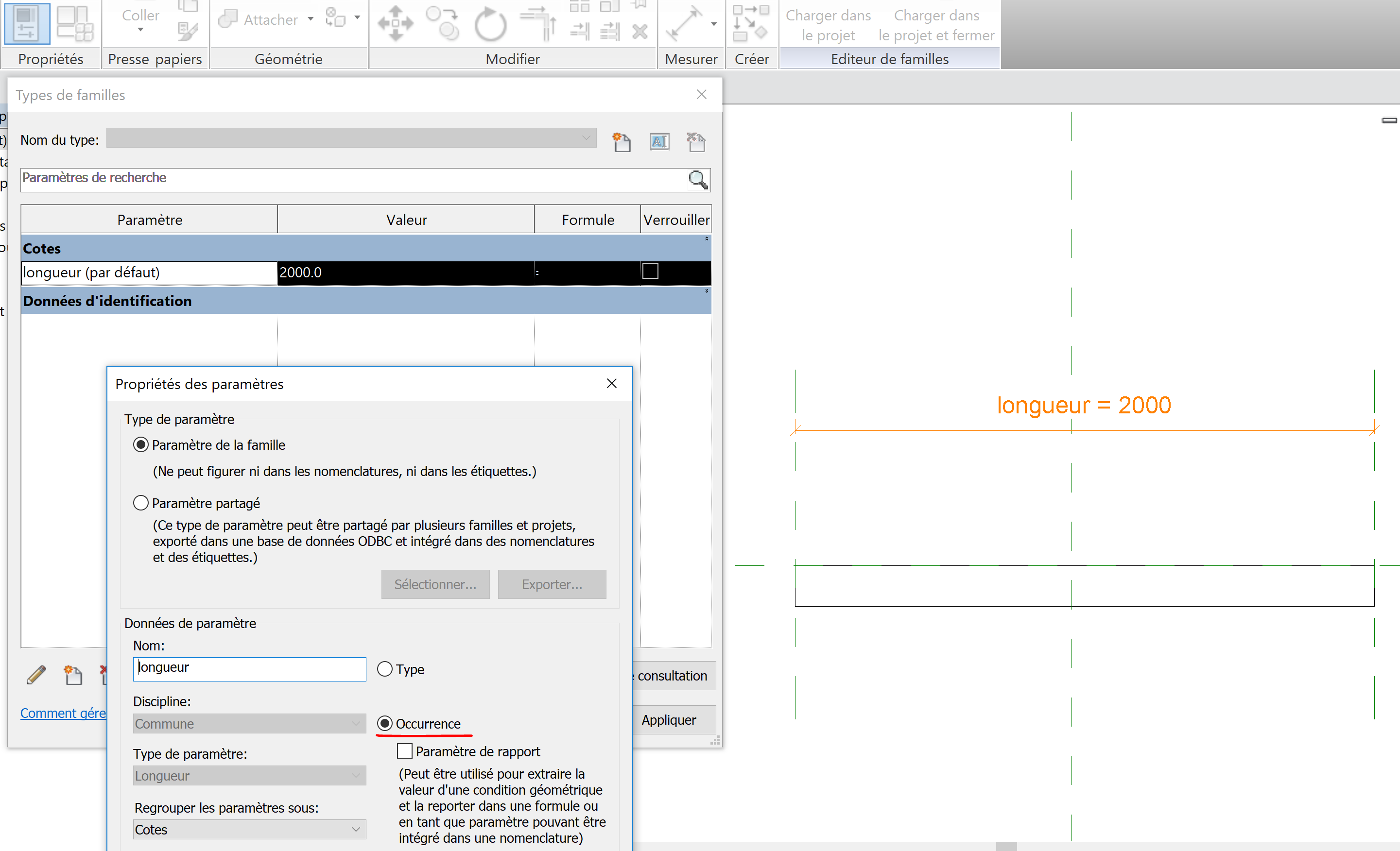

Il faut créer des paramètres d'occurrence pour pouvoir modifier les dimensions de la famille avec les flèches.
(Voir image)
