Comment faire apparaître les ombres projetées des fenêtres, sur une vue en plan dans Revit ?

JL jean-marc LESEIGNEUR
28 mai 2020
5.72K
12
Bonjour,

Je cherche à faire apparaître les ombres projetées des fenêtres sur une vue en plan dans Revit.
Quelqu'un a t-il une solution SVP?

Merci

Photos

Voir plus →
14438_Annotation-1- 2020-05-29 085320.jpg
14438_Annotation 2-2020-05-29 085237.jpg
14467_1-Annotation 2020-06-02 094222.jpg
14467_2-Annotation 2020-06-02 094351.jpg
14467_0-Annotation 2020-06-02 094635.jpg

hxrel-u

Caneco Electrical

Caneco Electrical

Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Caneco BT

Caneco BT

Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Teleportation

Teleportation

Thématique
Exploitation
Métier
Usage
Usage principal
Espaces & Occupants
Statut
Standard
Rred

Rred

Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
APCSmart

APCSmart

Thématique
Exploitation
Métier
Usage
Usage principal
GMAO & Maintenance
Statut
Standard
APCKutch

APCKutch

Thématique
Économie
Métier
Usage
Usage principal
Quantités & Métrés
Statut
Standard
Solvera

Solvera

Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
RayCAD

RayCAD

Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
DECK

DECK

Thématique
Collaboration
Métier
Usage
Usage principal
Visas & Workflows
Statut
Standard
Geoniks

Geoniks

Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
ZWCAD

ZWCAD

Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
Gradon

Gradon

Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ARES Neo

ARES Neo

Thématique
Automatisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
MEP Designer

MEP Designer

Plugin de modélisation des réseaux techniques du bâtiment dans l’environnement Archicad, destiné aux ingénieurs MEP et modeleurs BIM pour la conception de réseaux et le placement d'équipements.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
Axogram

Axogram

Plugin de schématisation architecturale 3D relié aux modèles CAO ou BIM pour concevoir des vues explicatives et produire des images HD ou 4K.
Thématique
Visualisation
Métier
Usage
Usage principal
Contenu marketing & Présentations
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
AutoCAD

AutoCAD

Logiciel de CAO généraliste pour produire et modifier des plans 2D, des modèles 3D et leur documentation, incluant sept jeux d'outils métier.
Thématique
Modélisation
Métier
Usage
Usage principal
Documentation 2D & Plans
Statut
Standard
TopSolid'Steel

TopSolid'Steel

Logiciel de conception 3D dédié aux ouvrages de métallerie et charpente, permettant une modélisation associative et paramétrique intégrée au contexte BIM pour automatiser les dossiers de fabrication.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Tekla Structural Designer

Tekla Structural Designer

Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard

hxrel-m

Kroqi

Kroqi

Plateforme collaborative pour projets de construction, elle centralise GED, visas, planning Gantt, partage documentaire et visionneuse BIM, avec des services métiers intégrés et une application mobile.
Thématique
Collaboration
Métier
Usage
Usage principal
CDE & Plateformes
Statut
Partenaire
A la une
Caneco BIM

Caneco BIM

Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Rhino Banana

Rhino Banana

Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
ArkoAI

ArkoAI

Thématique
Visualisation
Métier
Usage
Usage principal
Rendu photoréaliste
Statut
Standard
Rred

Rred

Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
new.family

new.family

Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
MACHINE AEC

MACHINE AEC

Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard
Prevue

Prevue

Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Spatialbound

Spatialbound

Thématique
Simulation
Métier
Usage
Usage principal
CFD & Fluides
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Syntopy

Syntopy

Thématique
Coordination
Métier
Usage
Usage principal
Contrôle qualité des maquettes
Statut
Standard

hxrel-t

Morphé

Morphé

Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

CD Christian Deymonnaz
·
Bonjour,

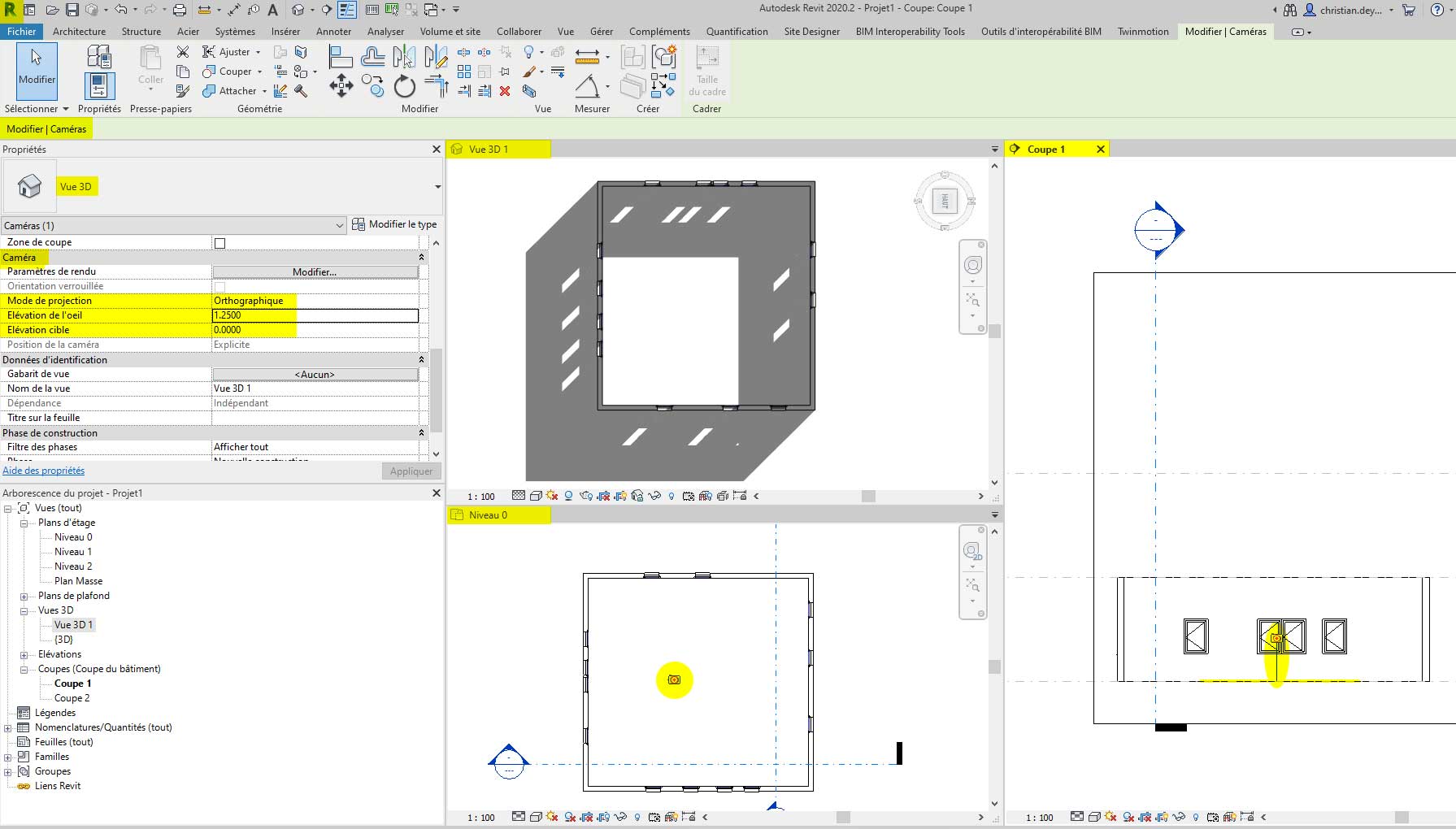

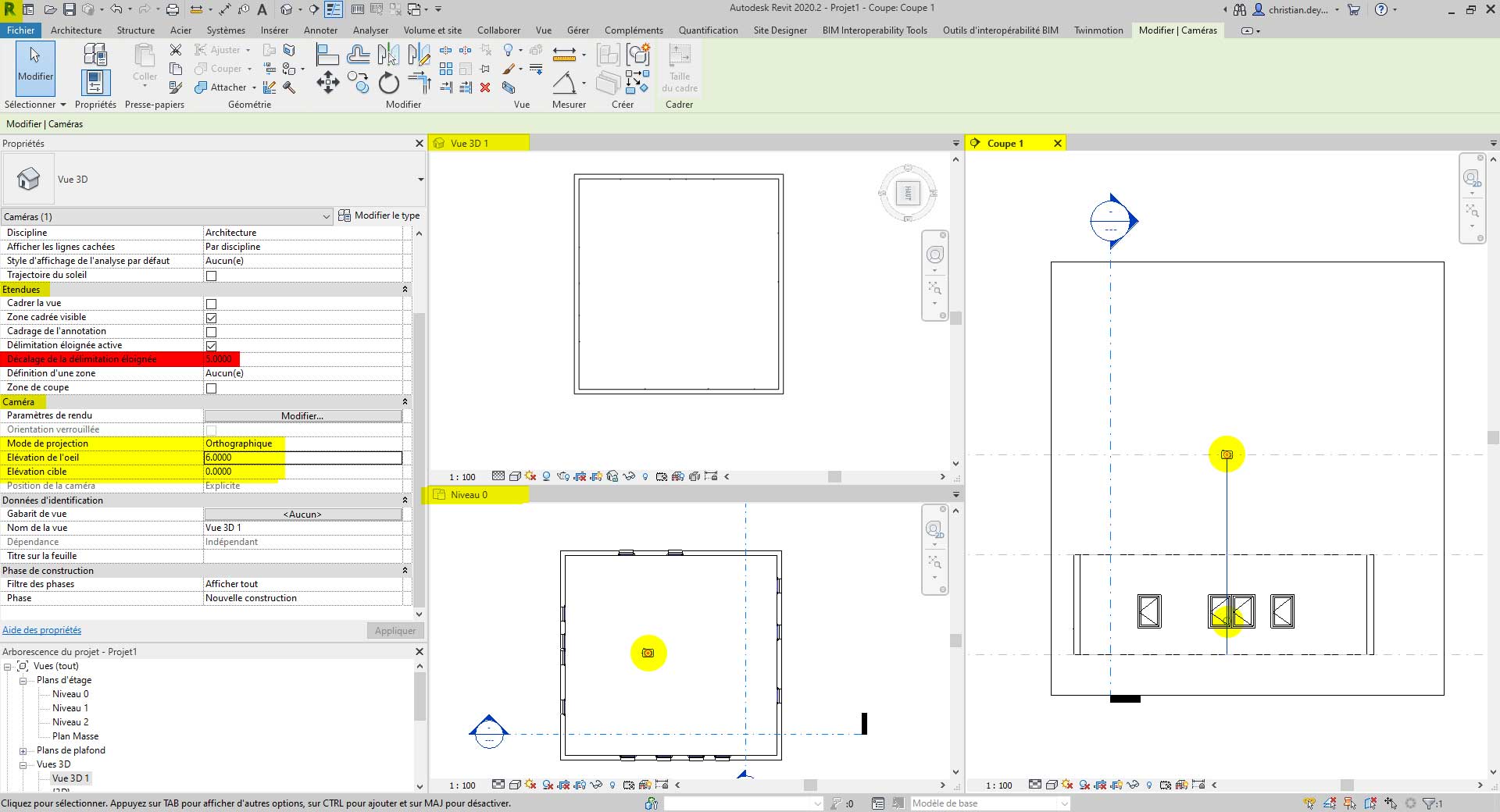

J'ai refais un test, je pense qu'il s'agit d'un problème de hauteur de caméra (l'œil) et l'étendue > Décalage de la délimitation éloignée
Si le décalage est inférieur à la hauteur de la caméra, il n'y a pas d'ombres
(Pour avoir la main sur cette commande, Délimitation éloignée active > V / Cochée)
Bonne réception, en espérant que ce soit cela
JL jean-marc LESEIGNEUR
·

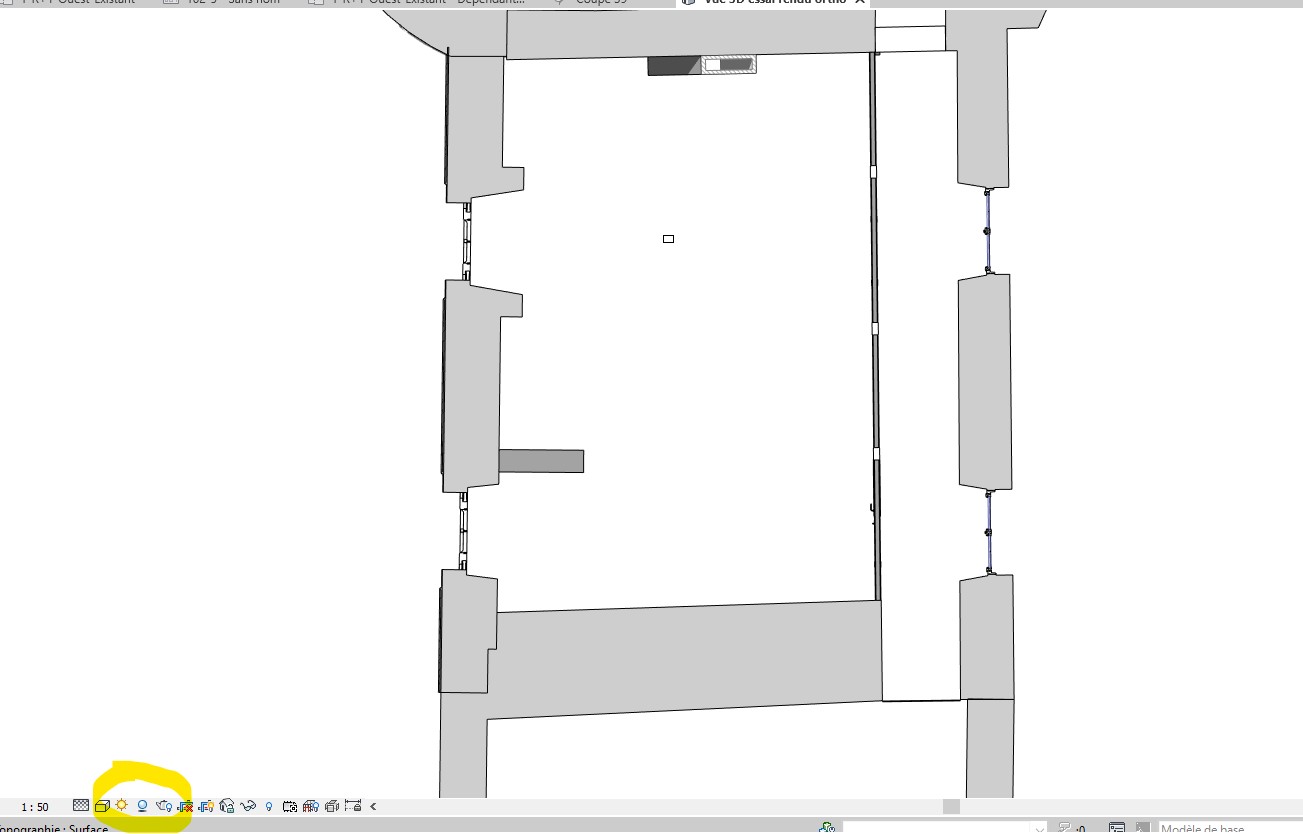

en faisant les manipulations, la caméra positionnée, je ne parviens pas à ce que les ombres portées apparaissent sur le sol en vue orthographique alors que ces dernières sont actives. quelle est la solution pour remédier à ce problème SVP?
-j'ai modifié à plusieurs reprises la profondeur de la cible (cette dernière est au niveau du sol) mais j'ai également essayé de la mettre un peu plus basse, rien de change, pas d'ombre...

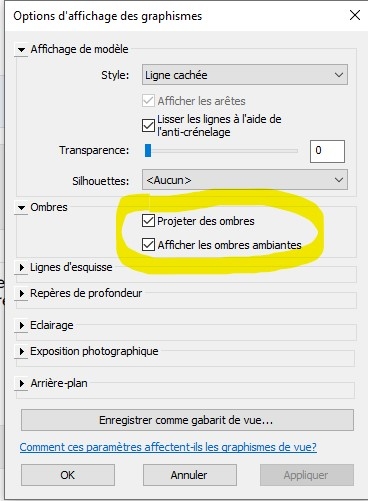

14467_1-Annotation 2020-06-02 094222.jpg
14467_2-Annotation 2020-06-02 094351.jpg
14467_0-Annotation 2020-06-02 094635.jpg
JL jean-marc LESEIGNEUR
·
Merci beaucoup. Ces explications m'apportent les réponses à mes interrogations :D Très intéressant
CD Christian Deymonnaz
·
Bonjour,
J'ai fais un tuto sur le sujet, voir lien ci-après

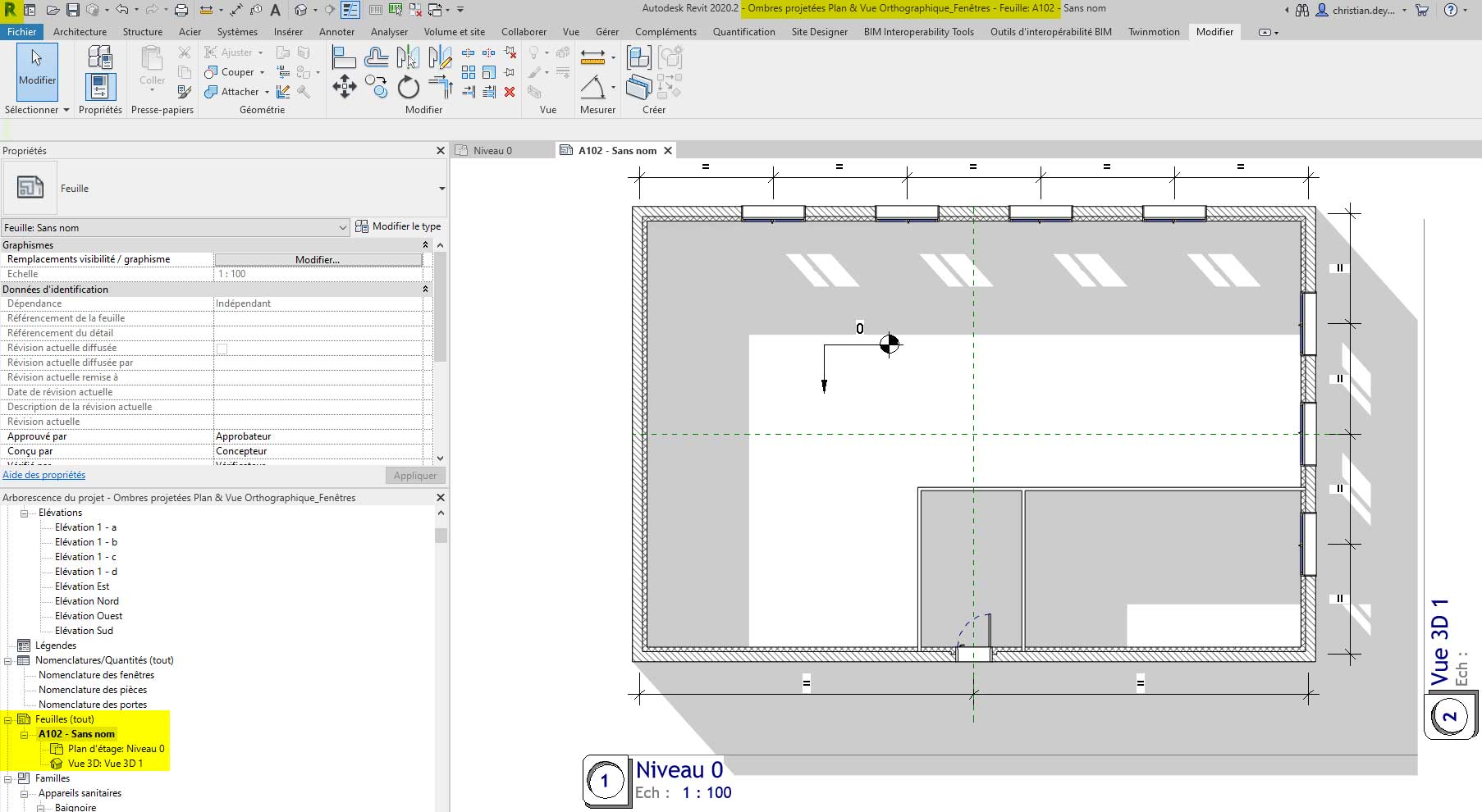

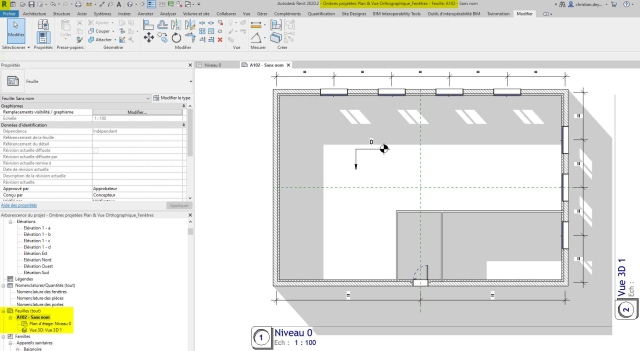

Ce qu'il faut retenir:

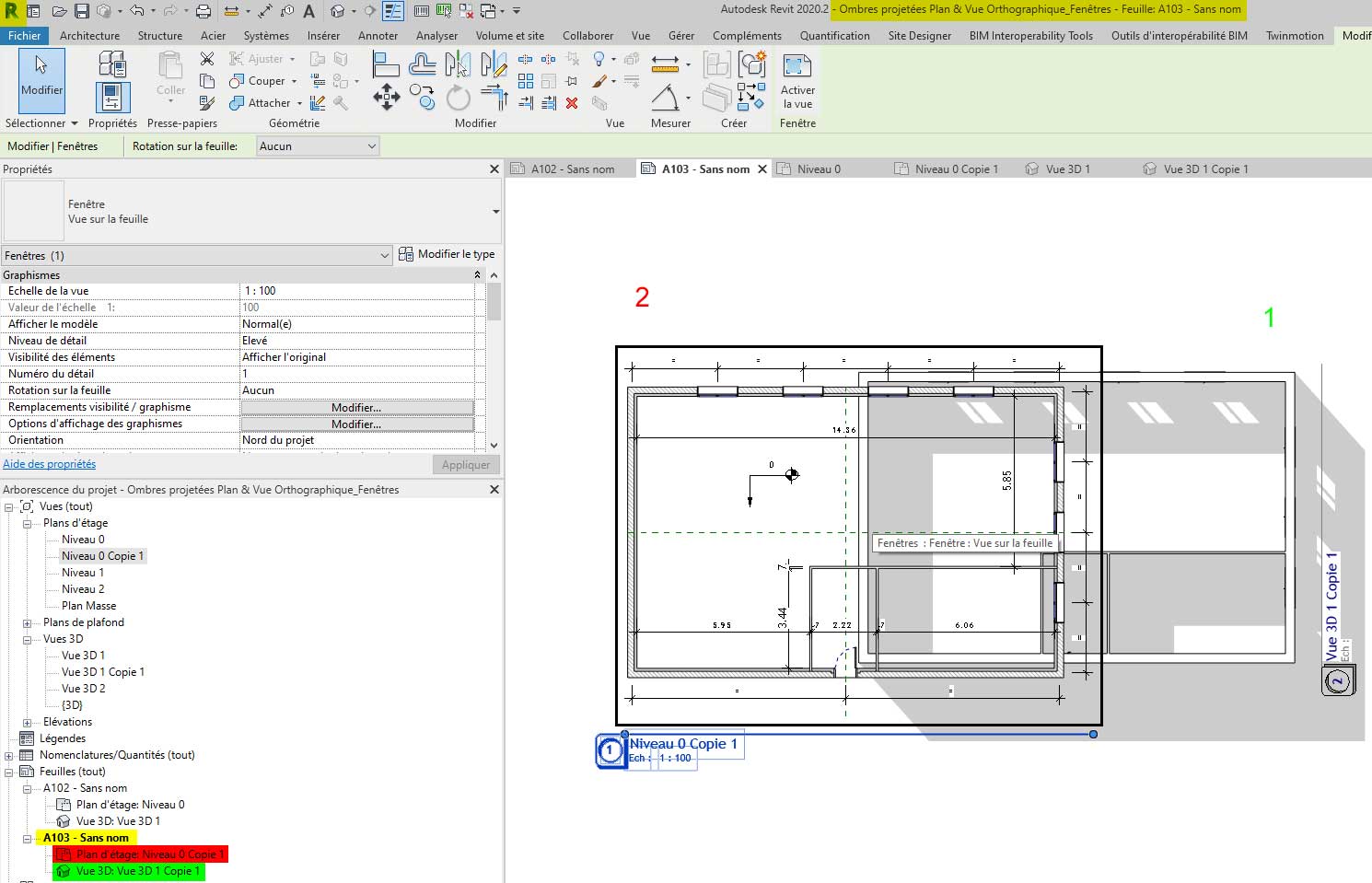

_1_Positionner d'abord la V3D sur la feuille
_2_Placer Plan d'étage sur la feuille
_3_Ajouter un filtre pour le sol du Plan d'étage > Transparence = 100
JL jean-marc LESEIGNEUR
·
C’est très gentil. Merci
CD Christian Deymonnaz
·
Bonjour,

Je suis en train de faire un tuto, il sera en ligne sur Revit-Mémo au cours de la semaine prochaine
Bon W-E
JL jean-marc LESEIGNEUR
·
Bonjour.
Merci pour cet échange.

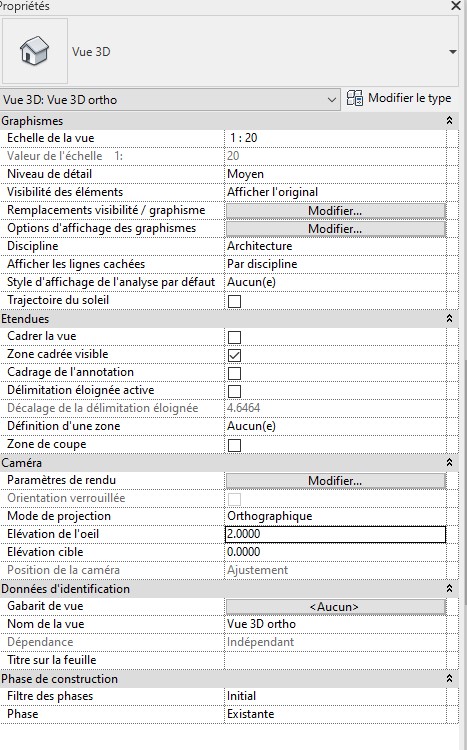

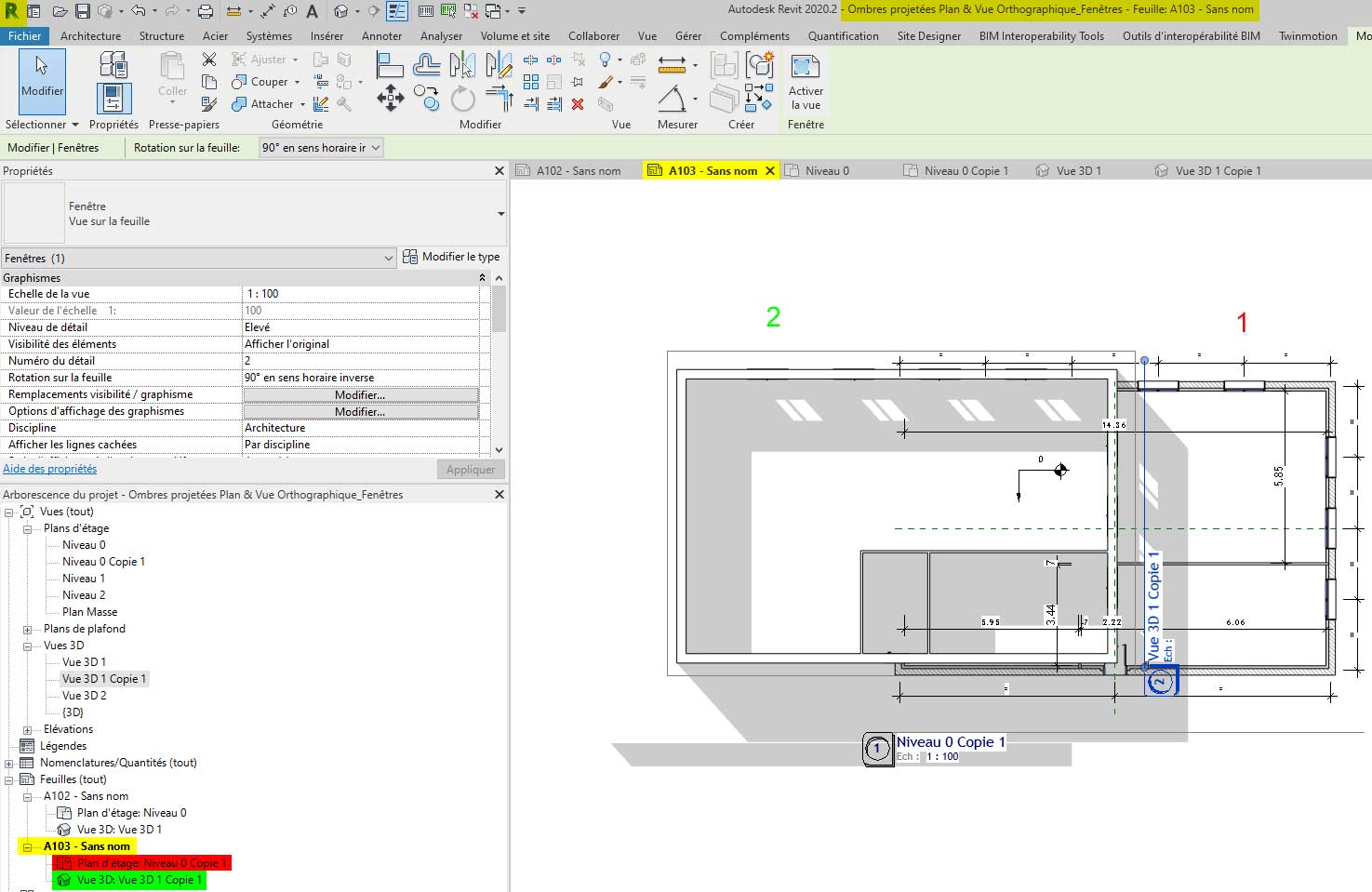

Je ne parviens pas à créer une vue en plan avec la vue 3D Ortho (voir copie d'écran jointe)
De plus comment procéder afin d'avoir un plan "légèrement plus haut que la vue orthographique "

Merci pour la suite
14438_Annotation-1- 2020-05-29 085320.jpg

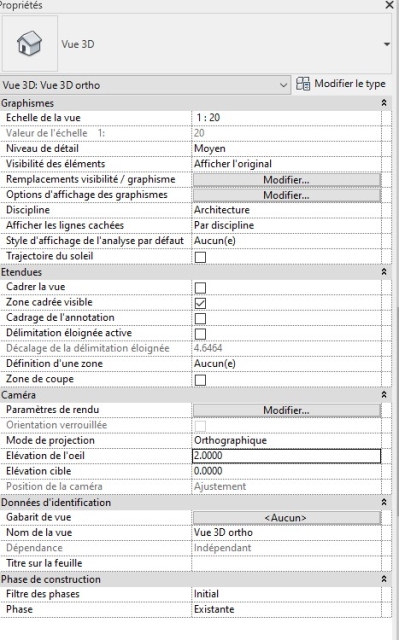

14438_Annotation 2-2020-05-29 085237.jpg
CD Christian Deymonnaz
·
Bonjour,

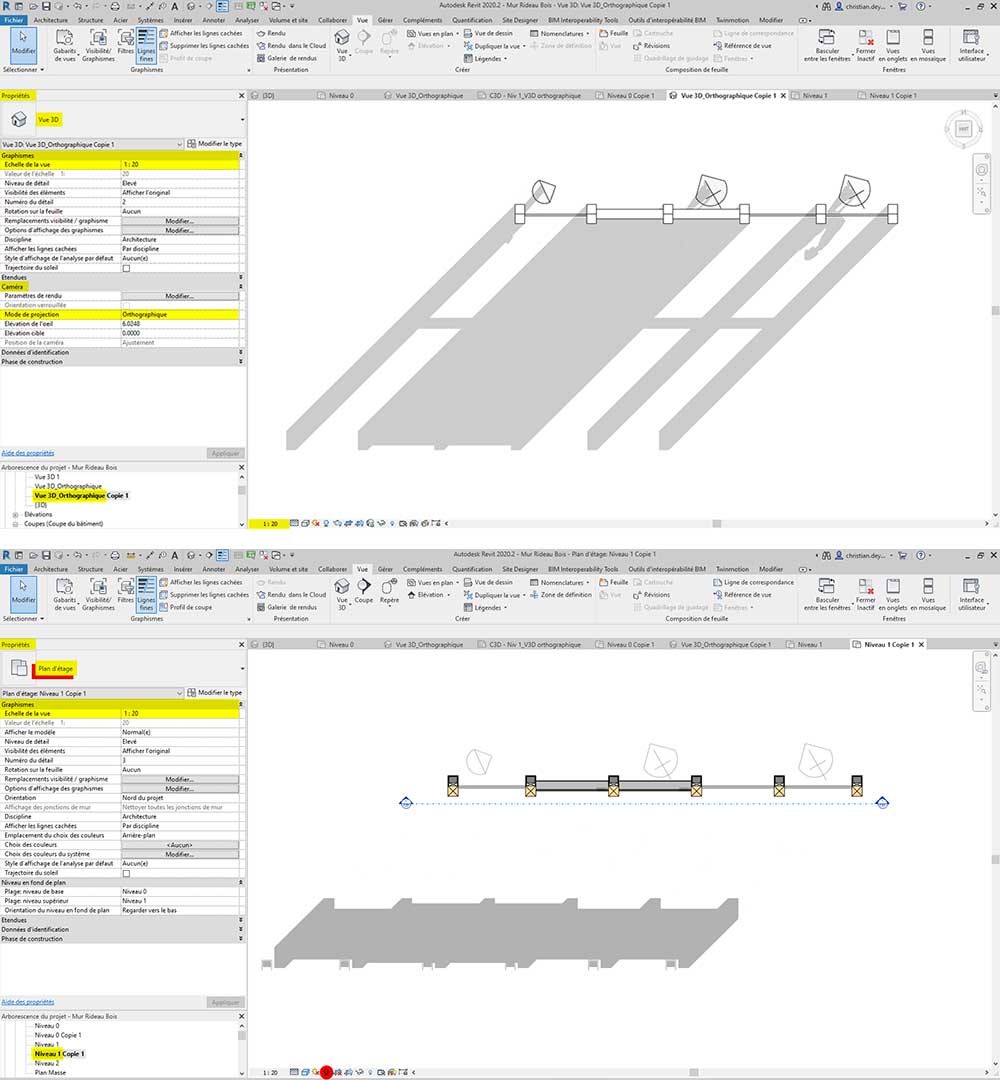

Pour faire ceci, il faut à la fois utiliser la vue en plan pour bénéficier des détails que procure ce type de vue,

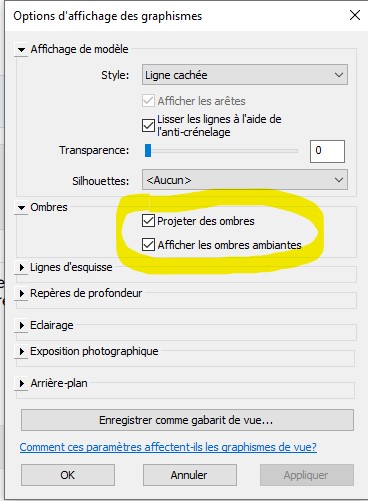

il ne faut pas activer les ombres, sinon voir vue 4
C'est avec une caméra que l'on obtiendra les ombres projetées des fenêtres et la transparence des vitrages

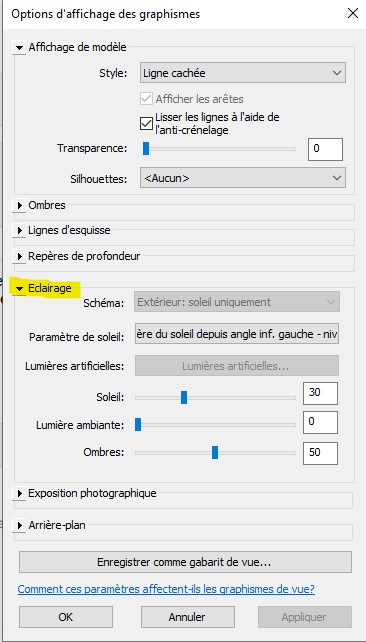

Il faut créer une caméra, la placer en vue depuis le plafond, puis modifier les paramètres de la caméra > passer en orthographique (en mode orthographique on peu affecter une échelle et ainsi être parfaitement raccord avec le plan)

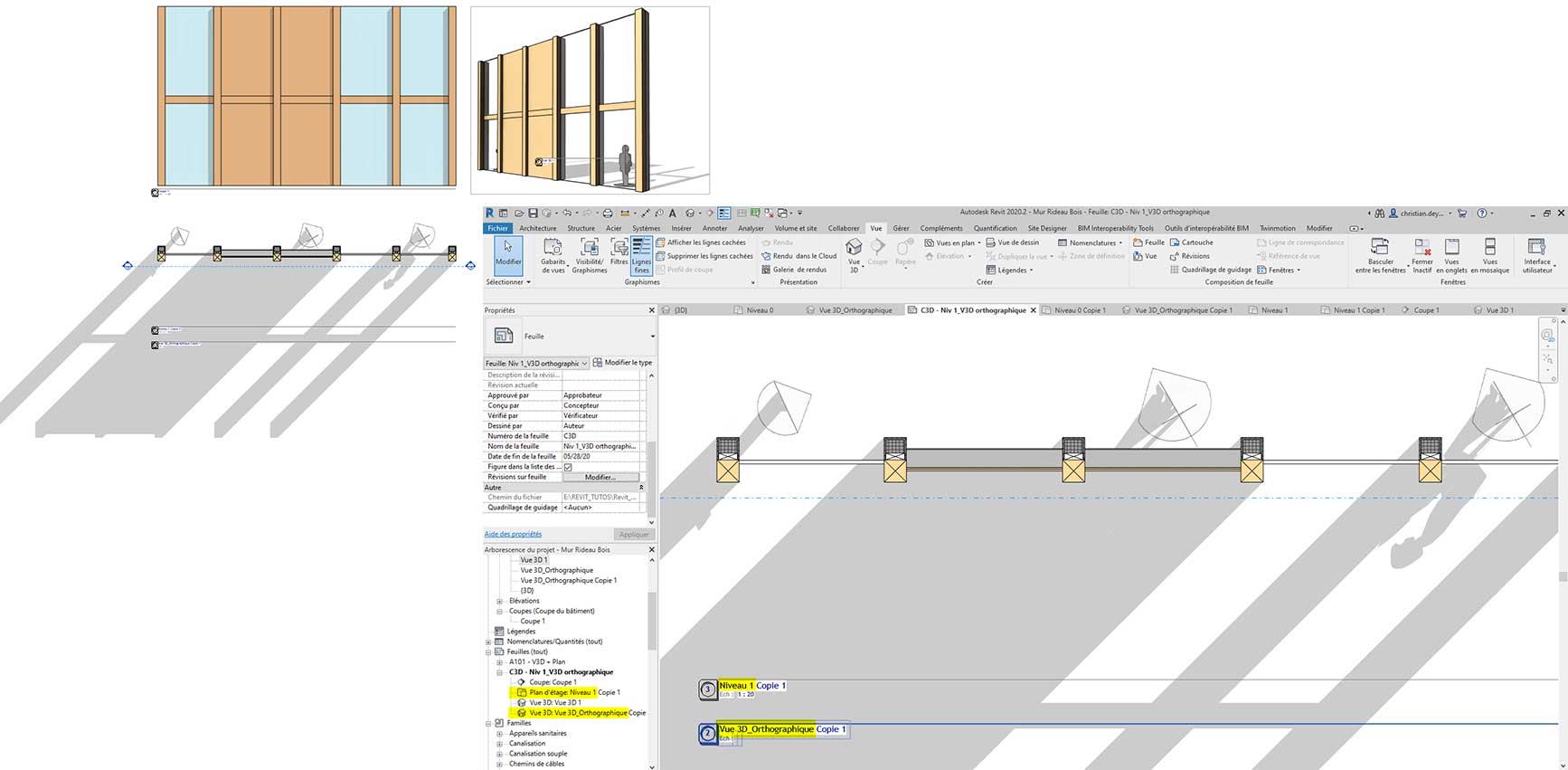

Si vous souhaitez conserver les détails du plan (ici l'isolation des panneaux et la représentation des poteaux) il faut utiliser un plan qui soit légèrement plus haut que la vue orthographique (pour le test, j'ai pris le niveau 1)
Bon courage
