bonjour,

je cherche la meilleure solution de création des plinthes sur revit ?

-j'ai trouvé des problèmes au niveau des découpes au droit des portes
il y a environ 6 ans
·
#3401
0
Votes
Annuler
Si tes plinthes ont étés crées en objet, attachent les au mur, l'ouverture des portes devant logiquement les enlever.
il y a environ 6 ans
·
#3402
0
Votes
Annuler

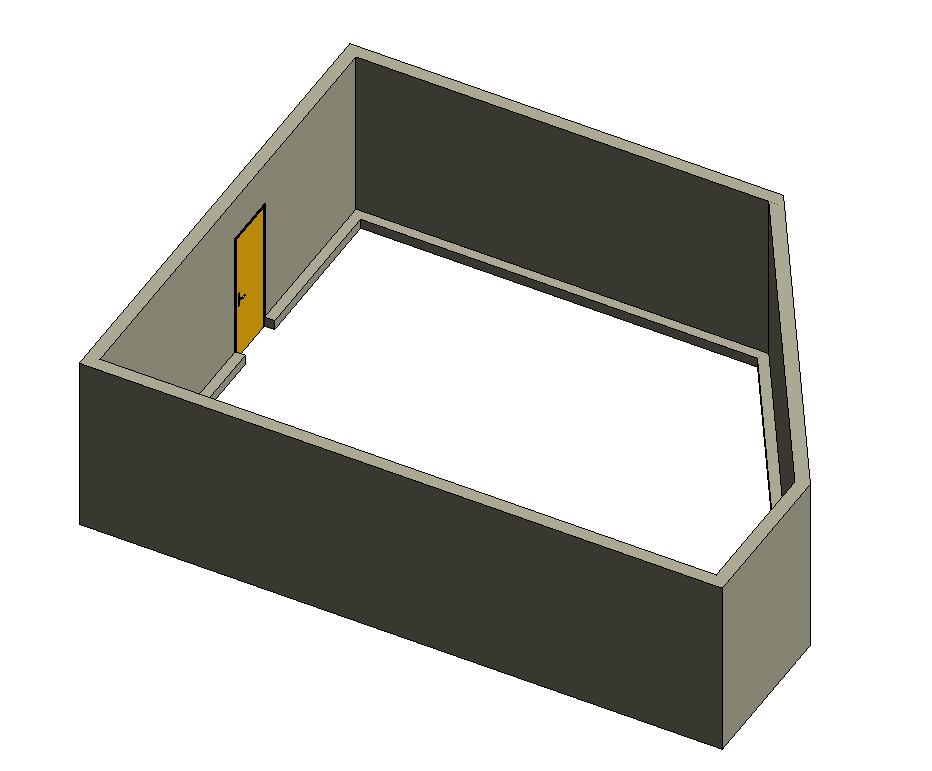

en faisant un profil en relief, les ouvertures couperont les plinthes ;)
il y a environ 6 ans
·
#3403
0
Votes
Annuler
Mickael AUQUE a écrit:

en faisant un profil en relief, les ouvertures couperont les plinthes ;)

je bien travaillais avec un profil en relief et à chaque fois je dois décaler le niveau de profil pour qu'il coupe les ouvertures.
Sinon j'ai trouvait un plugin .
https://apps.autodesk.com/RVT/fr/Detail/Index?id=5641957956279354474&appLang=fr&os=Win64
il y a environ 6 ans
·
#3404
0
Votes
Annuler
Je rejoins Mickael, le profil en relief est fais pour ça...
il y a environ 2 ans
·
#12410
0
Votes
Annuler
Inconvénient de cet outil, les bouts de mur.
Revit ne sait traiter que les faces intérieures et extérieures des murs.

Mais c'est déjà pas mal ^^
il y a environ 2 ans
·
#12434
0
Votes
Annuler
Bonjour,

Personnellement, je fais les plinthes avec un garde-corps. Ce n'est pas très BIM mais cela permet de les ressortir dans une nomenclature.
il y a environ 2 ans
·
#12507
0
Votes
Annuler
Inconvénient de cet outil, les bouts de mur.
Revit ne sait traiter que les faces intérieures et extérieures des murs.

Mais c'est déjà pas mal ^^

Bonjour,

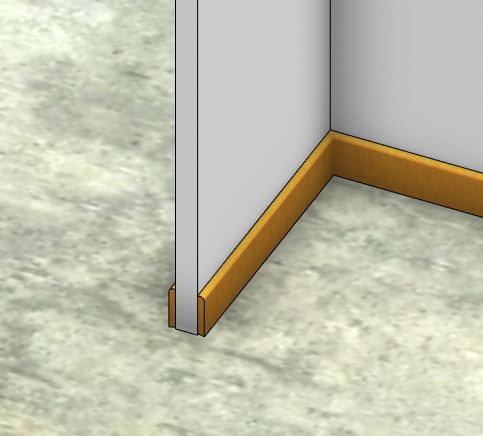

Non, vous pouvez faire également les retours de mur à leur extrémité ou à des insertions avec les profils en relief (sweeps) ou en creux (reveals).
Pour cela sélectionnez votre sweep et cliquez sur "modifier les retours". Avec l'outil (une sorte de cutter), cliquez sur la face de votre sweep à partir de laquelle vous voulez faire votre retour, puis sortez de la commande.
En cliquant à nouveau sur le sweep, vous verrez à présent deux point bleus sur sa tranche. Cliquez sur le plus interne de ces points et tirez vers le coté où vous voulez prolonger votre Profil en relief. Ce point bleu est "accrochable", donc vous pouvez le tracter où vous voudrez (extremité de mur, milieu etc...).
Vous avez votre retour.
il y a environ 2 ans
·
#14458
0
Votes
Annuler
Bonjour,

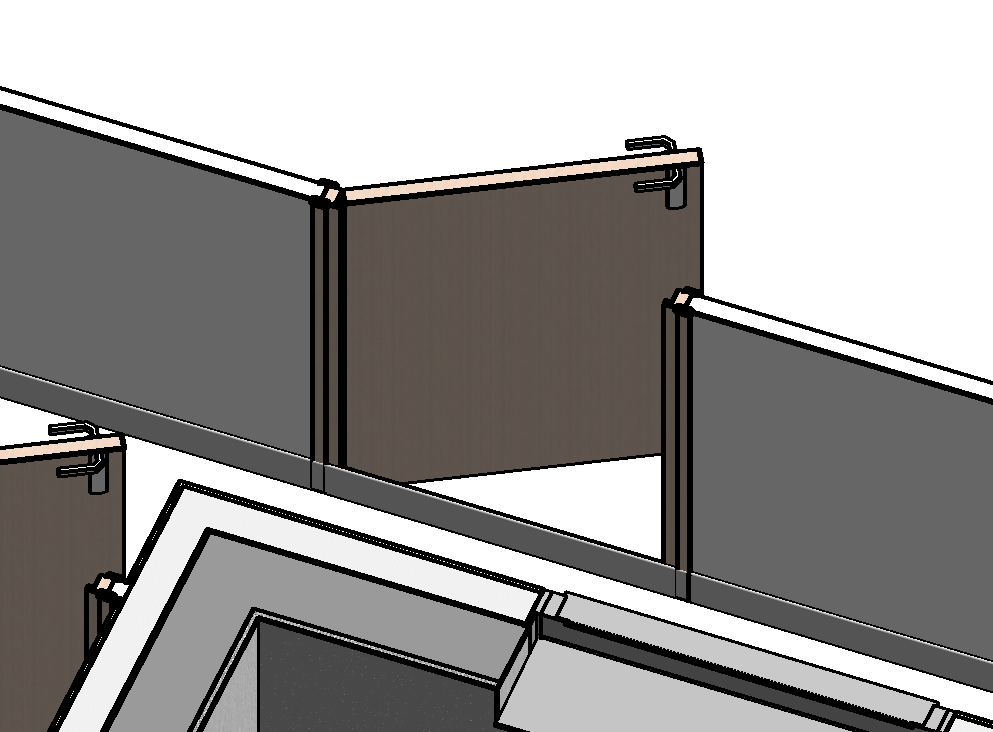

Une méthode qui marche bien est de tracer des murs contenant des profils en reliefs et d'utiliser l'outil créer des éléments
il y a environ 2 ans
·
#14459
0
Votes
Annuler
La méthode tracer un profil en relief marche mais les portes sont comptées dans le linéaire dans les nomenclatures
