Thématique header

POUTRES et GAINES

M MATTHIAS
12 septembre 2018
5.3K
3
Bonjour à tous,

Dans Revit, sur une vue en plan,

Pour voir ma poutre je suis obligé de régler ma VR afin quelle se trouve dedans. Dans cette vue je vois aussi mes tubes qui sont environ à la même hauteur.

Mais quand je baisse ma VR, je ne vois plus ma poutre MAIS je vois tjr mes gaines.

Savez-vous pourquoi ?

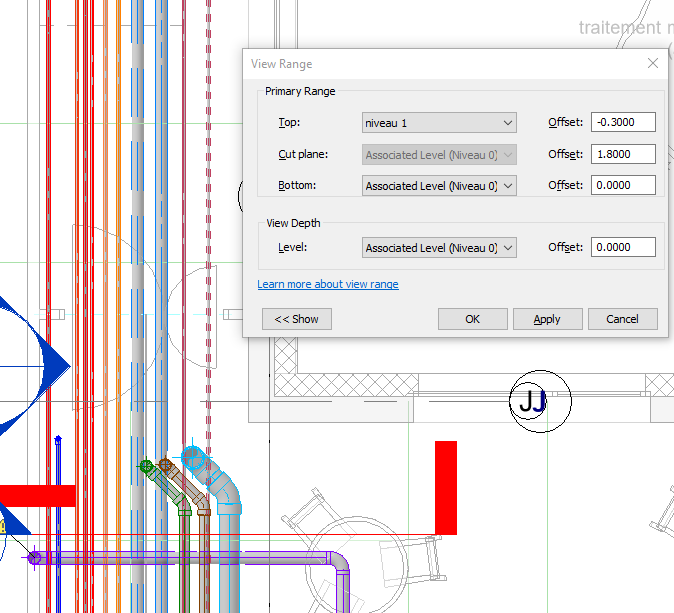

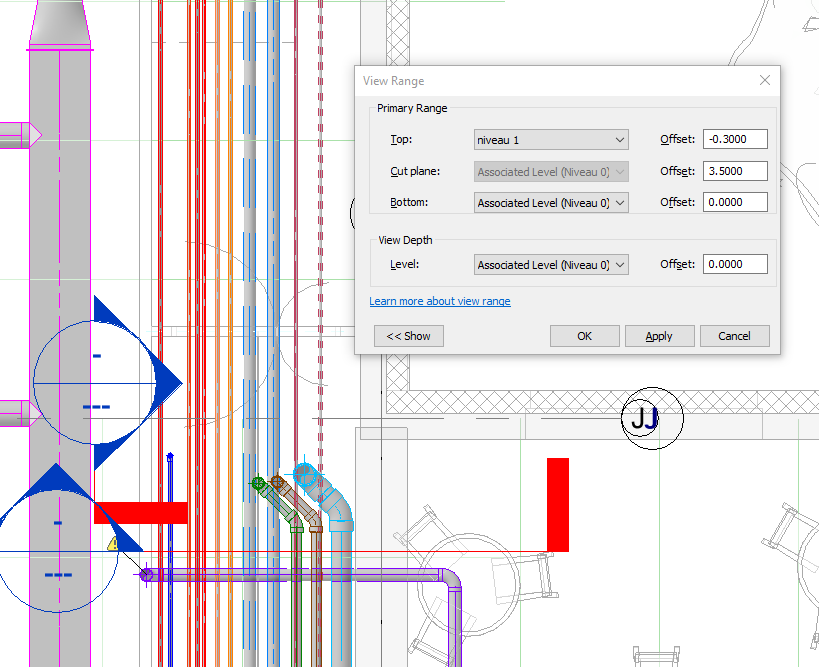

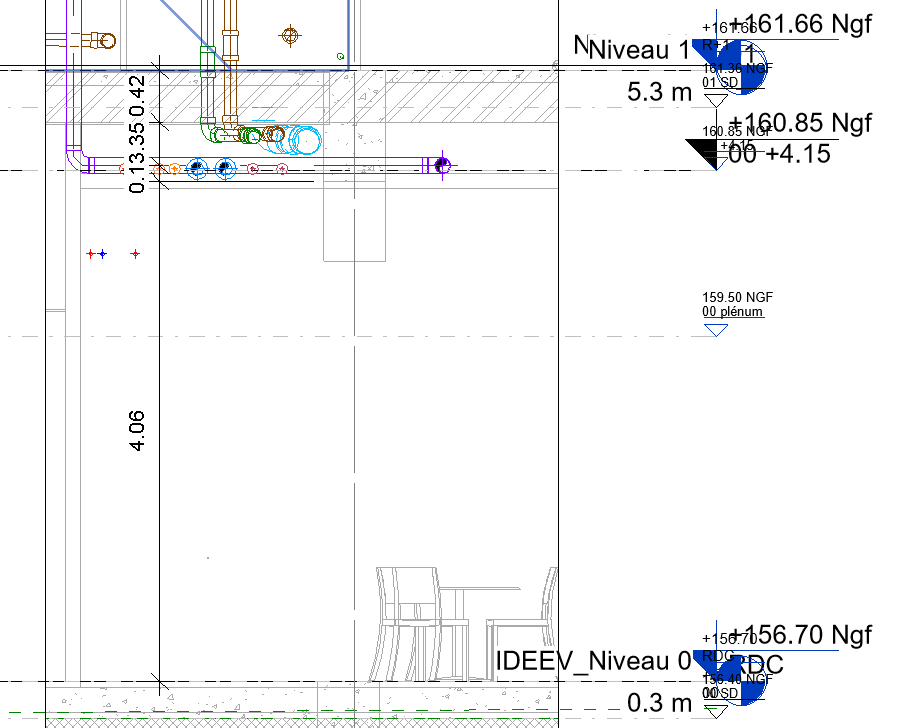

En pj des captures d'écrans

merci d'avance

Photos


hxrel-u

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
