Problème d'escalier - Revit Structure

LL Loïc Leconte
22 septembre 2020
7.76K
4
Bonjour tout le monde,
C'est mon premier post et j''ai un niveau débutant sur Revit, je vais m'efforcer d'être clair.

Je modélise une maquette structure (sur base d'une maquette architecte) pour un projet.
Je n'ai pas rencontré de réelles difficultés avec les murs, poteaux, poutres, dalles, ...
En revanche pour les escaliers c'est une autre histoire !

Je veux modéliser un escalier simple : une volée en quart tournant balancé.

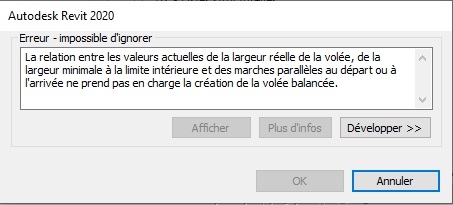

J'ai un message d'erreur que je ne comprends pas, je le mets en pièce jointe. :(
Pourtant j'ai déjà fait un escalier dans cette même maquette, de propriétés similaires (pièce jointe)
J'ai beaucoup cherché, je me suis rendu compte que Revit accepte une volée droite ou un escalier colimaçon.
Mais impossible de placer un escalier quart tournant ou en U.

Voici mes données de base : 144 cm à franchir soit 9 contremarches de 16 cm
Largeur de volée 140 cm / Profondeur du giron 31 cm

D'avance merci à tous ceux qui pourront m'aider !! :)

Photos

escalier quart tournant IMPOSSIBLE r.jpg

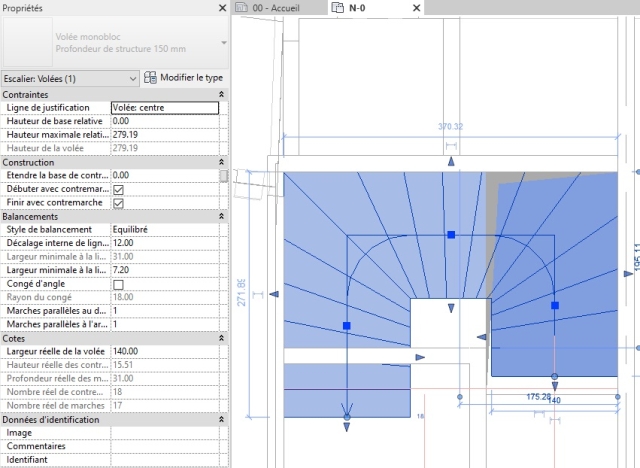

escalier OK r.jpg

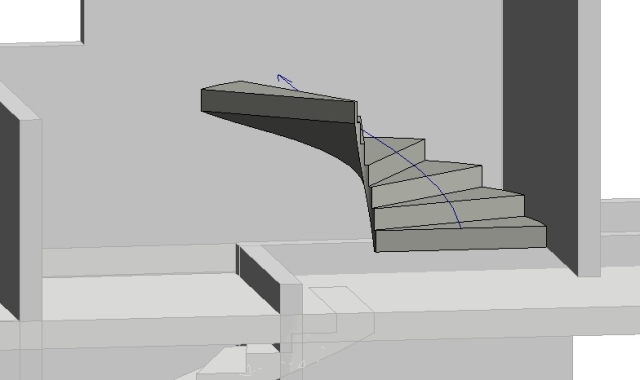

escalier colimacon r.jpg

hxrel-u

Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard
GRAITEC Steel

GRAITEC Steel

Plugin de modélisation et de dessin de détail pour structures métalliques, escaliers et garde-corps, utilisé dans Advance Steel et Inventor.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Geoniks

Geoniks

Outil en ligne de conception de maisons en bois qui combine dessin 2D et 3D, visualisation immersive, analyse de parcelle et préparation de livrables techniques.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Gradon

Gradon

Agent intelligent destiné aux ingénieurs en infrastructure et en structure, capable de réaliser de bout en bout des travaux de calcul, de rédaction de rapports et de production de plans...
Thématique
Automatisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Structural Bridge Design

Structural Bridge Design

Logiciel de calcul d’analyse et de dimensionnement dédié aux ponts de petite à moyenne portée, réunissant des modules de sections, de poutres et d’analyse structurelle pour les ingénieurs structure et...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Flexy

Flexy

Studio de conception assistée par intelligence artificielle destiné aux architectes et aux designers, permettant de traduire des instructions en langage naturel en géométrie paramétrique éditable dans Rhino.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Songeya

Songeya

Logiciel de calcul de structures orienté modélisation 2D et 3D, analyse et vérification pour les ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
TC-BIM

TC-BIM

Plugin BIM pour Rhino 8 et versions ultérieures destiné à la modélisation architecturale, permettant de créer des objets de bâtiment, d'importer un contexte urbain et d'exporter au format IFC.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
GstarBIM

GstarBIM

Logiciel BIM de conception architecturale et d aménagement intérieur combinant modélisation paramétrique, production de plans 2D, MEP et traitement de nuages de points.
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
Ploterr

Ploterr

Plateforme de conception de bâtiments et de structures physiques fondée sur OpenGeometry, associant utilisateurs et agents dans un processus de co-conception.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
ArchiFrame

ArchiFrame

Extension pour Archicad dédiée à la modélisation de structures bois et acier léger, permettant de concevoir l'ossature, de générer des plans de fabrication et des listes de coupe.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Timber Bundle

Timber Bundle

Plugin pour Tekla Structures dédié à la modélisation et à la préparation de production des ouvrages bois, regroupant des outils pour murs, toitures et éléments CLT.
Thématique
Modélisation
Métier
Usage
Usage principal
Fabrication & Plans d'atelier
Statut
Standard
Robot Structural Analysis Professional

Robot Structural Analysis Professional

Logiciel de calcul de structures orienté BIM pour l'analyse, la simulation des charges et la vérification réglementaire des modèles de bâtiment à destination des ingénieurs structure et modeleurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
WeStatiX SHM

WeStatiX SHM

Plateforme cloud de surveillance de santé structurale associant jumeaux numériques 3D, simulations éléments finis automatiques et données IoT pour le suivi continu d'infrastructures et d'ouvrages.
Thématique
Exploitation
Métier
Usage
Usage principal
Jumeau numérique
Statut
Standard
Tilt-Werks

Tilt-Werks

Application en ligne dédiée à la conception de bâtiments en béton tilt-up, permettant le dimensionnement structurel des panneaux, la génération de dessins d'exécution et le métré des dalles.
Thématique
Modélisation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Tekla Structural Designer

Tekla Structural Designer

Logiciel de calcul de structure basé sur un modèle unique, il permet d'automatiser l'analyse et le dimensionnement des projets en béton, acier et bois tout en intégrant le calcul carbone.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
STRAP

STRAP

Logiciel de calcul de structure combinant modélisation 3D, analyse dynamique et dimensionnement béton ou acier, permettant d'intégrer des maquettes IFC pour les ingénieurs structure.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
SPIRIT

SPIRIT

Logiciel de CAO bâtiment permettant de produire des plans, des modèles 3D et des flux BIM, cet outil organise le travail par fichiers de dessin et références pour la conception...
Thématique
Modélisation
Métier
Usage
Usage principal
Architecture & Bâtiment
Statut
Standard
NextFEM Designer

NextFEM Designer

Logiciel de calcul par éléments finis pour l’analyse structurelle, cet outil permet de réaliser des modélisations et vérifications conformes aux Eurocodes tout en servant de passerelle avec divers solveurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
MasterSap

MasterSap

Logiciel de calcul de structures par éléments finis pour le génie civil, permettant de modéliser, vérifier et dessiner des ouvrages en béton armé, acier, bois et maçonnerie via une approche...
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
InfoCAD

InfoCAD

Logiciel de calcul de structures par éléments finis permettant la modélisation, le maillage et le contrôle réglementaire d'ouvrages, avec une interopérabilité native IFC, SAF et Revit pour les ingénieurs.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
GSA

GSA

Logiciel de calcul et d’analyse par éléments finis pour structures complexes, permettant de modéliser la géométrie et les chargements avec une séparation explicite entre structure et modèle d’analyse.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard

hxrel-m

Caneco BIM

Caneco BIM

Plugin Revit pour les projets d'installations électriques synchronisant en temps réel les données avec Caneco BT pour automatiser le routage des câbles et enrichir la maquette.
Thématique
Simulation
Métier
Usage
Usage principal
Calculs électriques
Statut
Standard
Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
Prevue

Prevue

Application web de revue et de coordination de maquettes 3D chargeant nativement les fichiers Rhino, SketchUp et IFC pour les architectes et ingénieurs.
Thématique
Collaboration
Métier
Usage
Usage principal
Revue de projet & BCF
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
TrussLab

TrussLab

Application web de modélisation, d'analyse par éléments finis, de vérification réglementaire et d'optimisation paramétrique de fermes métalliques dédiée aux ingénieurs structure et modeleurs BIM.
Thématique
Simulation
Métier
Usage
Usage principal
Structure & Génie civil
Statut
Standard
Resolving

Resolving

Plateforme de gestion de projet pour la construction et l'immobilier regroupant GED, suivi terrain, formulaires, planning et revue BIM.
Thématique
Collaboration
Métier
Usage
Usage principal
GED & Documents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SiloLink

SiloLink

Plateforme cloud de coordination BIM centrée sur l'examen et la hiérarchisation des résultats de détection de clashes pour les professionnels du bâtiment.
Thématique
Coordination
Métier
Usage
Usage principal
Détection de clashs
Statut
Standard
Ondera

Ondera

Outil de revue collaborative de PDF sur le web et sur iPad pour les dessins de conception, les listes de réserves et les documents techniques des conducteurs de travaux, architectes...
Thématique
Collaboration
Métier
Usage
Usage principal
Réserves & Non-conformités
Statut
Standard
Birdsview

Birdsview

Système de scan non destructif du béton associant radar, LiDAR et caméra pour produire des modèles 3D et analyser les armatures des structures.
Thématique
Géospatial
Métier
Usage
Usage principal
Scan laser 3D
Statut
Standard

hxrel-t

Morphé

Morphé

Plugin pour Grasshopper et Rhino 8 destiné à la fabrication additive et à la conception avancée, introduisant la modélisation implicite et voxel pour la création de géométries complexes.
Thématique
Modélisation
Métier
Usage
Usage principal
CAO mécanique & industrielle
Statut
Standard
new.family

new.family

Outil web de génération de familles Revit paramétriques à partir de descriptions textuelles, d'URL de produits ou de fiches techniques, destiné aux modeleurs BIM et architectes.
Thématique
Modélisation
Métier
Usage
Usage principal
Objets & Familles
Statut
Standard
BIMR.NET

BIMR.NET

Modeleur BIM textuel fonctionnant entièrement dans le navigateur, permettant d'écrire des scripts Python pour générer des fichiers intermédiaires et compiler des modèles en IFCX pour la visualisation.
Thématique
Modélisation
Métier
Usage
Usage principal
Programmation visuelle
Statut
Standard
Geopogo Claude to Revit Plugin

Geopogo Claude to Revit Plugin

Plugin connectant les assistants IA Claude et GPT à Autodesk Revit pour créer et modifier par le langage naturel des éléments BIM natifs destinés aux architectes et modeleurs.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
SmartRouting

SmartRouting

Plugin natif pour Revit dédié à la tuyauterie industrielle, permettant de calculer automatiquement des chemins 3D, d'insérer des composants et d'exporter des fichiers PCF.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
ACIMUS

ACIMUS

Outil de conception architecturale assistée par IA générant des modèles 3D et des perspectives à partir de dialogues en langage naturel pour les architectes, paysagistes et fabricants.
Thématique
Modélisation
Métier
Usage
Usage principal
IA & Agents
Statut
Standard
Solvera

Solvera

Service d’ingénierie combinant des agents IA et des outils physiques pour automatiser et coordonner la conception technique MEP de l’esquisse à l’exécution.
Thématique
Modélisation
Métier
Usage
Usage principal
MEP & CVC
Statut
Standard
SpaceSync

SpaceSync

Plateforme de programmation et d'esquisse architecturale regroupant sur un espace unique les tâches de brief, de volumétrie et de présentation pour les phases amont.
Thématique
Modélisation
Métier
Usage
Usage principal
Faisabilité & programmation
Statut
Standard

Solutions citées

Revit

Revit

Logiciel BIM de modélisation bâtiment, il permet de produire une maquette paramétrique unique et...

Réponses

LL Loïc Leconte
·
Re,
un grand merci pour cette explication ! :)
j'étais borné à vouloir positionner forcément tout de suite la bonne forme,
alors que c'est vrai qu'on est assez libre de modifier ensuite avec les poignées.
Mon cerveau ne résonne pas encore BIM, mais trop souvent simplement 3D; ça viendra avec la pratique j'espère
(j'ai appris la 3D sur SketchUp, pas grand chose à voir niveau méthodologie :D )
je pouvais toujours chercher à modifier un paramètre de volée ... sans avoir dessiné ma volée :p
SD Soizic David
·
Re,

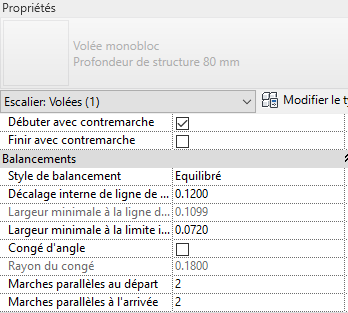

Comme il s'agit de paramètre de volée et pas d'escalier, il faut tout de même positionner la volée en U, et modifier les paramètres. Après on peut changer sa forme avec les poignées. Je préfère personnellement caler ce paramètre à la fin un fois que j'ai modifié sa forme, ajuster le début de l'escalier, le nombre de marches... J'espère que ma réponde aidera :)
LL Loïc Leconte
·
Bonjour Soizic,
merci beaucoup pour votre retour !
Je me rappelle avoir du diminuer le nombre de marches droites au départ et à l'arrivée afin de pouvoir réaliser mon escalier en U (que j'ai mis en exemple en pièce jointe)
J'avoue ne pas être encore assez attentif aux nombreux paramètres à régler (ça change d'Autocad !)
Sauriez-vous m'indiquer où je peux mettre à 0 les marches de début et fin AVANT de dessiner l'escalier ?
(De mémoire pour mon escalier en U je l'avais dessiné avec + de marches avant de changer les marches et enfin le réduire)
C'est rassurant de savoir que c'est possible de maitriser les escaliers (qui sont un gros point faible de Revit on dirait)
Me reste à être patient, appliqué, et à manipuler de façon régulière.
SD Soizic David
·
Bonjour,
Le message d'erreur signale que les nombres de marches parallèles par défaut vous empêche de régler le balancement. J'ai pris l'habitude de la mettre à 0 pour les marches du début et affiner ce paramètre en toute fin de création.
La prise en main de l'outil escalier prend du temps, il y a des paramètres partout et il ne faut en négliger aucun, une fois que j'en ai compris les bases j'ai pu faire ce que je veux avec les escaliers, en ne passant que rarement par l'esquisse.
LL Loïc Leconte
·
Bonjour,
De mon côté nous avons eu énormément de problèmes avec les escaliers de Revit. Pour les modéliser, et pour avoir une représentation graphique correct.
Nous avons tenté différentes méthodes pour les réaliser, et suite à tous les problèmes nous en avons conclu que la manière la plus rapide était de ... faire des modèles in-situ.
Les escaliers sont tout simplement un cauchemar sur Revit.


Bonjour Philippe,
Merci pour ce retour d'expérience !
Je n'aurais pas pensé à faire un modèle in-situ pour les escaliers.
Cela doit demander un certain temps j'imagine ? et une certaine maitrise de la modélisation in-situ.
Jusqu'à maintenant je ne l'ai utilisée qu'une seule fois, pour des acrotères préfabriqués inclinés.
Je vais essayer également cette méthode, en espérant avoir la bonne approche.
RL Rémi LOALENEUR
·
Perso j'ai galéré un moment avant de comprendre le vrai fonctionnement des escaliers… Et depuis que je me suis cassé toutes mes dents je n'ai plus de problème pour modéliser mes escaliers :)

Je vous assure c'est un régal… Mais il faut s'accrocher !

Le seul regret c'est quand j'arrive en EXE, je ne peux pas intégrer la réalité du façonnage des marches en tête et pied par rapport au détail des préfabricants… Donc je simplifie la forme et je dis "voir doc fabricant pour détail d'accroche"
RB Raphaël Blaiteau
·
Il est vrais qu'il s'agit d'une méthode simple, efficace et qui a l'avantage de pouvoir gérer les escalier en colimaçon. A contrario réalisé ce type d'escalier par esquisse est impossible
PT Philippe Testard
·
Bonjour,
De mon côté nous avons eu énormément de problèmes avec les escaliers de Revit. Pour les modéliser, et pour avoir une représentation graphique correct.
Nous avons tenté différentes méthodes pour les réaliser, et suite à tous les problèmes nous en avons conclu que la manière la plus rapide était de ... faire des modèles in-situ.
Les escaliers sont tout simplement un cauchemar sur Revit.
LL Loïc Leconte
·
Merci Raphaël pour votre réponse ! ;)

J'avais eu un aperçu de cette possibilité en formation, mais de façon trop rapide, et le formateur avait réussi à provoquer un bug, donc je n'avais pas été spécialement convaincu :p

Je vais tester cette méthode.
C'est dommage de devoir dessiner comme à l'époque des Rotring dans un logiciel qui existe pourtant depuis un sacré moment :D
RB Raphaël Blaiteau
·
Bonjour,

Vous pouvez toujours utiliser l'outil esquisse pour réaliser votre escalier. Cela peut être long et fastidieux mais c'est la méthode que j'emplois à chaque escalier que je fait.

Je considères les escaliers de base de Revit comme étant très mal géré, pas assez malléable/modifiable.
Je vous met en lien l'aide sur les esquisse d'escalier.

Cordialement,
Raphaël
Voir plus de commentaires
La lettre HEXABIM

Les outils qui comptent, tous les 15 jours.

Nouveautés utiles, un comparatif, un retour d'expérience. Désinscription en un clic.

Newsletter
Newsletter
