Problème pochage trémie

Si je comprends bien le problème des poutres, il s'agit d'une poutre béton dont l'arase supérieure est alignée avec le dessus de la dalle et qui présente une retombée de poutre qui descend un peu en dessous de l'isolant. En coupe, Revit affiche la dalle complète et un petit bout de poutre (seulement la partie qui n'est pas recouverte par la dalle). Dans ce cas, Oui, c'est une logique de Revit. Oui, c'est aberrant, mais c'est ainsi qu'il fonctionne.

Il est toujours possible de modifier le "Matériau pour le comportement du modèle" dans la famille d'ossature, mais, dans ce cas-là, il n'y a plus aucun lien entre la partie béton de la dalle et la poutre -la poutre est toute entière visible, jusqu'à son arase supérieure. Il faudra donc appliquer le même matériau aux deux éléments (dalle et poutre) puis utiliser la commande "Attacher la géométrie" pour avoir un résultat cohérent.

Si vous souhaitez plus d'infos, je vous invite à créer un nouveau fil de discussion dédié pour ne pas "polluer" celui-ci.

Bonjour François,

Je travail encore à 95% sur Autocad mais j'ai effectivement pris du temps pour m'acharner sur ma famille pochage. Et j'ai réussi à avoir 8 cadenas.

Par contre, très bon conseil de commencer par les lignes inclinés. Je suis partie d'un nouveau fichier pour tester. C'est plus aisé de contraindre les sommets dans cet ordre. Surtout visuellement, on se mélange moins les pinceaux ...

Pas évident d'expliquer la gestion des contraintes par écrit ou images. Mais pour moi, c'est clair. Ça aidera surement d'autres novices sur Revit. Merci à ceux qui prennent le temps de répondre

Pour le moment pas d'autres familles qui bug. Juste une question , un peu hors sujet par rapport aux familles. J'ai créer un plancher composite ( béton structurel [1] / limite de couche / finition [5] non structurel ). En ajoutant une poutre, elle vient se greffer directement sur la couche finition. C'est une logique Revit ? ou c'est moi qui est couillé ? car cela me parait illogique de venir caler par défaut un élément structurel sur une couche non structurel ...

Bon week-end
Emilien

Bonjour,

Je pense que depuis trois semaines, vous êtes parvenus à obtenir un résultat satisfaisant.
Cela dit, si vous le souhaitez, et afin de mieux construire vos prochaines familles, vous pouvez poster votre famille qui "bugue" sur ce fil de discussion.
Je veux bien prendre un peu de temps pour regarder ce qui coince et vous l'expliquer clairement.

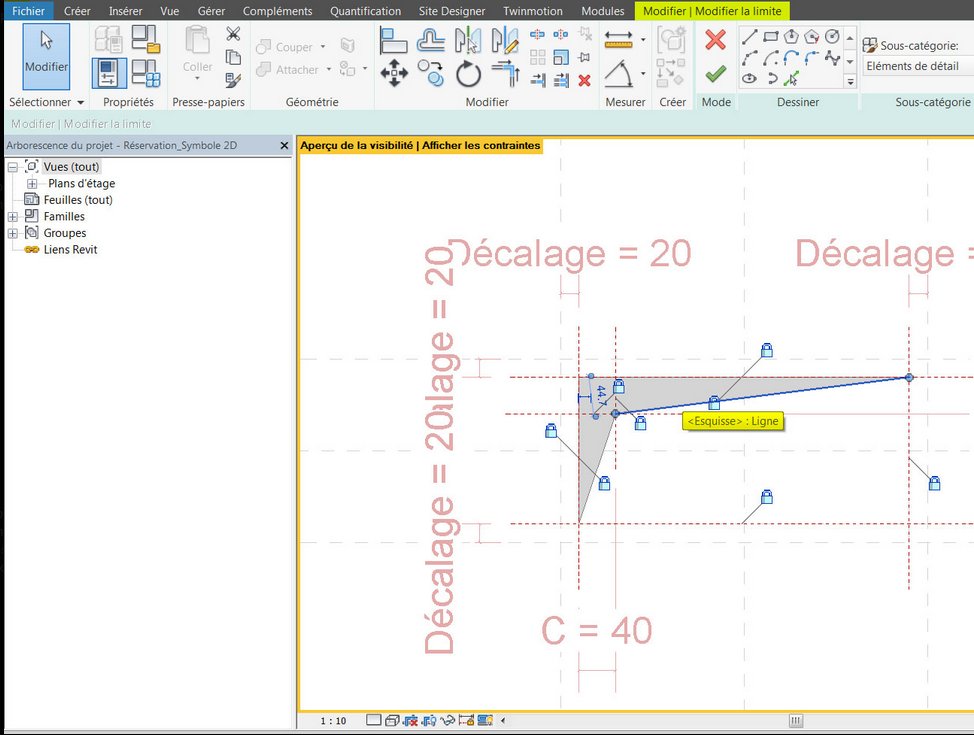

Mais, d'après ce que je devine des captures d'écran que vous avez postées, je dirais que le problème est bien lié aux cadenas et notamment à la nature et l'ordre des objets cadenassés. Dans le doute, lorsque vous avez des angles non droits ("renfoncement" de la hachure pour la forme de trémie) commencez par dessiner et verrouiller les lignes inclinées :
- Dessinez une première ligne inclinée, par exemple la ligne inclinée de gauche
- Avec la fonction "Aligner", verrouillez le sommet du "renfoncement" de la hachure sur le plan vertical et sur le plan horizontal associés puis idem sur le sommet en bas à gauche.
- Dessinez la seconde ligne inclinée en partant de la première (au niveau du "renfoncement" de la hachure).
- Avec la fonction "Aligner", verrouillez le sommet en haut à droite de cette seconde ligne sur les plans de référence vertical et horizontal associés.
Dessinez les deux autres lignes (verticale de gauche et horizontale en haut) puis verrouillez-les sur les plans correspondants.

En fait, le principe est le suivant : lorsque ce sont des sommets de ligne d'esquisses qui doivent être verrouillés sur des intersections de plans de référence, il est préférable de commencer par ceux-ci car, lorsque vous utilisez le cycle de sélection pour choisir le sommet plutôt que la ligne pour le verrouillage, et que deux sommets se rejoignent, il n'est pas facile de savoir lequel est sélectionné.

Par exemple, pour la "pointe" en bas à gauche de votre hachure, il faut bien dessiner puis cadenasser le sommet inférieur gauche de la ligne inclinée avant de dessiner et verrouiller la ligne verticale de gauche. le somme du bas de cette dernière est automatiquement verrouillé au sommet en bas à gauche de la ligne inclinée qui, lui-même est verrouillé aux plans de référence.

Enfin, il faut bien penser à verrouiller les lignes d'esquisses et non de contour, c'est à dire que la fonction 'Aligner" doit être utilisé sur les lignes roses, pendant le dessin du tracé du contour et non une fois la forme validée.


Désolé si ce n'est pas clair, ce n'est pas facile à expliquer à l'écrit. Je pourrais faire une vidéo explicative, si nécessaire.

Bonjour Emilien,
Je comprends que c'est pas toujours évident,
si tu bloques au point 17, essayes de supprimer des contraintes, le message (la cote sur-contraint l'objet) que tu as eu je l'ai eu aussi, je n'ai pas vraiment la solution, si ce n'est qu'il faut essayer, parfois il faut contraindre les lignes, parfois, les points seulement, c'est surement la qu'il y a un soucis, mais tu es sur la bonne voie,
Je joins 2 autres liens ou il y a le même genre de problème, je me souviens lorsque j'ai fait la famille dalot, j'ai du aller par tâtonnement, car comme toi au début l'esquisse était sur-contrainte, mais ça c'est pas facile à expliquer, en fait ça oblige à faire encore plus de capture d'écran...
Bon courage

Bonjour Christian

La photo de mon premier message est un test de famille en suivant l'exemple sur Revit-memo. Qui est le même que celui que tu m'as transmis au final. J'ai par conséquence forcément lu et suivi ce qu'il y a écrit sur le site.
Je suis d'accord avec Emmanuel, les tutos sont clairs dans l'enchainement des taches. Mais quand on est novice sur révit et que l'on coince à un passage ( en l’occurrence l'alinéa 17 sur la page revit-mémo pour moi ), difficile de comprend ce qui ne va pas ...

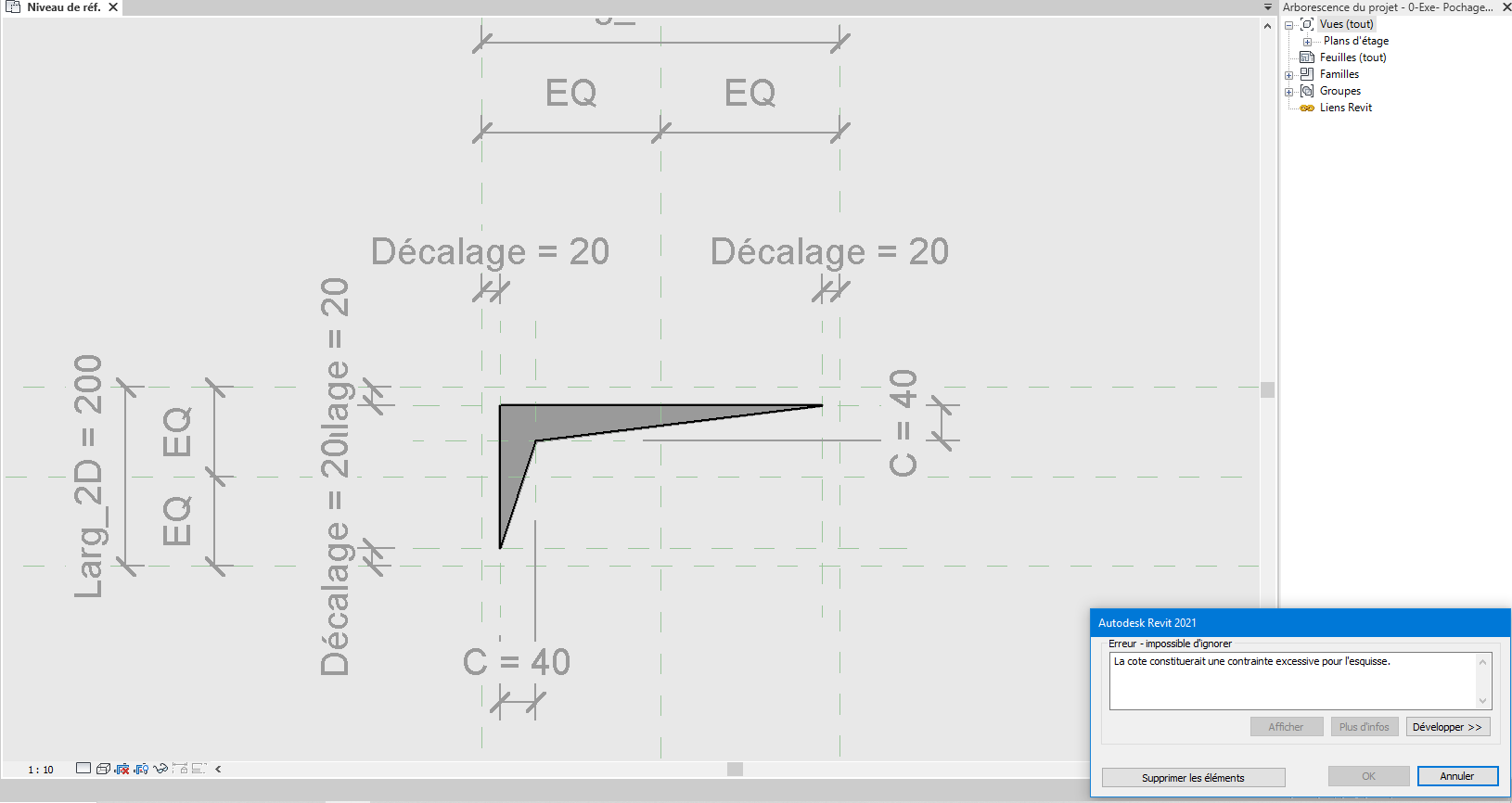

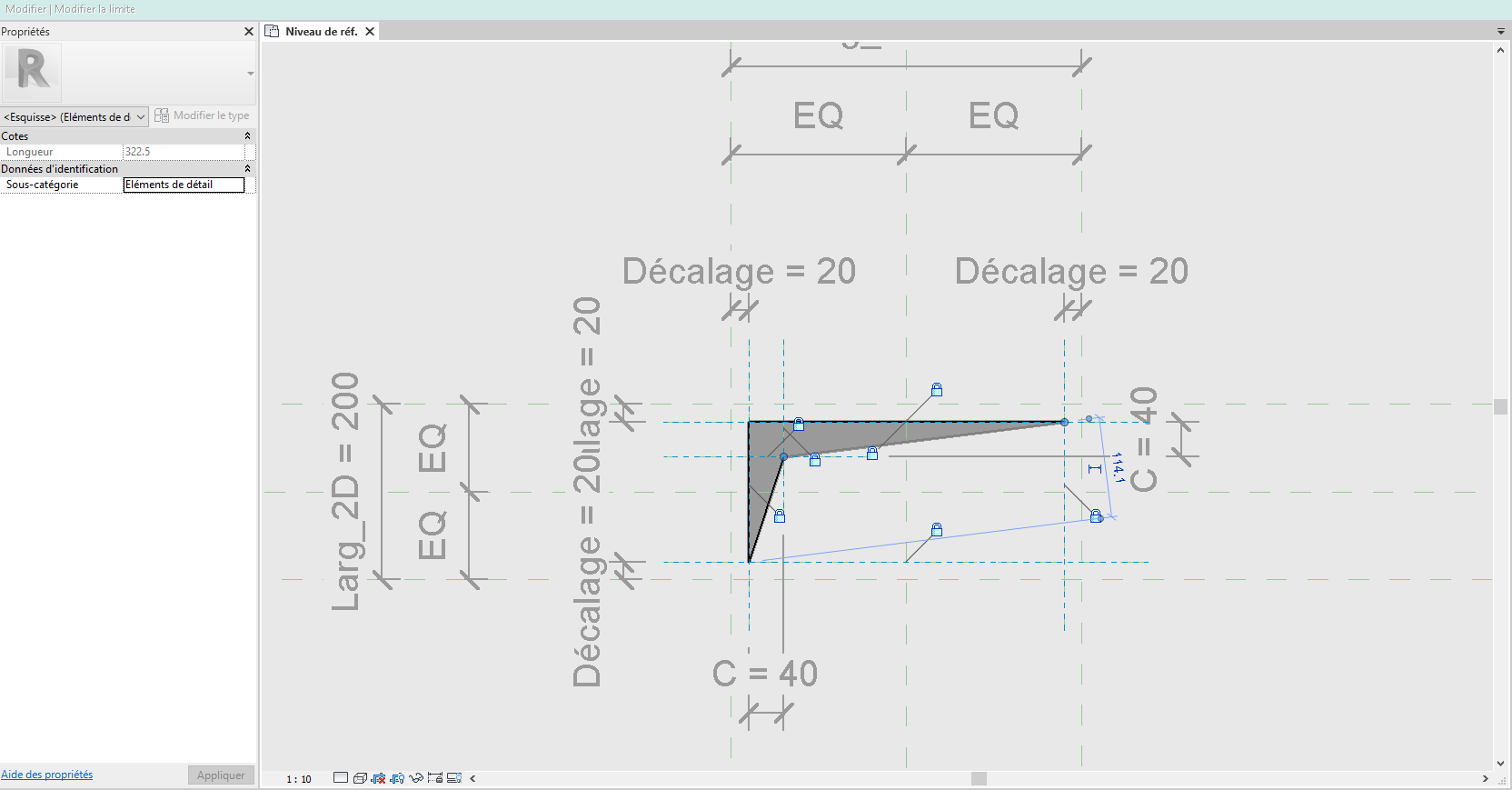

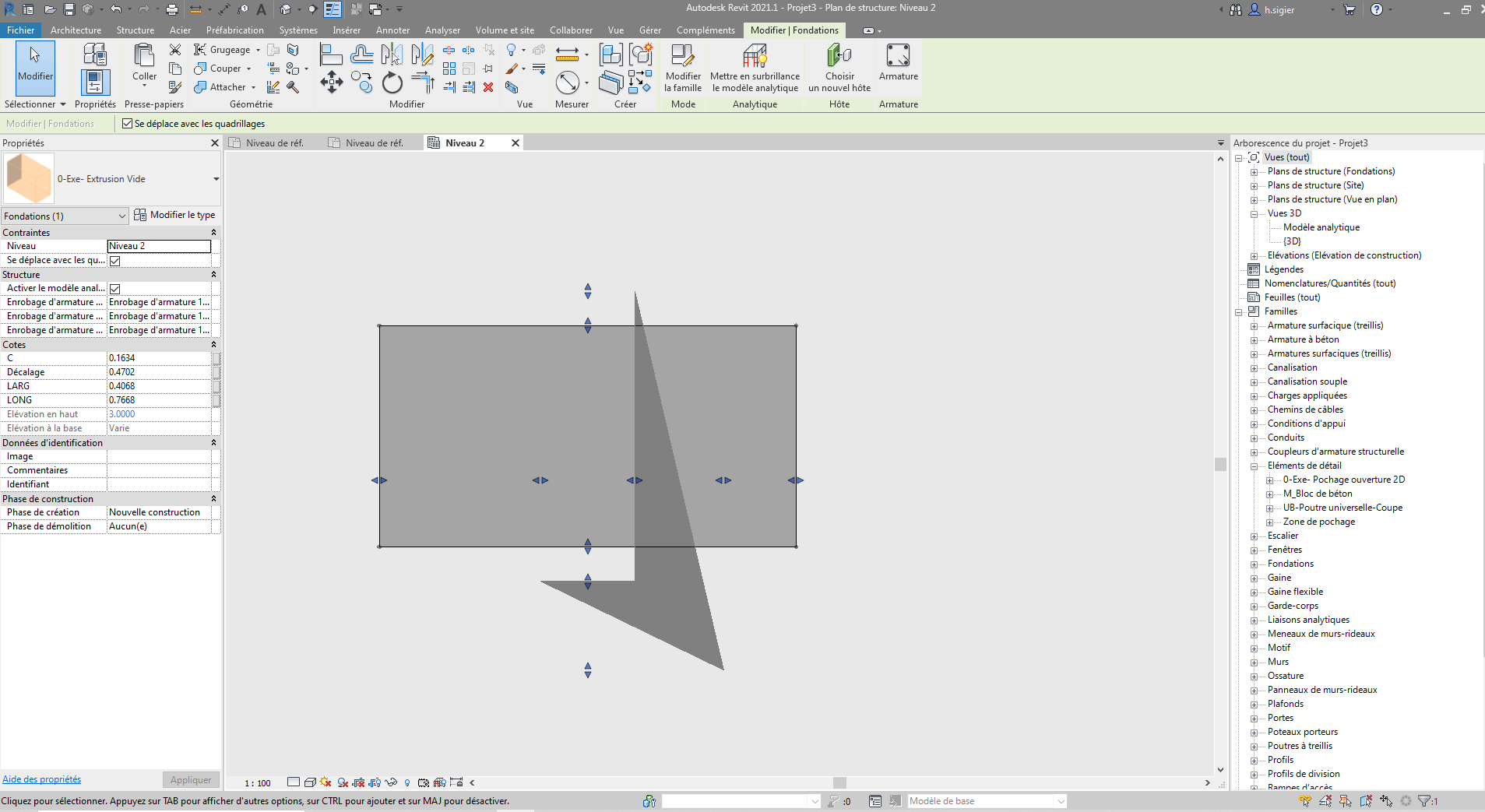

J'indique avoir 6 cadenas au lieu de 8 cadenas (photo3) en contraignant l'esquisse. Entre temps j'ai réussi temps bien que mal à faire un 7eme cadenas ( photo 1 ) mais au 8eme peu importe ce que je fais j'ai le droit au message d'erreur "la cote constituerait une contrainte excessive pour l'esquisse" ( photo 2) ...

(Pour répondre au autre message, j'ai quand même continué le tuto est associé les paramètres 2D/3D comme l'alinéa 26. Mais pour moi, le problème de base est en amont sur les contraintes)

Emilien
