Bonjour,

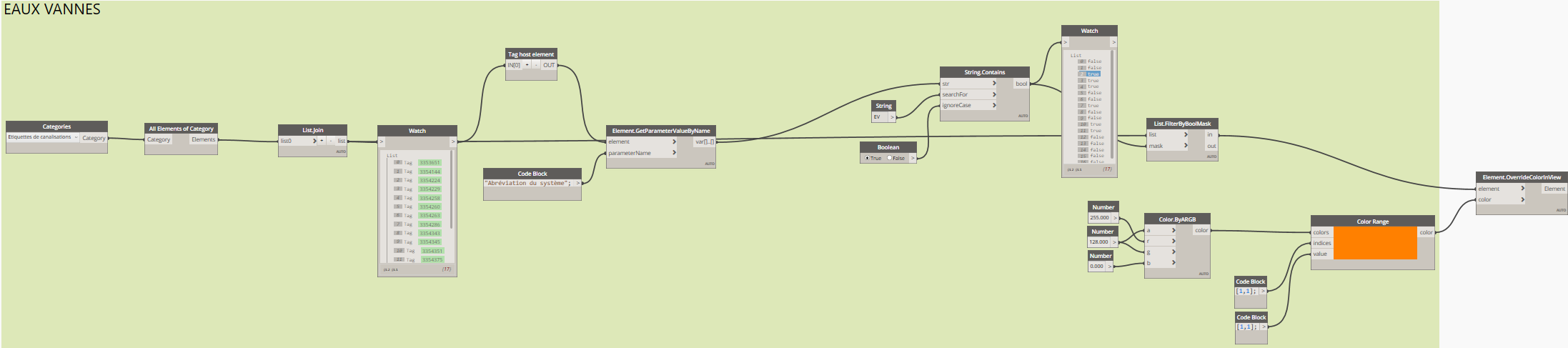

j'ai un problème avec un script à moi (photo ci après).
annotations couleur.png
celui ci me permet de colorer des annotations (flèches montées/descentes de canalisation) en fonction de l'abréviation du système.
hors je ne m'explique pas pourquoi sur mon projet , ce programme a fonctionné partiellement et ne semble plus fonctionner du tout depuis.

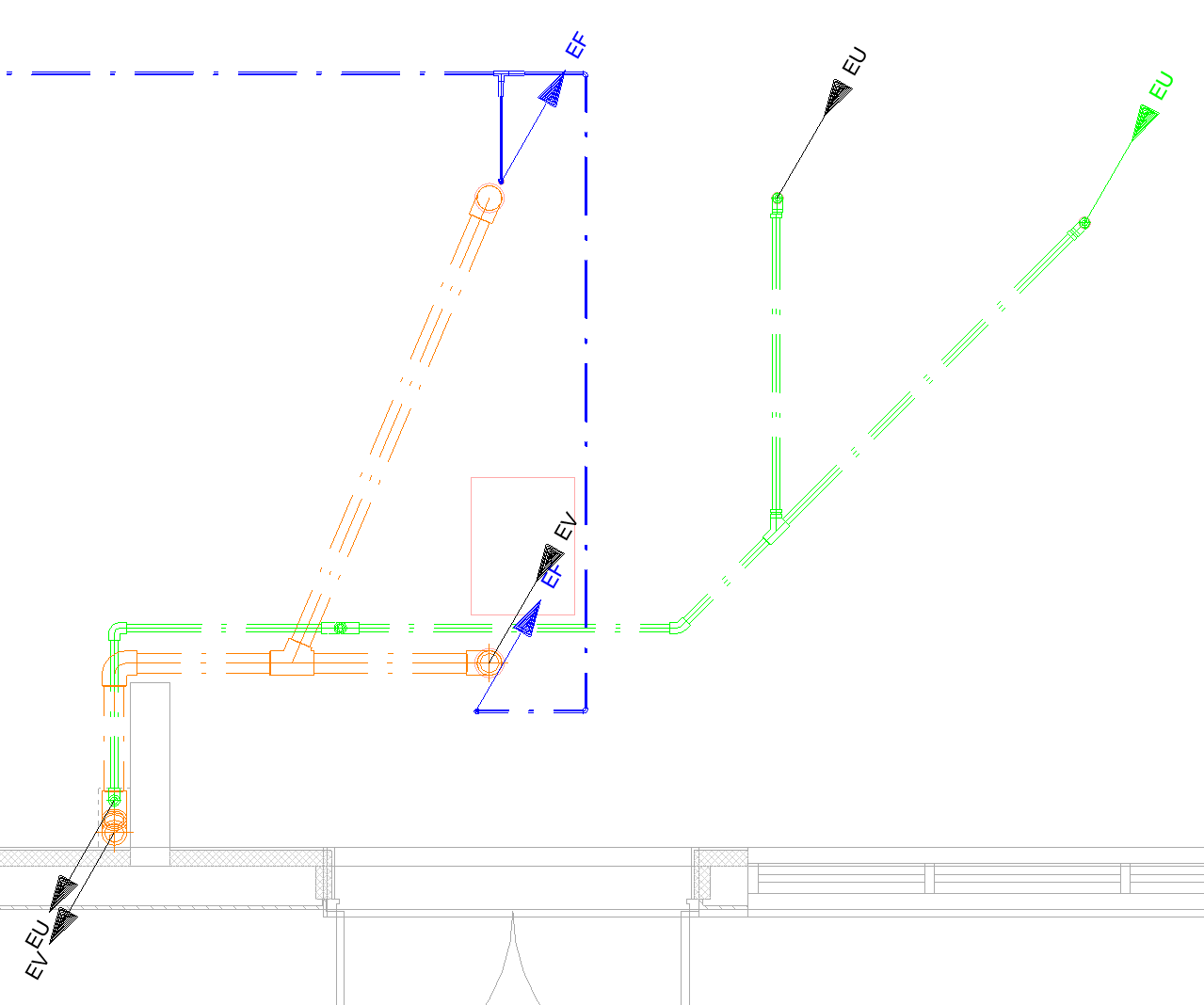

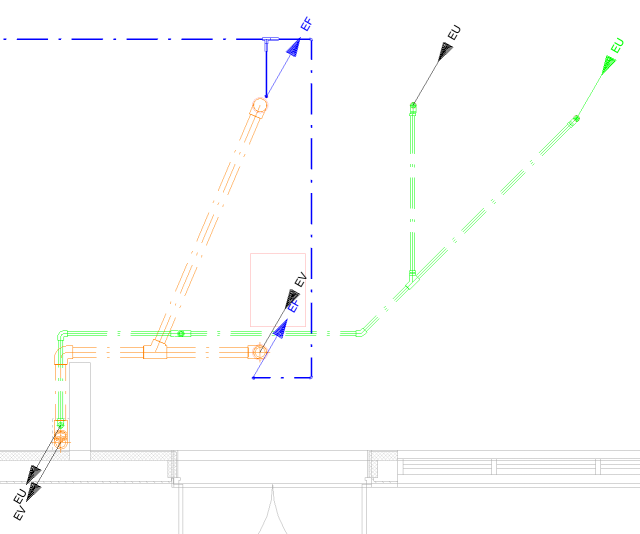

Extrait plan.png
je cherche depuis hier mais ne trouve rien.
merci d'avance
4 years ago
·
#13209
0
Votes
Undo
Ton script à l'air ok, bon il y a un list join pour rien mais ce n'est pas le pb.
Tu n'as que ce morceau de code dans ton dynamo ?
4 years ago
·
#13210
0
Votes
Undo
non ,
j'ai un copier coller pour chaque type de canalisation (EU, EV, EP etc) et 1 également pour la vmc (avec étiquettes de gaines)
4 years ago
·
#13212
0
Votes
Undo
Cela peut provenir des copié collé, même si j'en doutes fort car le filterbyboolmask devrait te prendre les bons éléments.
4 years ago
·
#13213
0
Votes
Undo
Bonjour,

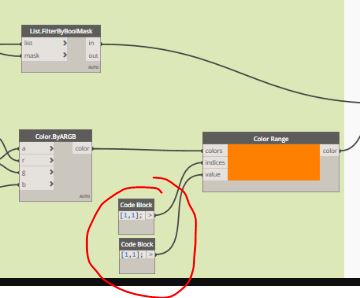

Ton Color range te génère deux couleurs, soit revoie les combinaisons ou bien utilise simplement le nœud Color Palette
Color range permet de créer un dégradé de couleur en fonction d'un intervalle. Pour ce que tu veux faire, il te suffit juste une couleur par abréviation
cdt
4 years ago
·
#13214
0
Votes
Undo
Bien vu le color range, mais il n'affiche qu'une couleur don cil devrait il y en avoir qu'une !
4 years ago
·
#13215
0
Votes
Undo
certes, il une une couleur comme entrée mais une liste de 2 éléments dans indice et value, donc deux mêmes couleurs seront affichées ;)
4 years ago
·
#13216
0
Votes
Undo
je viens de remplacer le color range par le color palette et effectivement ça fonctionne.
merci beaucoup.
4 years ago
·
#13217
0
Votes
Undo
Effectivement tu as raison, donc mettre simplement 1 dans le code block corrigerai le problème.
4 years ago
·
#13223
0
Votes
Undo
j'essaye (tant bien que mal) de ne choisir qu' une famille dans ma catégorie " étiquettes de canalisations", et je rame , vous auriez une idée?
4 years ago
·
#13225
0
Votes
Undo
Categorie = récupère toutes les familles d'une catégorie
type de famille = récupère un type de famille
4 years ago
·
#13226
0
Votes
Undo
oui ça je suis en train de le faire, mais j'ai 6 sous catégories dans ma famille, il y a un moyen de tous les récupérer en 1 fois?
4 years ago
·
#13227
0
Votes
Undo
6 types tu veux dire, tu peux les récupérer une par une et créer une liste avec list.create
4 years ago
·
#13228
0
Votes
Undo
ça marche.
merci beaucoup, je vais essayer ça.
4 years ago
·
#13229
0
Votes
Undo
nouveaux problèmes:

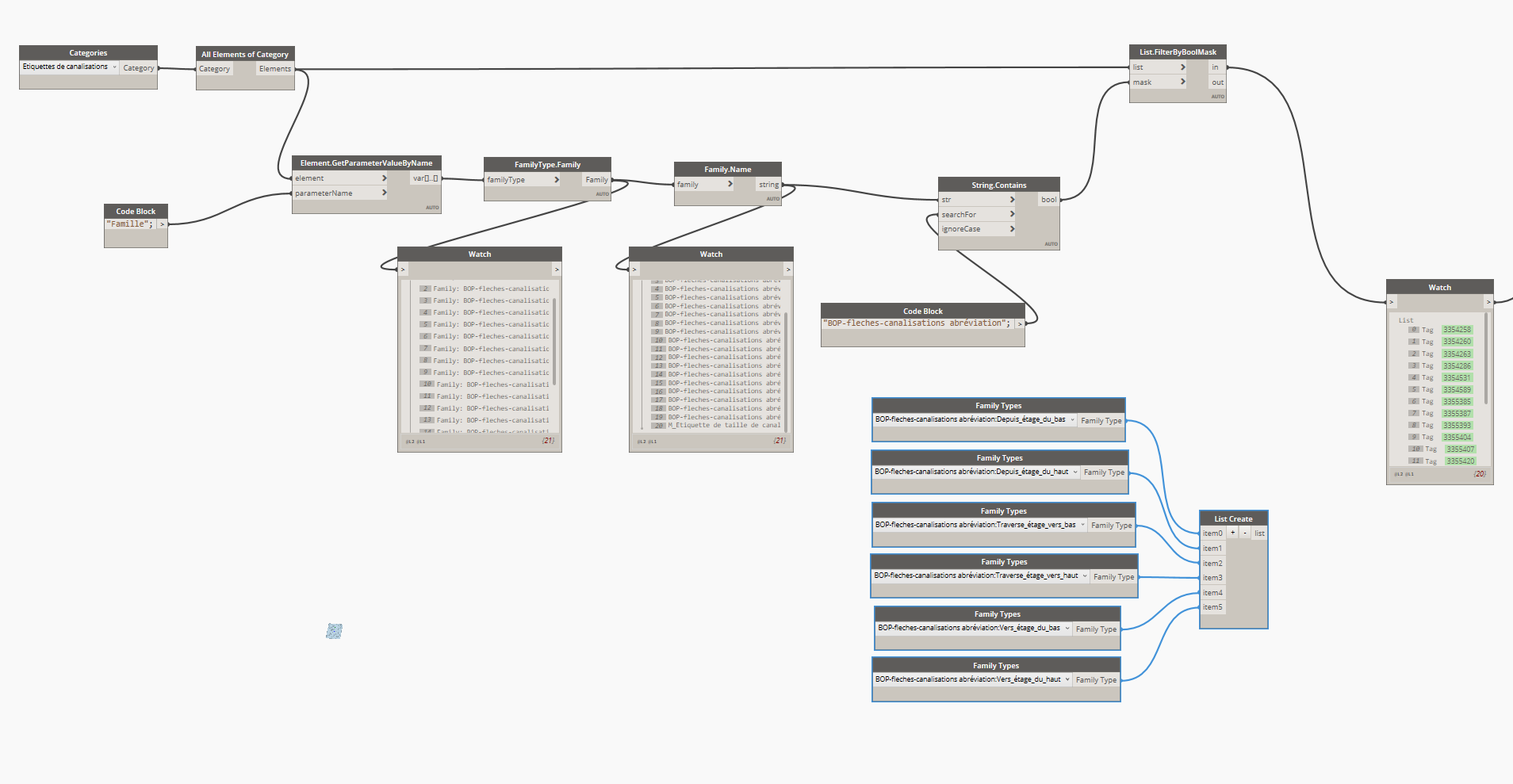

j'ai essayé de filtrer mes types d'étiquettes et après des recherches à gauche à droite, j'ai trouvé une méthode qui semble fonctionner ( il y a mon ébauche de liste en bas à droite mais je sais pas trop quoi en faire après).
annotation selection.png

par contre ma méthode de sélection me donne le message d'erreur suivant
4 years ago
·
#13230
0
Votes
Undo
Dans le premier message ton dynamo ou il y avait un watch en entrée met ta liste de famille !
4 years ago
·
#13231
0
Votes
Undo

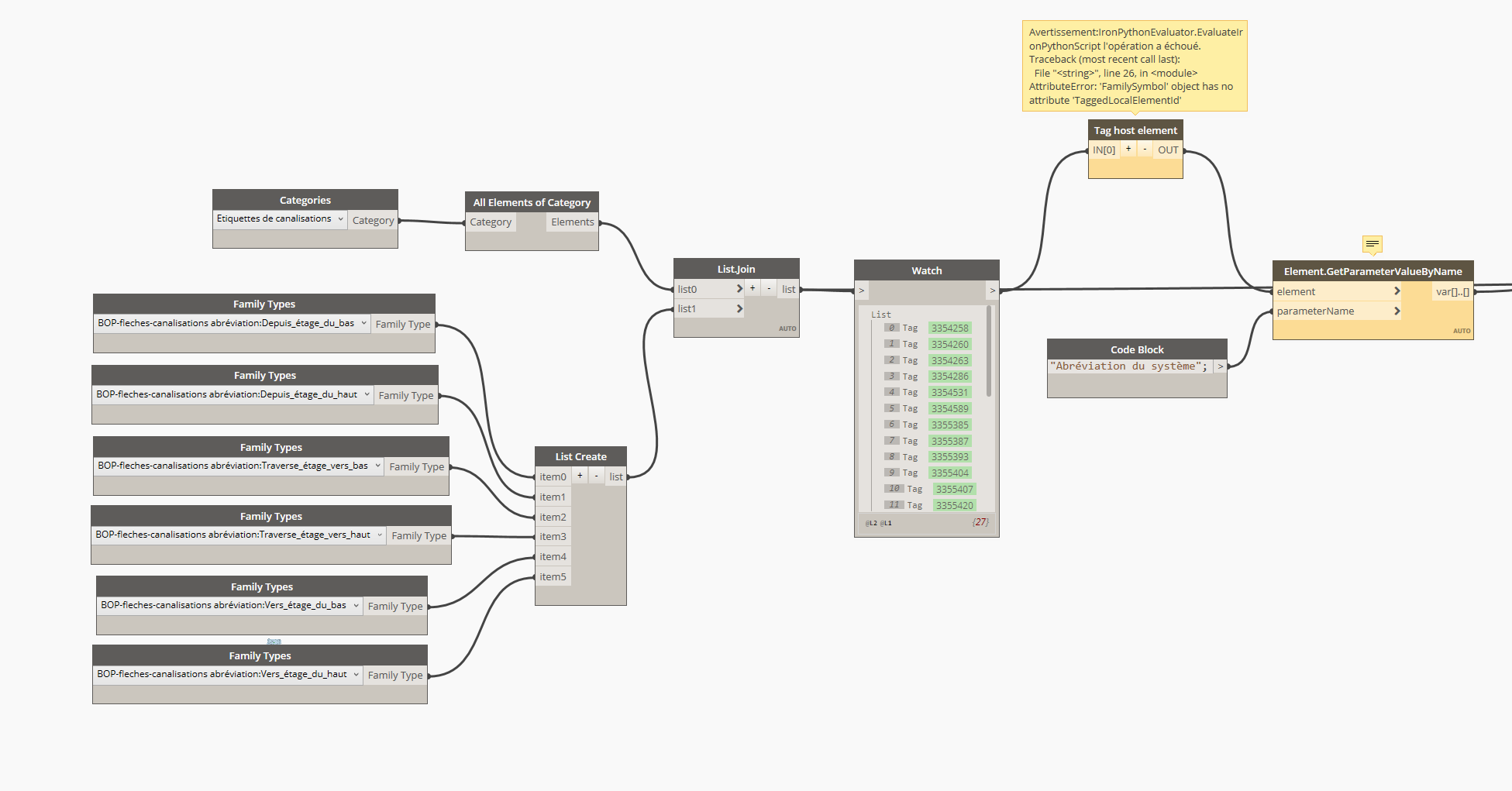

Comme ça ?
Annotation 2020-01-09 113508.png
j'avais essayé mais avec le message d'erreur , j'ai essayé d'autres solutions.
4 years ago
·
#13233
0
Votes
Undo
Enlever tag host element et brancher directement sur element.get.parameter
4 years ago
·
#13235
0
Votes
Undo
l'éxécution se passe sans encombres, mais ....;
ça ne change pas la couleur des annotations !
4 years ago
·
#13236
0
Votes
Undo
:o je ne sais pas quoi te dire, partage tes fichiers si tu veux que je regarde directement
4 years ago
·
#13237
0
Votes
Undo
super merci je commence un peu à déprimer là
4 years ago
·
#13239
0
Votes
Undo
le revit aussi stp
4 years ago
·
#13240
0
Votes
Undo
je veisn de mettre a jour en ajoutant la famille, il faut le fichier projet aussi ?
4 years ago
·
#13241
0
Votes
Undo
Ce serait plus simple oui
4 years ago
·
#13246
0
Votes
Undo

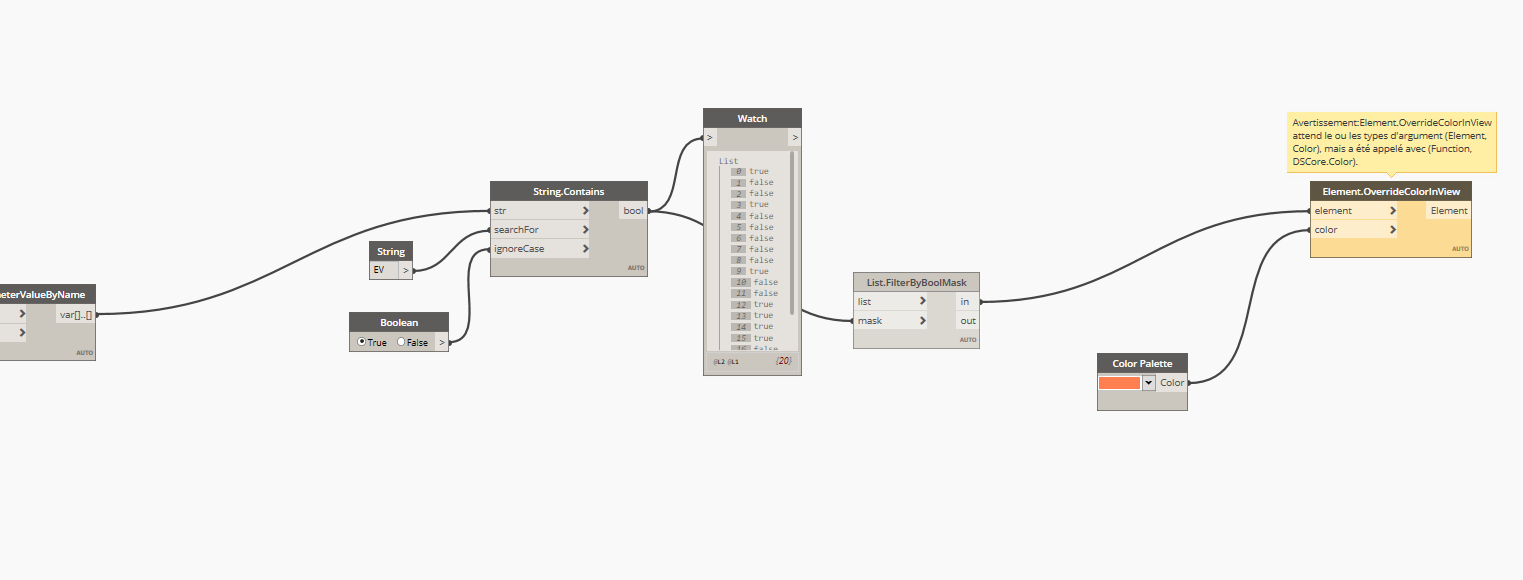

https://nsa40.casimages.com/img/2020/01/09/200109023257875977.pngJe te propose ceci qui va colorier toutes les gaines avec une abréviation (EU, EF et EV) en même temps...
4 years ago
·
#13248
0
Votes
Undo
un grand merci.

je vais quand même chercher encore pour ne l'appliquer que pour mes annotations flèches.
mais encore merci
4 years ago
·
#13313
0
Votes
Undo

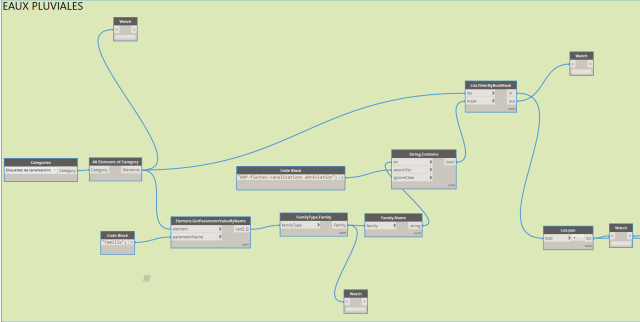

j'ai repaufiné mon script avec le filtrage suivant.

Annotation 2020-01-16 095516.png

encore merci en tout cas
4 years ago
·
#13966
0
Votes
Undo

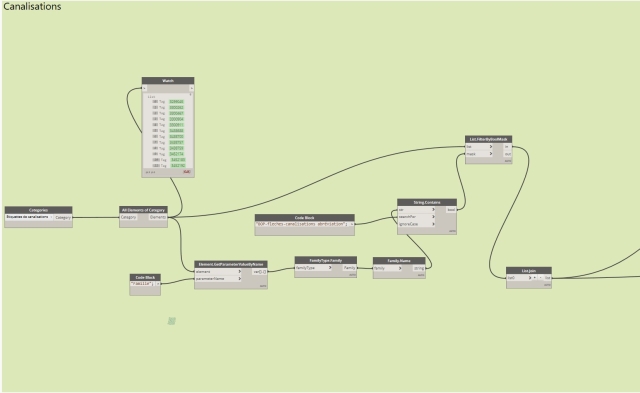

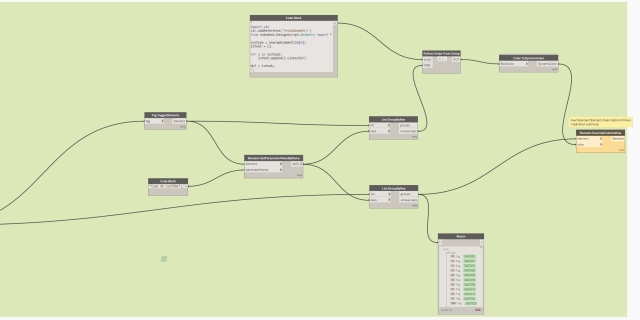

je reviens à la charge.
mon programme a bien fonctionné pendant quelque temps, et là depuis ...(le passage à la version 2.3 de dynamo peut etre? ) ça ne fonctionne plus.
des idées ?
1 year ago
·
#17761
1
Votes
Undo
Bonjour,

Je cherche depuis de nombreuse année à faire exactement ceci pour exactement les même raisons. Avez-vous finalement réussi à trouver un script 100% fonctionnel?

Cordialement,

Arnaud Mesmin
